Modul för energi och medier

Produktbeskrivning

Passar till
Nr 925885, 927325 – 927329, 928411 – 928413, 928421, 928441 – 928444, 928500 och 928510.

Beskrivning
Tekniska data för industriella plug-in-system (nr 928490; 928491; 928492):

• Högsta anslutningsvärde 230 V AC, 16 A eller 400 V AC, 16 A.
• Total lastkapacitet vid växelström: 3, 5 kW.
• Total lastkapacitet vid trefasström: 10,5 kW.
• Ledningstvärsnitt för de förtillverkade kablarna:
  3 × 1,5 mm² vid växelström (L, N, PE)
  5 × 1,5 mm² vid trefasström (L1, L2, L3, N, PE)
• Skyddsklass 1
• Kapslingsklass IP 20.

Utförande
Av stålplåt med modulärt utförande. Alla energikomponenter har kabel och stickkontakt.
Plug and play-insticksprincip. Spänningsförande moduler är förtillverkade med anslutningskabel och 3-polig stickkontakt nr 928491 storlek 3 för direkt anslutning till fördelarblocket. Modul 928470 storlek CEE400/5 förtillverkad med anslutningskabel och 5-polig stickkontakt nr 928491 storlek 5.

Lackering
Ljusgrå RAL 7035 pulverbelagd.

Användningsdata
Nedan beskriver vi våra uttagsmodeller med de olika kontakttyperna. På grund av kontakttyp kan man behöva använda andra kontakter i andra länder.
Tyskland/DE: Typ F
Schweiz/CH: Typ J
Italien/IT: Typ L
Frankrike/FR: Typ E
Tjeckien/CZ: Typ E
England/GB: Typ G
Danmark/DK: Typ K
USA/US: Typ B

Anmärkning

• Vid individuell utrustning med moduler måste du se till att det högsta antalet medieskendelningsenheter inte överskrids.

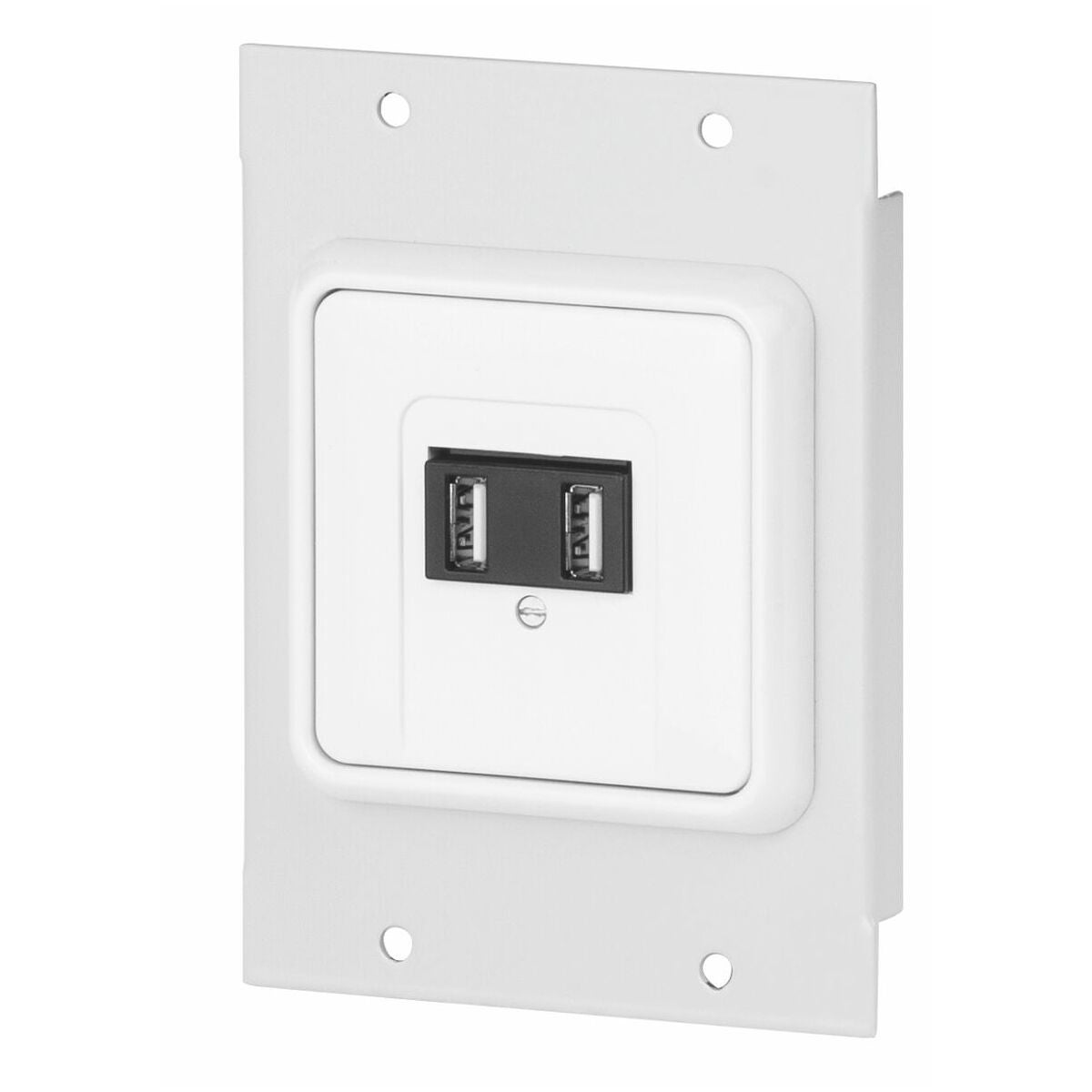

• Artikelnr 928470 stl. US110V/1 och US110V/2 får endast installeras tillsammans med de nedanstående modulerna: _ON/OFF1, _COVER, _AIR/S , _NET, _USB, _USB/5V _LINK.
• Första anslutningen samt anslutning av stickkontakter eller eluttag till ledningar får bara utföras av behöriga elektriker.

Teknisk data

Produktspecifikation
