Hörn-medieskena för individuell inredning 1000

Produktbeskrivning

Beskrivning
Tekniska data för industriella plug-in-system (nr 928490; 928491; 928492):

• Högsta anslutningsvärde 230 V AC, 16 A eller 400 V AC, 16 A.
• Total lastkapacitet vid växelström: 3, 5 kW.
• Total lastkapacitet vid trefasström: 10,5 kW.
• Ledningstvärsnitt för de förtillverkade kablarna:
  3 × 1,5 mm² vid växelström (L, N, PE)
  5 × 1,5 mm² vid trefasström (L1, L2, L3, N, PE)
• Skyddsklass 1
• Kapslingsklass IP 20.

Utförande

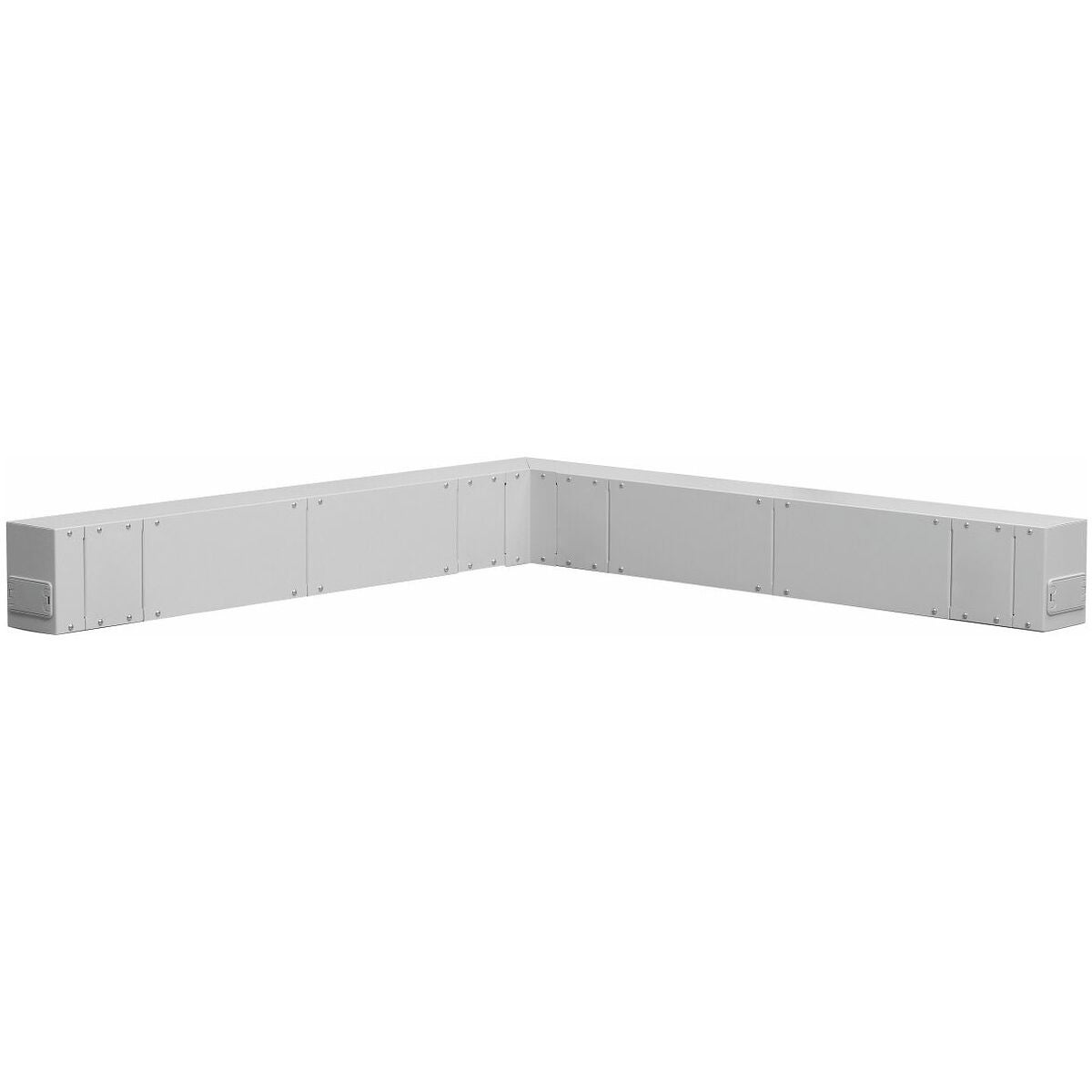

Storlek 1000×1000 mm.
Av stålplåt med modulärt utförande. Alla energikomponenter har kabel och stickkontakt. Modulerna och locken kan förändras/placeras godtyckligt.
Kabelgenomföringar på över-, under- och framsidan för strömtillförsel och sammankoppling av flera medieskenor.
Elektrisk förinstallation med industristickkontaktsystem (gäller bara för medieskenor):
1 st fördelarblock nr 928492 med 5-polig till-/från-ledning och 5 3-poliga uttag,
1 st stickkontakt 5-polig nr 928490 storlek 5 för framledning ingår.

Anmärkning
Första anslutningar samt anslutning av stickkontakter eller eluttag till ledningar får bara utföras av behöriga elektriker!Passar till
Hörnarbetsskivor nr 926302 – 926342, hörnmoduler nr 920103, 920104, 920116.

Utförande

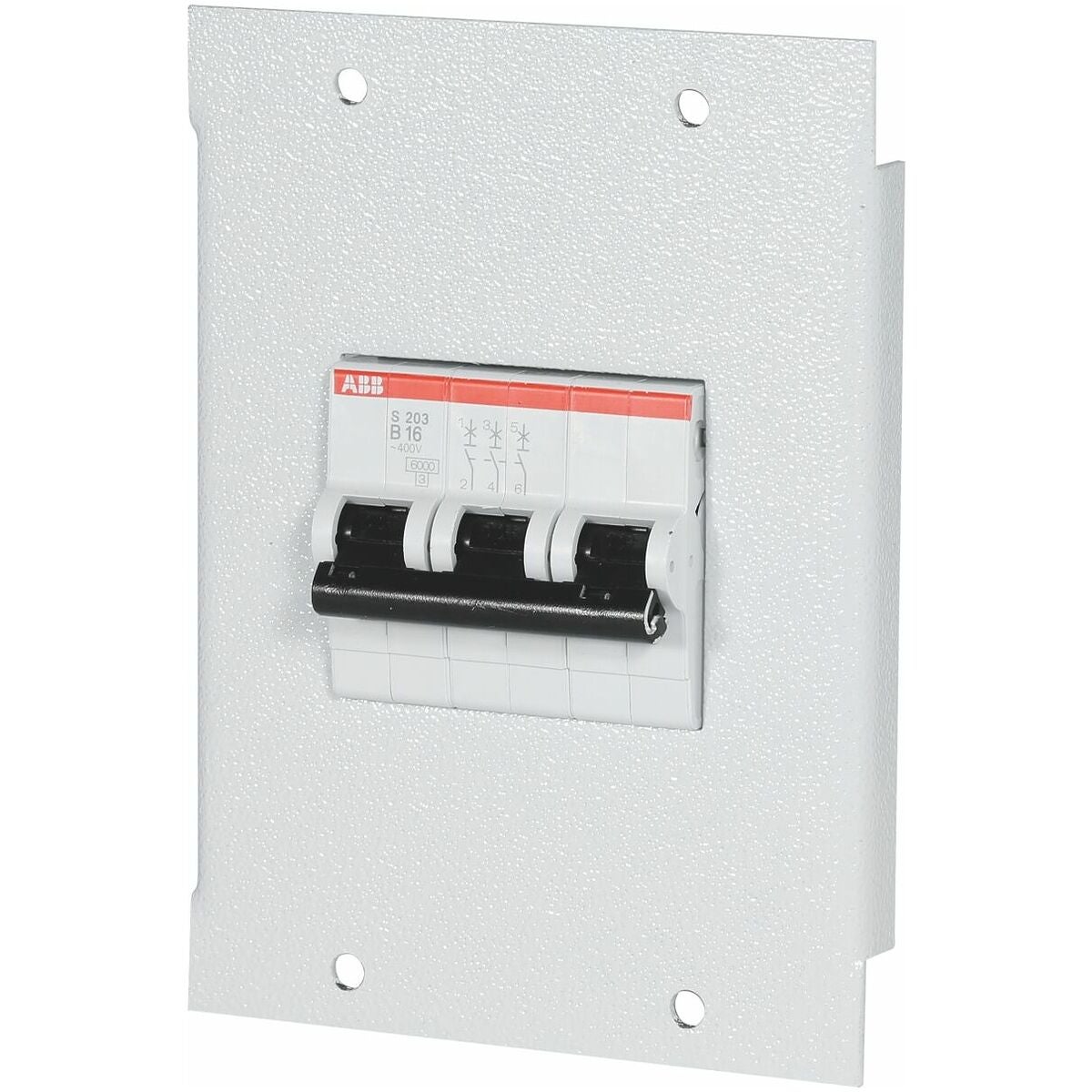

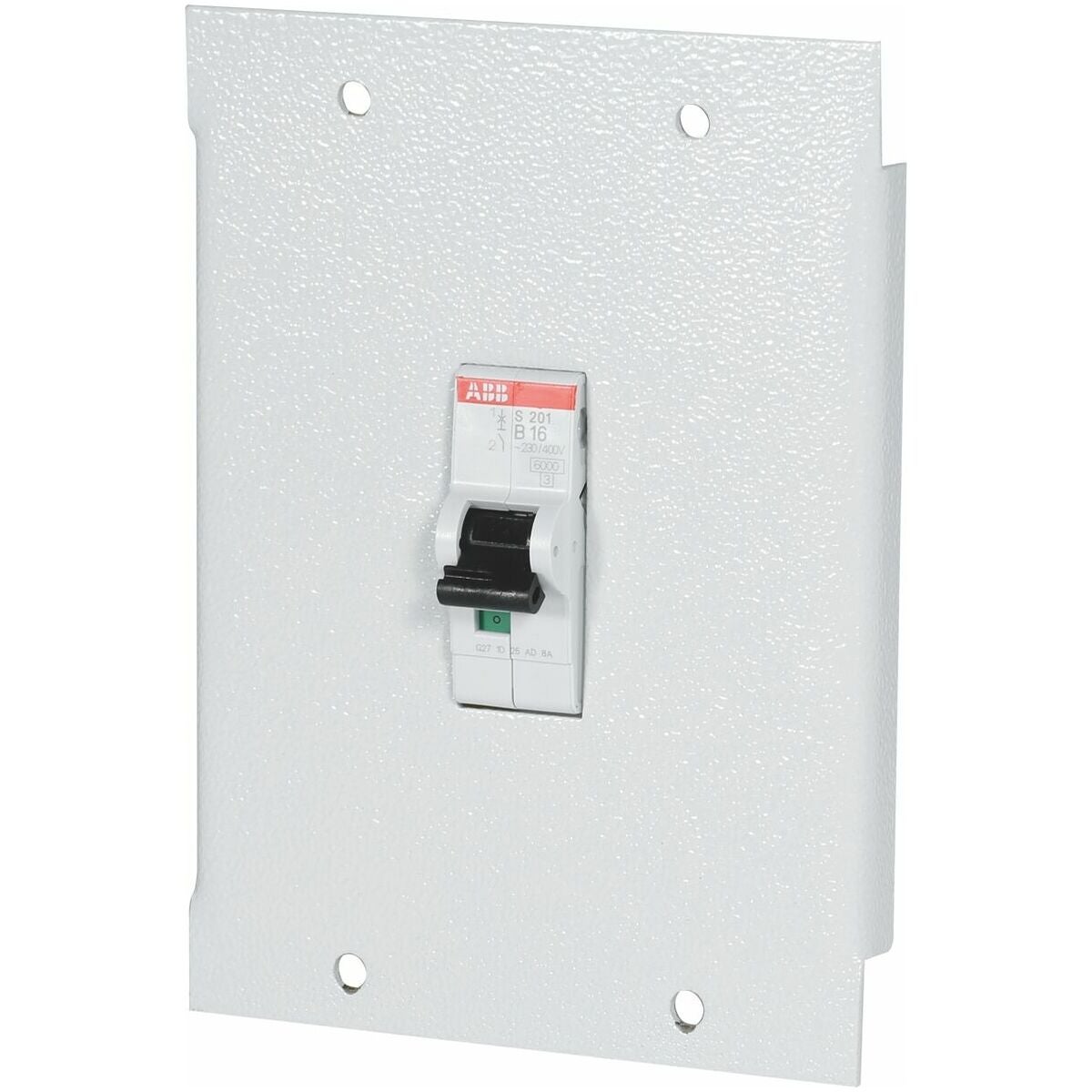

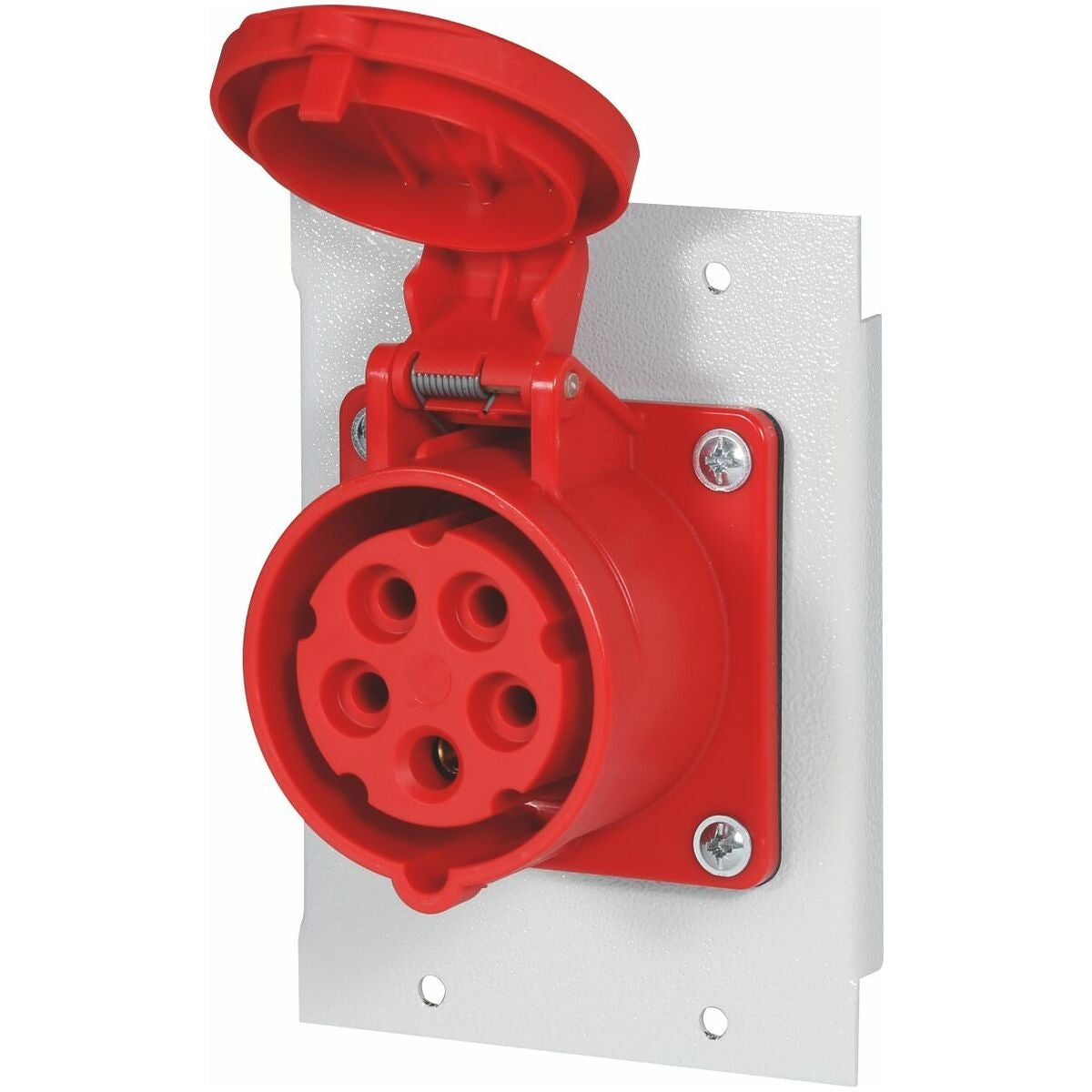

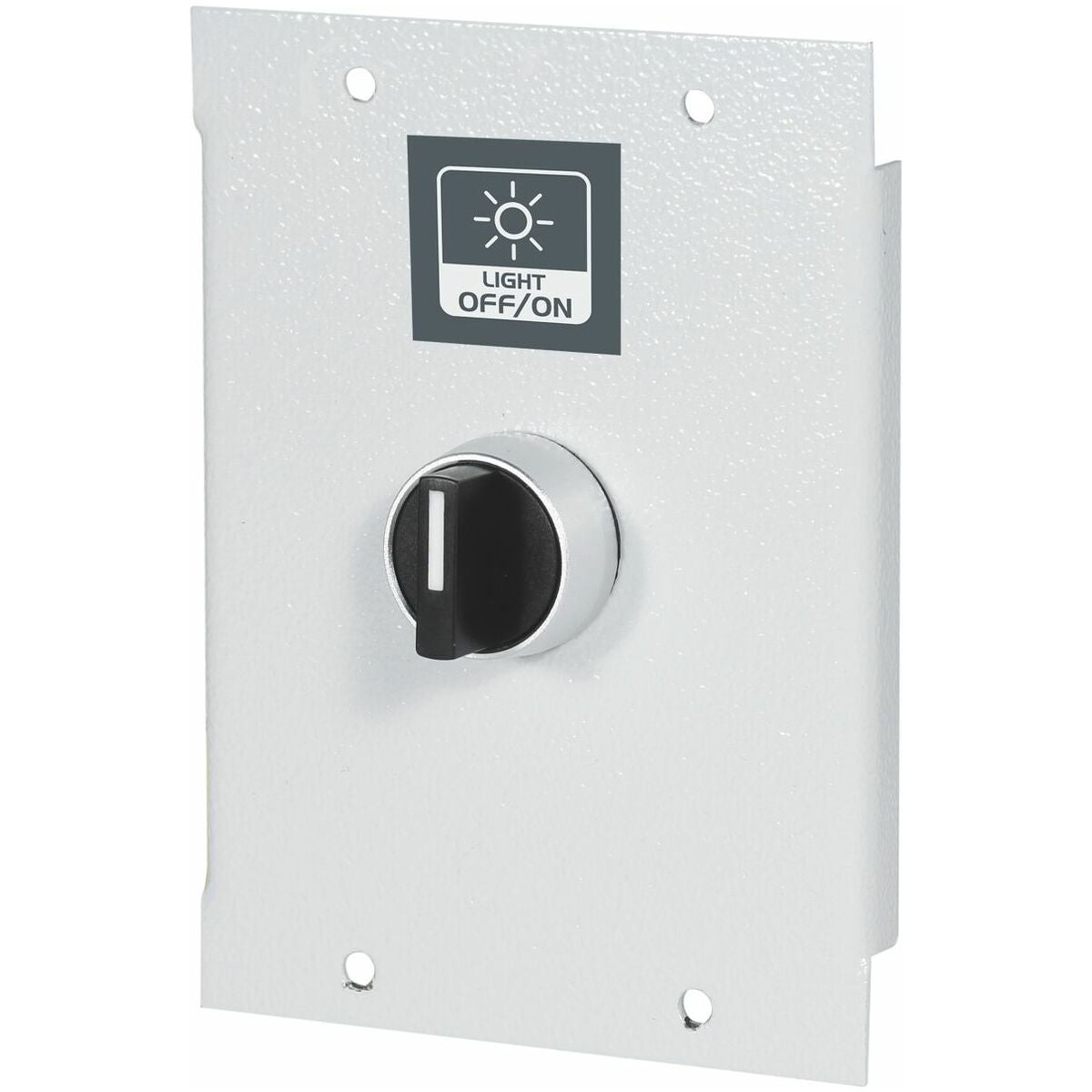

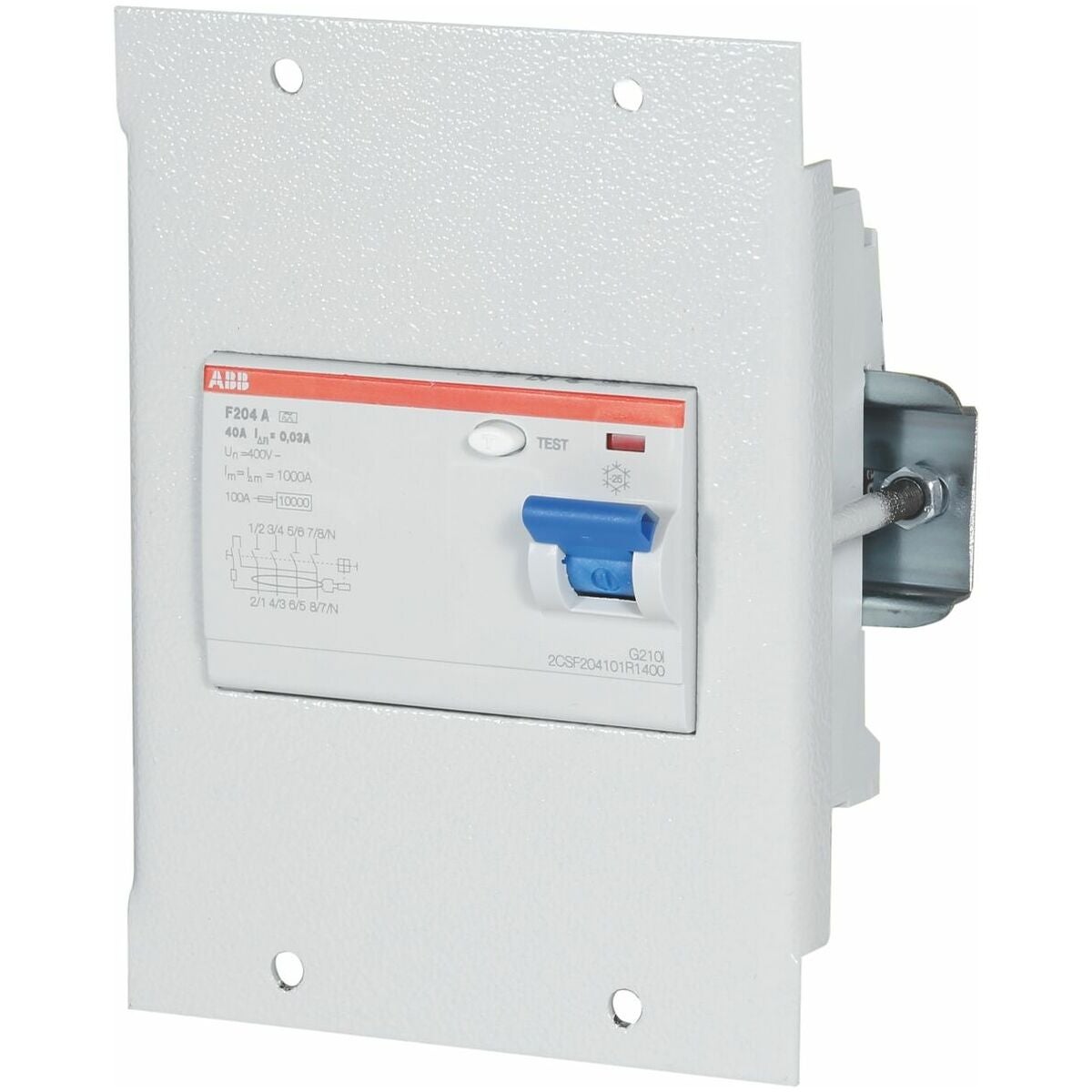

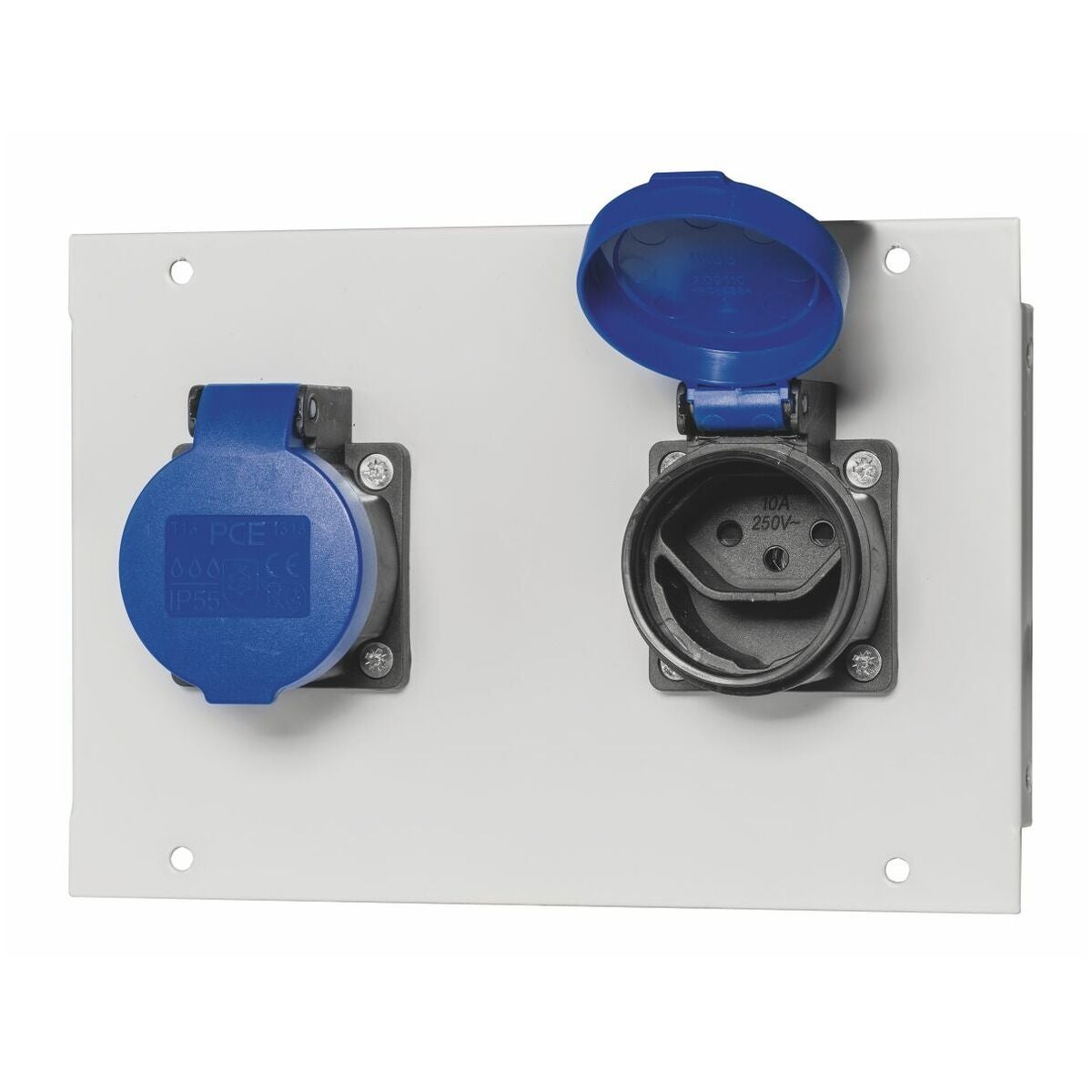

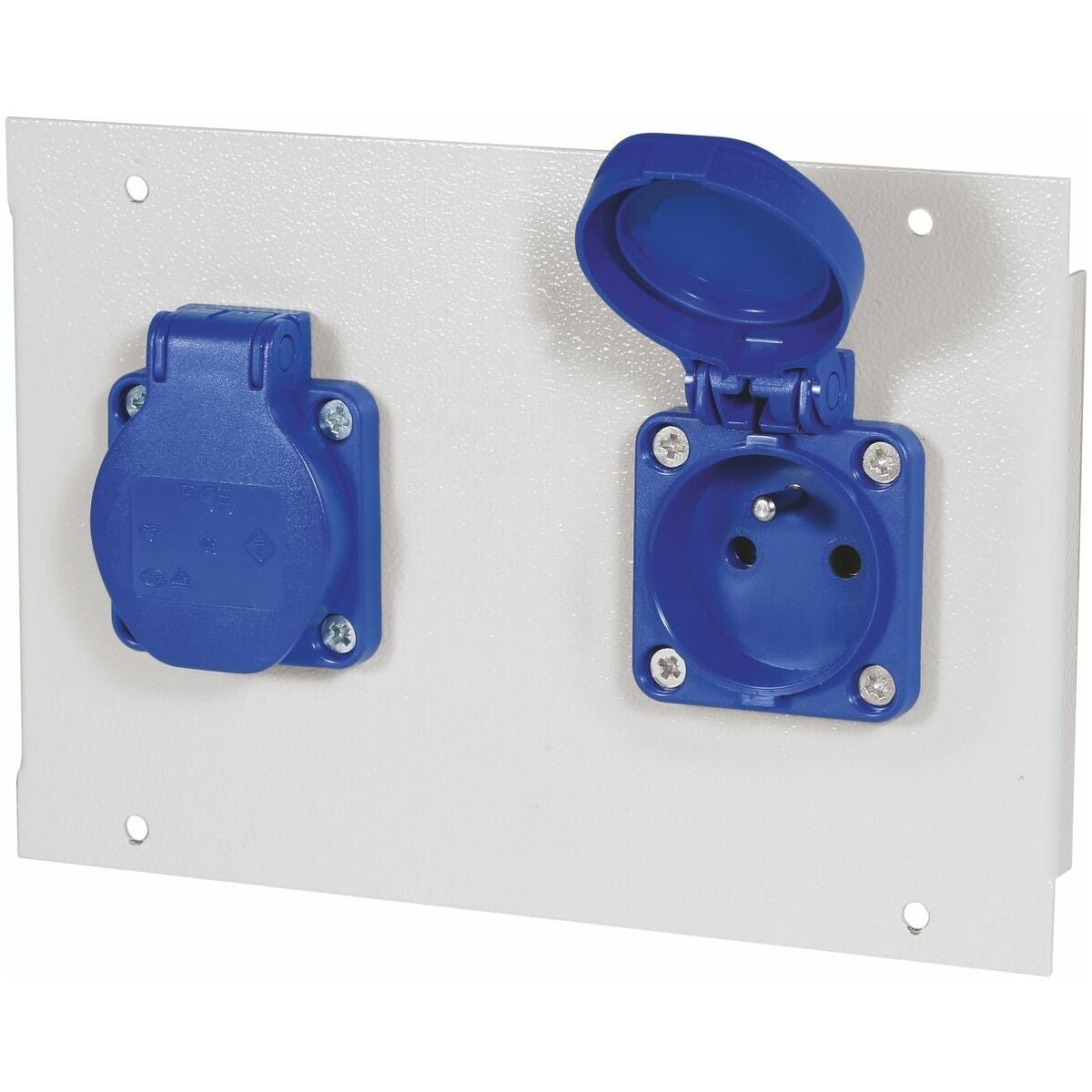

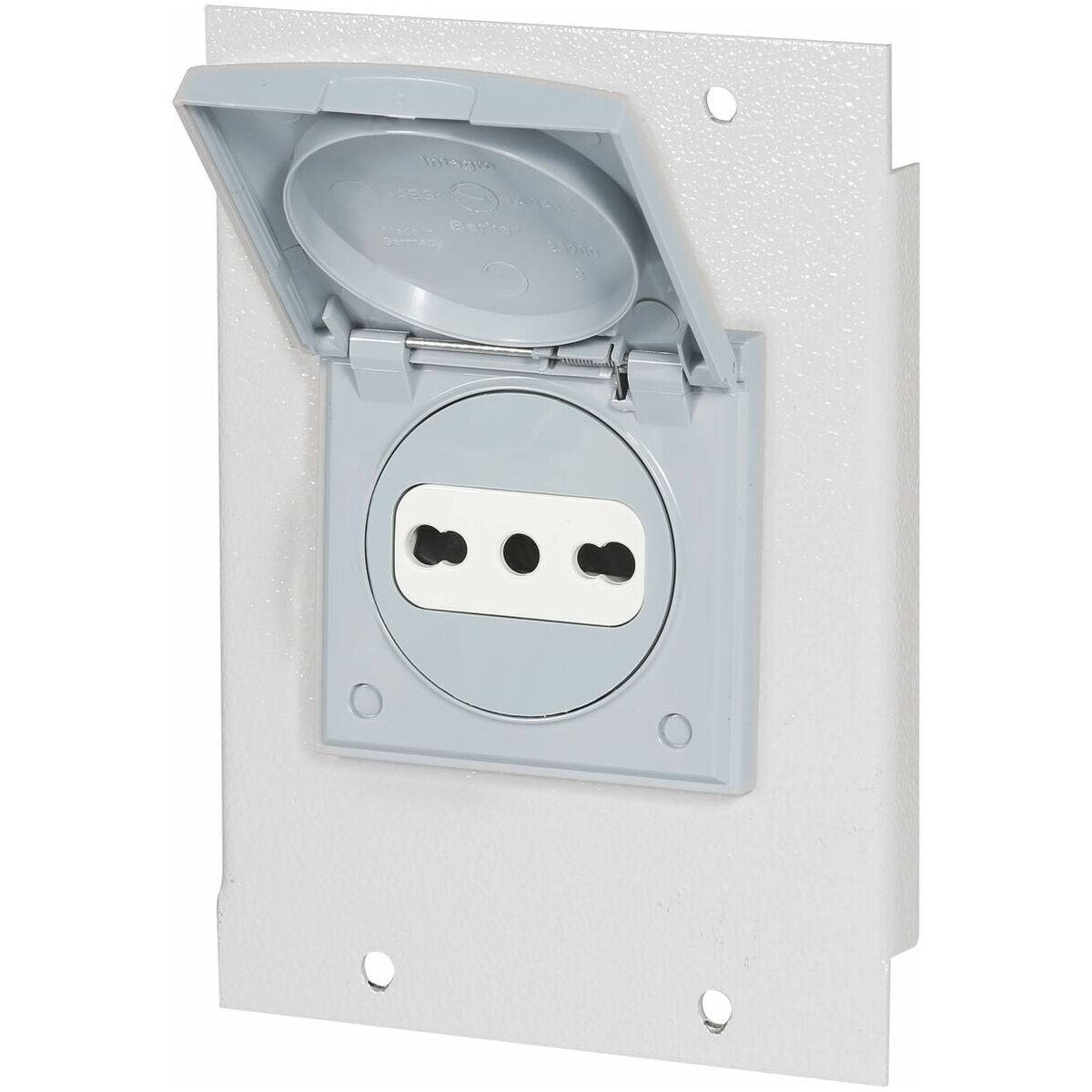

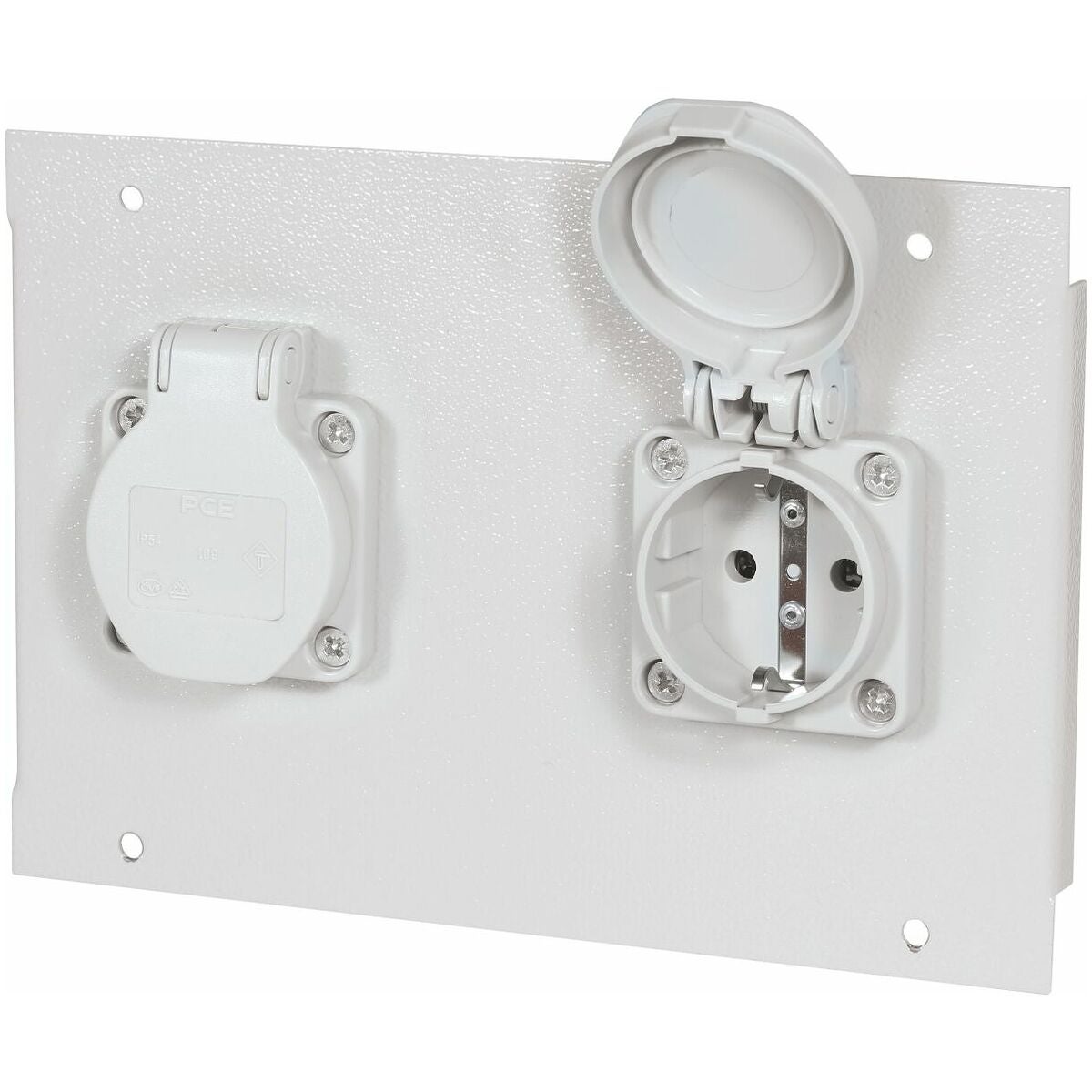

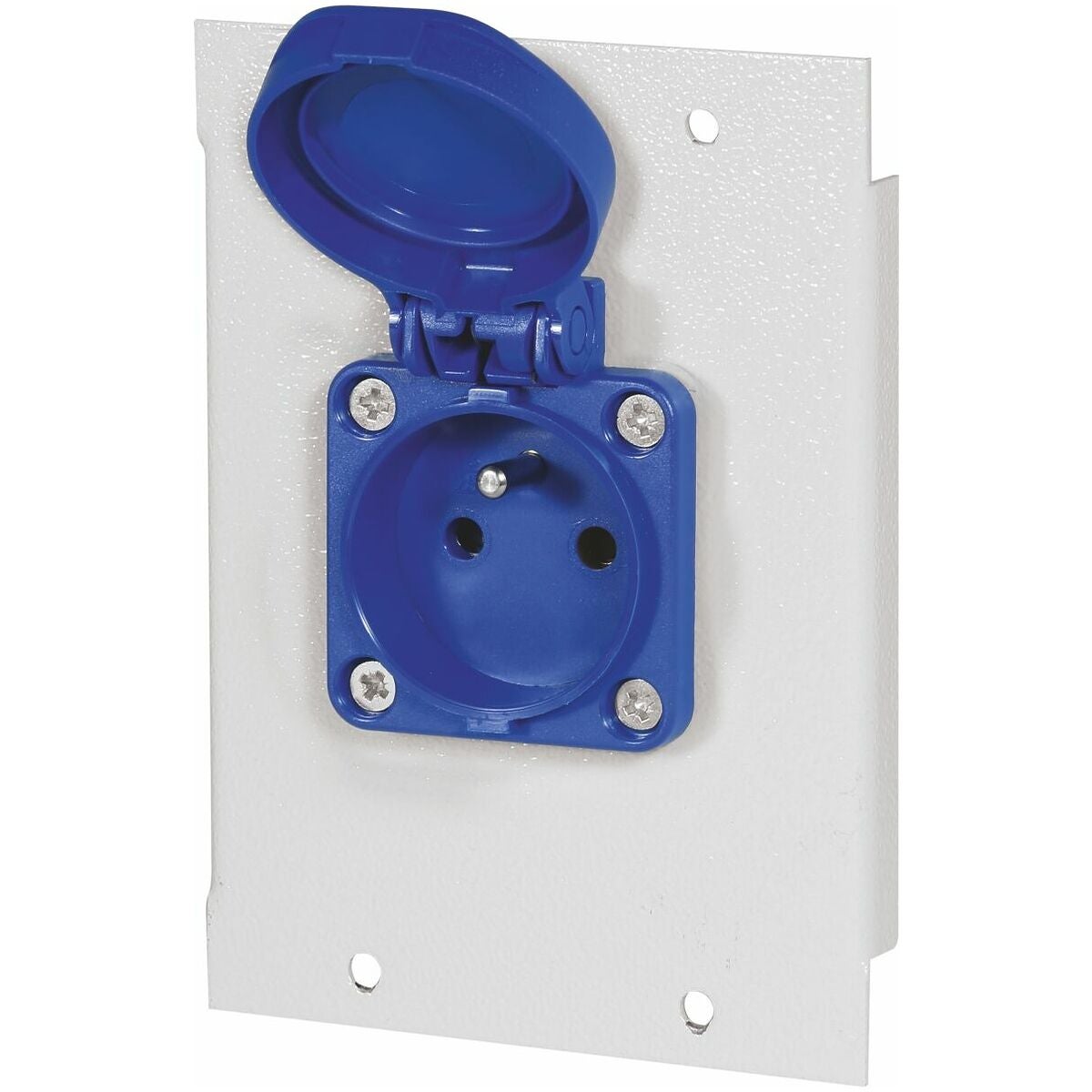

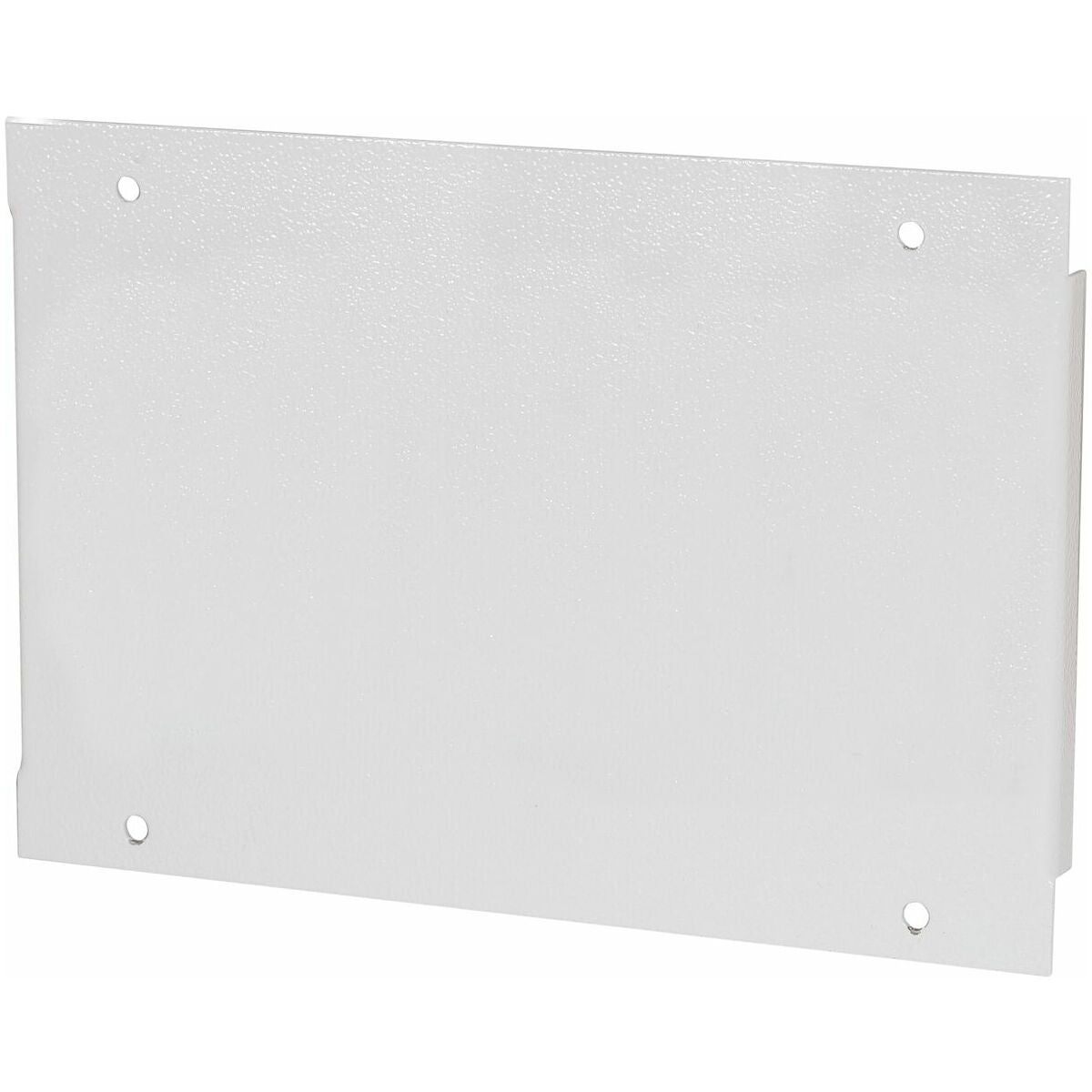

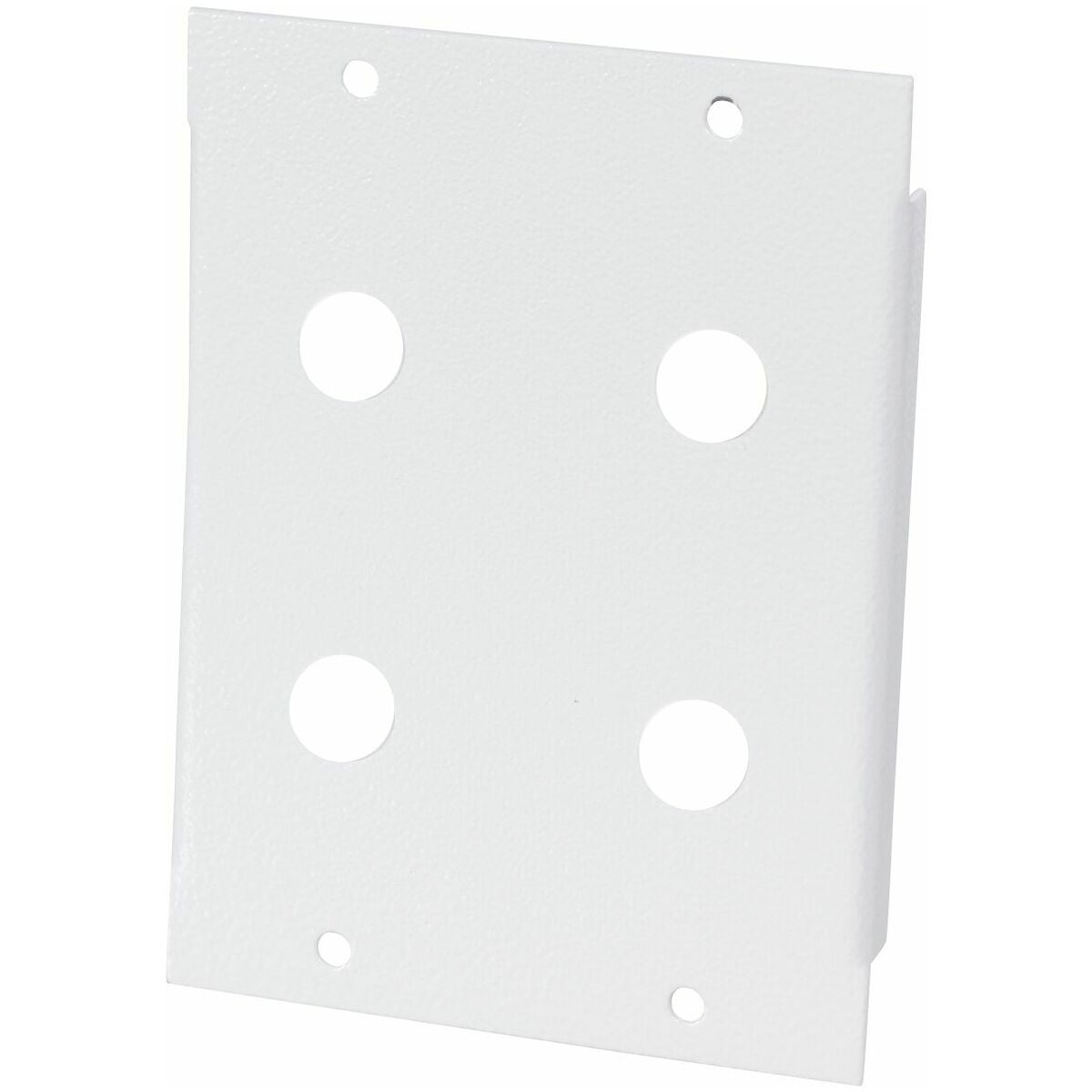

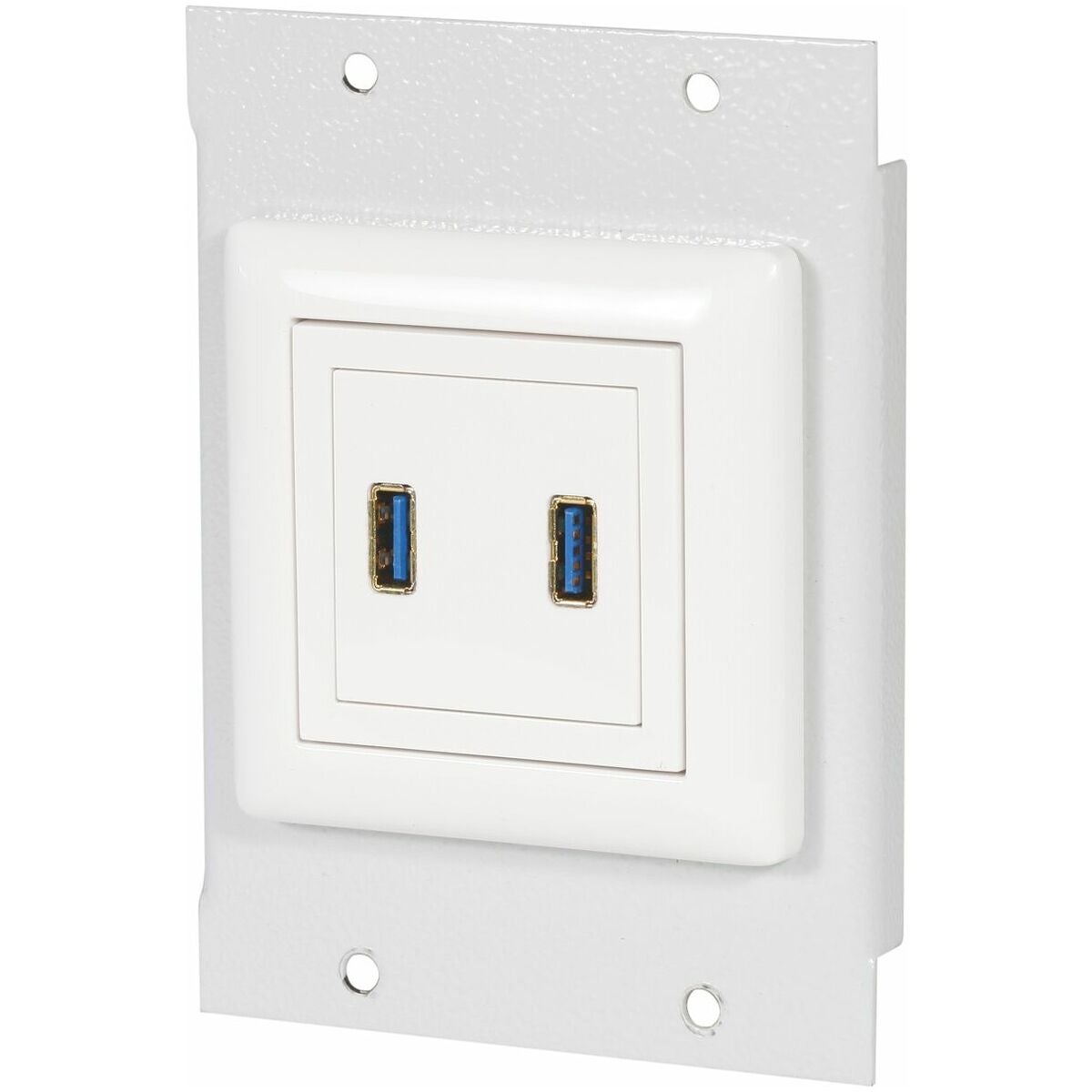

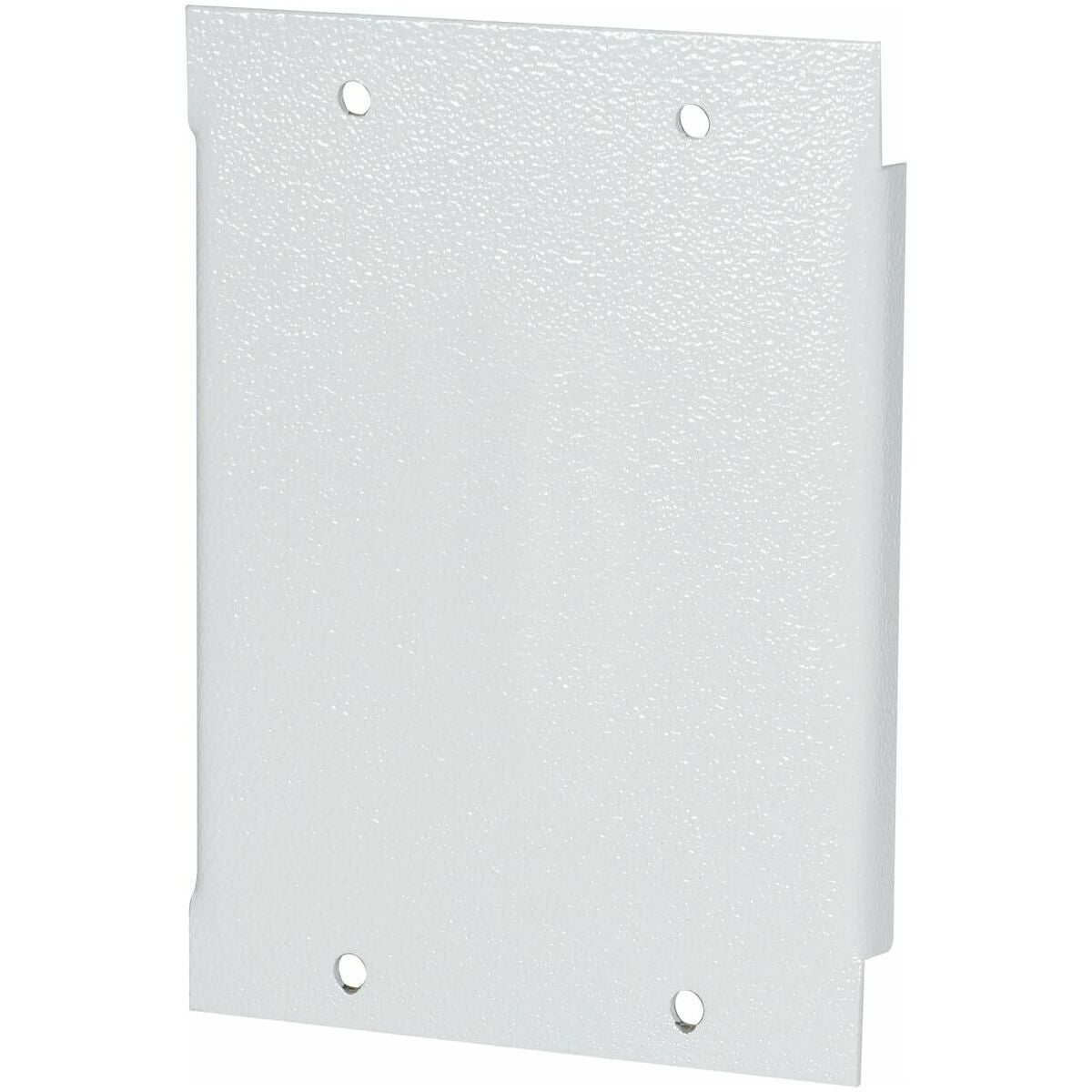

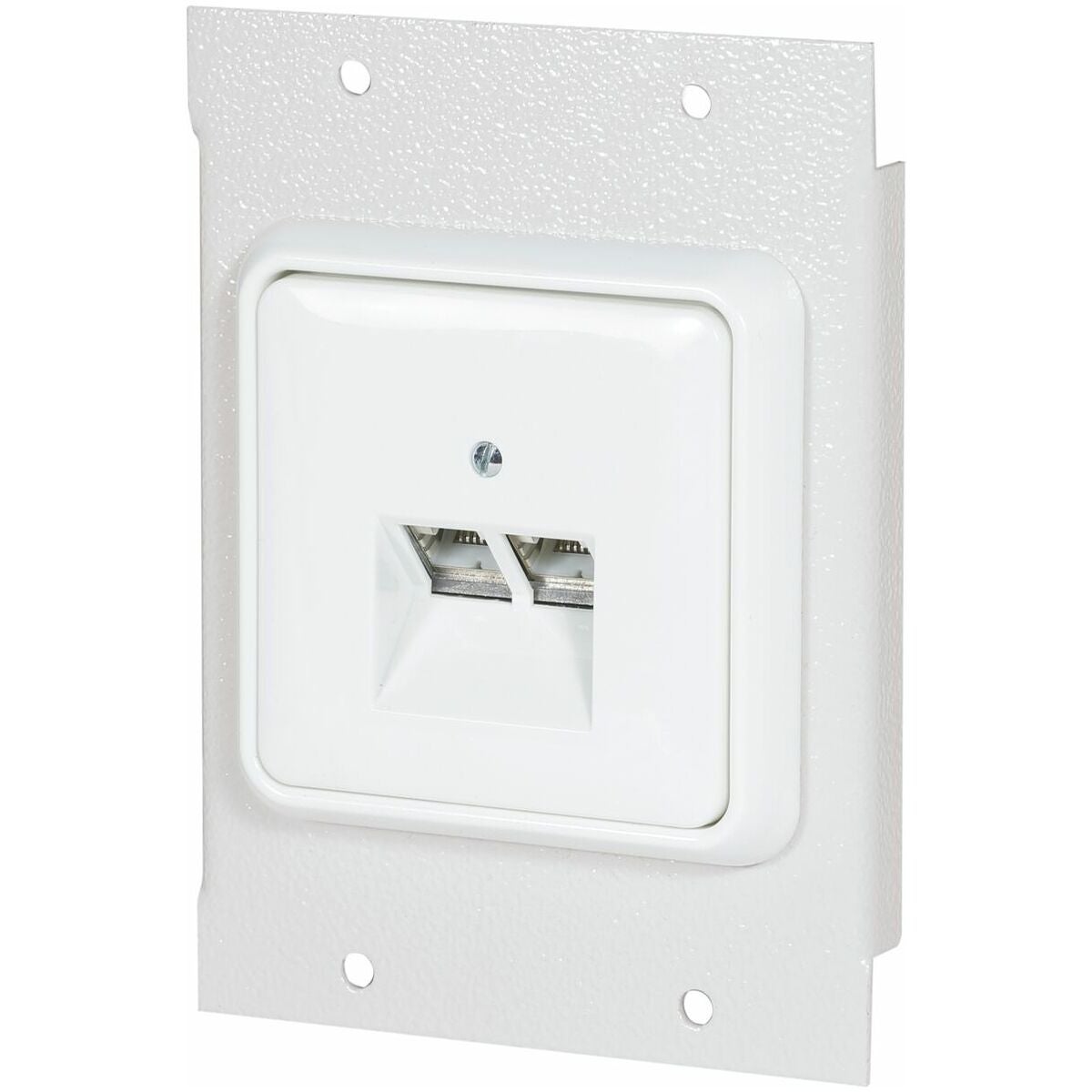

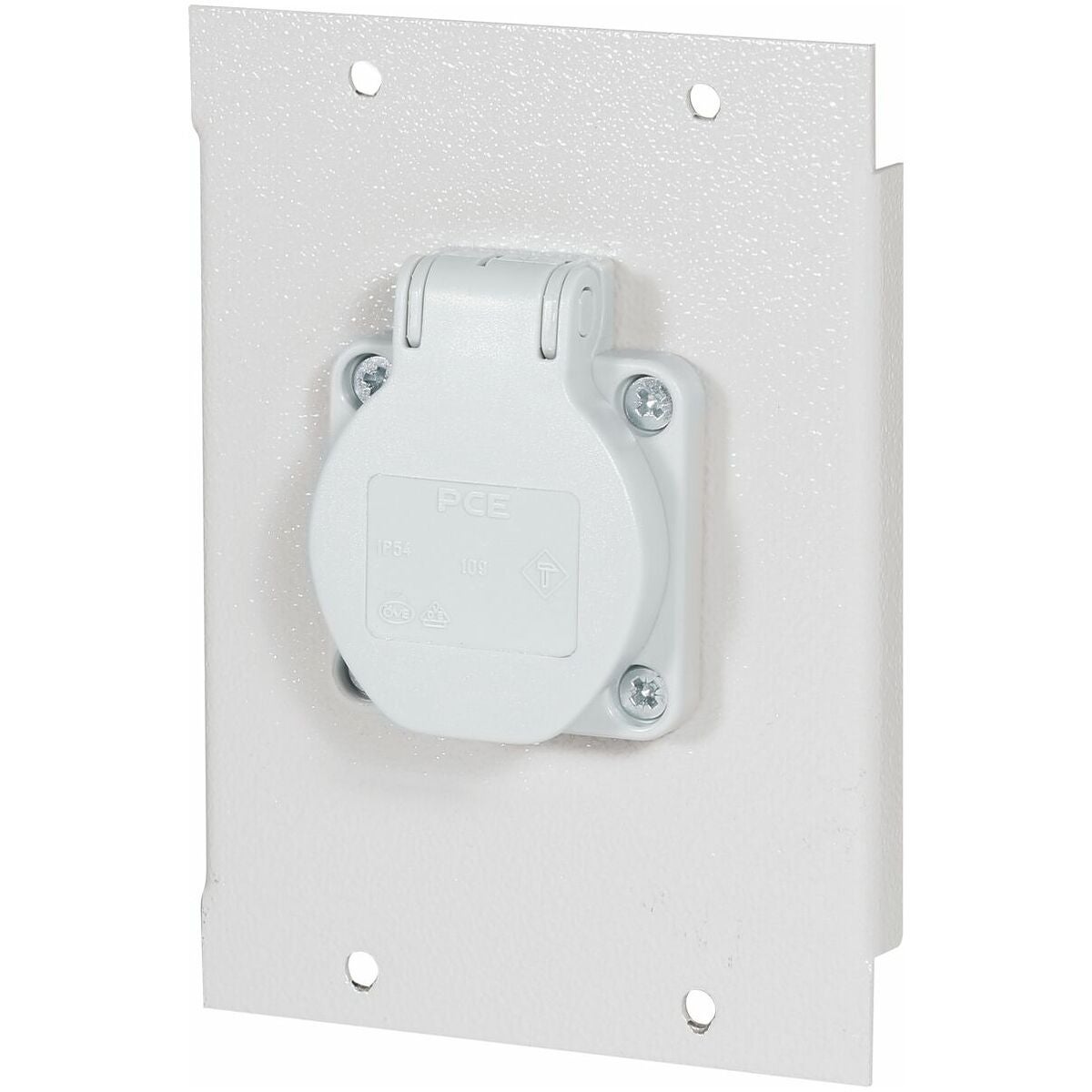

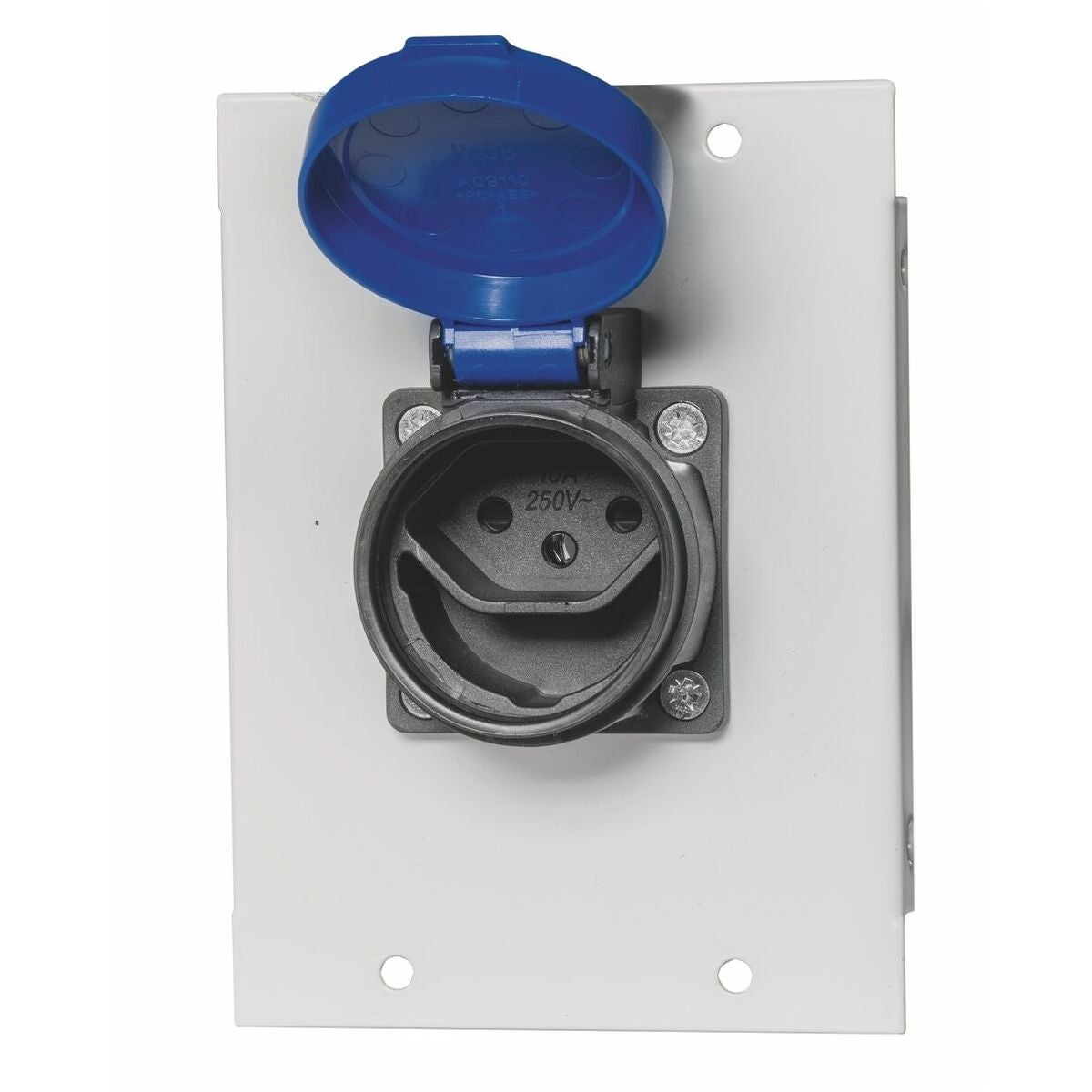

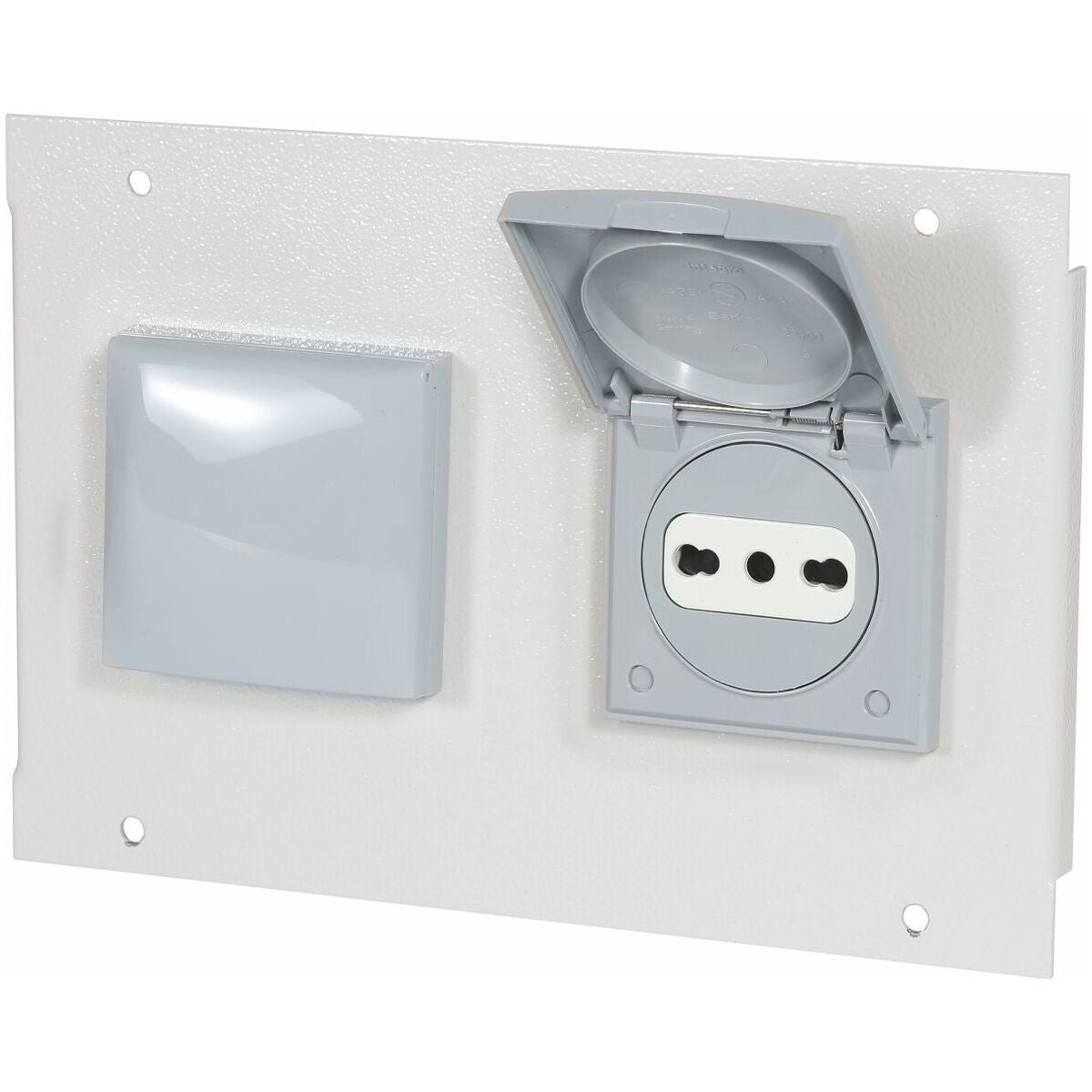

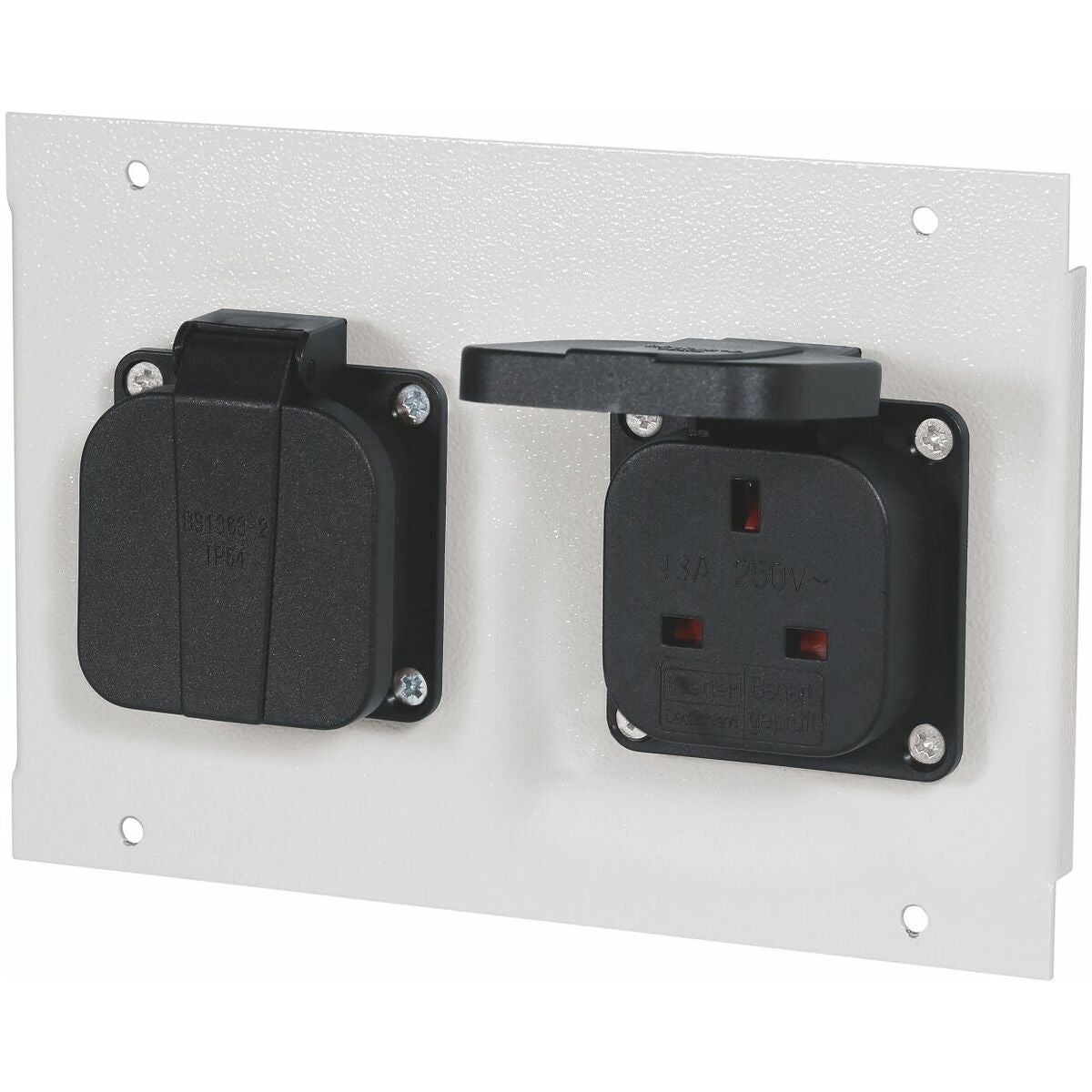

Kan utrustas med sammanlagt 16 enkelmoduler (8 moduler på vardera sidan) med vardera 1E delningsenhet nr 928470.
