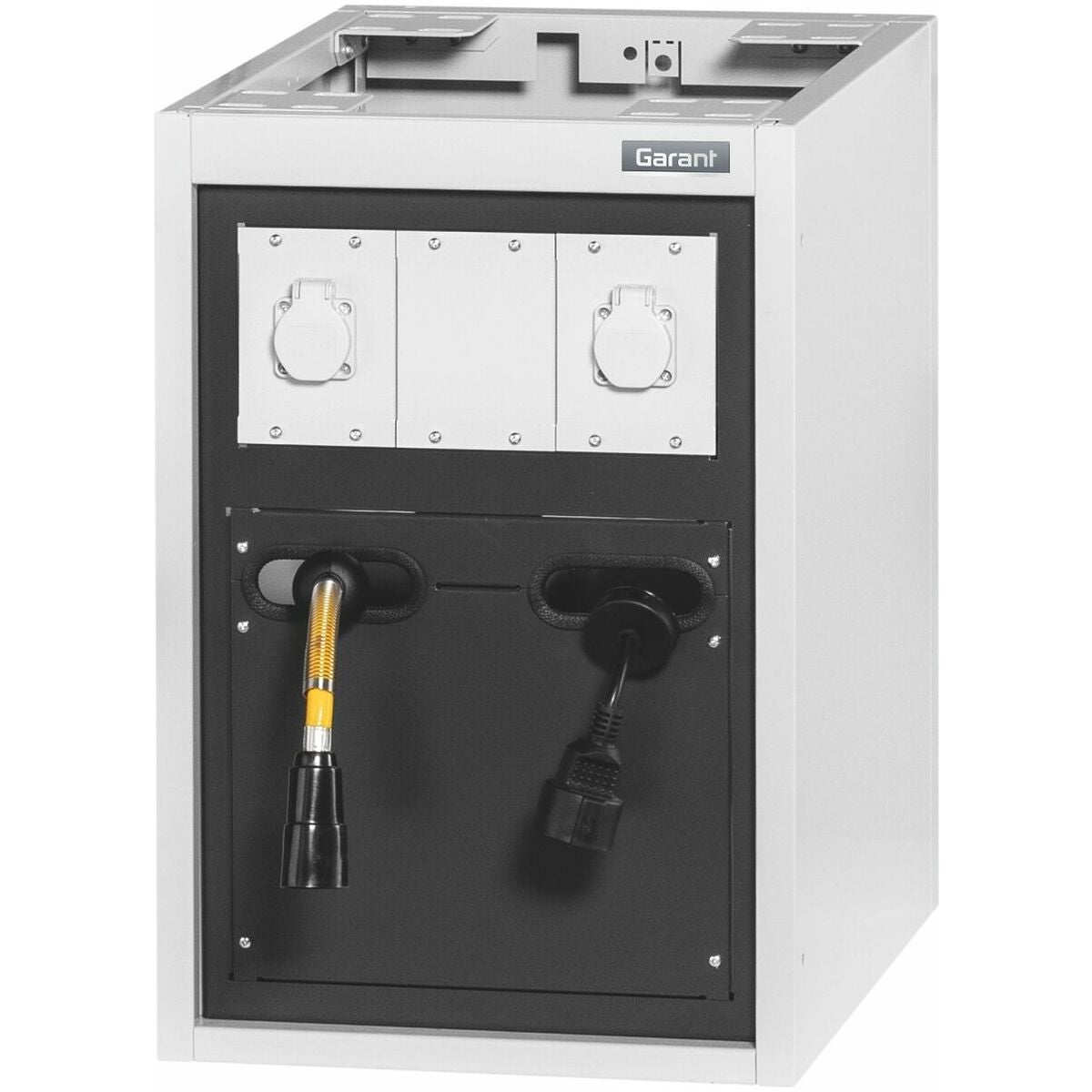

Elhus med kabel- och slangupprullare

Produktbeskrivning

Utförande
Kåpa 16G i stabil stålkonstruktion.
Utrustad med strömmoduler 2 × nr 928470 stl. DE250V/1, slang-/kabelupprullare är fastskruvad i kåpans botten. Längd kabelupprullare 10 m. Längd slangupprullare 10 m.
Anslutning NW 7,2 insticksnippel och snabbkoppling. Med snabb blåskoppling. Högsta tryck 12 bar.

Lackering
Stomme och moduler ljusgrå RAL 7035, front antracit RAL 7016, pulverbelagda.

Anmärkning
Övrig anpassad utrustning med modulnr 928470 är möjligt. Beakta maximalt modulantal.
Utrustning tabellanvändning
Modulnr 928470: 2 × stl. DE250V/1; 1 × stl. 0/1

Avsedd användning
Avsedd användning

• Storlek 500 och 800 t.o.m. 900 för montering på GridLine vario arbetsbänk.
• Storlek 600 och 700 för montering på GridLine Ready to go-arbetsbänk.
• Eluttag 250 V typ F för anslutning av elektriska förbrukare.
• Montera enbart i de tillhörande hålen.
• Upp till och med storlek 500 montering i kombination med fotdel.
• Från och med storlek 800 ersätter hurtsen fotdelen. Välj höjden så att den överensstämmer med de mitt emot liggande fotdelen eller hurtsen.
• Observera maximala bärförmågor.
• 927325: Snabblåskoppling med 3/8 tum anslutningsgänga för anslutning till kompressor.
• 927327: Integrerad förlängningskabel med eluttag.
• 927328: Integrerad tryckluftslang för upp till 10 bar med 3/8 tum utgångs- och anslutningsgänga.
• 927329: Integrerad förlängningskabel med eluttag och tryckluftslang för upp till 10 bar med 3/8 tum utgångs- och anslutningsgänga.
• 927335: Med fläktmotor och grenuttag för placering av en dator.

Olämplig användning

• Kabeln och slangen får inte vikas eller läggas platt på golvet. Undvik öglor.
• Gör inga egenmäktiga ombyggnader eller förändringar.
• Öppna inte kabel- och slangupprullaren.
• Får inte användas utomhus eller i utrymmen med hög luftfuktighet.
• Använd inte i områden med explosionsrisk.
• Utsätt inte lampan för stark värme, direkt solljus, öppen eld eller vätskor.
