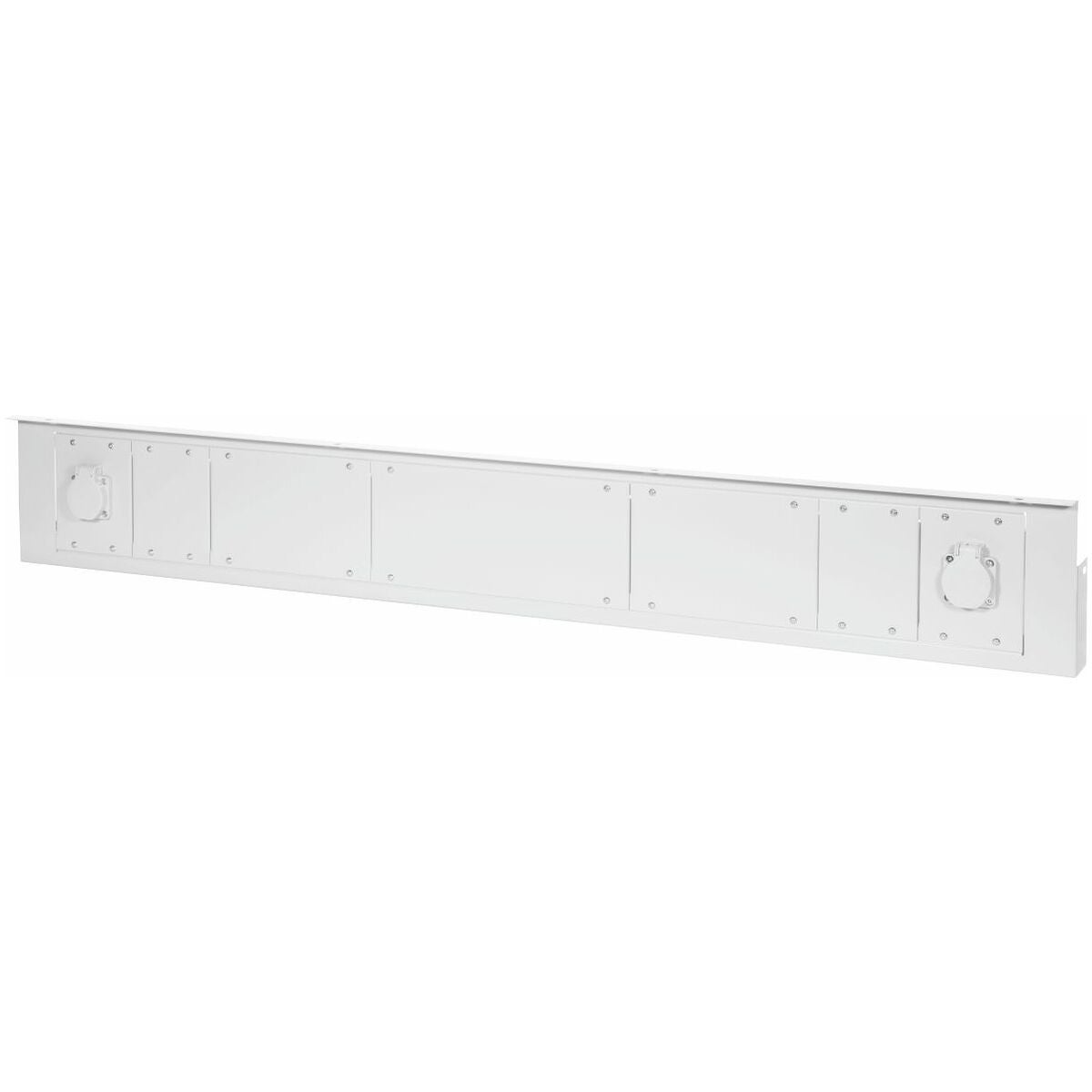

Mediaskena för arbetsbänkens baksida

Produktbeskrivning

Beskrivning
Tekniska data för industriella plug-in-system (nr 928490; 928491; 928492):

• Högsta anslutningsvärde 230 V AC, 16 A eller 400 V AC, 16 A.
• Total lastkapacitet vid växelström: 3, 5 kW.
• Total lastkapacitet vid trefasström: 10,5 kW.
• Ledningstvärsnitt för de förtillverkade kablarna:
  3 × 1,5 mm² vid växelström (L, N, PE)
  5 × 1,5 mm² vid trefasström (L1, L2, L3, N, PE)
• Skyddsklass 1
• Kapslingsklass IP 20.

Utförande

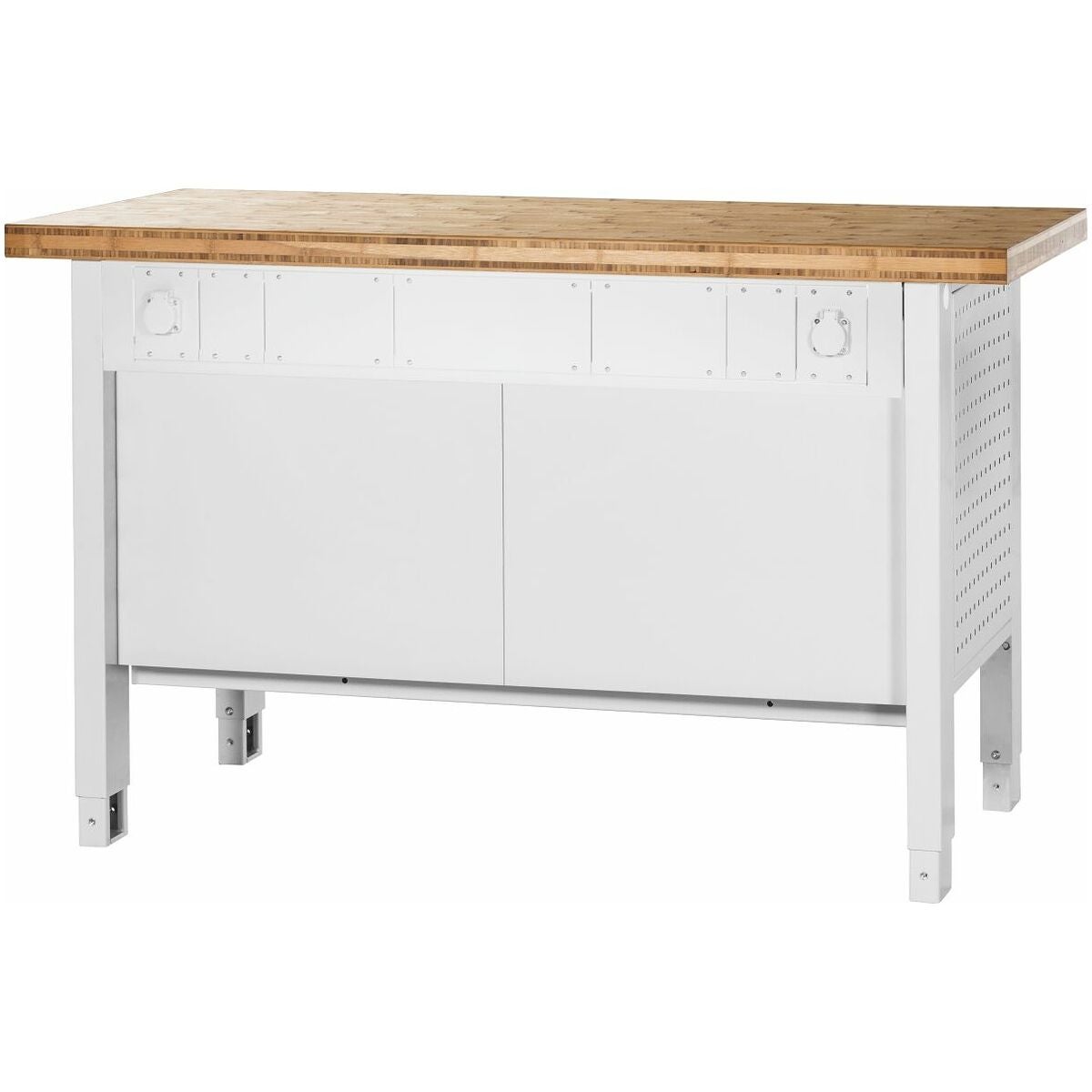

Medieskena för fastsättning på arbetsbänkens baksida mellan stödbenen. Mediemodulerna är komplett sammankopplade.
Av stålplåt med modulärt utförande. Alla energikomponenter har kabel och stickkontakt. Modulerna och locken kan förändras/placeras godtyckligt.
Kabelgenomföringar på över-, under- och framsidan för strömtillförsel och sammankoppling av flera medieskenor.
Elektrisk förinstallation med industristickkontaktsystem (gäller bara för medieskenor):
1 st fördelarblock nr 928492 med 5-polig till-/från-ledning och 5 3-poliga uttag,
1 st stickkontakt 5-polig nr 928490 storlek 5 för framledning ingår.

Lackering
Ljusgrå RAL 7035 pulverbelagd.

Anmärkning
Första anslutningen samt inkoppling av kontakter eller uttag på ledningar får endast utföras av behörig elektriker.
Andra lämpliga mediemoduler finns under nr 928470. Modulerna nr 928470 i storlekarna _CEE400/5, _AIR/S, _STOP, _ON/OFF1, _ON/OFF2 och _RCD kan inte användas i medieskenan.Utrustning tabellanvändning
Uttag 250 V, nr 928470 storlek DE250V/1: 2
Antal tomma moduler (1E / 2E / 3E): 2× / 2× / 1×
