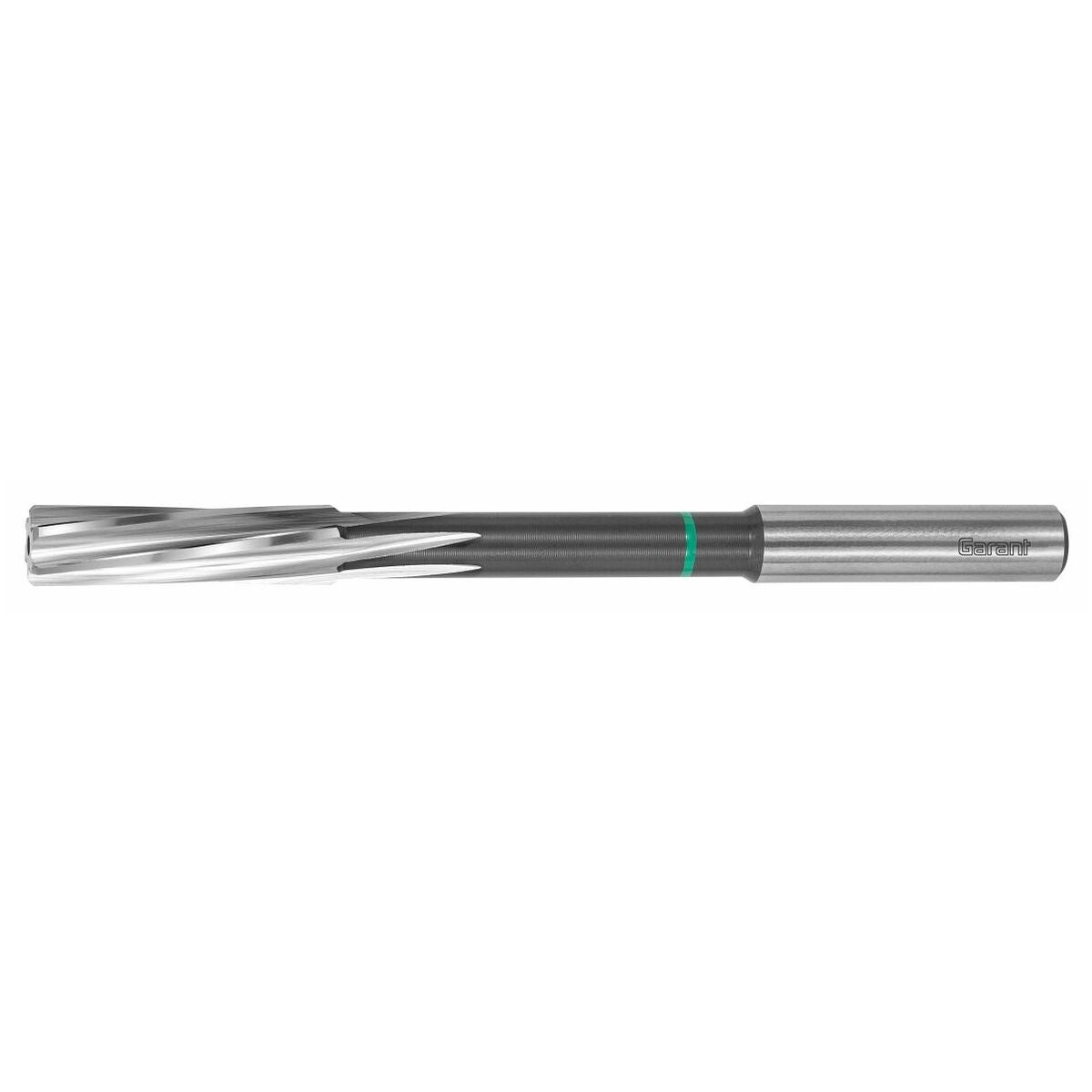

NC-brotsch obelagd

Produktbeskrivning

Utförande
NC-anpassat utförande motsvarande DIN 212 med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar. För högsta rundgångsnoggrannhet och processäkerhet. Inga specialhållare krävs.
Med långa skäreggar och vänsterspiral.
Brotschar som 162900, men i 1/100-dimension.
Toleransuppgifter:
Storlek 1,01 – 5,5: Tillverknings- resp. skärtolerans 0 / +0,004 mm.
Storlek 5,51 – 12,05: Tillverknings- resp. skärtolerans 0 / +0,005 mm.
Beställningsexempel:
Önskad diameter 6,24 mm - beställningsuppgift: Artikelnummer 162902 6,24.
Brotschen levereras med 6,24 mm i toleransklassen 0 / +0,005 mm.
Leveranstid allt efter tillgänglighet från lager eller efter högst en arbetsvecka.

Den diameter som behövs för önskad passning framgår av tabellen nedan (sida 231). Ofta kan man också med en enda brotsch täcka in ytterligare passningar, eftersom toleransmåtten kan överlappa varandra.

Anmärkning
Brotschar i heltals. och 1/10-dimension för H7-passning se nr 162900.
Brotschar för diameter och passning enligt uppgift se nr 162951.
