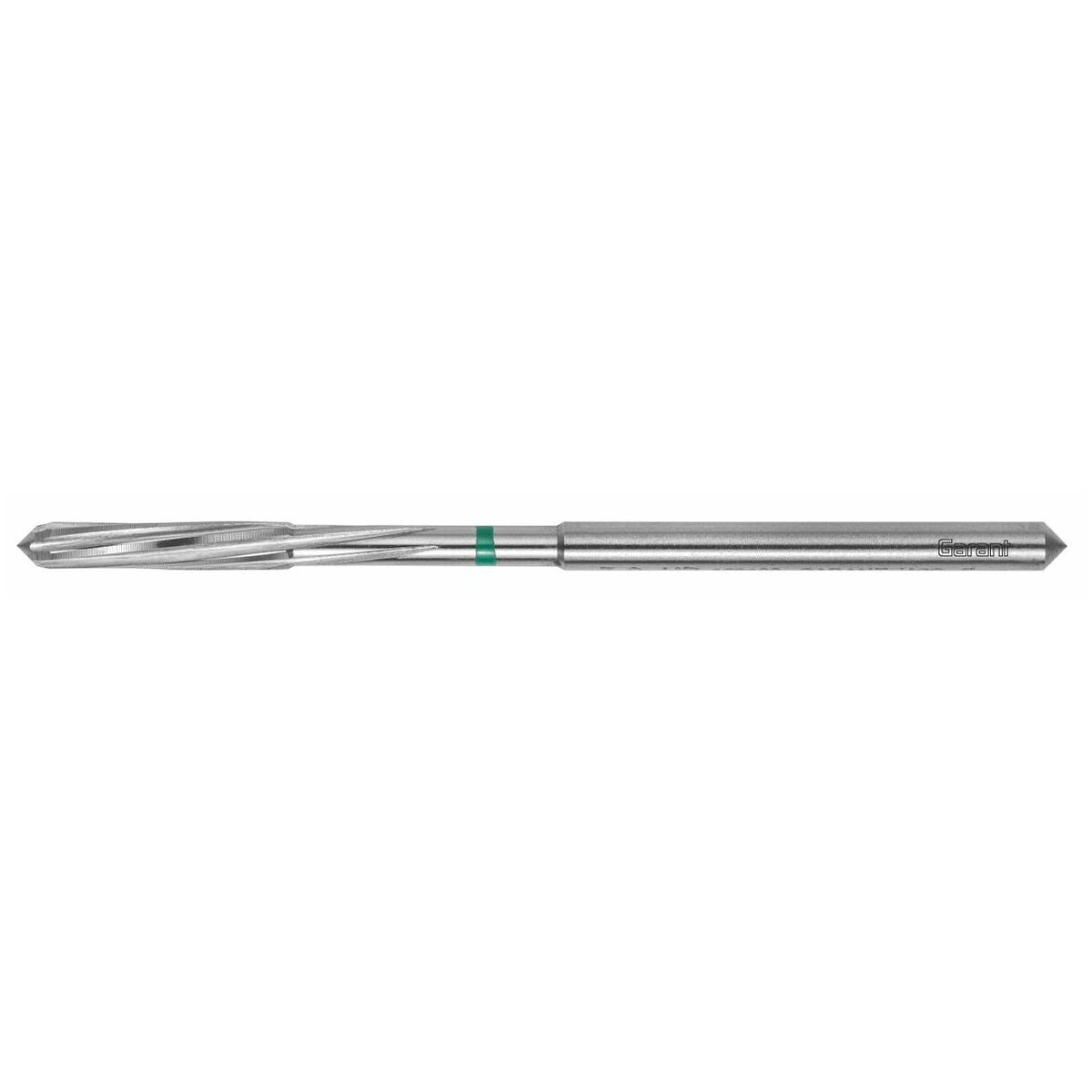

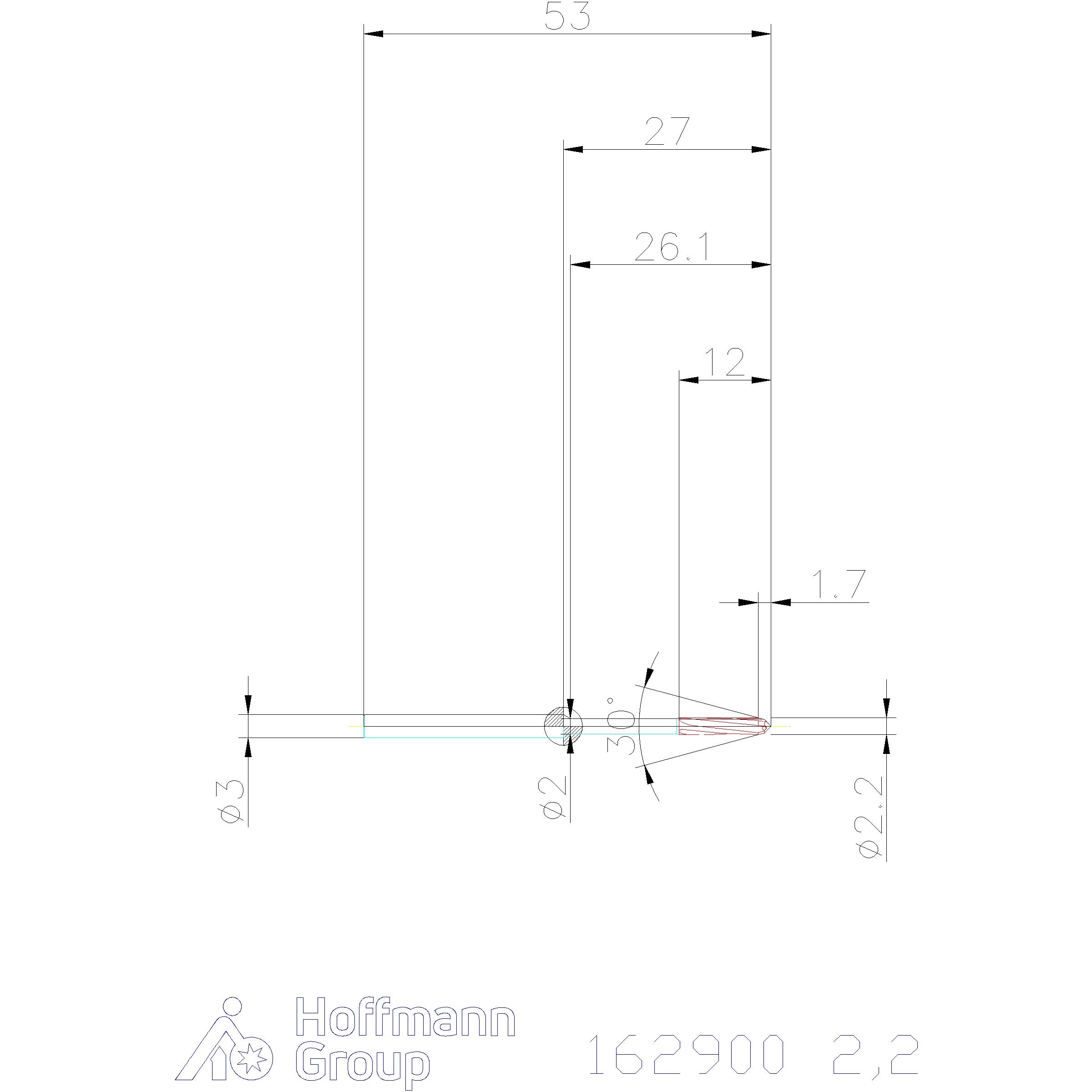

NC-brotsch H7 obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
NC-anpassat utförande motsvarande DIN 212 med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar. För högsta rundgångsnoggrannhet och processäkerhet. Inga specialhållare krävs.
Med långa skäreggar och vänsterspiral.
≤ ⌀ storlek 1,7 med 3 tänder; ≥ ⌀ storlek 1,8 jämnt tandantal ojämn tanddelning. ≤ ⌀ storlek 3,7 med centreringsspets på båda sidor; ≥ ⌀ storlek 3,8 med centreringshål på båda sidor.
Brotschtillverknings- resp. eggtolerans enligt DIN 1420 för håltolerans H7.
Anmärkning
Brotschar i 1/100-dimensioner se nr 162902.
Brotschar för diameter och passning enligt uppgift se nr 162951
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS E |
| Norm | Verkstadsnorm |
| För material (färgring) | grön |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | DIN 1835 A |
| Användning vid håltyp | vid genomgående hål |
| Diameter ⌀ | 2.2 mm |
| Antal skär z | 4 |
| Utkragningslängd l1 | 25 mm |
| Totallängd l | 53 mm |
| Skärlängd lc | 12 mm |
| Borrdjup | 23 mm |
| Skaftdiameter ds | 3 mm |
| Skafttolerans | h6 |
| Matning f i stål < 750 n/mm2 | 0.15 mm/v |
| Brotschmån för diametern ⌀ riktvärde | 0.05 - 0.1 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.008 mm |
| Skärets undre avmått | 0.004 mm |
| Största skärdiameter | 2.208 mm |
| Rekommenderad borr-⌀ i stål < 750 n/mm2 | 2.1 mm |
| Skaftmått | 3 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 20 m/min | N |
| Stål < 500 n/mm² | lämplig | 15 m/min | P |
| Stål < 750 n/mm² | lämplig | 10 m/min | P |
| Stål < 900 n/mm² | lämplig | 7 m/min | P |
| Alu | lämplig | 20 m/min | N |
| Cuzn | mindre lämplig | 13 m/min | N |
| Stål < 1400 n/mm² | mindre lämplig | 4 m/min | P |
| Inox < 900 n/mm² | lämplig | 5 m/min | M |
| Inox > 900 n/mm² | mindre lämplig | 5 m/min | M |
| Gg(g) | mindre lämplig | 5 m/min | K |
| Ti > 850 n/mm² | mindre lämplig | 5 m/min | S |
| Stål < 1100 n/mm² | lämplig | 5 m/min | P |
| Vått maximal | lämplig | ||
| Olja | lämplig | ||
| Uni | lämplig | ||
| Alu > 10% si | mindre lämplig | ||
| Aluminium, plast | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=162900 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 162900 |
|---|---|
| EAN | 4045197089670 |
