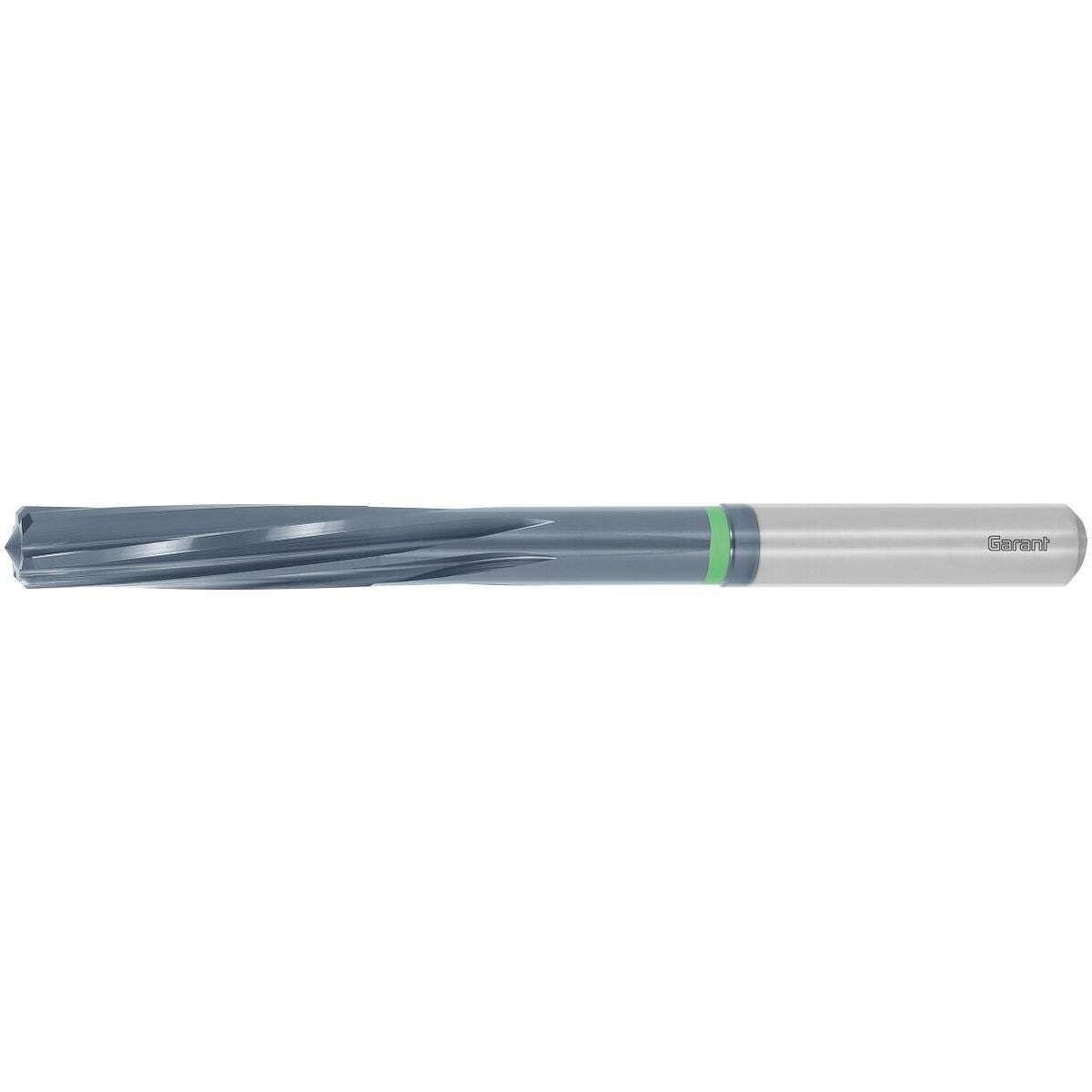

HM-NC-maskinbrotsch TiAlN
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
NC-anpassat utförande liknande DIN 8093 med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar. Därigenom uppnås maximal rundgångsnogrannhet.
Toleransuppgifter:
Storlek 0,6 – 0,9: Tolerans för tillverkning eller skärkant 0/+0,004 mm.
Storlek 0,98 – 20: Brotschtillverknings- resp. eggtolerans enligt DIN 1420 för håltolerans H7.
Det behövs inte längre några specialhållare vid användning av GARANT-NC-brotschar. Med långa skäreggar och vänsterspiral.
Användningsdata
För brotschning av genomgående hål, eftersom spånen drivs ut i skärriktningen. Skärfasen kan även användas till bottenhål.
Anmärkning
Brotschar som nr 164340 och 164341 med andra diametrar och passningar se nr 164344 och 164345.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| För material (färgring) | grön |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Infästning | DIN 6535 HSC |
| Användning vid håltyp | vid genomgående hål |

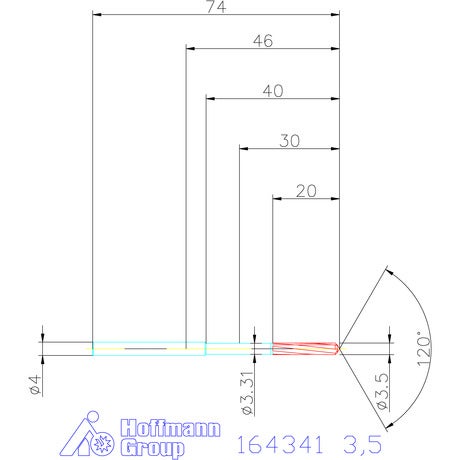

| Diameter ⌀ | 3.5 mm |
| Antal skär z | 4 |
| Utkragningslängd l1 | 40 mm |
| Totallängd l | 74 mm |
| Skärlängd lc | 20 mm |
| Borrdjup | 38 mm |
| Skaftdiameter ds | 4 mm |
| Skafttolerans | h6 |
| Brotschmån för diametern ⌀ riktvärde | 0.1 - 0.2 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.01 mm |
| Skärets undre avmått | 0.005 mm |
| Största skärdiameter | 3.51 mm |
| Matning f i stål < 1100 n/mm2 | 0.12 mm/v |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 30 m/min | N |
| Stål < 500 n/mm² | lämplig | 30 m/min | P |
| Stål < 750 n/mm² | lämplig | 25 m/min | P |
| Stål < 900 n/mm² | lämplig | 20 m/min | P |
| Alu | lämplig | 35 m/min | N |
| Cuzn | lämplig | 25 m/min | N |
| Stål < 1400 n/mm² | lämplig | 10 m/min | P |
| Inox < 900 n/mm² | lämplig | 15 m/min | M |
| Inox > 900 n/mm² | lämplig | 12 m/min | M |
| Gg(g) | lämplig | 10 m/min | K |
| Ti > 850 n/mm² | begränsat lämplig | 10 m/min | S |
| Stål < 1100 n/mm² | lämplig | 15 m/min | P |
| Alu > 10% si | begränsat lämplig | 25 m/min | N |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164341 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164341 |
|---|---|
| EAN | 4045197464279 |
