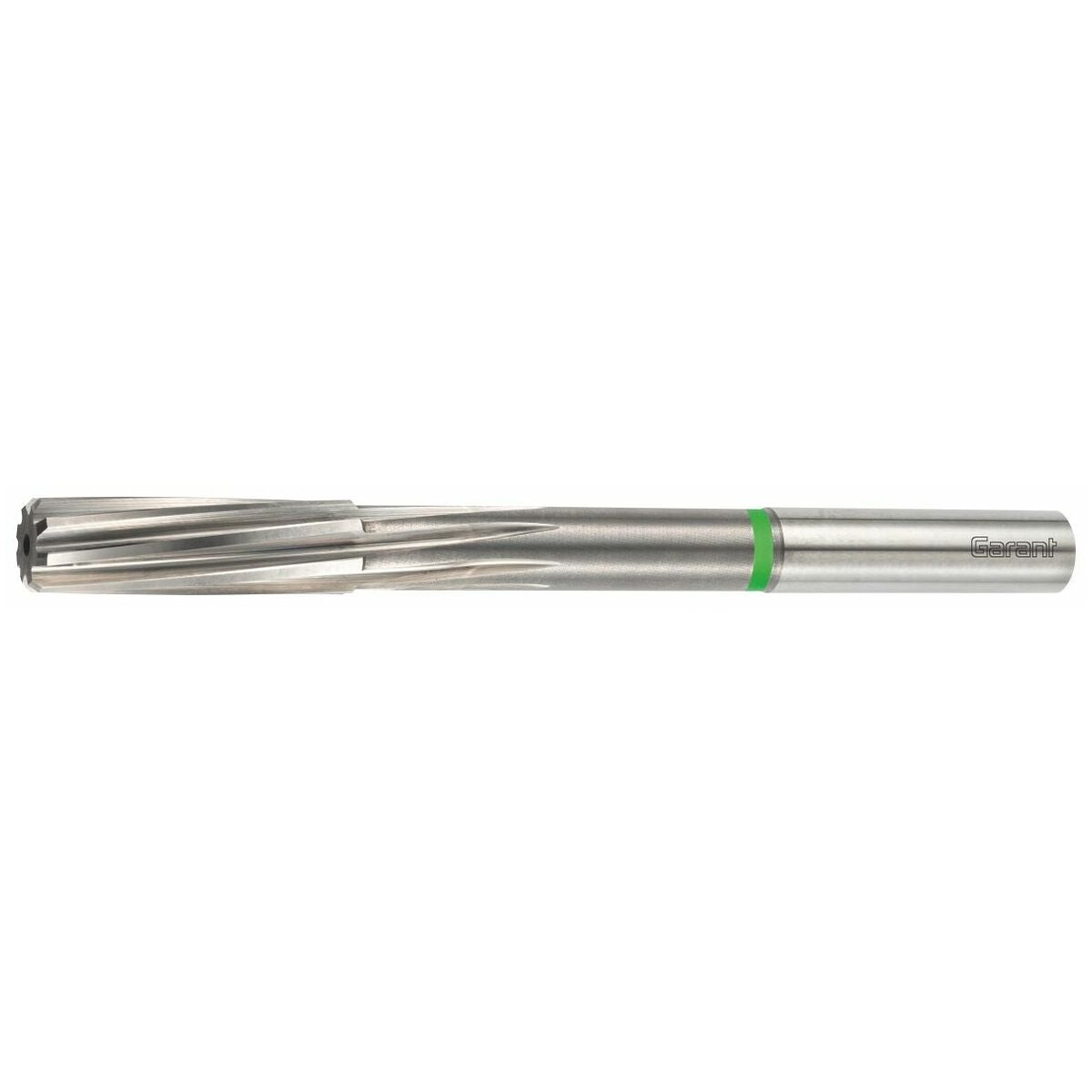

HM-NC-maskinbrotsch konfigurerbar obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
NC-anpassat utförande DIN 8093-2 med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar. Härigenom uppnås mycket hög rundgångsnoggrannhet och processäkerhet.
Det behövs inte längre några specialhållare vid användning av GARANT-NC-brotschar. Med långa skäreggar och vänsterspiral.
Brotscharna färdigslipade för passning enligt uppgifter.
Användningsdata
För brotschning av genomgående hål, eftersom spånen drivs ut i skärriktningen. Skärfasen kan också användas till bottenhål.
Anmärkning
För passning H7 se nr 164340 och 164341.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | VHM |
| Norm | DIN 8093 |
| För material (färgring) | grön |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | DIN 6535 HSC |
| Användning vid håltyp | vid genomgående hål |

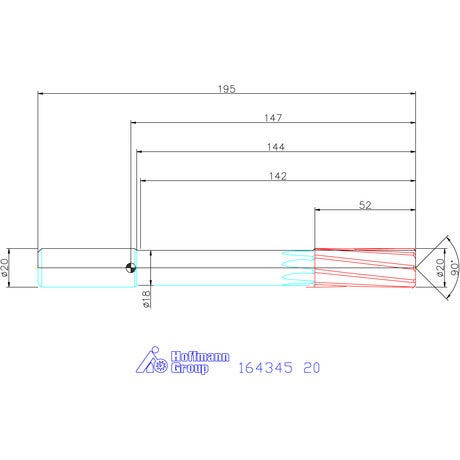

| Diameter ⌀ | 20 mm |
| Antal skär z | 8 |
| Utkragningslängd l1 | 143 mm |
| Totallängd l | 195 mm |
| Skärlängd lc | 52 mm |
| Borrdjup | 141 mm |
| Skaftdiameter ds | 20 mm |
| Skafttolerans | h6 |
| Brotschmån för diametern ⌀ riktvärde | 0.2 - 0.3 mm |
| ⌀-område | 19.21 - 20.2 mm |
| Konfigurerbara toleranser | C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF |
| Konfigurerbara egenskaper | 5; 6; 7; 8; 9; 10; 11; 12; 13 |
| Matning f i stål < 1100 n/mm2 | 0.2 mm/v |
Användningsdata
N
30
N
35
P
20
P
13
P
10
P
8
P
6
M
10
M
8
S
8
N
20
K
8
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164345 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164345 |
|---|---|
| EAN | 4045197463616 |
