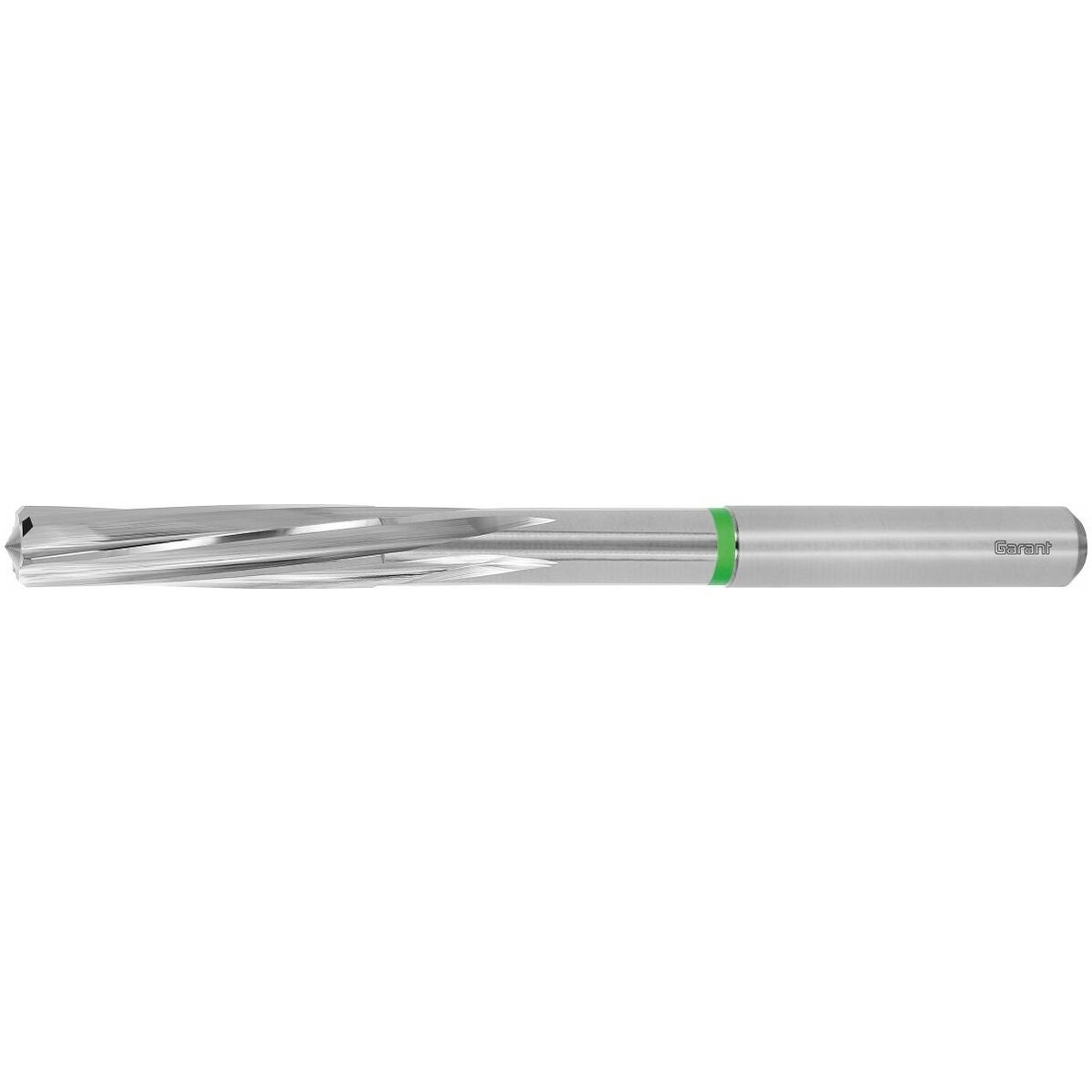

HM-NC-maskinbrotsch obelagd
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
NC-anpassat utförande liknande DIN 8093 med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar. Därigenom uppnås maximal rundgångsnogrannhet.
Toleransuppgifter:
Storlek 0,6 – 0,9: Tolerans för tillverkning eller skärkant 0/+0,004 mm.
Storlek 0,98 – 20: Brotschtillverknings- resp. eggtolerans enligt DIN 1420 för håltolerans H7.
Det behövs inte längre några specialhållare vid användning av GARANT-NC-brotschar. Med långa skäreggar och vänsterspiral.
Användningsdata
För brotschning av genomgående hål, eftersom spånen drivs ut i skärriktningen. Skärfasen kan även användas till bottenhål.
Anmärkning
Brotschar som nr 164340 och 164341 med andra diametrar och passningar se nr 164344 och 164345.
Teknisk data

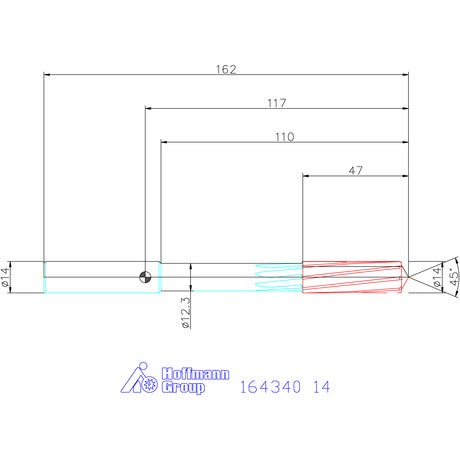

| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| För material (färgring) | grön |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | DIN 6535 HA |
| Användning vid håltyp | vid genomgående hål |
| Diameter ⌀ | 14 mm |
| Antal skär z | 8 |
| Utkragningslängd l1 | 110 mm |
| Totallängd l | 162 mm |
| Skärlängd lc | 47 mm |
| Borrdjup | 108 mm |
| Skaftdiameter ds | 14 mm |
| Brotschmån för diametern ⌀ riktvärde | 0.2 - 0.3 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.015 mm |
| Skärets undre avmått | 0.008 mm |
| Största skärdiameter | 14.015 mm |
| Matning f i stål < 1100 n/mm2 | 0.18 mm/v |
Användningsdata
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164340 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164340 |
|---|---|
| EAN | 4062406136710 |
