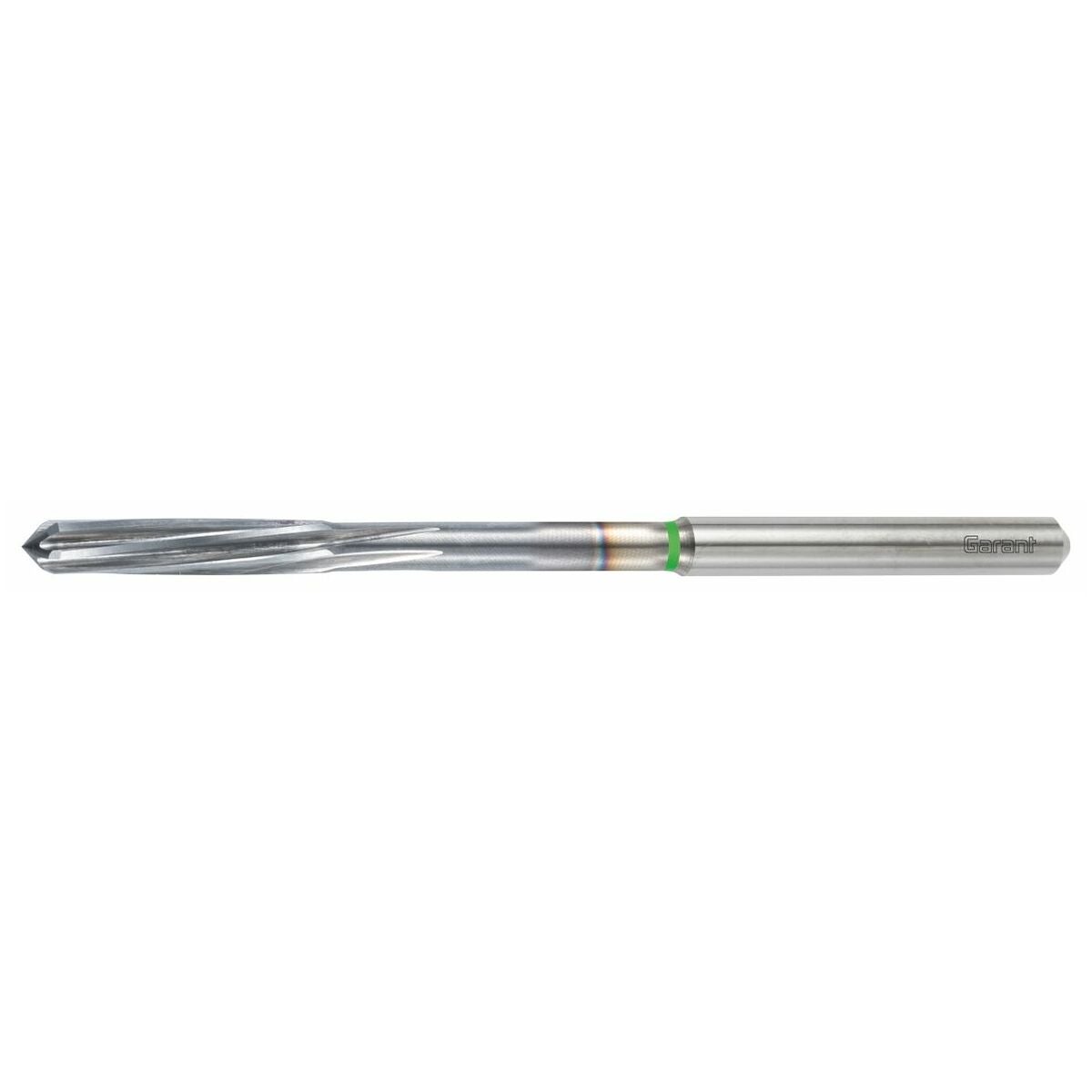

HM-NC-maskinbrotsch konfigurerbar TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
NC-anpassat utförande DIN 8093-2 med rak skaft-⌀ för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar. Härigenom uppnås mycket hög rundgångsnoggrannhet och processäkerhet.
Det behövs inte längre några specialhållare vid användning av GARANT-NC-brotschar. Med långa skäreggar och vänsterspiral.
Brotscharna färdigslipade för passning enligt uppgifter.
Användningsdata

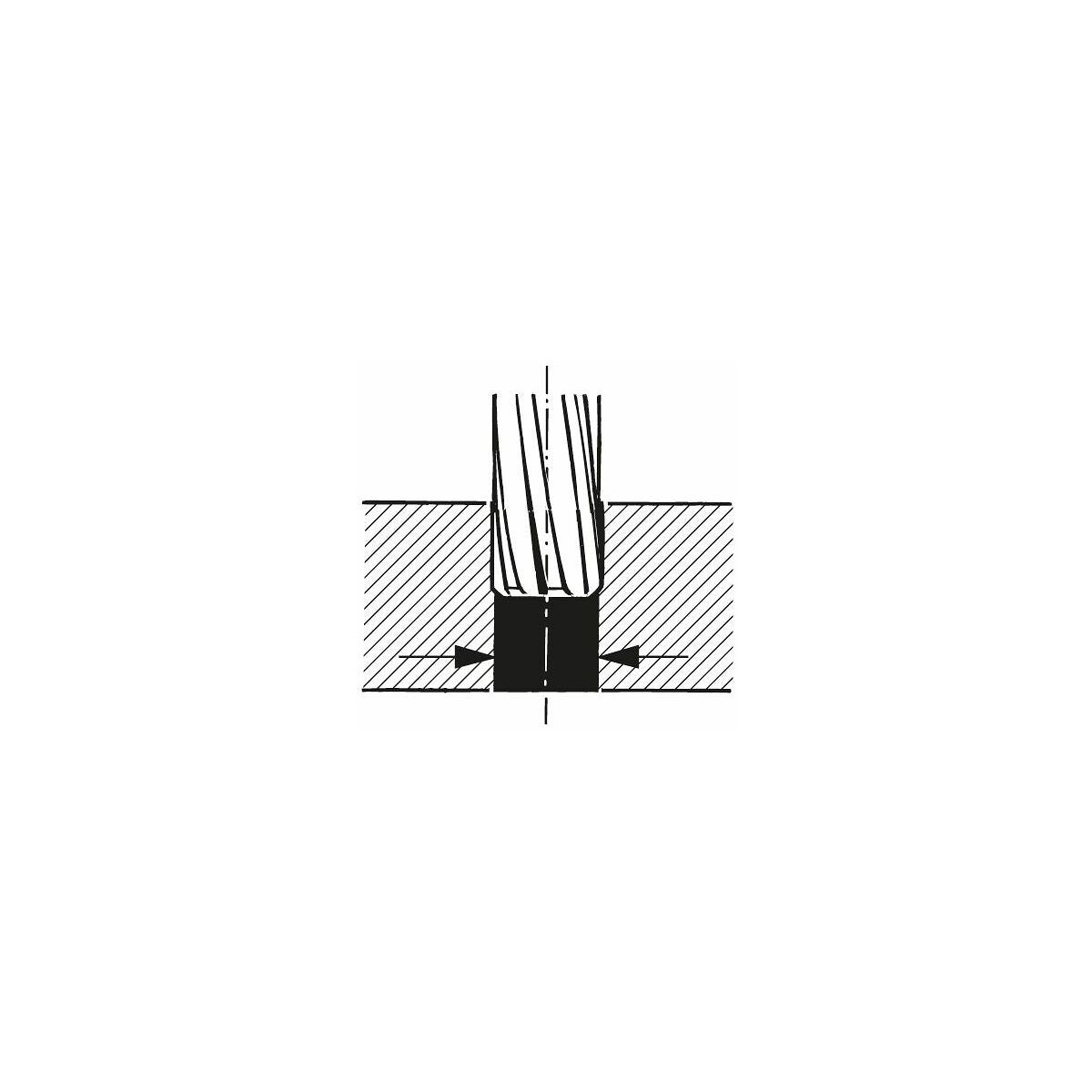

För brotschning av genomgående hål, eftersom spånen drivs ut i skärriktningen. Skärfasen kan också användas till bottenhål.
Anmärkning
För passning H7 se nr 164340 och 164341.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | VHM |
| Norm | DIN 8093 |
| För material (färgring) | grön |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Infästning | DIN 6535 HA med h6 |
| Användning vid håltyp | vid genomgående hål |

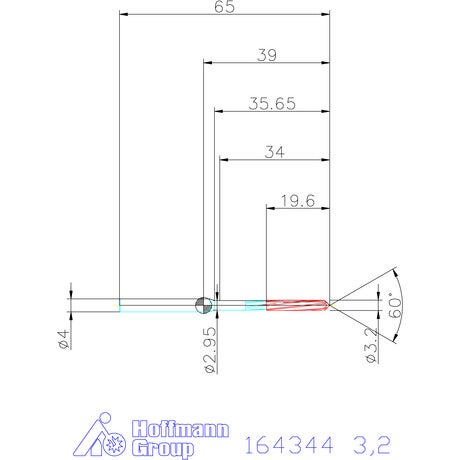

| Diameter ⌀ | 3.2 mm |
| Antal skär z | 6 |
| Utkragningslängd l1 | 37 mm |
| Totallängd l | 65 mm |
| Skärlängd lc | 18 mm |
| Borrdjup | 35 mm |
| Skaftdiameter ds | 4 mm |
| Skafttolerans | h6 |
| Brotschmån för diametern ⌀ riktvärde | 0.05 - 0.1 mm |
| ⌀-område | 3.01 - 3.35 mm |
| Konfigurerbara toleranser | C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfigurerbara egenskaper | 7; 8; 9; 10; 11; 12; 13 |
| Matning f i stål < 1100 n/mm2 | 0.12 mm/v |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 30 m/min | N |
| Stål < 500 n/mm² | lämplig | 30 m/min | P |
| Stål < 750 n/mm² | lämplig | 25 m/min | P |
| Stål < 900 n/mm² | lämplig | 20 m/min | P |
| Alu | lämplig | 35 m/min | N |
| Cuzn | lämplig | 25 m/min | N |
| Stål < 1400 n/mm² | lämplig | 10 m/min | P |
| Inox < 900 n/mm² | lämplig | 15 m/min | M |
| Inox > 900 n/mm² | lämplig | 12 m/min | M |
| Gg(g) | lämplig | 10 m/min | K |
| Ti > 850 n/mm² | begränsat användningsområde | 10 m/min | S |
| Stål < 1100 n/mm² | lämplig | 15 m/min | P |
| Alu > 10% si | begränsat användningsområde | 25 m/min | N |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164344 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164344 |
|---|---|
| EAN | 4045197854483 |
