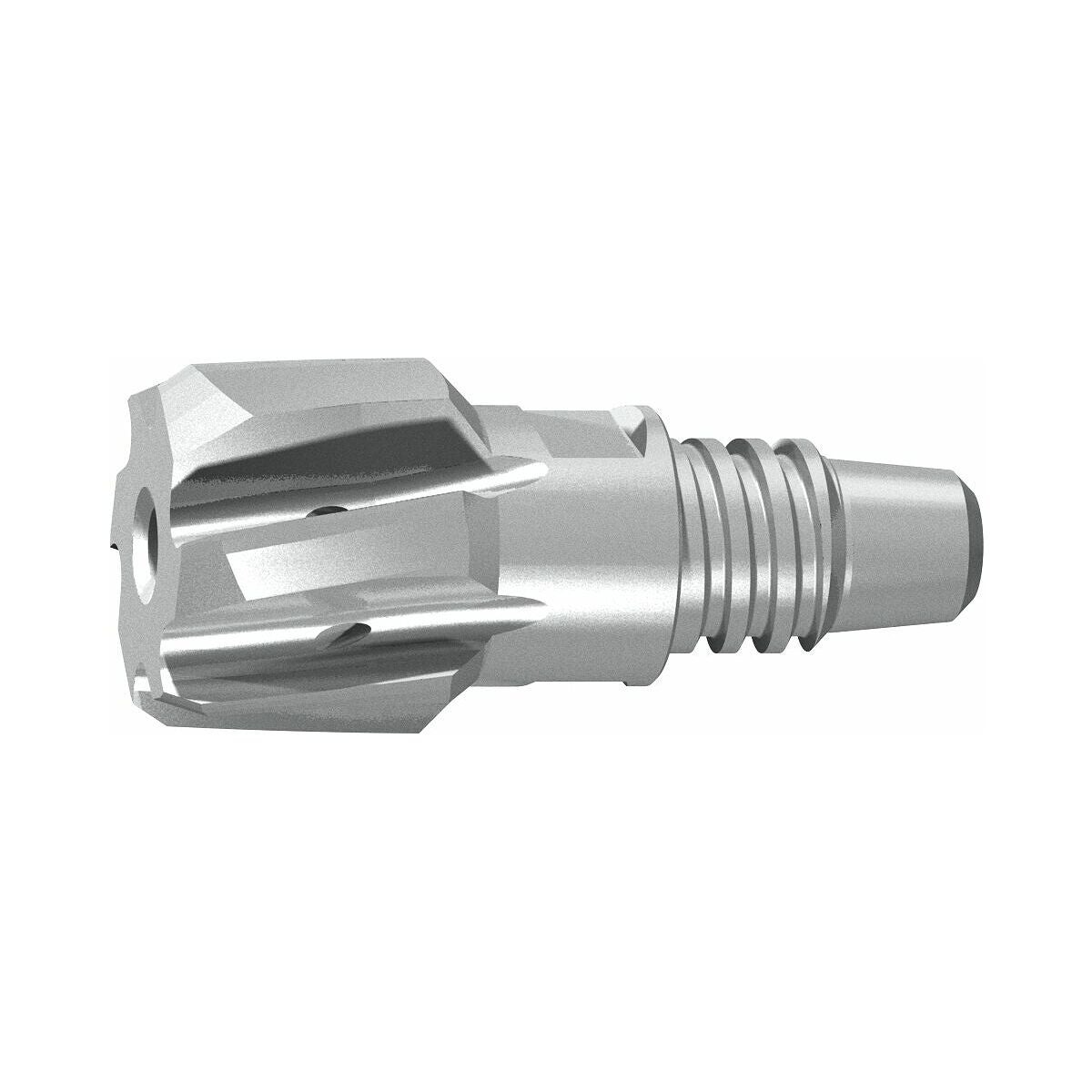

VHM-brotschhuvud HPC H7 rosfritt stål Genomgående hål TiAlN

Varumärke: Garant
Artikelnummer: 239730
Lagerstatus: I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog

Styckpris:

2 735 kr

Produktbeskrivning

Utförande
Brotschsystem med utbyteshuvud färdigslipar för passning IT7. Skärgeometrin anpassad efter tillämpningen.
Systemraxialkast ≤5 µm (i förhållande till huvud och hållare) i monterat tillstånd.
Med korta skäreggar och vänsterspiral.

Användningsdata
För brotschning av genomgående hål.
För HPC-/HSC-brotschning.

Anmärkning
Total användbar längd = L₁ (fixtur nr 239740 / 239745) + L (byteshuvud nr 239710 till 239720).
Passande chucknyckel nr 219987. Insats för momentnyckel nr 219986.
Andra storlekar kan levereras på förfrågan.
Anmärkning
Leveranstid: 4 veckor
Minsta orderkvantitet: 1 st
Kundspecifik specialtillverkning: Ordern får återkallas inom högst 3 arbetsdagar efter att orderbekräftelsen har mottagits. Retur medges inte.

Teknisk data

Serie	TopCut
Borrtolerans	H7
Passande grundhållare	GARANT TopCut
Bearbetningsstrategi	HPC
Användning vid håltyp	vid genomgående hål
Semi standard	ja
Produktslag	Skärinsats för brotschning
Skärmaterial	VHM
Norm	Verkstadsnorm
Beläggning	TiAlN
Invändig kylning	ja
Skärlängd l₁	12 mm
Huvudets längd l	22 mm
Hållarstorlek	12 mm
Antal skär z	6
⌀-område	13.201 - 14.2 mm
Konfigurerbara toleranser	Z; U; ZB; F; EF; FG; B; D; E; M; JS; EF; ZA; C; E; K; G; P; N; S; H; A; J; R; ZC; V; CD; D; Z; U; ZB; F; EF; FG; B; D; E; M; JS; EF; ZA; C; E; K; G; P; N; S; H; A; J; R; ZC; V; CD; D; Z; U; ZB; F; EF; FG; B; D; E; M; JS; EF; ZA; C; E; K; G; P; N; S; H; A; J; R; ZC; V; CD; D
Konfigurerbara egenskaper	6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13
