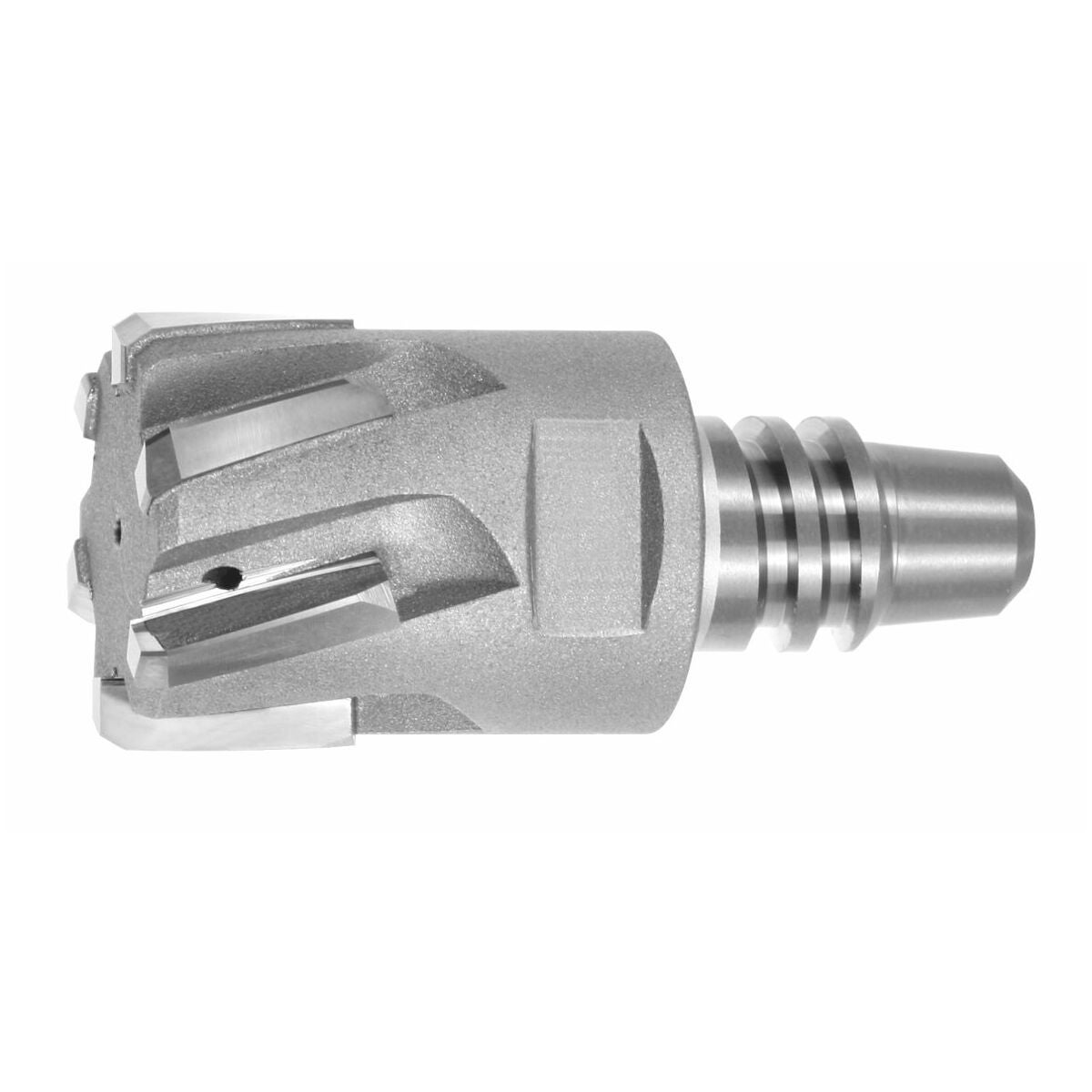

Cermet brotschhuvud HPC H7 stål Genomgående hål obelagd

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke: Garant
Artikelnummer: 239710
Lagerstatus: I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog

Produktbeskrivning

Utförande
Brotschsystem med utbyteshuvud färdigslipar för passning IT7. Skärgeometrin anpassad efter tillämpningen.
Systemraxialkast ≤5 µm (i förhållande till huvud och hållare) i monterat tillstånd.
Med korta skäreggar och vänsterspiral.

Användningsdata
För brotschning av genomgående hål.
För HPC-/HSC-brotschning.

Anmärkning
Total användbar längd = L₁ (fixtur nr 239740 / 239745) + L (byteshuvud nr 239710 till 239720).
Passande chucknyckel nr 219987. Insats för momentnyckel nr 219986.
Andra storlekar kan levereras på förfrågan.
Anmärkning
Leveranstid: 4 veckor
Minsta orderkvantitet: 1 st
Kundspecifik specialtillverkning: Annullering kan göras inom högst 3 arbetsdagar efter erhållen orderbekräftelse. Ingen återtagning är möjlig.

Teknisk data

Serie	TopCut
Borrtolerans	H7
Passande grundhållare	GARANT TopCut
Bearbetningsstrategi	HPC
Användning vid håltyp	vid genomgående hål
Semi standard	ja
Produktslag	Skärinsats för brotschning
Skärmaterial	Cermet
Norm	Verkstadsnorm
Beläggning	obelagd
Invändig kylning	ja
Skärlängd l₁	12 mm
Huvudets längd l	30 mm
Hållarstorlek	29 mm
Antal skär z	8
⌀-område	33.201 - 34.2 mm
Konfigurerbara toleranser	C; ZC; ZA; CD; Z; V; JS; EF; H; D; EF; R; B; G; K; N; ZB; M; U; J; E; E; FG; D; F; S; P; A; C; ZC; ZA; CD; Z; V; JS; EF; H; D; EF; R; B; G; K; N; ZB; M; U; J; E; E; FG; D; F; S; P; A; C; ZC; ZA; CD; Z; V; JS; EF; H; D; EF; R; B; G; K; N; ZB; M; U; J; E; E; FG; D; F; S; P; A
Konfigurerbara egenskaper	6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13

Användningsdata

	Lämplighet	V_c	ISO-Kod
Gg	mindre lämplig	160 m/min	K
Ggg	mindre lämplig	140 m/min	K
Stål < 750 n/mm²	lämplig	140 m/min	P
Stål < 1100 n/mm²	lämplig	120 m/min	P
Stål < 900 n/mm²	lämplig	140 m/min	P
Stål < 500 n/mm²	lämplig	140 m/min	P
Vått maximal	lämplig
Olja	lämplig
