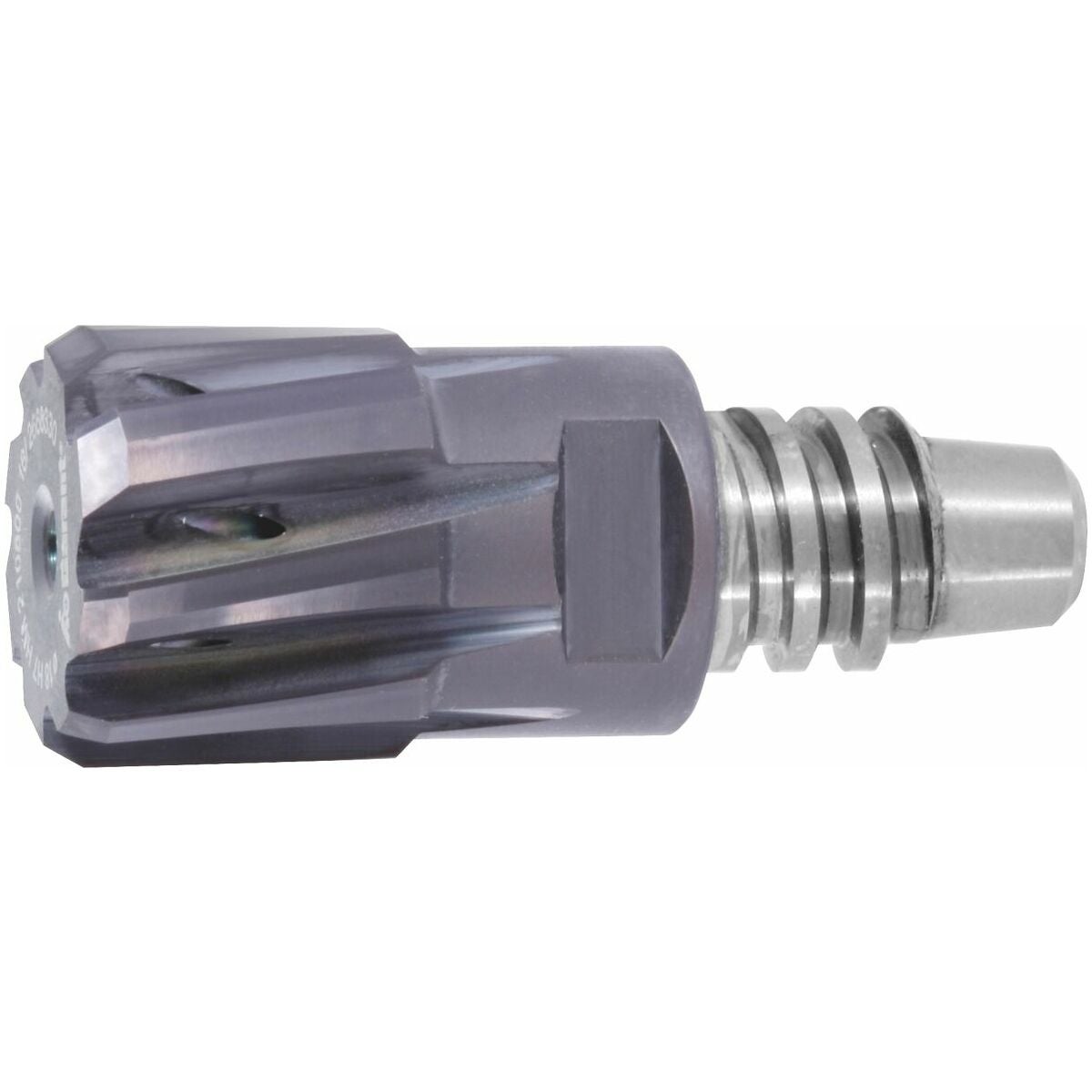

VHM-brotschhuvud HPC H7 stål Genomgående hål TiAlN
Styckpris:
2 619 kr
Produktbeskrivning
Utförande
Brotschsystem med utbyteshuvud färdigslipar för passning IT7. Skärgeometrin anpassad efter tillämpningen.
Systemraxialkast ≤5 µm (i förhållande till huvud och hållare) i monterat tillstånd.
Med korta skäreggar och vänsterspiral.
Användningsdata
För brotschning av genomgående hål.
För HPC-/HSC-brotschning.
Anmärkning
Total användbar längd = L1 (fixtur nr 239740 / 239745) + L (byteshuvud nr 239710 till 239720).
Passande chucknyckel nr 219987. Insats för momentnyckel nr 219986.
Andra storlekar kan levereras på förfrågan.
Teknisk data
| Serie | TopCut |
|---|---|
| Borrtolerans | H7 |
| Passande grundhållare | GARANT TopCut |
| Bearbetningsstrategi | HPC |
| Användning vid håltyp | för bottenhål |
| Semi standard | ja |
| Produktslag | Skärinsats för brotschning |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Beläggning | TiAlN |
| Invändig kylning | ja |

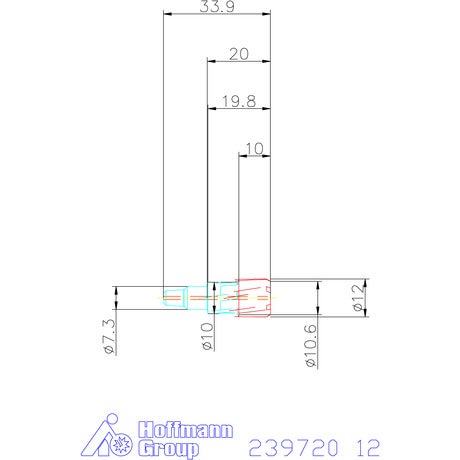

| Skärlängd l1 | 10 mm |
| Nominell⌀ d | 12 mm |
| Huvudets längd l | 20 mm |
| Hållarstorlek | 10 mm |
| Matning f i stål < 1100 n/mm2 | 0.6 mm/v |
| Nyckelvidd | 8 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Gg | lämplig | 80 m/min | K |
| Ggg | lämplig | 60 m/min | K |
| Stål < 750 n/mm² | lämplig | 120 m/min | P |
| Stål < 1100 n/mm² | lämplig | 120 m/min | P |
| Stål < 900 n/mm² | lämplig | 120 m/min | P |
| Vått minimal | lämplig | ||
| Vått maximal | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=239720 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 239720 |
|---|---|
| EAN | 4045197575487 |
