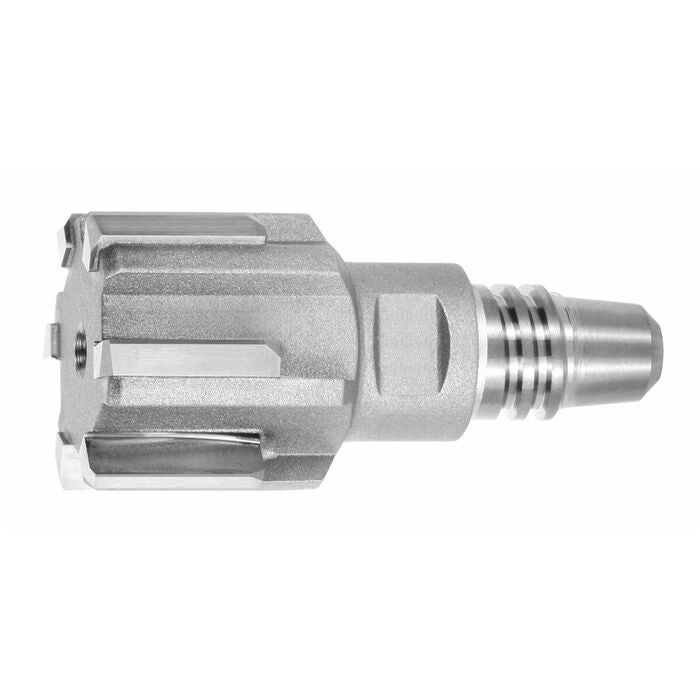

Cermet brotschhuvud HPC H7 stål bottenhål obelagd
Styckpris:
2 906 kr
Produktbeskrivning
Utförande
Brotschsystem med utbyteshuvud färdigslipar för passning IT7. Skärgeometrin anpassad efter tillämpningen.
Systemraxialkast ≤5 µm (i förhållande till huvud och hållare) i monterat tillstånd.
Med korta skäreggar och raka spår.
Användningsdata
För brotschning av bottenhål.
För HPC-/HSC-brotschning.
Anmärkning
Total användbar längd = L1 (fixtur nr 239740 / 239745) + L (byteshuvud nr 239710 till 239720).
Passande chucknyckel nr 219987. Insats för momentnyckel nr 219986.
Andra storlekar kan levereras på förfrågan.
Teknisk data
| Serie | TopCut |
|---|---|
| Borrtolerans | H7 |
| Passande grundhållare | GARANT TopCut |
| Bearbetningsstrategi | HPC |
| Användning vid håltyp | för bottenhål |
| Semi standard | ja |
| Produktslag | Skärinsats för brotschning |
| Skärmaterial | Cermet |
| Norm | Verkstadsnorm |
| Beläggning | obelagd |
| Invändig kylning | ja |

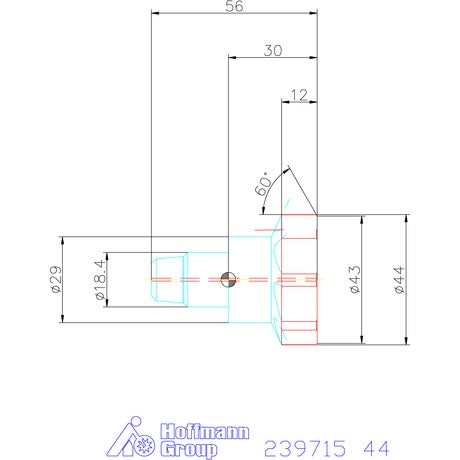

| Skärlängd l1 | 12 mm |
| Nominell⌀ d | 44 mm |
| Huvudets längd l | 30 mm |
| Hållarstorlek | 29 mm |
| Matning f i stål < 1100 n/mm2 | 0.8 mm/v |
| Nyckelvidd | 24 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Gg | mindre lämplig | 160 m/min | K |
| Ggg | mindre lämplig | 140 m/min | K |
| Stål < 750 n/mm² | lämplig | 140 m/min | P |
| Stål < 1100 n/mm² | lämplig | 120 m/min | P |
| Stål < 900 n/mm² | lämplig | 140 m/min | P |
| Stål < 500 n/mm² | lämplig | 140 m/min | P |
| Vått maximal | lämplig | ||
| Olja | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=239715 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 239715 |
|---|---|
| EAN | 4062406115715 |
