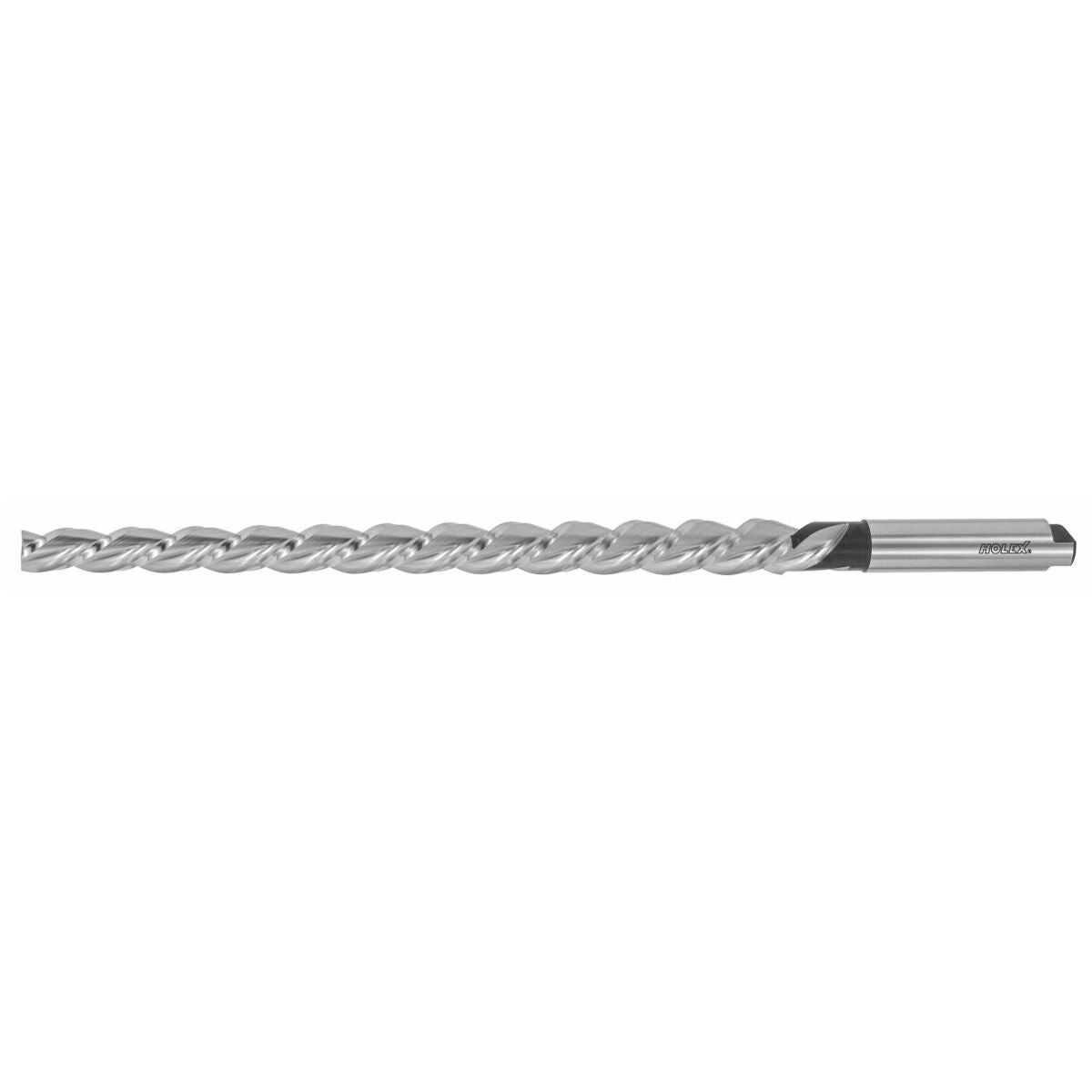

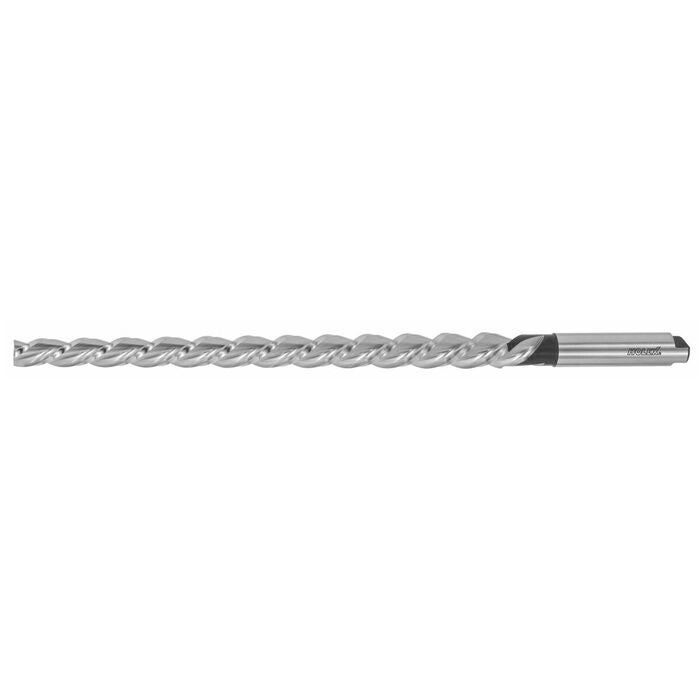

Stifthåls-skalbrotsch obelagd
Styckpris:
477 kr
Produktbeskrivning
Utförande
Med 45°-vänsterspiral, spånavgång i skärriktningen.
Användningsdata
På maskiner för genomgående, koniska hål. Spiralens arbetssätt kräver en stor spånavgång (förborra inte för stort). För koniska pinnar enligt ISO 2339, 8736, 8737 (DIN 1, 7977, 7978), DIN 258 och 1447.
Rekommendation
För utgångshålet används borr för koniska pinnar nr 116310.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS E |
| Norm | DIN 2179 |
| För material (färgring) | Utan |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft med h9 |
| Konförhållande | 1:50 |
| Spiralvinkel | 45 grad |

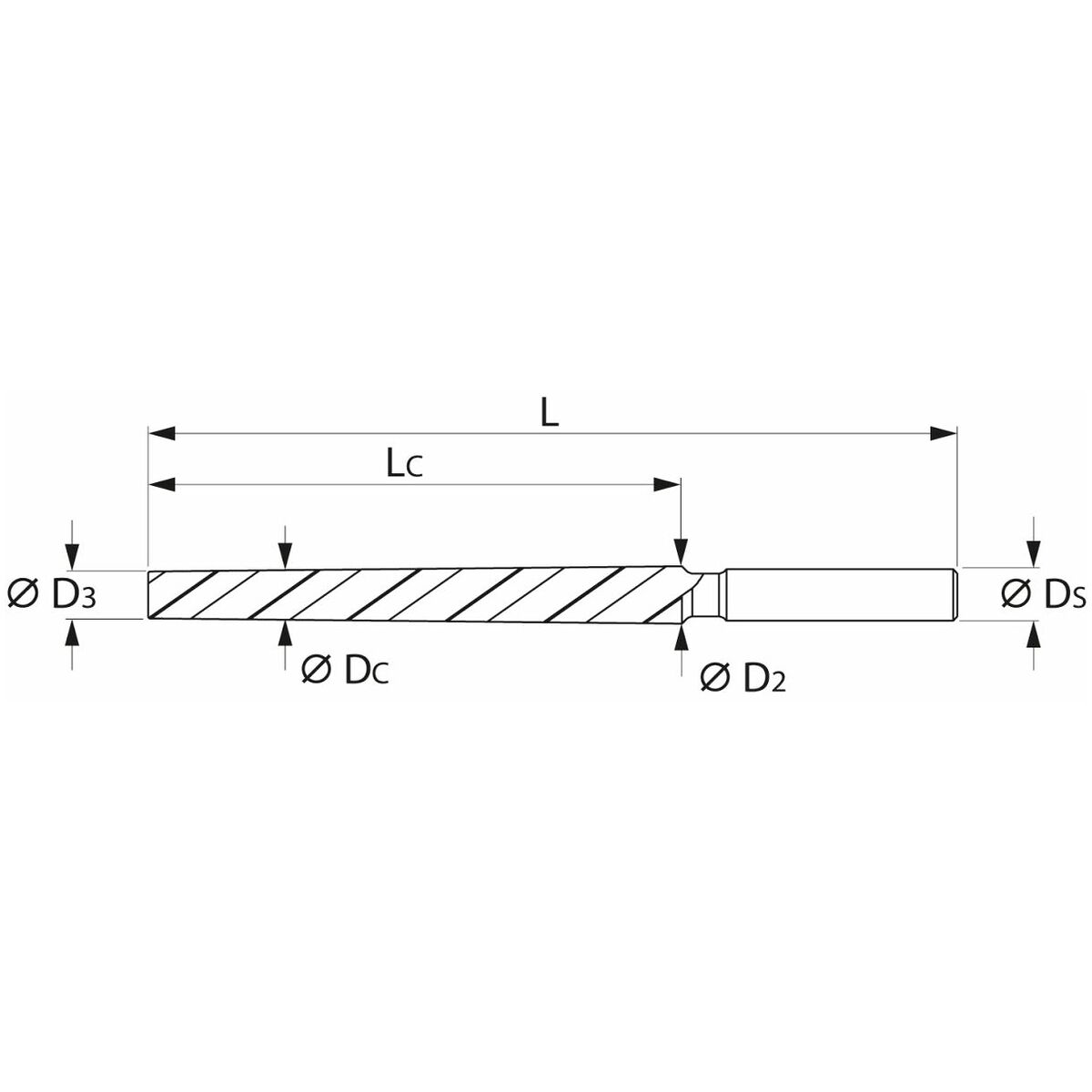

| Diameter ⌀ | 5 mm |
| Matning f i stål < 500 n/mm2 | 0.1 mm/v |
| Totallängd l | 122 mm |
| Skärlängd lc | 73 mm |
| Stor diameter d2 | 6.36 mm |
| Liten diameter d3 | 4.9 mm |
| Skaftdiameter ds | 6.3 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 20 m/min | N |
| Stål < 500 n/mm² | lämplig | 15 m/min | P |
| Stål < 750 n/mm² | lämplig | 10 m/min | P |
| Stål < 900 n/mm² | mindre lämplig | 7 m/min | P |
| Alu | lämplig | 20 m/min | N |
| Vått maximal | lämplig | ||
| Olja | lämplig | ||
| Aluminium, plast | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=161600 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 161600 |
|---|---|
| EAN | 4045197089052 |
