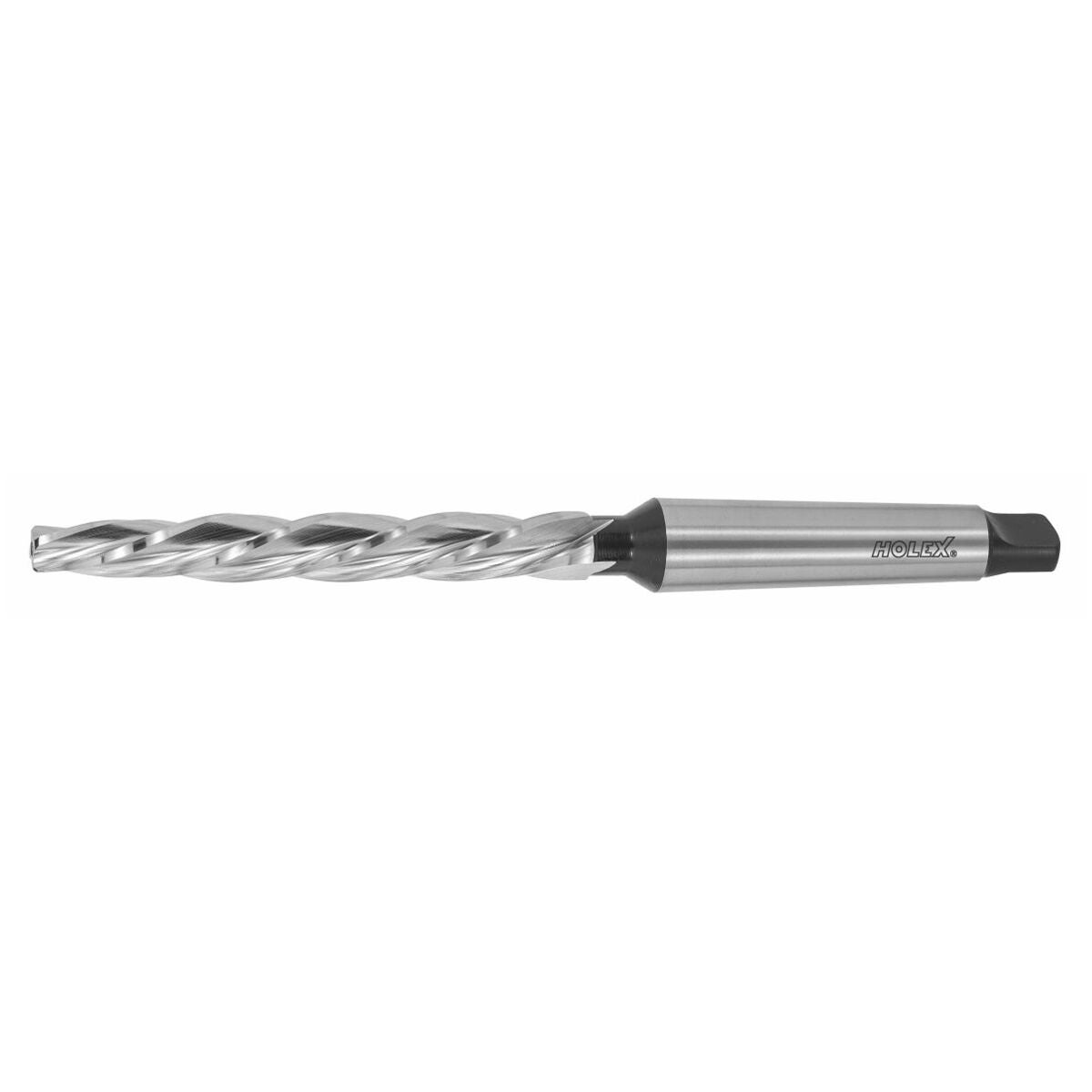

Nithålsbrotsch obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Koniskt stigande skärfas på en längd av ca 3 × nominell ⌀. Mycket stabil genom den starka kärnan och den välvda skärryggen. Tunna spån tack vare spiralspåren och det efter storleken varierande antalet skär.
4 skär på strl 10 − 28 mm.
5 skär på strl 32 mm.
Användningsdata

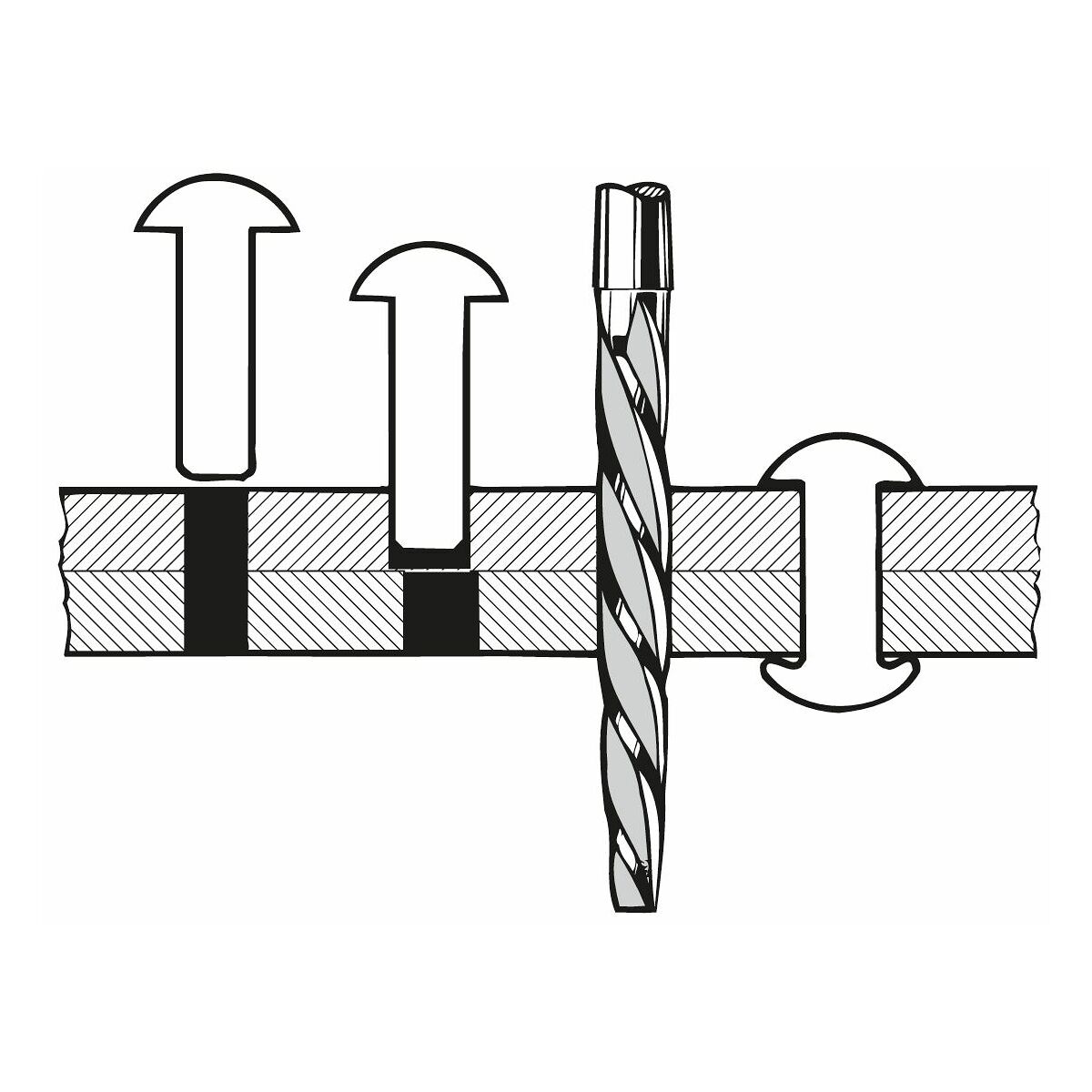

Används särskilt vid montering av komponenter med förskjutet liggande hål som måste upprymmas eller när nithål måste förstoras. Vid tryckkärlstillverkning används nithålsbrotschar i tryckluftsdrivna handborrmaskiner.
Anmärkning
Passande reducermuffar för verktyg med MK-skaft se nr 343000-343530.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS |
| Norm | DIN 311 |
| För material (färgring) | Utan |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | Morsekona |
| Användning vid håltyp | vid genomgående hål |
| Spiralvinkel | 25 grad |

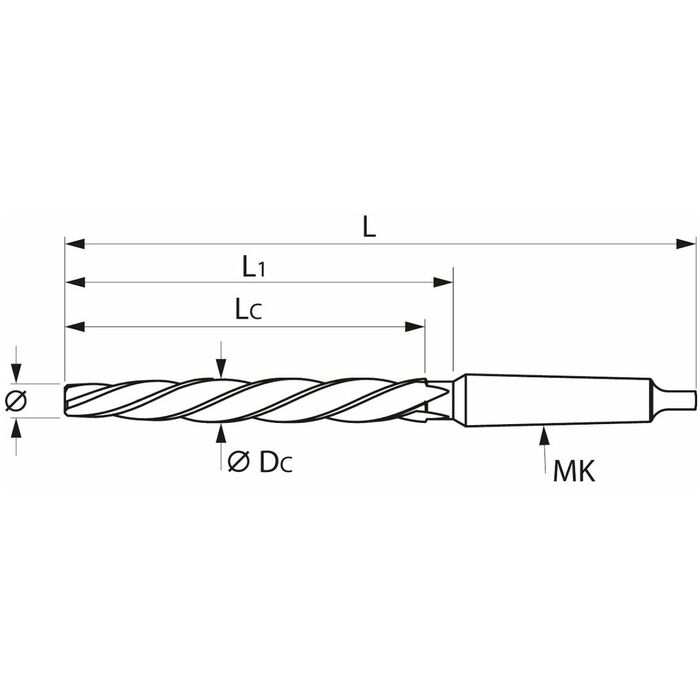

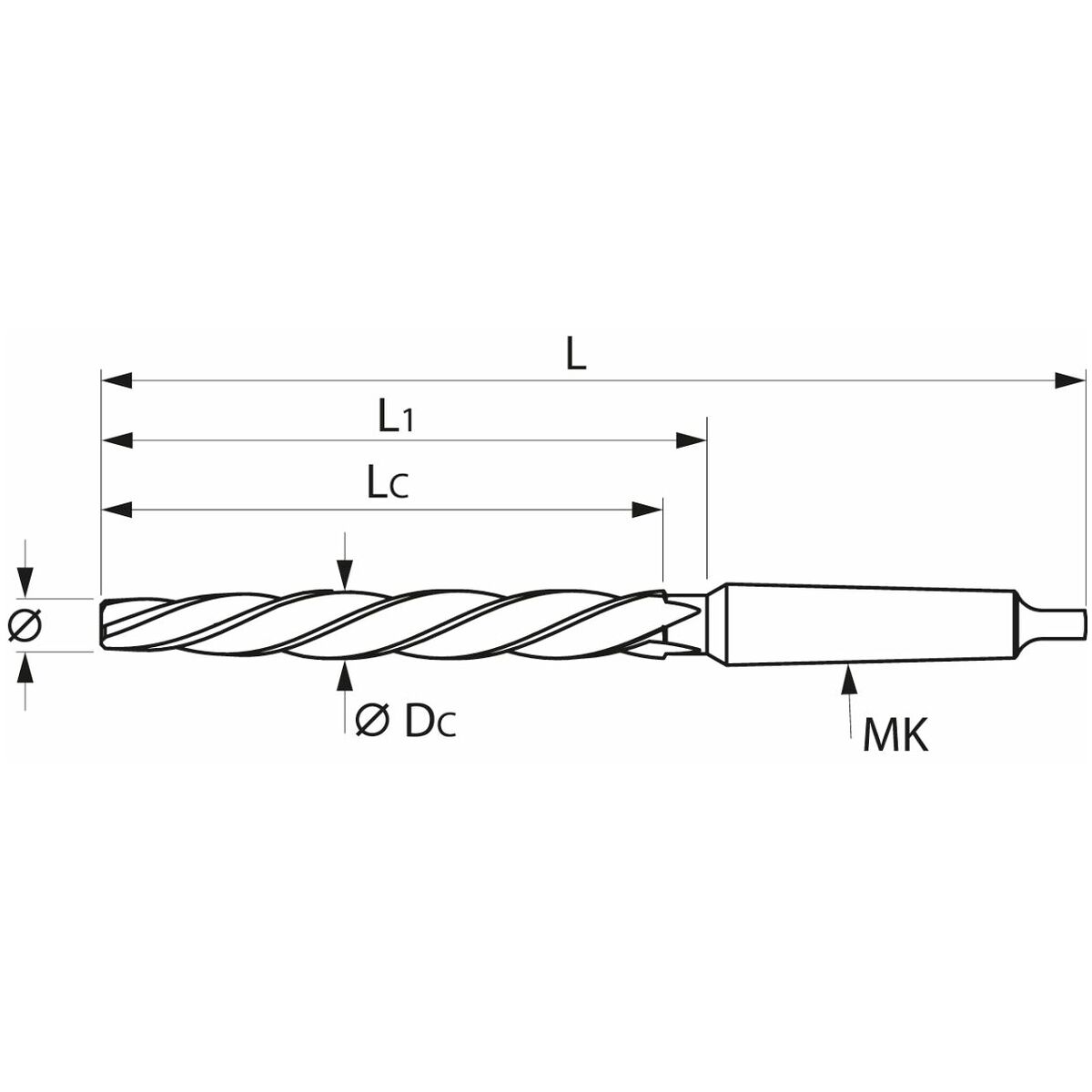

| Diameter ⌀ | 23 mm |
| Tolerans nom.-⌀ | k11 |
| Matning f i stål < 500 n/mm2 | 0.25 mm/v |
| Antal skär z | 4 |
| ⌀ vid skärfas | 16.4 mm |
| Utkragningslängd l1 | 182 mm |
| Morsekona mk storlek | 3 |
| Totallängd l | 281 mm |
| Skärlängd lc | 165 mm |
| Borrdjup | 180 mm |
| Skaftmått | 3 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 20 m/min | N |
| Stål < 500 n/mm² | lämplig | 15 m/min | P |
| Stål < 750 n/mm² | lämplig | 10 m/min | P |
| Stål < 900 n/mm² | mindre lämplig | 7 m/min | P |
| Alu | lämplig | 20 m/min | N |
| Vått maximal | lämplig | ||
| Olja | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=162800 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 162800 |
|---|---|
| EAN | 4045197089373 |
