Holex
Maskinbrotsch konfigurerbar 13 mm Maskinbrotsch konfigurerbar 13 mm Maskinbrotsch konfigurerbar 13 mm Maskinbrotsch konfigurerbar 13 mm Maskinbrotsch konfigurerbar 13 mm

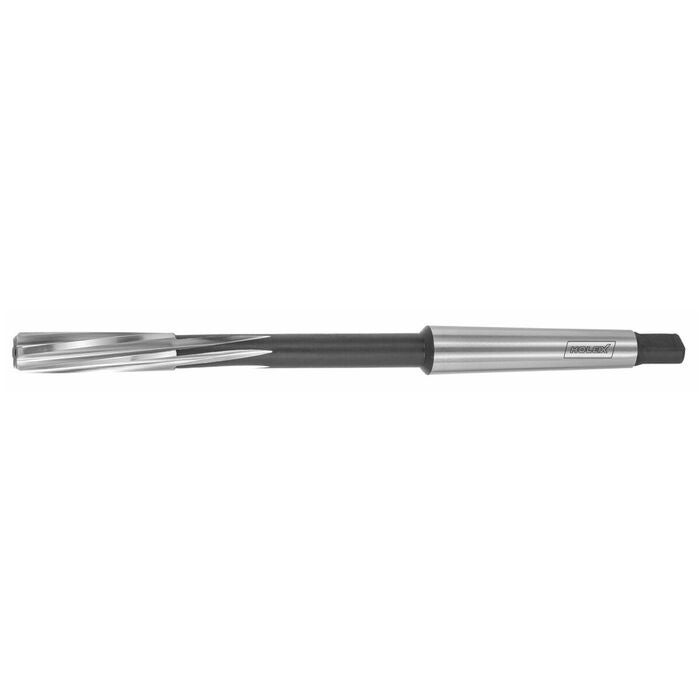

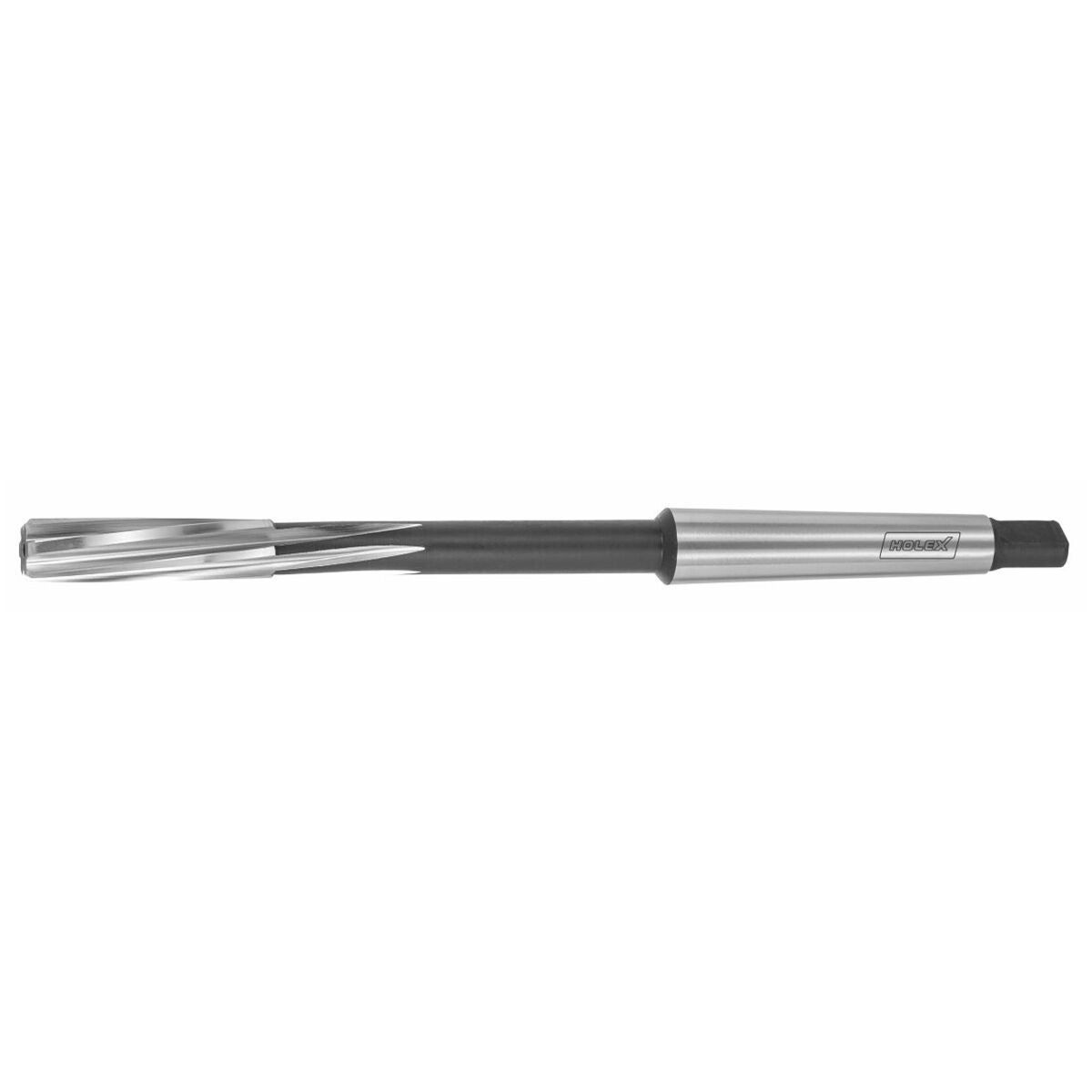

Maskinbrotsch konfigurerbar obelagd

  • Välj
  • 3
  • 3,5
  • 4
  • 4,5
  • 5
  • 5,5
  • 6
  • 6,5
  • 7
  • 7,5
  • 8
  • 8,5
  • 9
  • 9,5
  • 10
  • 10,5
  • 11
  • 11,5
  • 12
  • 12,5
  • 13
  • 13,5
  • 14
  • 14,5
  • 15
  • 15,5
  • 16
  • 16,5
  • 17
  • 17,5
  • 18
  • 18,5
  • 19
  • 19,5
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
Varumärke
Holex
Artikelnummer
164180
Skärmaterial: HSS ENorm: DIN 208 BSpiralvinkel: 7-8 gradSkaft: MorsekonaAnvändning vid håltyp: vid genomgående hål

Nedladdningsbara filer

Vändkatalog

Produktbeskrivning

Utförande
Brotschar färdigslipade för passning enligt dina uppgifter.
Jämnt antal skär med oregelbundet avstånd mellan skären. Hålet blir helt runt och fritt från kuggmärken. Den cylindriska stödlisten på ytterdiametern polerar hålet och styr brotschen. Monteringsskaftet är koniskt.

Användningsdata

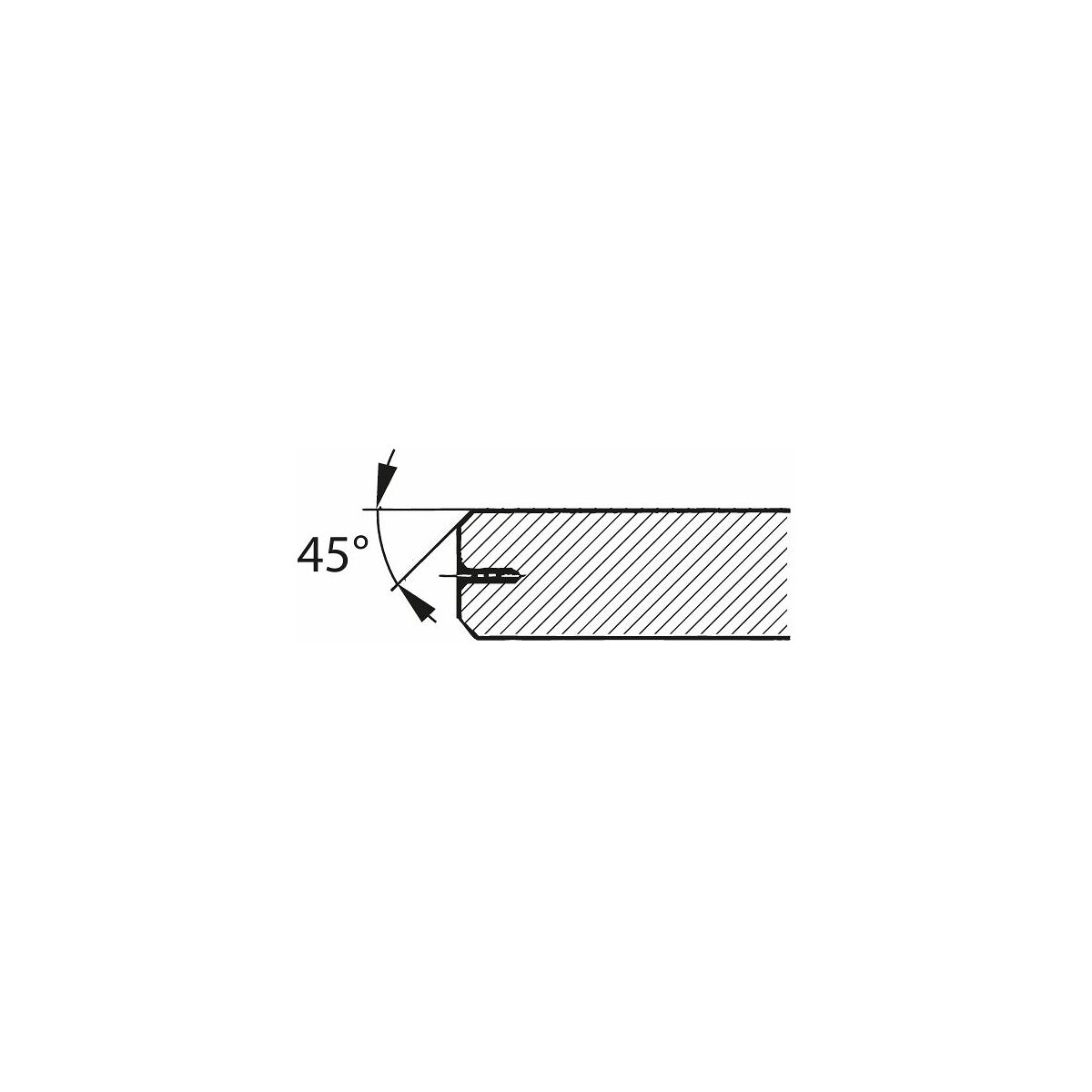

För brotschning av genomgående hål, eftersom spånen drivs ut i skärriktningen. Kan även användas till bottenhål tack vare den korta skärfasen.

Anmärkning
För passning H7, se nr 164000.
Passande reducermuffar för verktyg med MK-skaft se nr 343000-343530.

Teknisk data

Produktslag Phillips-BIT
Skärmaterial HSS E
Norm DIN 208 B
För material (färgring) Utan
Beläggning obelagd
Invändig kylning nej
Infästning Morsekona

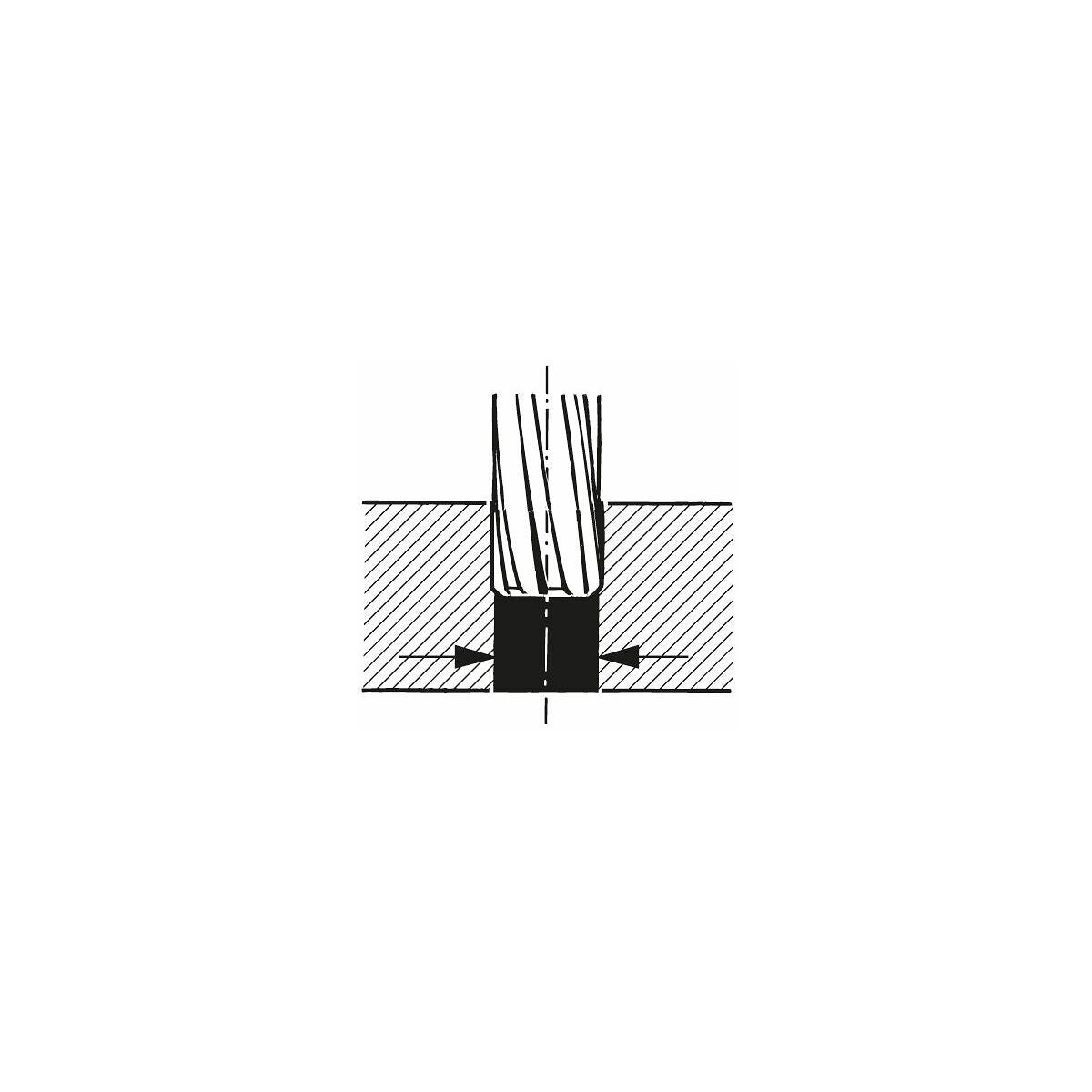

Användning vid håltyp vid genomgående hål
Spiralvinkel 7-8 grad

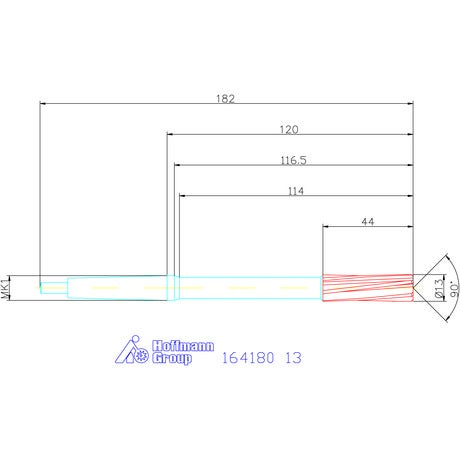

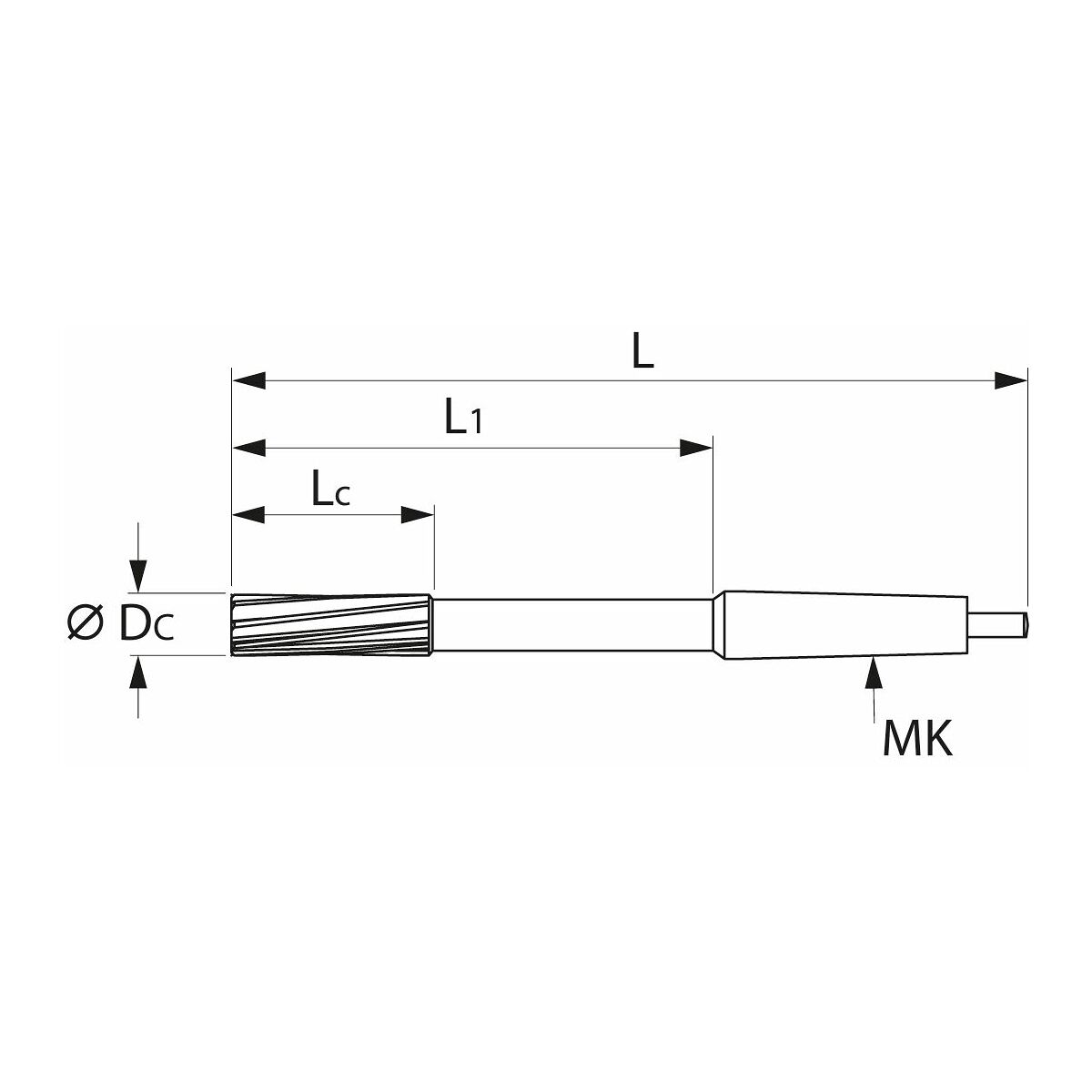

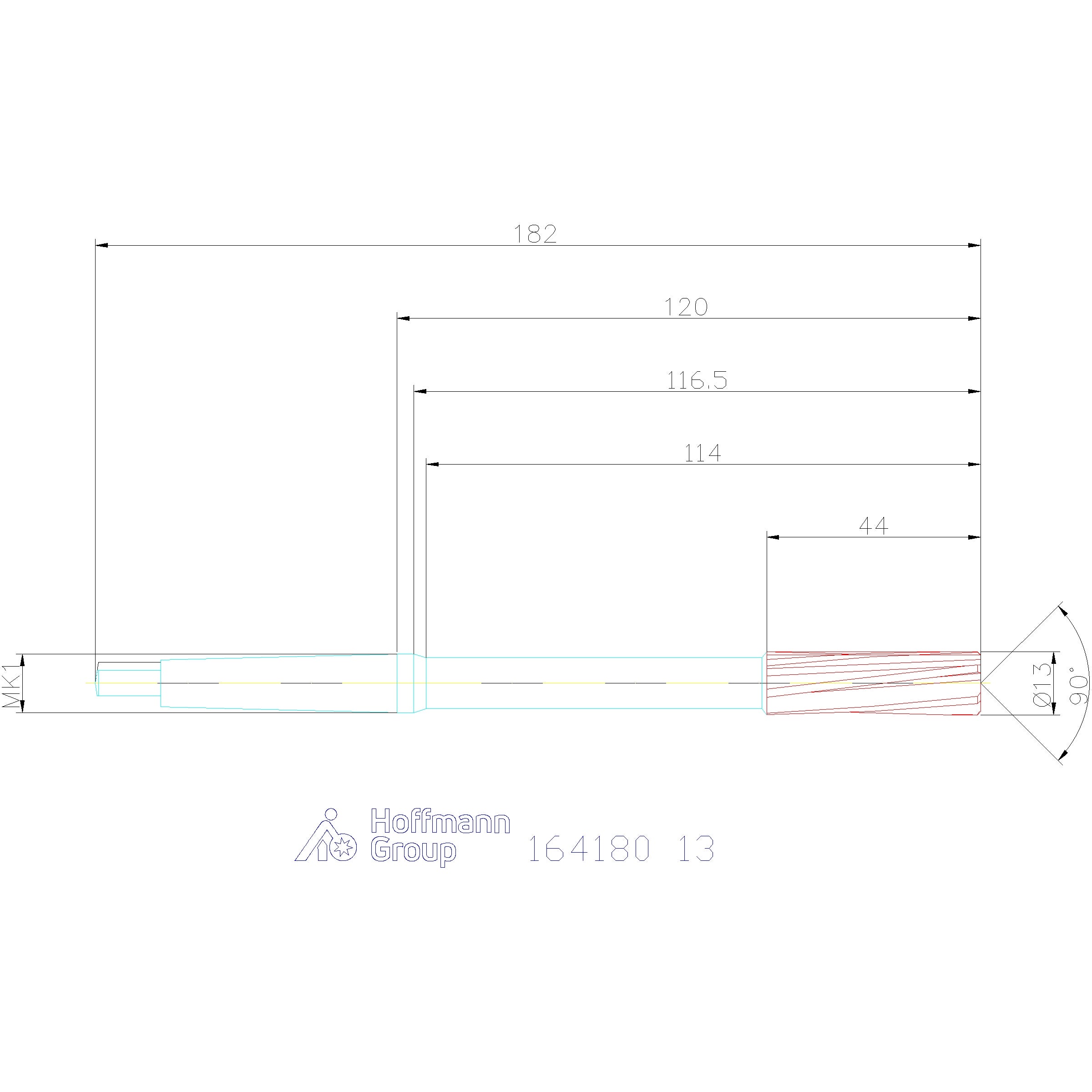

Diameter ⌀ 13 mm
Utkragningslängd l1 115 mm
Morsekona mk storlek 1
Totallängd l 182 mm
Skärlängd lc 44 mm
Borrdjup 113 mm
Matning f i stål < 750 n/mm2 0.15 mm/v
Brotschmån för diametern ⌀ riktvärde 0.2 - 0.3 mm
⌀-område 12.61 - 13.2 mm

Användningsdata

Lämplighet Vc ISO-Kod
Alu (kortspånig) lämplig 20 m/min N
Stål < 500 n/mm² lämplig 15 m/min P
Stål < 750 n/mm² lämplig 10 m/min P
Stål < 900 n/mm² lämplig 7 m/min P
Alu lämplig 20 m/min N
Stål < 1400 n/mm² mindre lämplig 4 m/min P
Inox < 900 n/mm² lämplig 5 m/min M
Inox > 900 n/mm² mindre lämplig 5 m/min M
Gg(g) mindre lämplig 5 m/min K
Ti > 850 n/mm² mindre lämplig 5 m/min S
Stål < 1100 n/mm² lämplig 5 m/min P
Cu mindre lämplig 13 m/min N
Vått maximal lämplig
Olja lämplig
Alu > 10% si mindre lämplig
Aluminium, plast mindre lämplig

Media

ToolScout https://toolscout.com/processdata?articlenumber=164180
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer 164180
EAN 4045197092335
