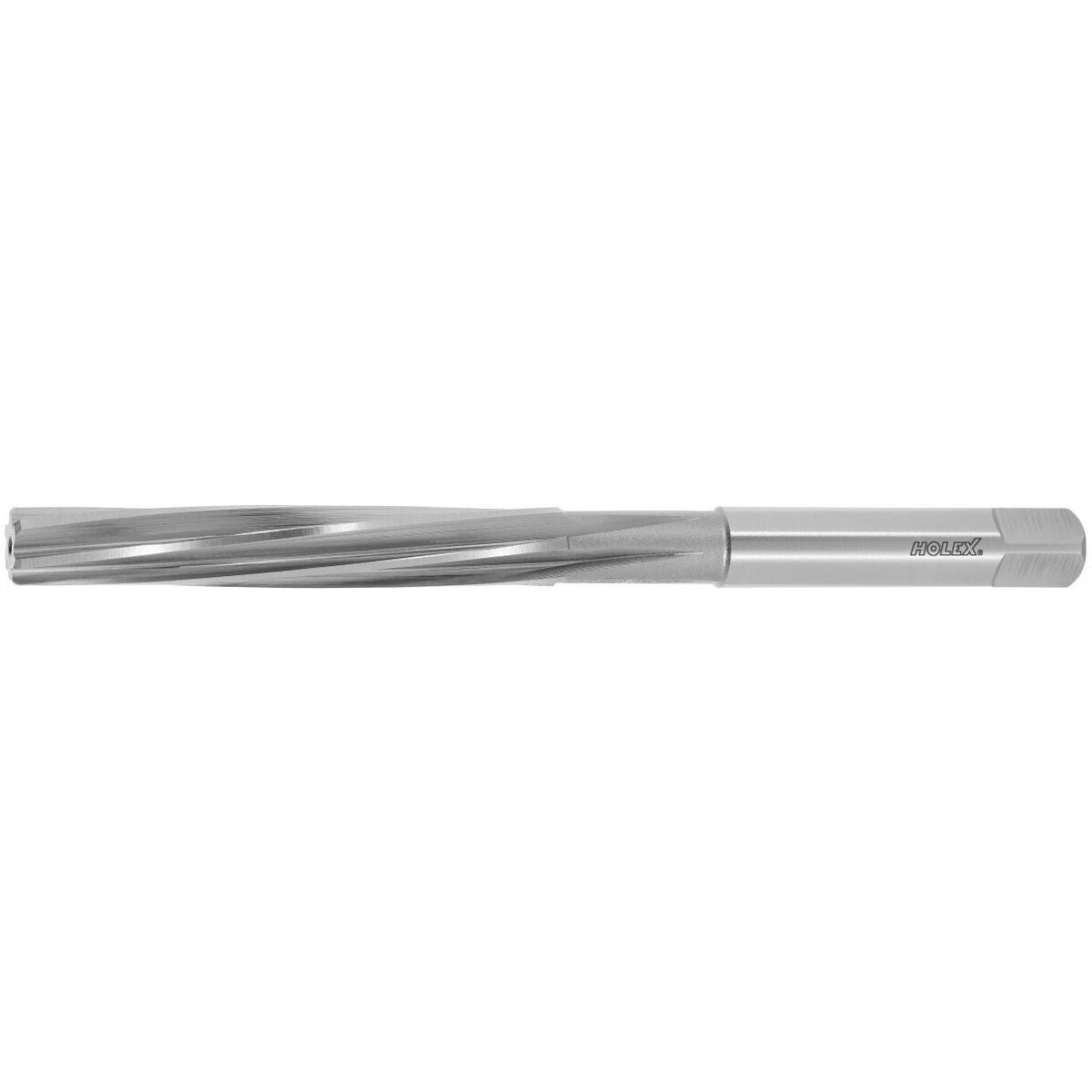

Handbrotsch H7
Styckpris:
268 kr
Produktbeskrivning
Utförande
Med vänsterspiral 7−8° och lång skärfas över 1/5 av egglängden. Jämnt antal tänder med ojämn delning för runda hål fria från kuggmärken. Den cylindriska stödlisten på ytterdiametern polerar hålet och styr brotschen.
Användningsdata
För genomgående hål (inte för bottenhål). Även lämplig för avbrutna hål.
Anmärkning
Handbrotscharna färdigslipade för valfri passning. Kan beställas med nr 160200.
Passande gängkloppa se nr 148350; 148200; 148410 och förlängningstänger nr 149400.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS |
| Norm | DIN 206 B |
| För material (färgring) | Utan |
| Användning vid håltyp | vid genomgående hål |
| Spiralvinkel | 7-8 grad |

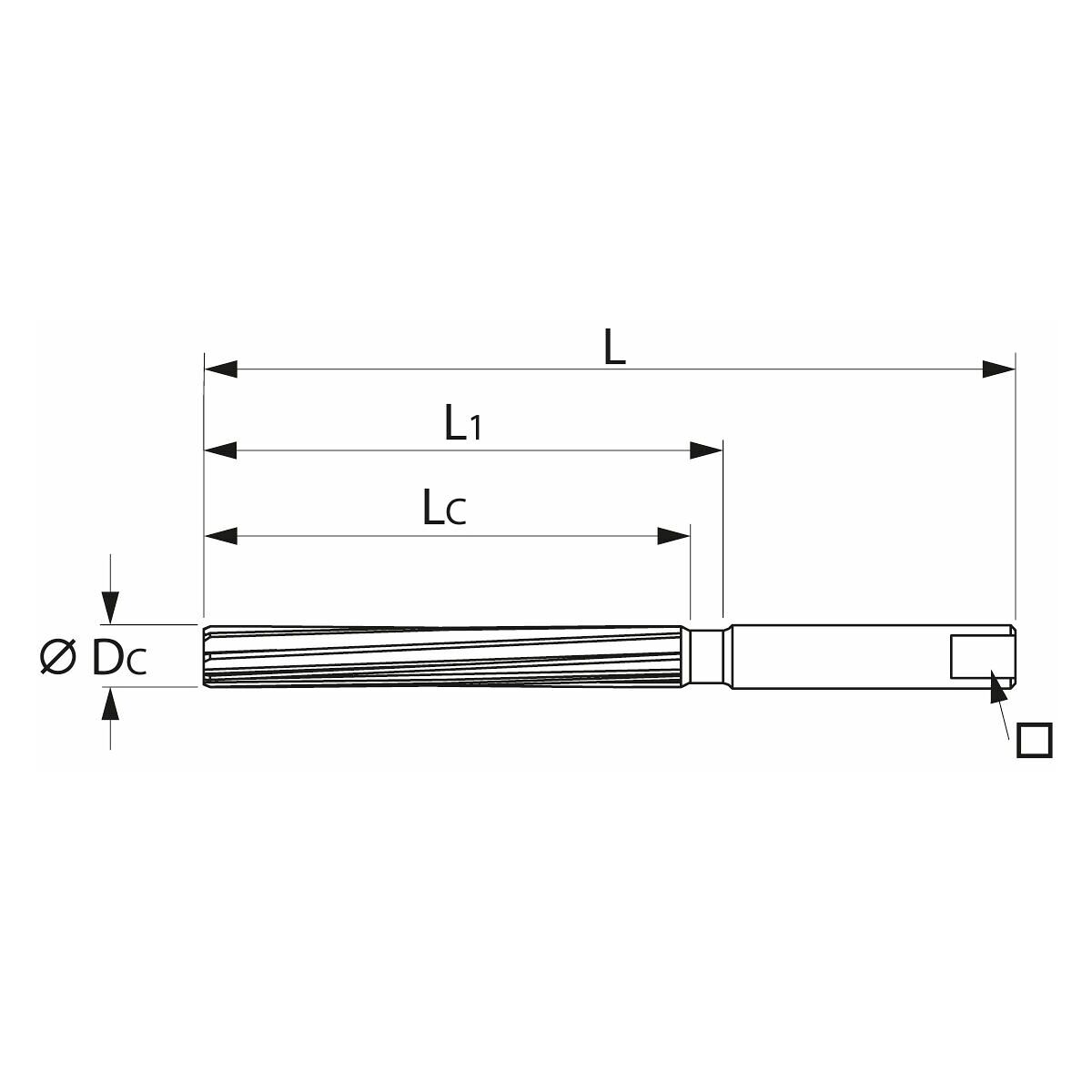

| Totallängd l | 215 mm |
| Skärlängd lc | 107 mm |
| Skaftstorlek □ | 18 mm |
| Diameter ⌀ | 22 mm |
| Utkragningslängd l1 | 132 mm |
| Borrdjup | 130 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.017 mm |
| Skärets undre avmått | 0.009 mm |
| Största skärdiameter | 22.017 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | ||
| Olja | lämplig | ||
| Stål < 500 n/mm² | lämplig | ||
| Stål < 750 n/mm² | lämplig | ||
| Stål < 900 n/mm² | mindre lämplig | ||
| Torrt | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=160150 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 160150 |
|---|---|
| EAN | 4045197937346 |
