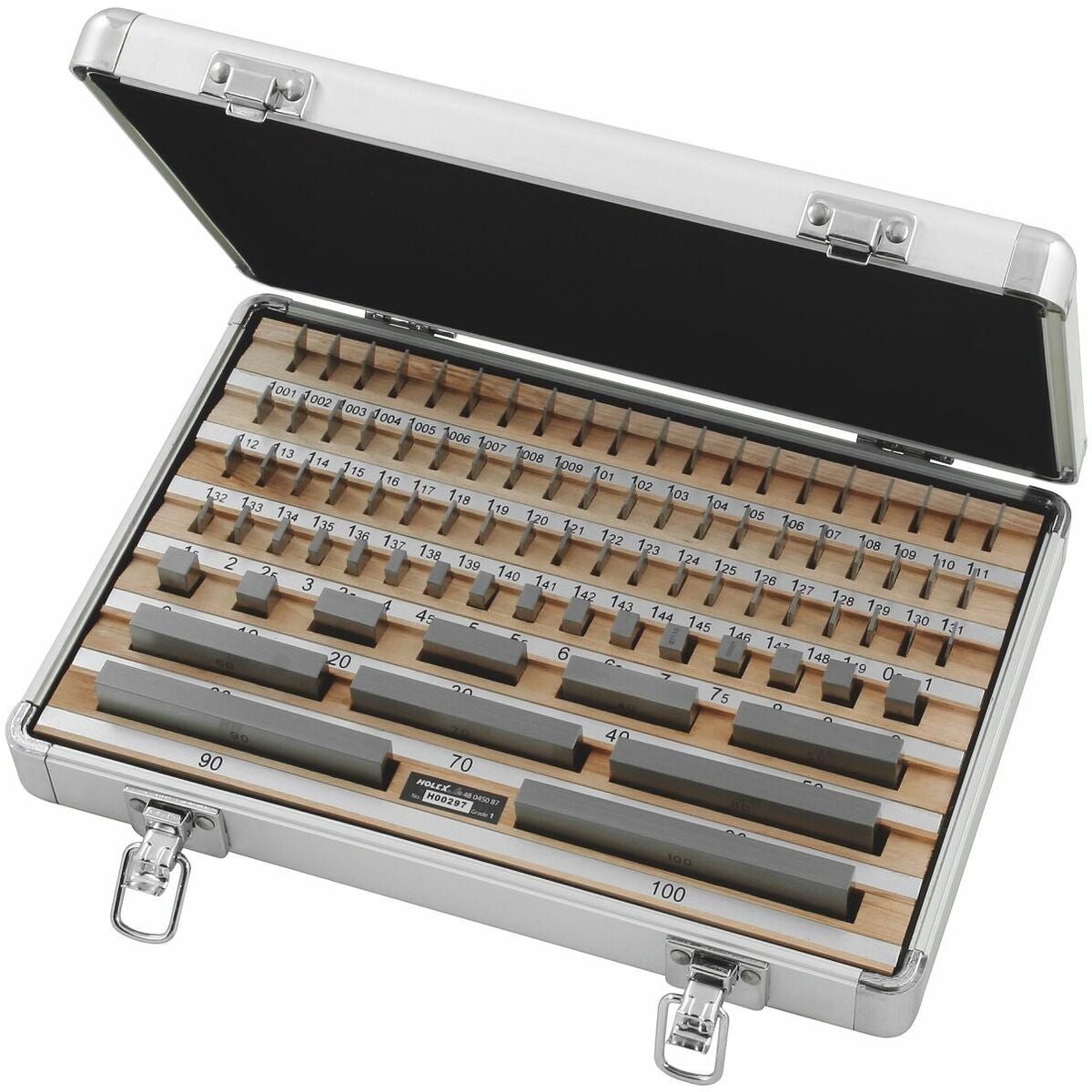

Passbitssats Toleransklass 2

Produktbeskrivning

Utförande
Av åldrat specialstål. Härdade (HRC 64 − 66) med lätt avfasade kanter. Läppade mätytor.
Tillverkarens provningsprotokoll (baserad på nationella standarder) bifogas. Varje passbit bär ett ID-nummer. Den faktiska avvikelsen från det nominella måttet är registrerat i certifikatet. Det absoluta ärvärdet är därför känt.
Toleransklass 2, arbets- och inställningsmått för tillverkning.
Innehåll tabellanvändning
vardera 1 st med måttet: 0,5; 1,0 mm
gradering 0,001: 9 st 1,001−1,009 mm
Gradering 0,01: 50 st 1,01−1,5 mm
Gradering 0,5: 17 st 2−10 mm
Gradering 10,0: 9 st 20−100 mm

Teknisk data

Produktspecifikation
