Passbitssats Stål, toleransklass 1 10

Produktbeskrivning

Utförande
Av åldrat specialstål. Härdade med lätt brutna kanter. Läppade mätytor. (HRC 64−66) I provningscertifikatet (fabrikskalibreringscertifikat) visas den faktiska avvikelsen från det nominella måttet tillsammans med provningsvillkoren för varje passbit. På så sätt får man reda på det exakta är-måttet. Anknytningen till nationella standarder anges genom spårbarhet till DKD- eller PTB-referenssatser. Längdtoleranser (upp till längden 100 mm) se nr 480200−480300.
Annat utförande som nr 480450.

Användningsdata
För kontroll av bygelmikrometrar enligtVDI/VDE/DGQ 2618, sida 10,1.

Innehåll

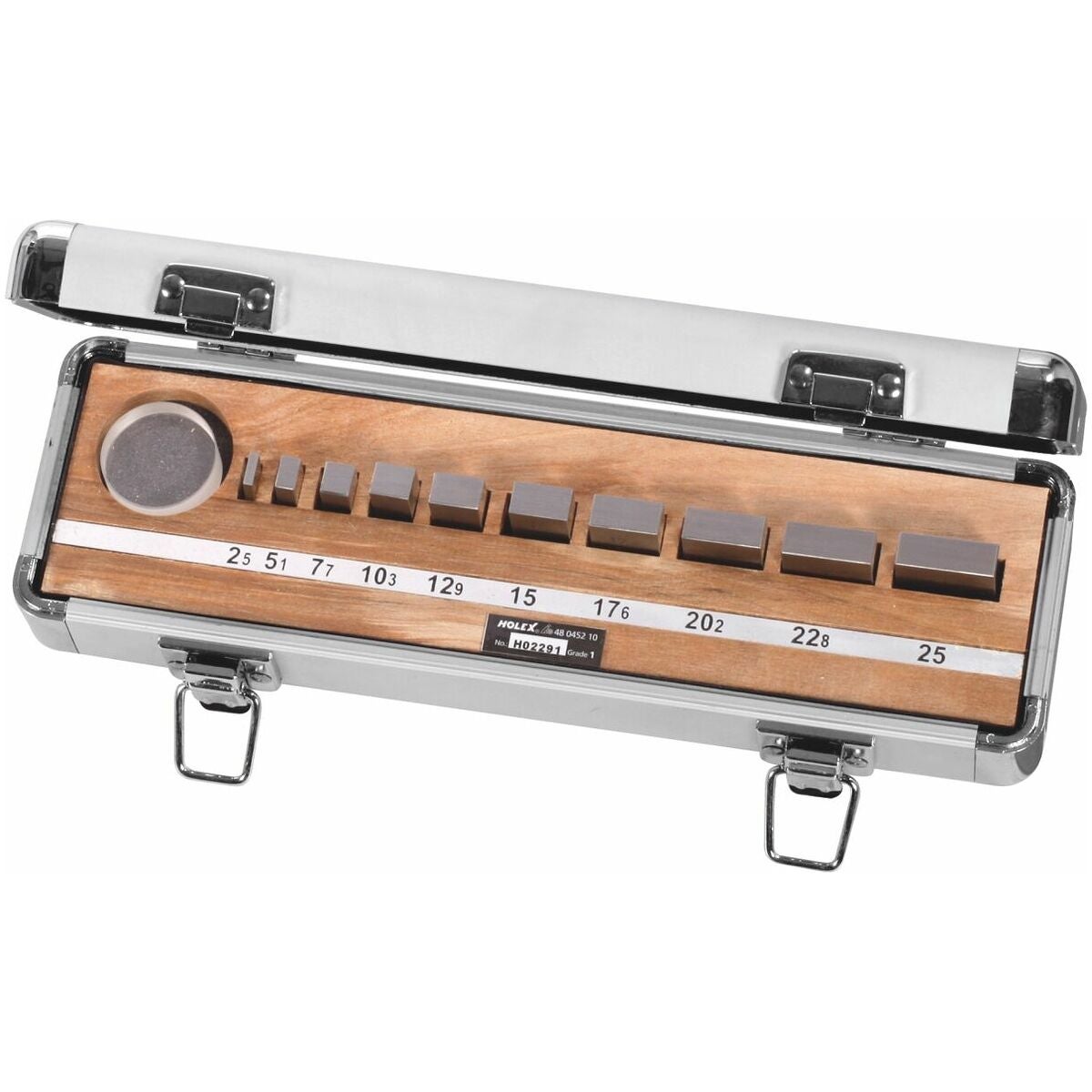

Vardera 1 mått (mm): Strl 2,5; 5,1; 7,7; 10,3; 12,9; 15,0; 17,6; 20,2; 22,8; 25,0 planglas-⌀ 30 mm: 1 stInnehåll tabellanvändning
1 mått vardera: Strl. 2,5; 5,1; 7,7; 10,3; 12,9; 15,0; 17,6; 20,2; 22,8; 25,0 mm
planglas- 30 mm: 1 st
