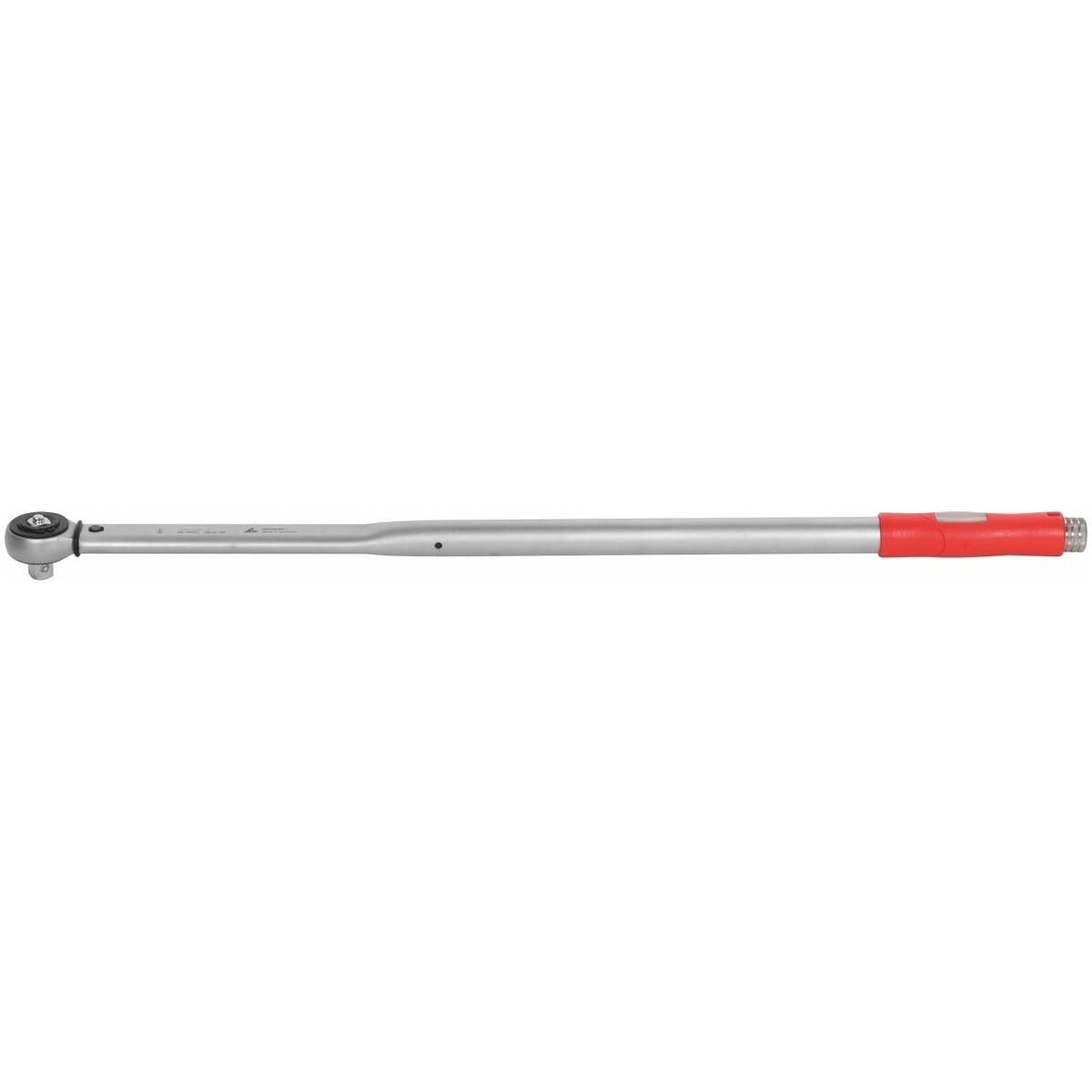

Momentnyckel med spärr 800 Nm Momentnyckel med spärr 800 Nm

Momentnyckel med spärr

Varumärke
Holex
Artikelnummer
657272
Lagerstatus
I lager

Nedladdningsbara filer

Vändkatalog

Produktbeskrivning

Norm
Kontrollerad enligt DIN EN ISO 6789.

Utförande
Robust, enarmad momentnyckel, inställbar via mikrometerskala och med spärr mot oavsiktlig ändring av inställningen.
Fast monterat spärrhuvud med anslutningsfäste för hylsor.
Måttenheter: Nm, lbfft.

Skärdata
Förklaring till ritningen och formeln:

L1 = spaklängd exkl. insticksverktyg
l2 = justerat stickmått på momentnyckeln
l3 = spaklängd inkl. fabriksinställt kalibreringsstickmått
L4 =insticksverktygets stickmått
L = verktygets totala längd
T1 = vridmoment som ska ställas in
T2 = föreskrivet vridmoment

Funktion
När inställt åtdragningsmoment nåtts utlöser momentnyckelns 'signalanordning' (touch-ljud) och är därefter genast klar för fortsatt arbete.

Användningsdata
För mindre till medelstora modeller.

Anmärkning
Den garanterade mätnoggrannheten för vridmomentet gäller först från det kalibrerade momentområdet enligt DIN EN ISO 6789.
Noggrannhet
±4 % av indikerat värde.

Utförande
Spärrhuvud med vändbart fyrkantfäste och låsstift för höger- och vänsterdragning.

Avsedd användning
Avsedd användning

  • För kontrollerad åtdragning av skruvar eller muttrar.
  • För industri- och privatanvändning.
  • Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
  • Låt kalibrera och justera det regelbundet.
  • Undvik vibrationer, ryckiga rörelser, skakningar och slag.

    • Olämplig användning

    • Använd inte verktyget som slagverktyg och kasta det inte.
    • Använd det inte till att lossa skruvkopplingar med.
    • Utsätt inte lampan för stark värme, direkt solljus, öppen eld eller vätskor.
    • Gör inga ombyggnader på egen hand.

    Teknisk data

    Produktslag Momentnyckel
    Kalibrering O1
    Spaklängd inklusive stickmått för fabrikskalibrering [l3] 880 mm
    Skalgradering 1 delstreck = 5 Nm
    Provningsprotokoll Provningsprotokoll från tillverkaren
    Fyrkantsfäste 3/4 tum
    Maximalt vridmoment 800 Nm
    Vikt 4700 g
    Momentintervall 160 - 800 Nm
    Norm DIN EN ISO 6789
    Mätnoggrannhet vridmoment ±4 %
    Feedback utlösande
    Omkopplingsbar avläsning Nm; lbfft
    Inställning av utlösningsvärdet med inställningsskala
    Utlösningsvärdets justerbarhet ställbar
    Anslutningsform Drivningsfyrkant (spärrnyckel)
    Mätmetod vridmoment
    Dragriktning Höger- och vänsterdragning
    Loggbara data nej
    Mätteknik mekanisk
    Utlösningssignal akustiskt; haptisk
    Visning analog
    Totallängd l 1030 mm
    Utlösningsprincip mekanisk kortvägsutlösning

    Produktspecifikation

    Artikelnummer 657272
    EAN 4045197892034
