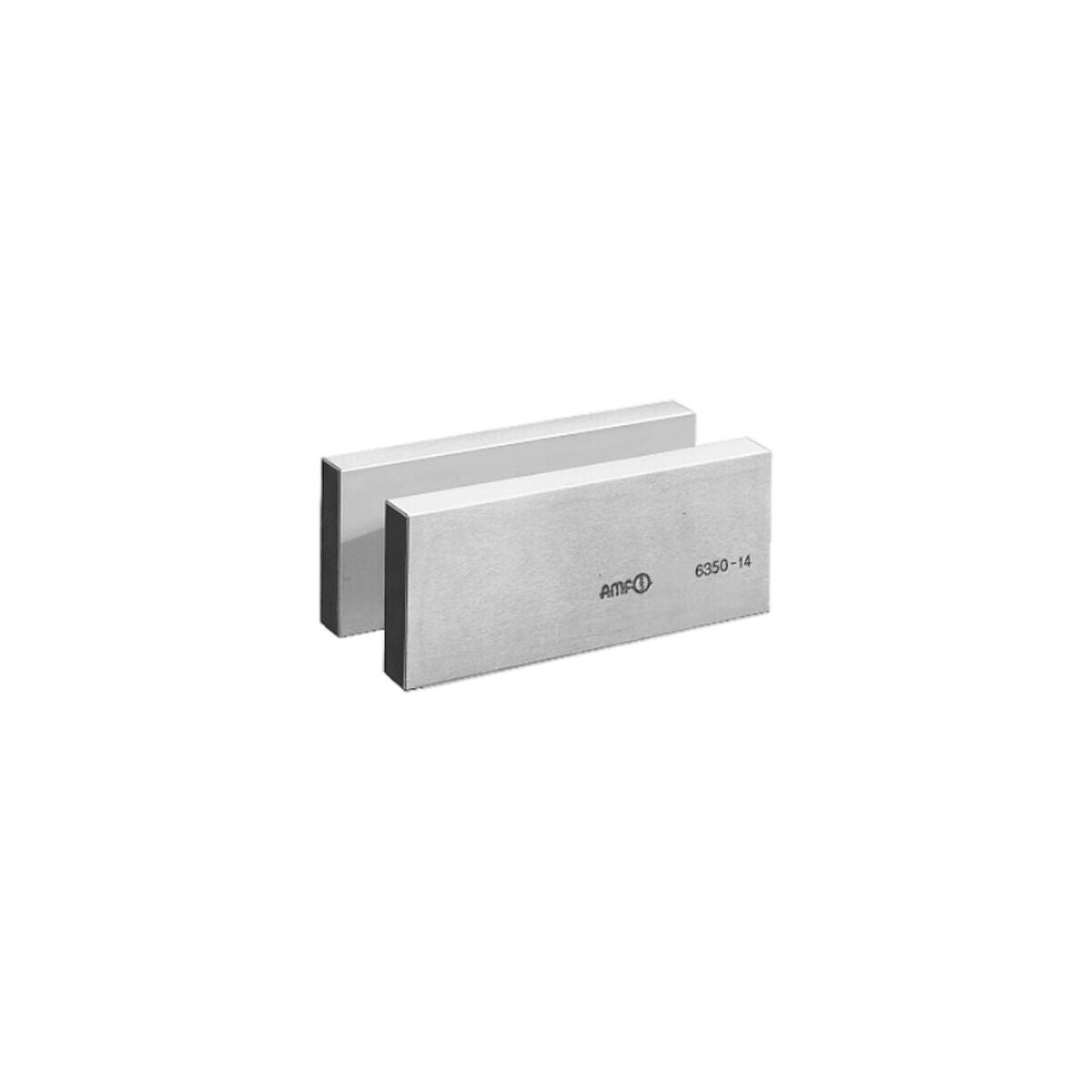

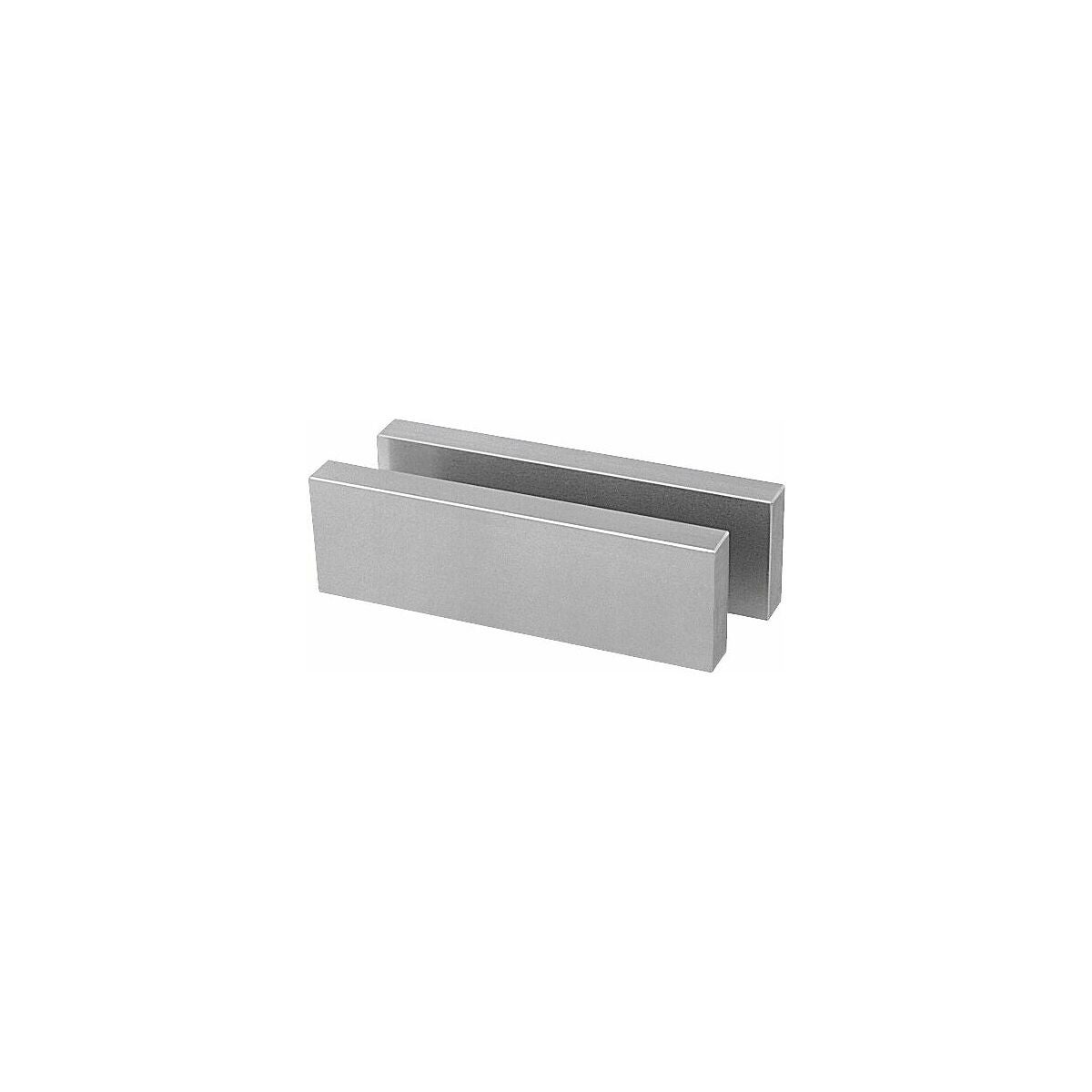

Parallellanslag, par
- Varumärke
- Amf
- Artikelnummer
- 375500
- Lagerstatus
- I lager
Nedladdningsbara filer
Produktbeskrivning
Utförande
Avstämda med minustoleransen h7 mot maskinspår med toleransen H8. Höjdmått med tolerans IT5.
Material
Härdat stål.
Användningsdata

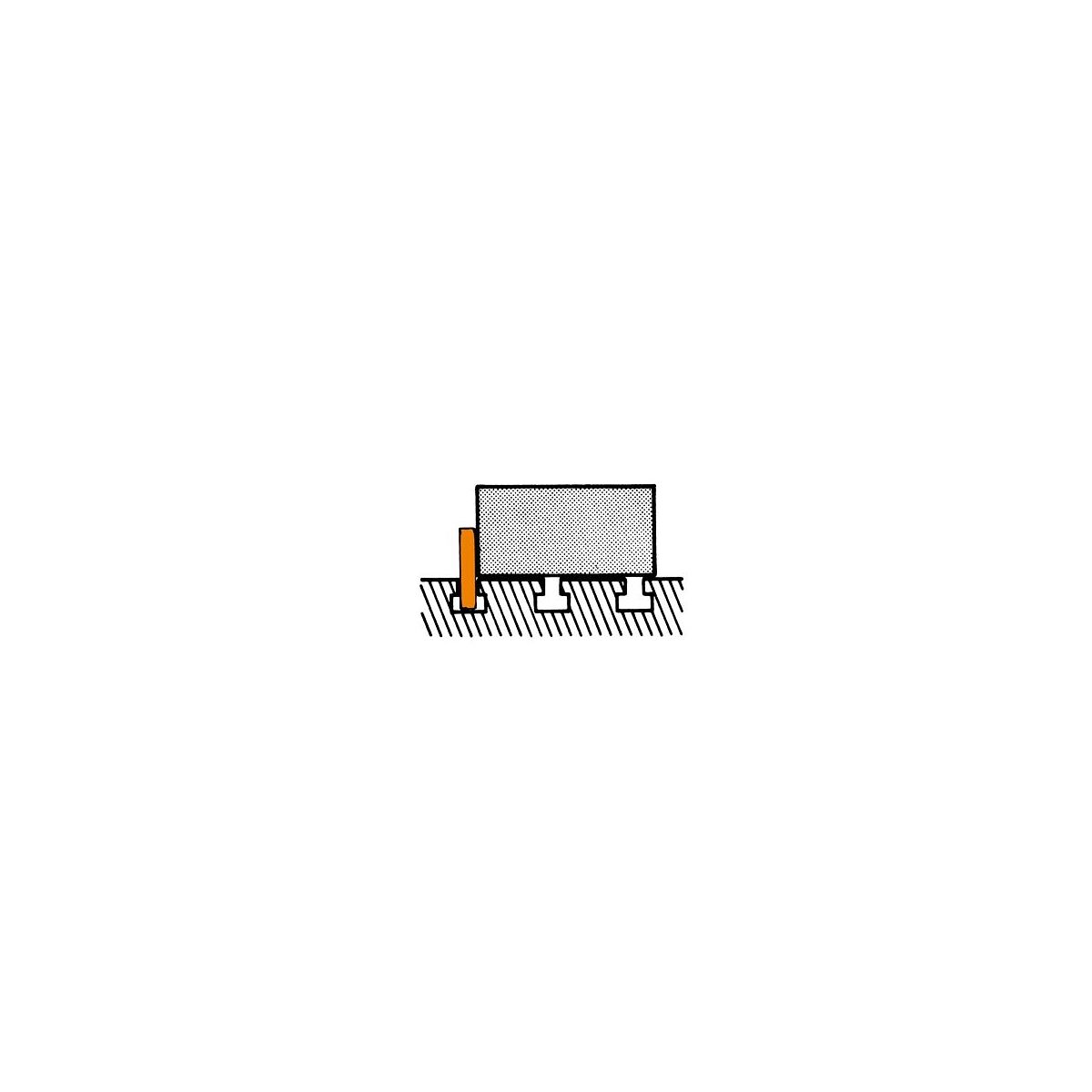

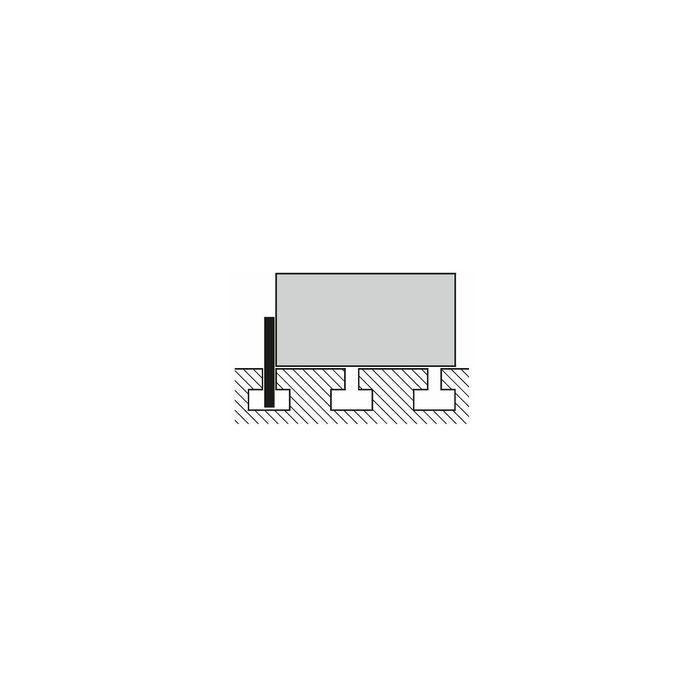

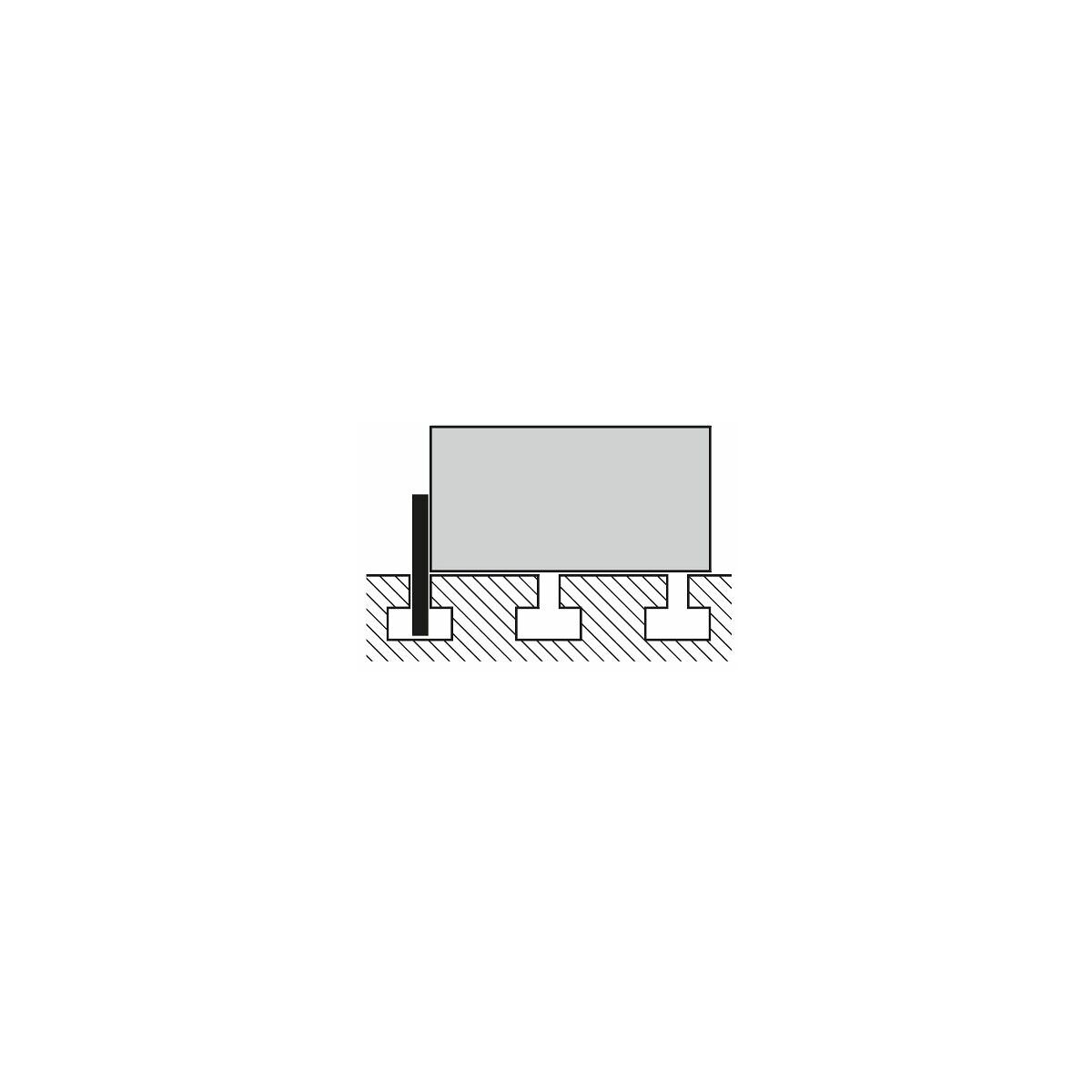

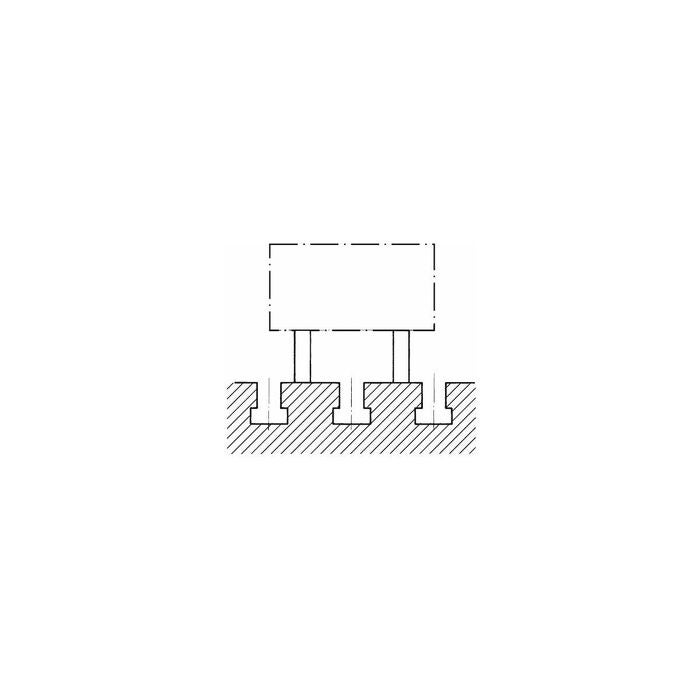

- som anslag i bordsspår på maskiner

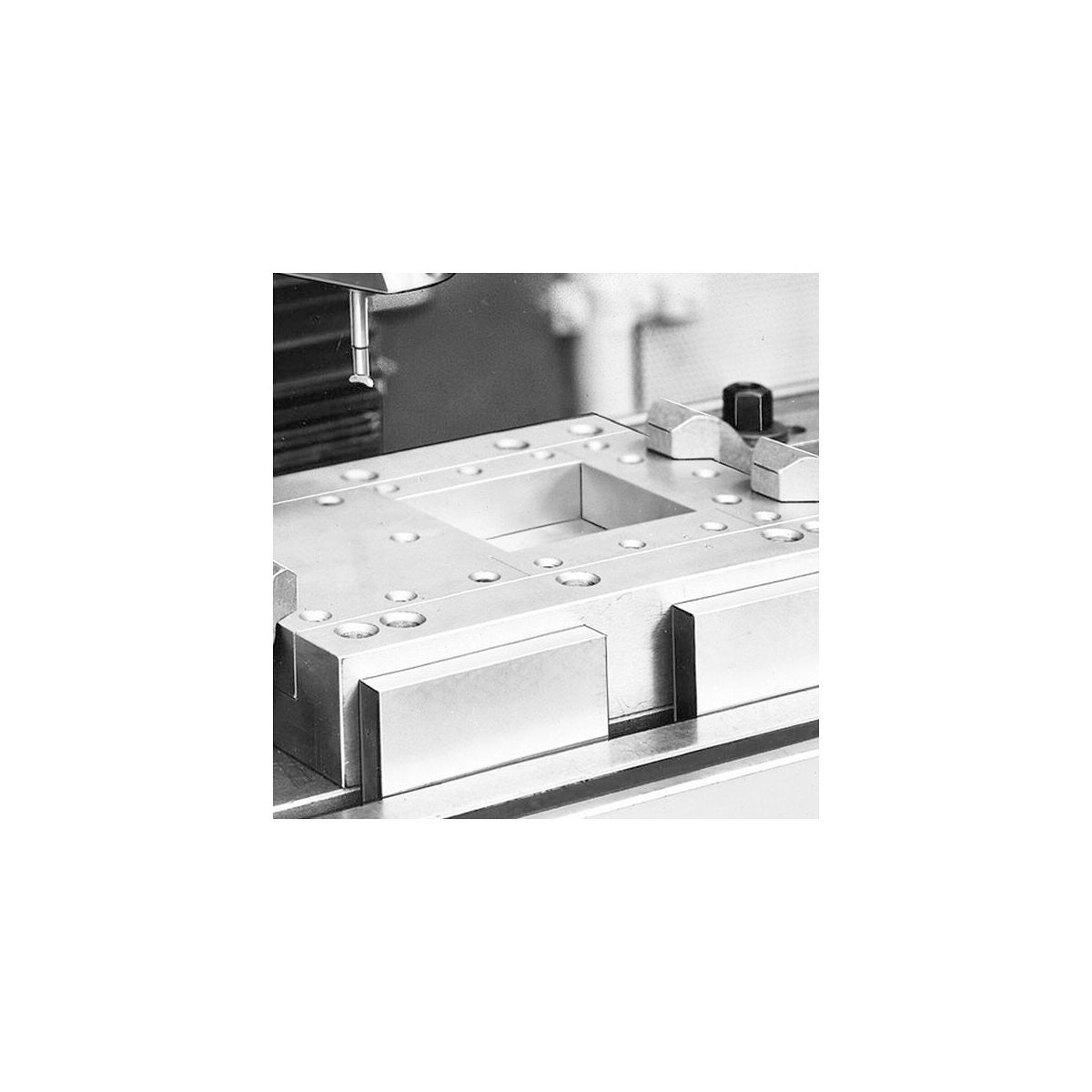

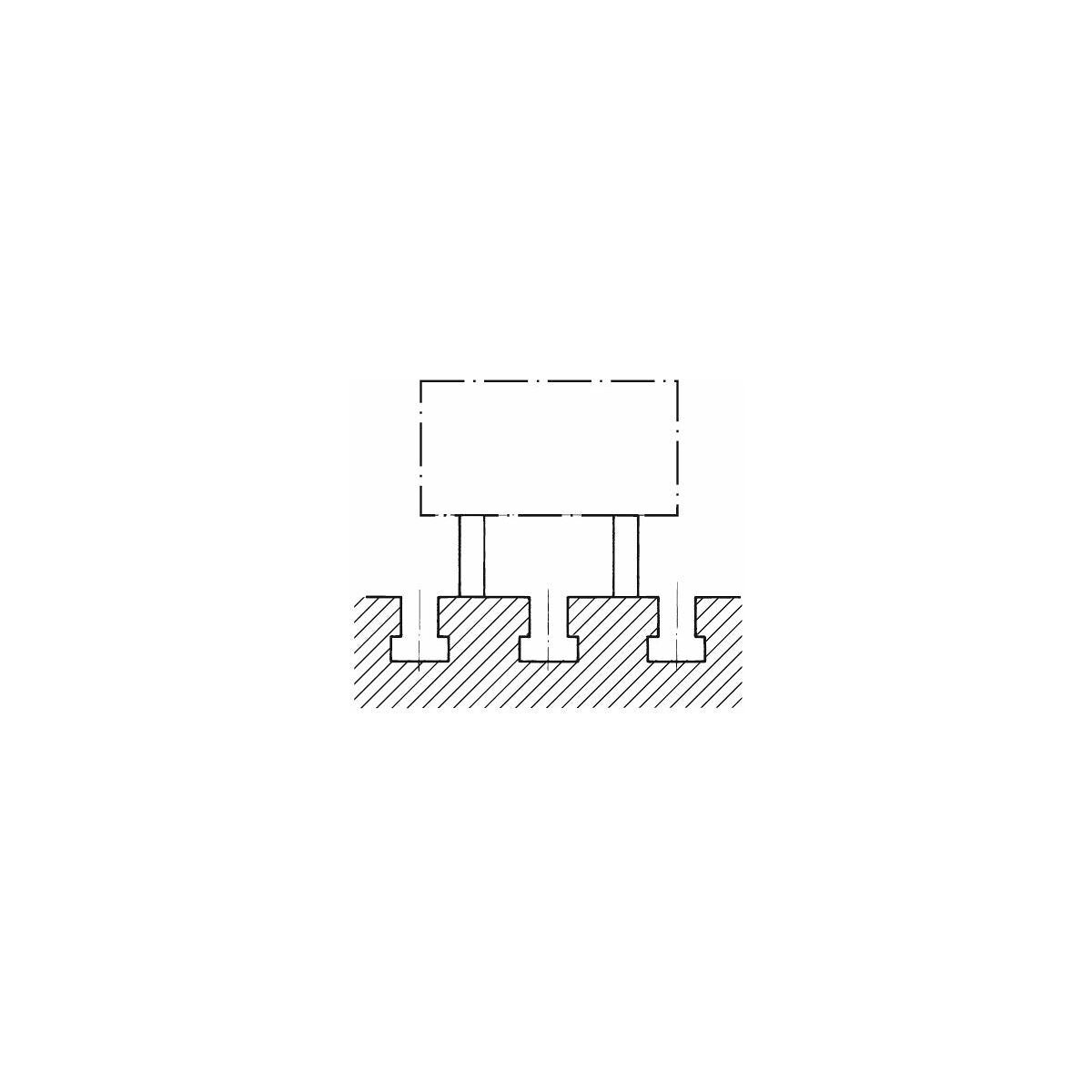

- Som parallellunderlägg i fastspänningsanordningar. För ytterligare parallellunderlägg, se nr 366400–366750.
Anmärkning
- Nominell måttolerans i höjd enligt DIN ISO 2768-m.
- Nominell måttolerans i bredd enligt DIN ISO 286: h7.
- Återstående mått enligt DIN ISO 2768-m.

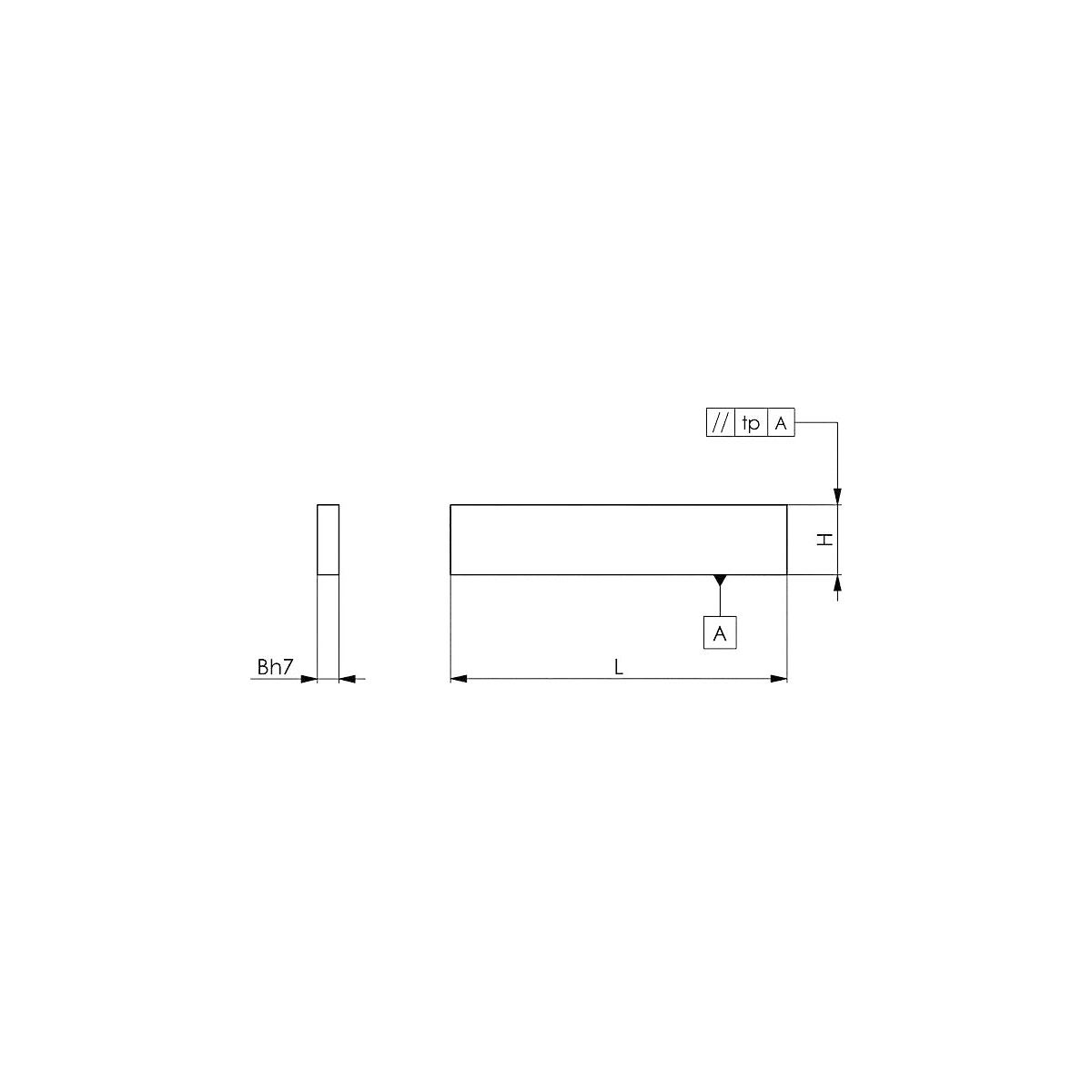

Teknisk data
| Produktslag | Parallellunderlägg |
|---|---|
| Längd | 160 mm |
| Höjd | 63 mm |
| Nominellt mått t-spår | 18 mm |
| Breddtolerans h7 | -0.018 mm |
| Höjdtolerans parvis it5 | 0.013 mm |
| Typ | 6350 |
Produktspecifikation
| Artikelnummer | 375500 |
|---|---|
| EAN | 4020772074319 |
