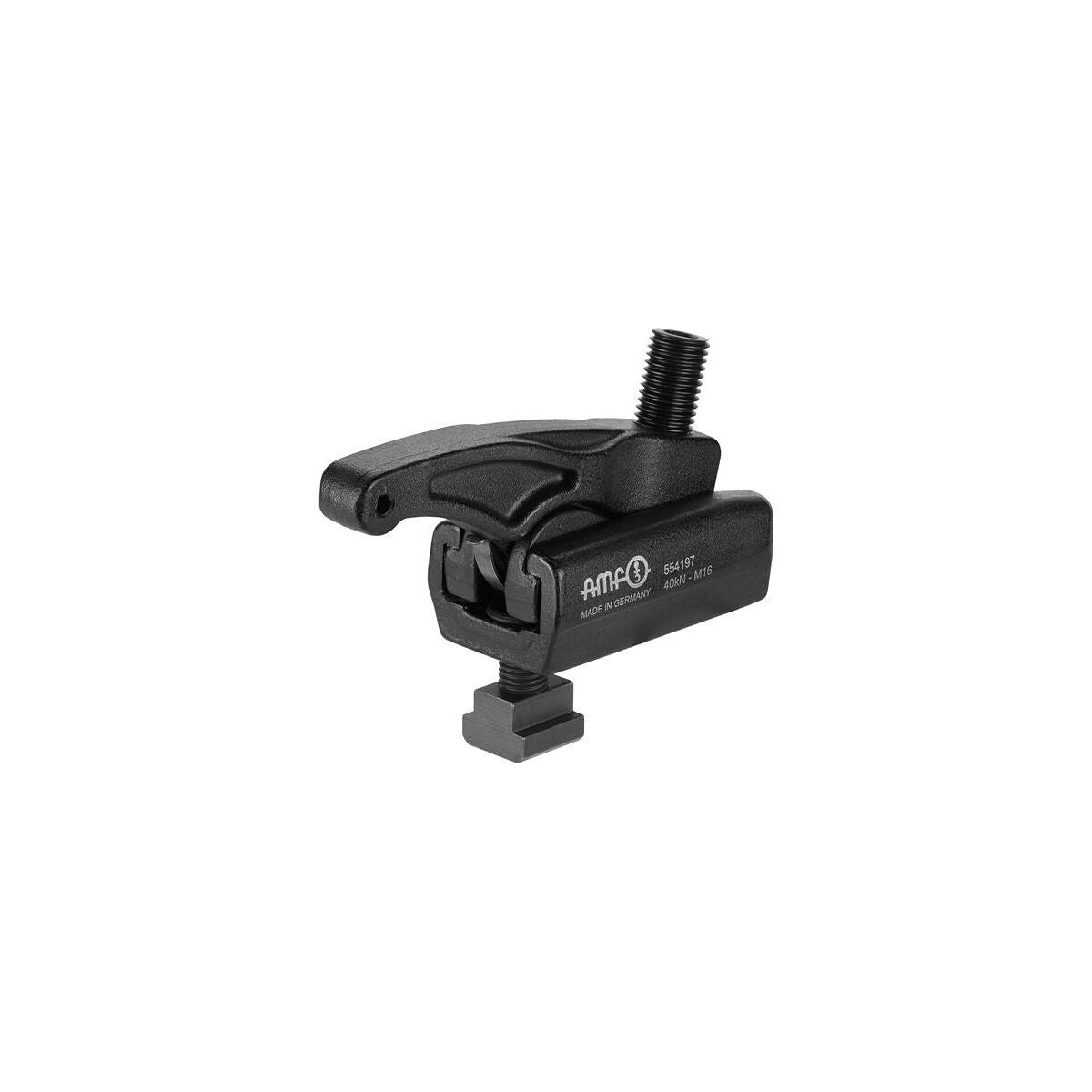

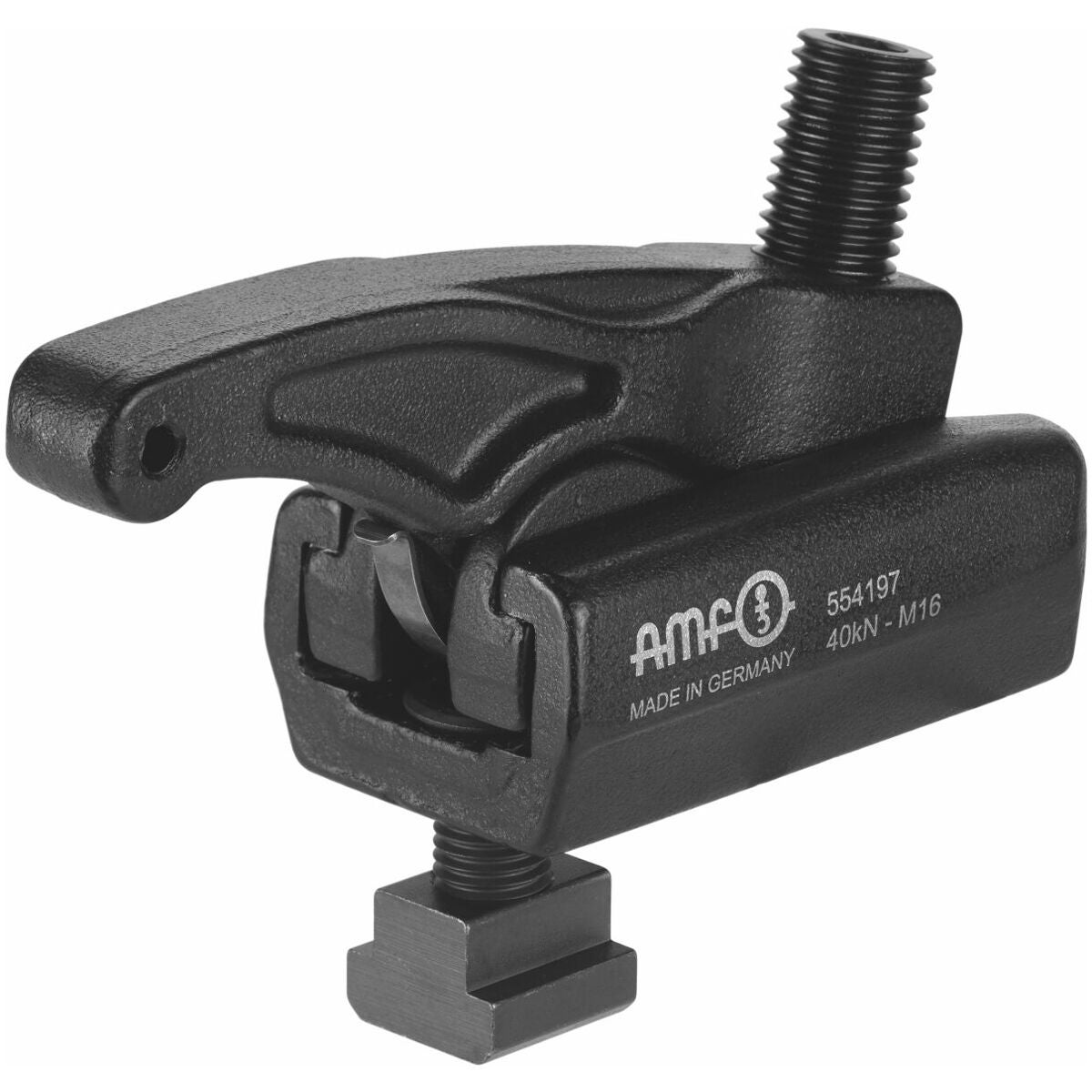

Skjutbar kraftspännare Kort
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
- Spännkraft 30 resp. 49 kN med åtdragningsmoment på ca 100 Nm.
- Smitt spännelement av legerat seghärdat stål, svart förzinkat.
- Steglöst inställbar höjd och längd.
- Låg höjd.
Leveransinnehåll
- Stomme och hållare.
- Spårklack DIN 508 med spännskruv hållfasthetsklass 12.9. <Specialtillbehör
Tryckplatta nr 370096 .

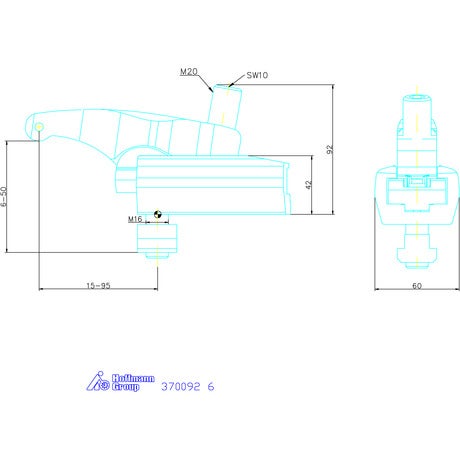

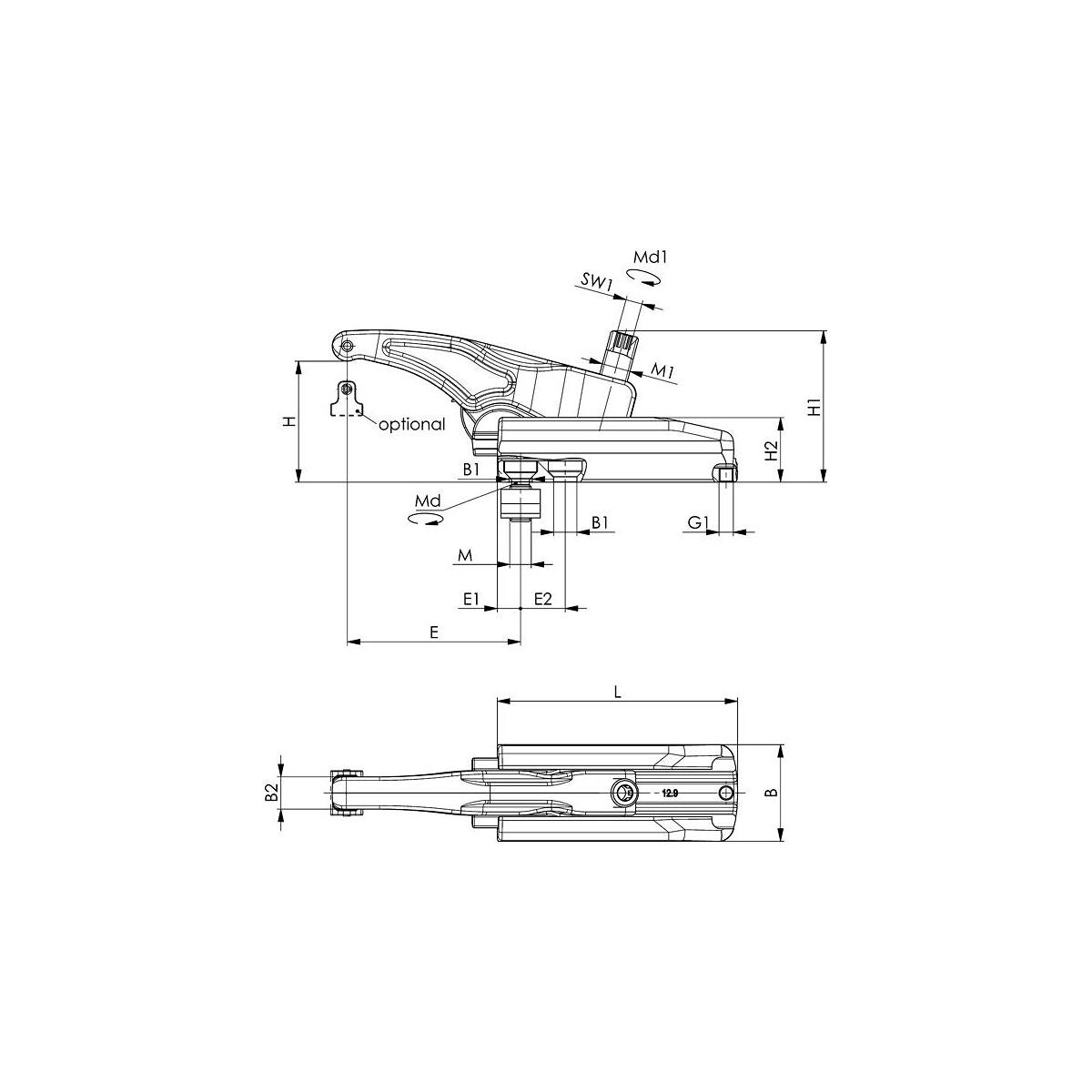

Teknisk data
| Produktslag | Kraftspännare |
|---|---|
| Typ | 764Md |
| Spännkraft | 40 kN |
| L | 110 mm |
| B1 | 20 mm |
| T-spårbredd | 18 mm |
| Fästskruv g | M16 |
| Spännhöjd h-h | 6 - 50 mm |
| A1 | 92 mm |
| Fästskruv g1 | M20 |
| Justersträcka v | 15 - 95 mm |
| B | 60 mm |
| Nyckelvidd sw | 10 mm |
| A | 42 mm |
Produktspecifikation
| Artikelnummer | 370092 |
|---|---|
| EAN | 4020772004682 |
