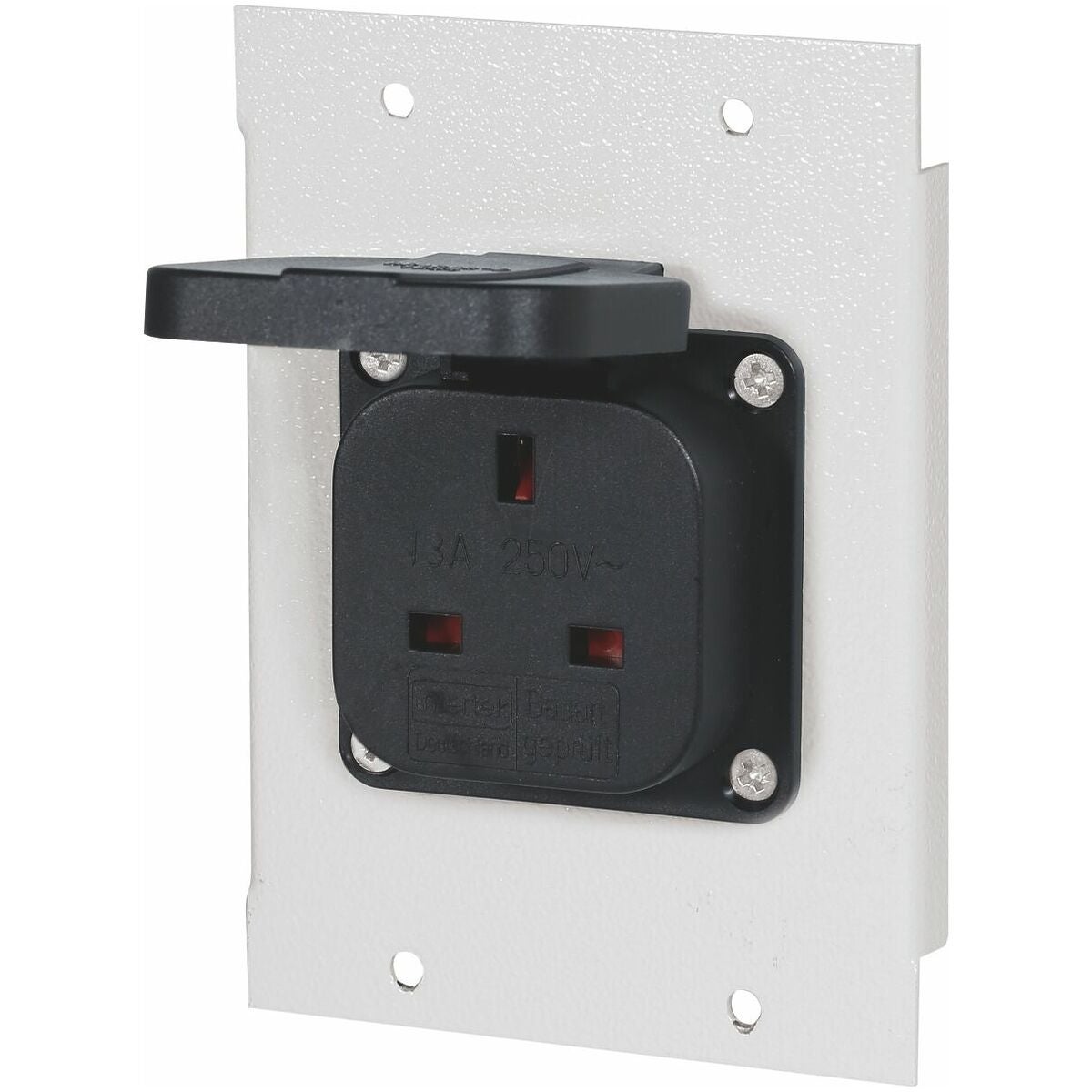

ESD-modul för energi och medier

Produktbeskrivning

Passar till
Nr 972200 – 972203.

Beskrivning
Tekniska data för industriella plug-in-system (nr 928490; 928491; 928492):

• Högsta anslutningsvärde 230 V AC, 16 A eller 400 V AC, 16 A.
• Total lastkapacitet vid växelström: 3, 5 kW.
• Total lastkapacitet vid trefasström: 10,5 kW.
• Ledningstvärsnitt för de förtillverkade kablarna:
  3 × 1,5 mm² vid växelström (L, N, PE)
  5 × 1,5 mm² vid trefasström (L1, L2, L3, N, PE)
• Skyddsklass 1
• Kapslingsklass IP 20.

Utförande
Av stålplåt med modulärt utförande. Alla energikomponenter har kabel och stickkontakt.
Plug and play-insticksprincip. Spänningsförande moduler är förtillverkade med anslutningskabel och 3-polig stickkontakt nr 928491 storlek 3 för direkt anslutning till fördelarblocket. Modul 928470 storlek CEE400/5 förtillverkad med anslutningskabel och 5-polig stickkontakt nr 928491 storlek 5.

Lackering
Ljusgrå liknande RAL 7035 ESD-pulverlackerad.

Användningsdata
Nedan beskriver vi våra uttagsmodeller med de olika kontakttyperna. På grund av kontakttyp kan man behöva använda andra kontakter i andra länder.
Tyskland/DE: Typ F
Schweiz/CH: Typ J
Italien/IT: Typ L
Frankrike/FR: Typ E
Tjeckien/CZ: Typ E
England/GB: Typ G
Danmark/DK: Typ K
USA/US: Typ B

Anmärkning

• Vid individuell utrustning med moduler måste du se till att det högsta antalet medieskendelningsenheter inte överskrids.
• Artikelnr 972220 stl. US110V/1 och US110V/2 får endast installeras tillsammans med de nedanstående modulerna: _ON/OFF1, _COVER, _AIR/S, _NET, _USB, _USB/5V, _LINK.
• Alla plastdelar (t.ex. kåpor) är icke ESD-ledande.
• Första anslutningar samt anslutning av stickkontakt- och uttagsdelar från ledningar får bara utföras av behöriga elektriker.
<Utförande
Alla moduler för energiförsörjning är utformade som jordade eluttag (Schuko) och uppfyller kraven för skyddsklass I.

Teknisk data

Produktslag	Energimodul
Materialtjocklek	1.5 mm
Elektrostatisk egenskap	EGB/ESD

Produktspecifikation

Artikelnummer	972220
EAN	4062406167745
