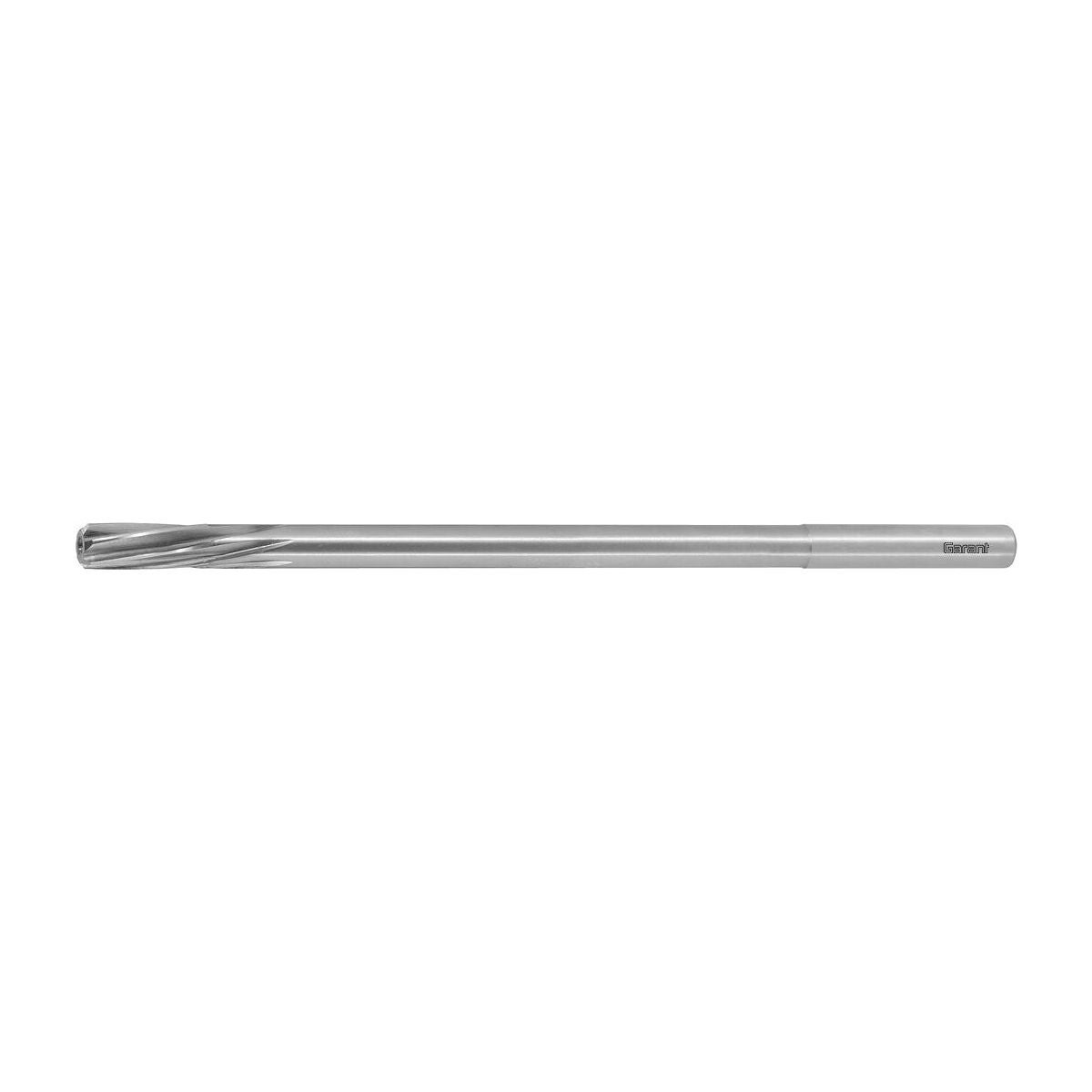

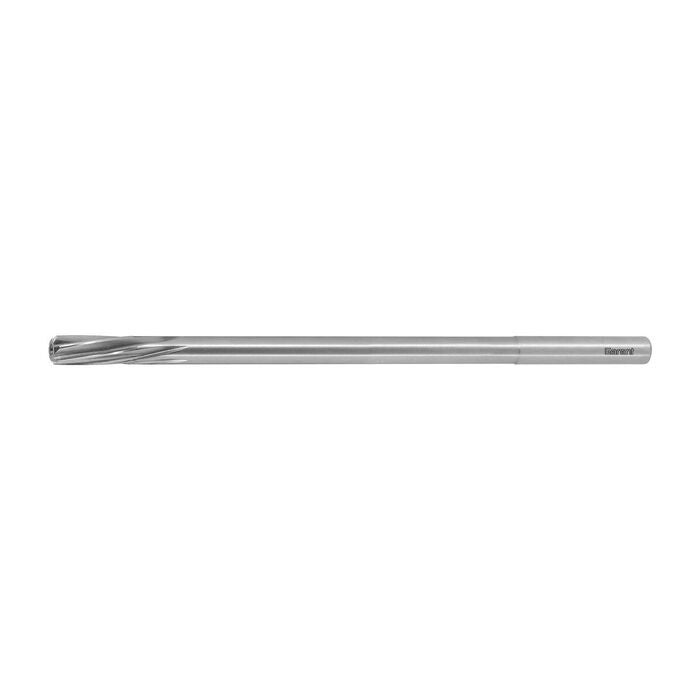

NC-brotsch överlång H7 obelagd
Styckpris:
902 kr
Produktbeskrivning
Utförande
Med långa skäreggar och vänsterspiral.
Brotscharna är färdigslipade för passning H7.
Användningsdata
Speciellt för djupt liggande hål. Även lämplig för bottenhål.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS E |
| Norm | Verkstadsnorm |
| För material (färgring) | Utan |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | DIN 1835 A |
| Användning vid håltyp | vid bottenhål och genomgående hål |

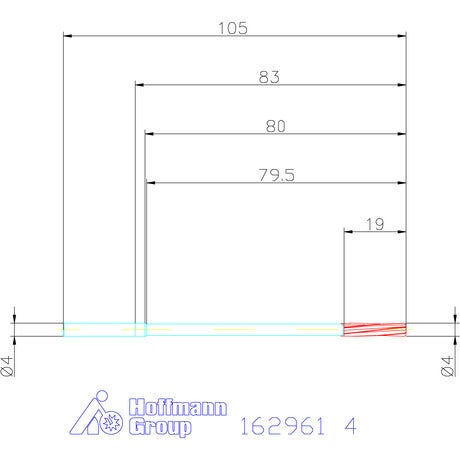

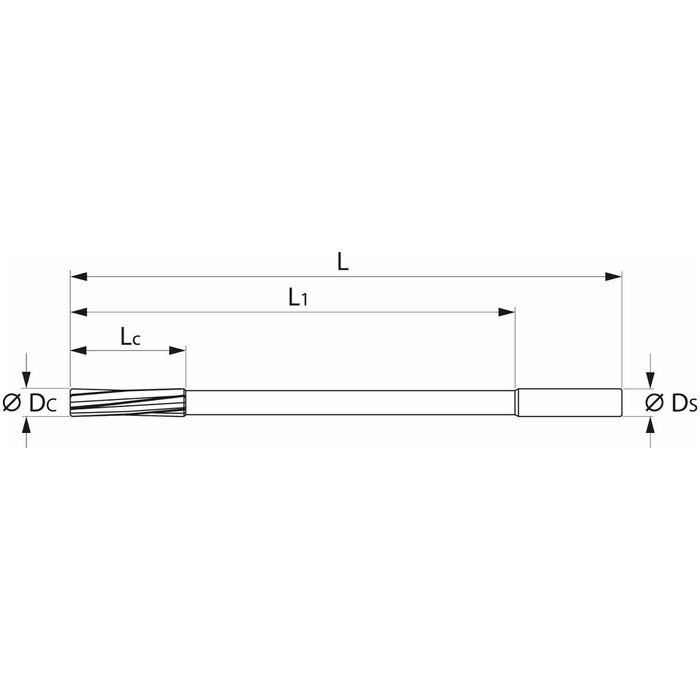

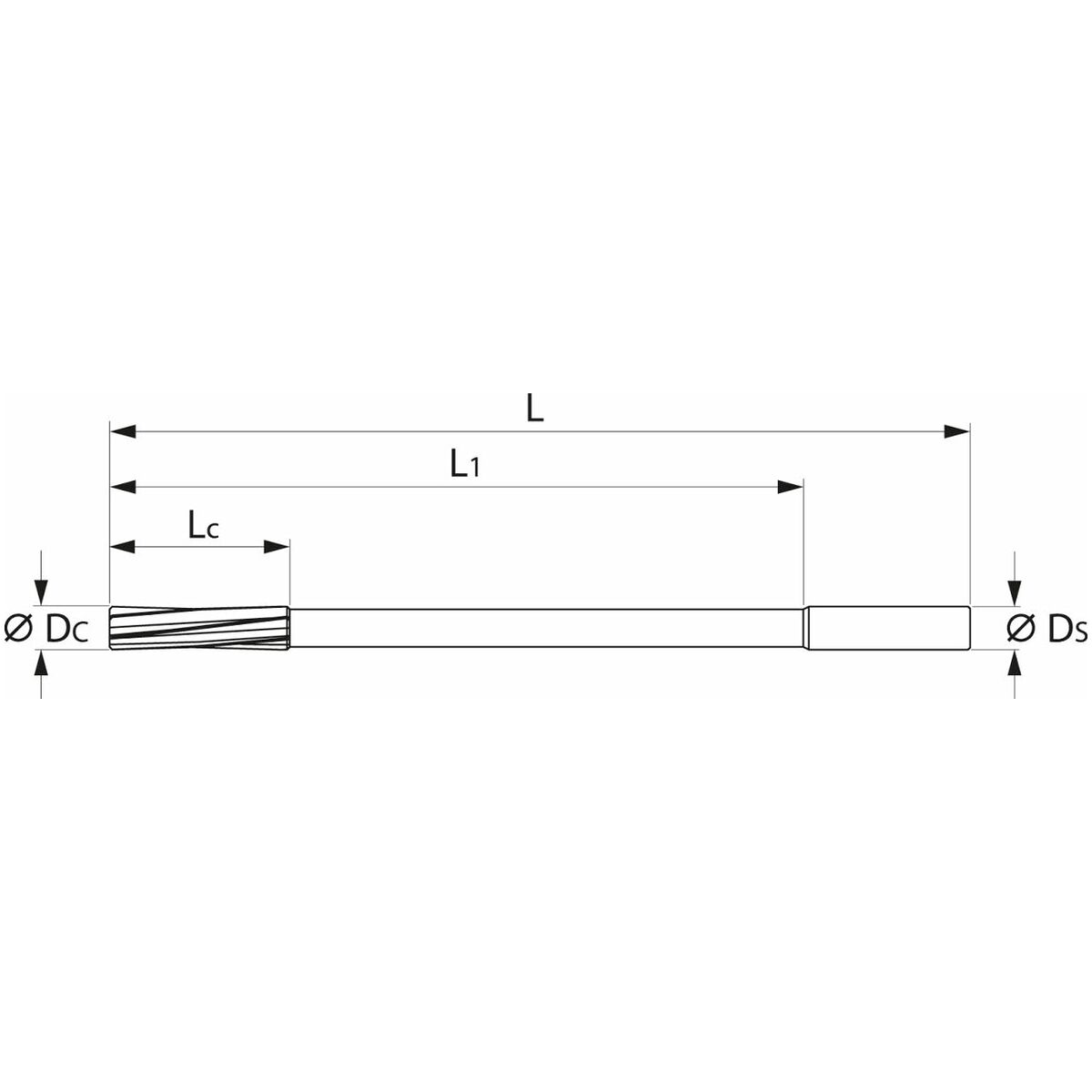

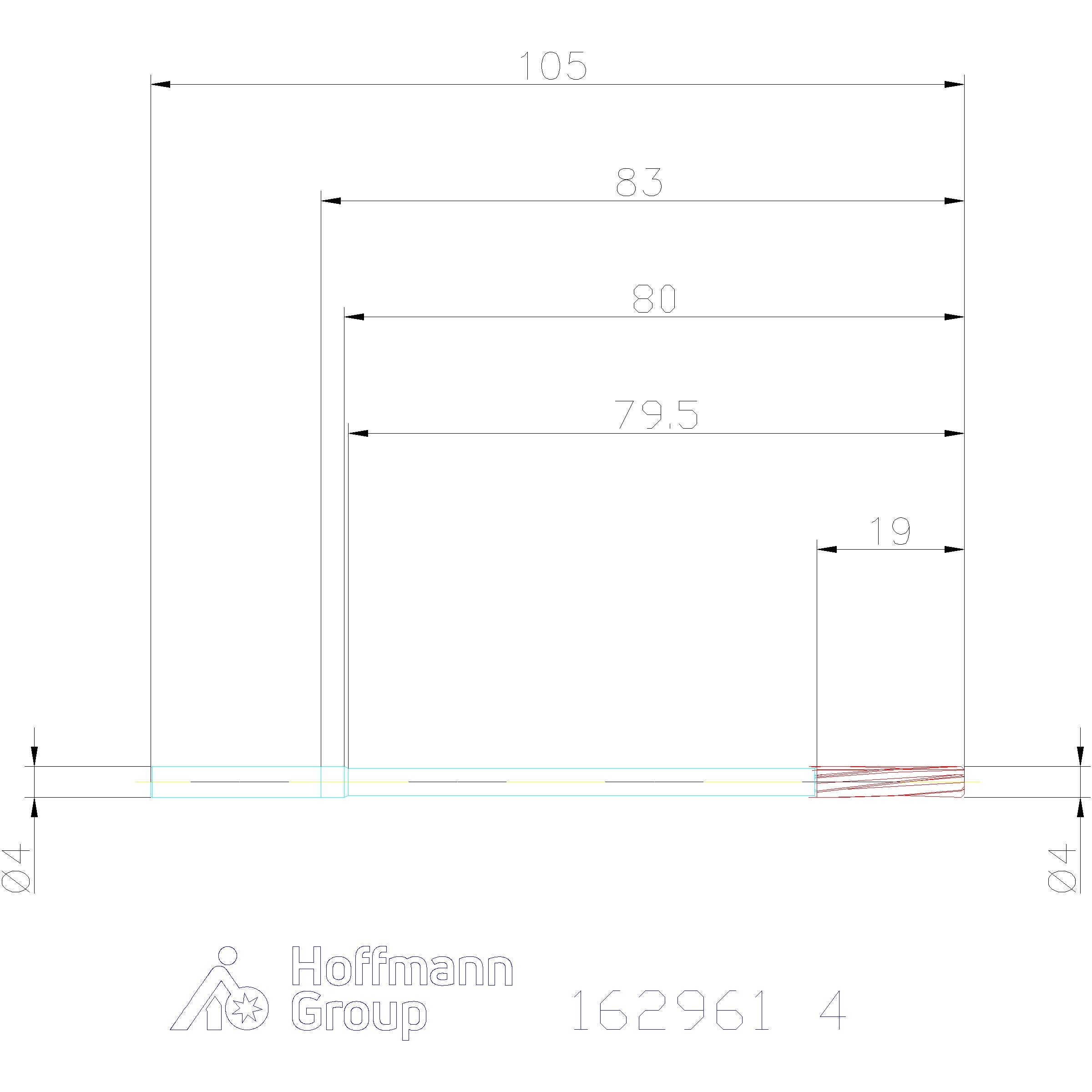

| Diameter ⌀ | 4 mm |
| Utkragningslängd l1 | 79 mm |
| Totallängd l | 105 mm |
| Skärlängd lc | 19 mm |
| Borrdjup | 77 mm |
| Skaftdiameter ds | 4 mm |
| Skafttolerans | h6 |
| Matning f i stål < 750 n/mm2 | 0.1 mm/v |
| Brotschmån för diametern ⌀ riktvärde | 0.1 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.01 mm |
| Skärets undre avmått | 0.005 mm |
| Största skärdiameter | 4.01 mm |
| Rekommenderad borr-⌀ i stål < 750 n/mm2 | 3.9 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 20 m/min | N |
| Stål < 500 n/mm² | lämplig | 15 m/min | P |
| Stål < 750 n/mm² | lämplig | 10 m/min | P |
| Stål < 900 n/mm² | lämplig | 7 m/min | P |
| Alu | lämplig | 20 m/min | N |
| Cuzn | mindre lämplig | 13 m/min | N |
| Stål < 1400 n/mm² | mindre lämplig | 4 m/min | P |
| Inox < 900 n/mm² | lämplig | 5 m/min | M |
| Inox > 900 n/mm² | mindre lämplig | 5 m/min | M |
| Gg(g) | mindre lämplig | 5 m/min | K |
| Ti > 850 n/mm² | mindre lämplig | 5 m/min | S |
| Stål < 1100 n/mm² | lämplig | 5 m/min | P |
| Vått maximal | lämplig | ||
| Olja | lämplig | ||
| Uni | lämplig | ||
| Alu > 10% si | mindre lämplig | ||
| Aluminium, plast | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=162961 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 162961 |
|---|---|
| EAN | 4045197364036 |
