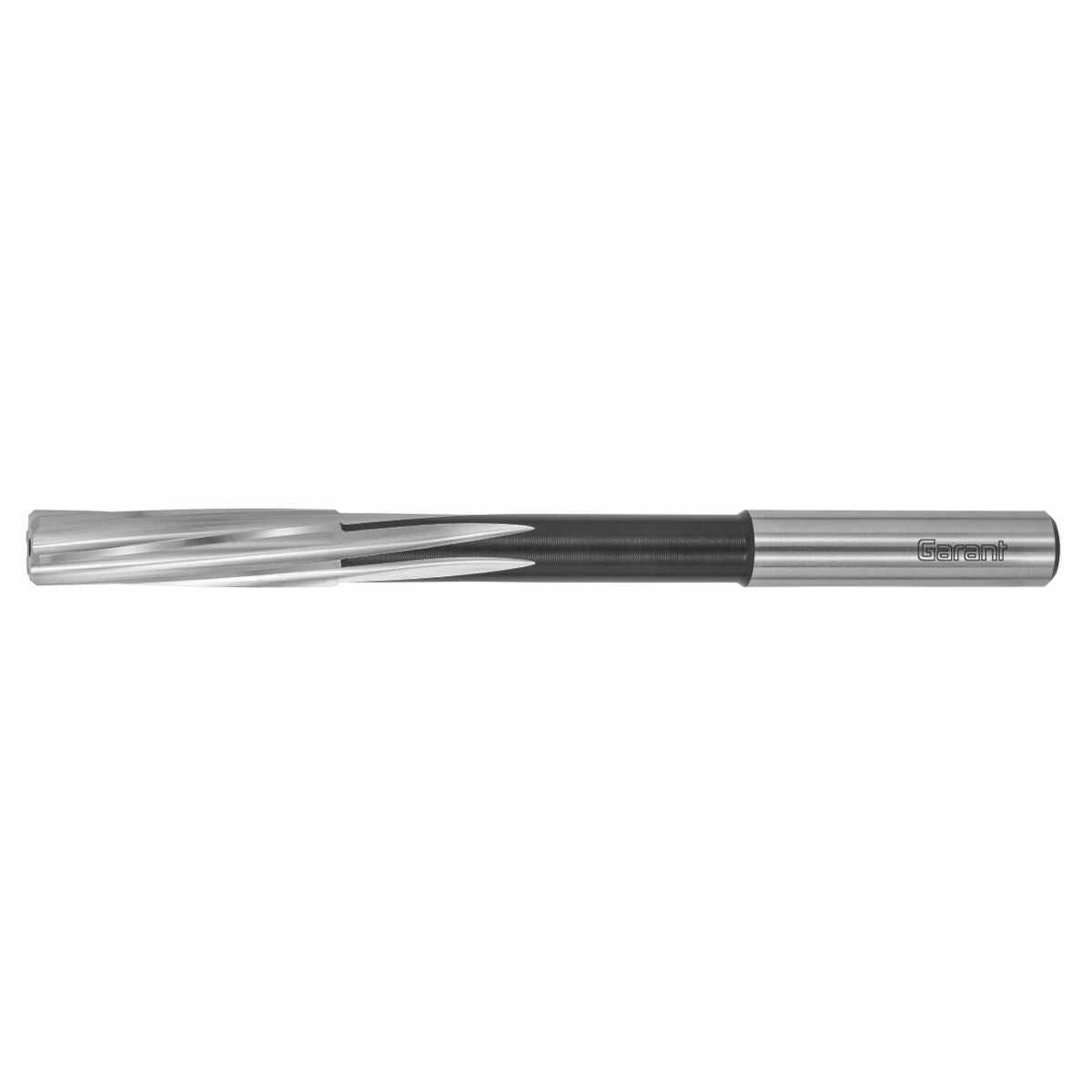

Maskinbrotsch H7 obelagd
Styckpris:
398 kr
Produktbeskrivning
Utförande
Med långa skäreggar och vänsterspiral.
Från storl. 1,8 jämnt antal skär och oregelbundna avstånd mellan skären.
Upp till storl. 3,7 med centrerspets på båda sidor;
från storl. 3,9 med centreringshål på båda sidor.
Brotscharna är färdigslipade för passning H7.
Användningsdata

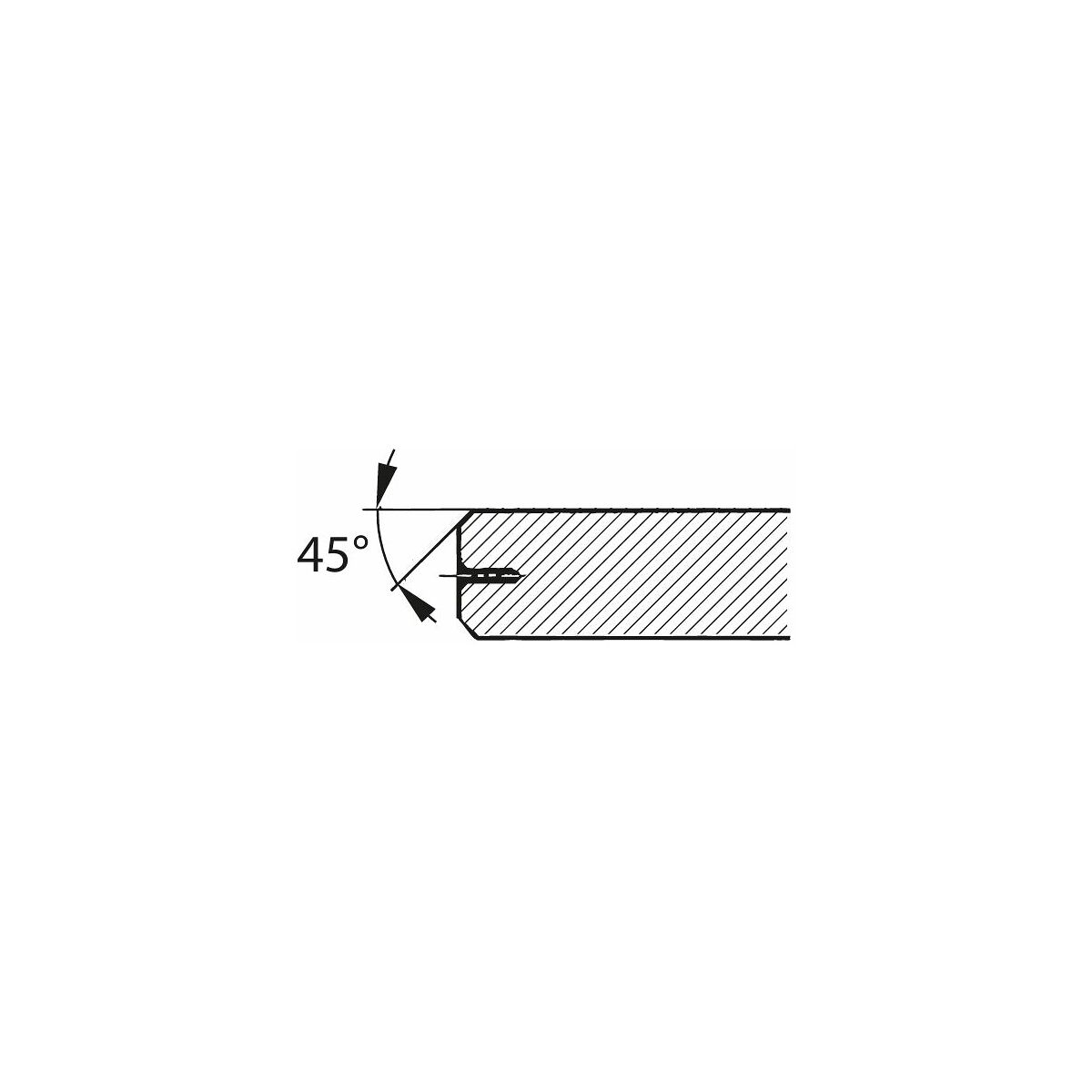

För brotschning av genomgående hål. Kan även användas till bottenhål genom den korta skärfasen (från 3,9 mm ⌀).
Anmärkning
- Maskinbrotschar med raka spår − kan levereras på begäran.
- Brotschar med annan passning än H7 på begäran.
− Leverans och fakturering på begäran, eller
− snabb leverans och fakturering genom vår slipservice.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS E |
| Norm | DIN 212 B |
| För material (färgring) | Utan |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft |
| Användning vid håltyp | vid genomgående hål |

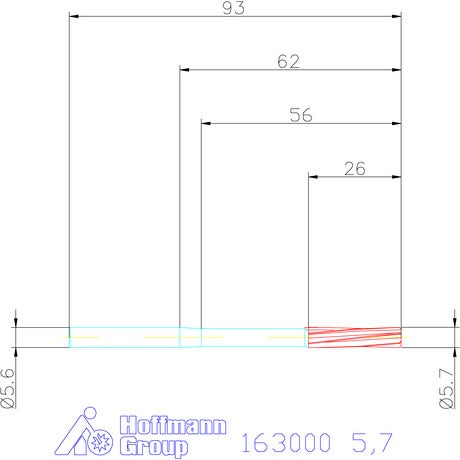

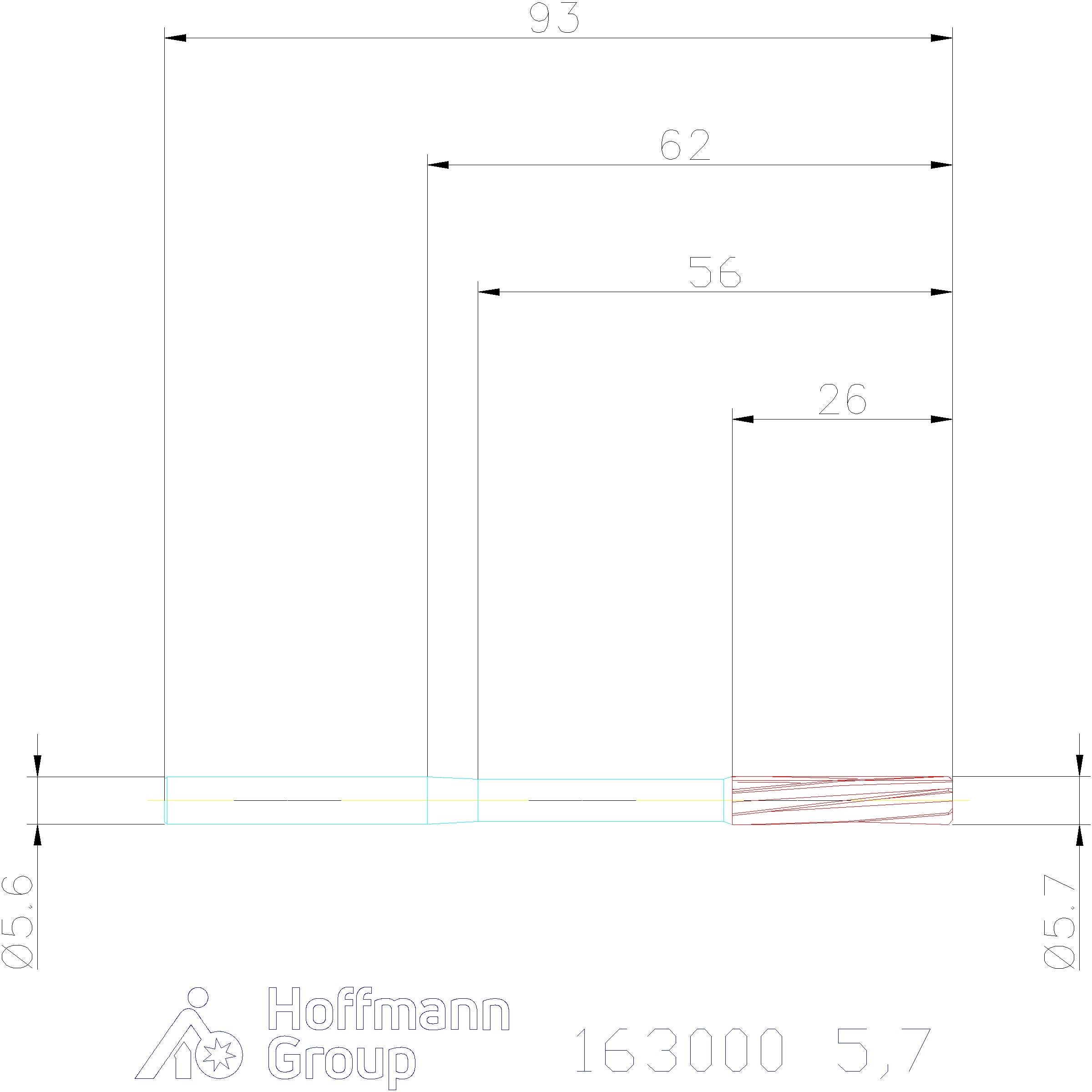

| Diameter ⌀ | 5.7 mm |
| Utkragningslängd l1 | 56 mm |
| Totallängd l | 93 mm |
| Skärlängd lc | 26 mm |
| Borrdjup | 54 mm |
| Skaftdiameter ds | 5.6 mm |
| Skafttolerans | h9 |
| Matning f i stål < 750 n/mm2 | 0.2 mm/v |
| Brotschmån för diametern ⌀ riktvärde | 0.1 - 0.2 mm |
| Tolerans | H7 |
| Skärets övre avmått | 0.01 mm |
| Skärets undre avmått | 0.005 mm |
| Största skärdiameter | 5.71 mm |
| Rekommenderad borr-⌀ i stål < 750 n/mm2 | 5.5 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 20 m/min | N |
| Stål < 500 n/mm² | lämplig | 15 m/min | P |
| Stål < 750 n/mm² | lämplig | 10 m/min | P |
| Stål < 900 n/mm² | lämplig | 7 m/min | P |
| Alu | lämplig | 20 m/min | N |
| Cuzn | mindre lämplig | 13 m/min | N |
| Stål < 1400 n/mm² | mindre lämplig | 4 m/min | P |
| Inox < 900 n/mm² | lämplig | 5 m/min | M |
| Inox > 900 n/mm² | mindre lämplig | 5 m/min | M |
| Gg(g) | mindre lämplig | 5 m/min | K |
| Ti > 850 n/mm² | mindre lämplig | 5 m/min | S |
| Stål < 1100 n/mm² | lämplig | 5 m/min | P |
| Vått maximal | lämplig | ||
| Olja | lämplig | ||
| Uni | lämplig | ||
| Alu > 10% si | mindre lämplig | ||
| Aluminium, plast | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=163000 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 163000 |
|---|---|
| EAN | 4045197252920 |
