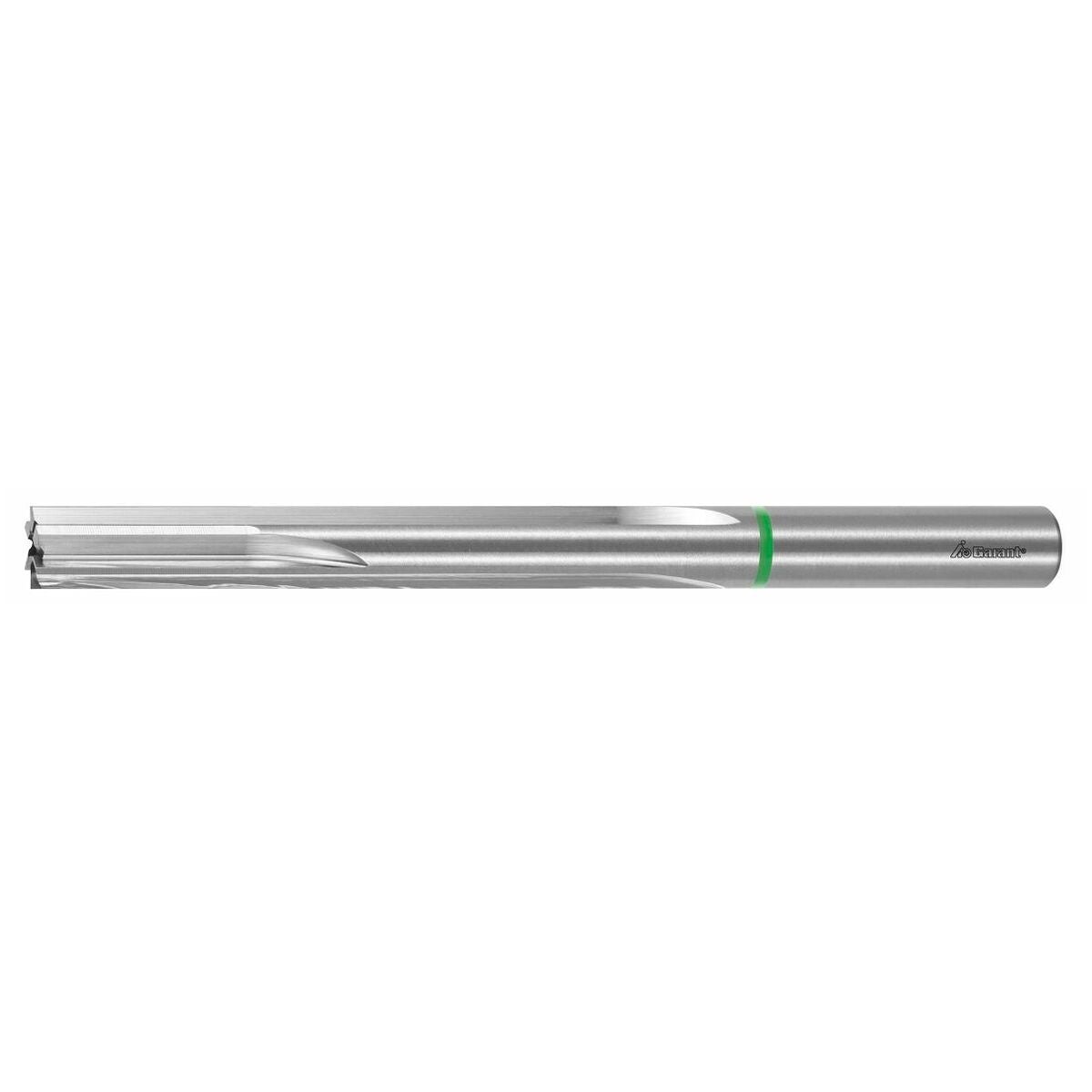

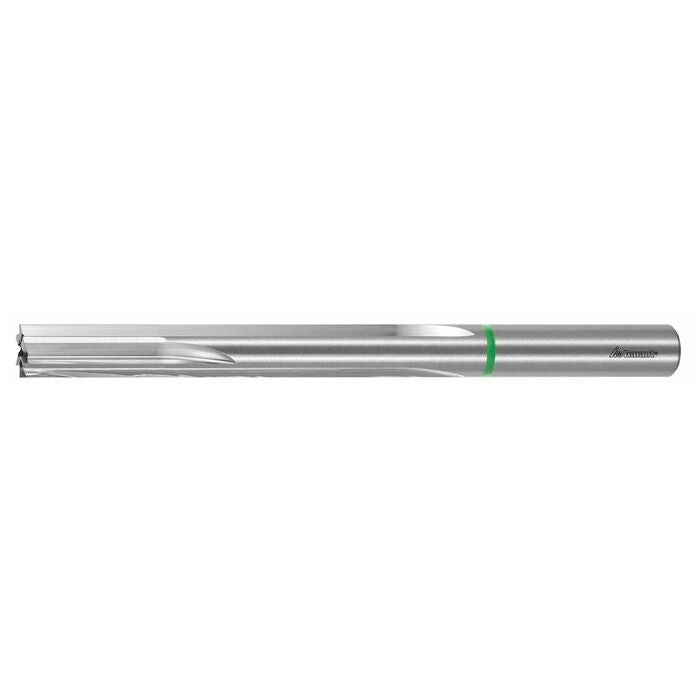

Maskinändbrotsch Diameter och passning kan konfigureras obelagd
Styckpris:
991 kr
Produktbeskrivning
Utförande
Ändskärande maskinbrotsch för att uppnå bästa möjliga måttnoggrannhet. Optimerad ändskärning möjliggör en exakt linjeringsnoggrannhet för det skapade borrhålet. Rakspårsutförande med långa spånspår för optimal spånborttransport.
Användningsdata
För korrigering av smärre positioneringsfel vid den föregående borrbearbetningen. För att åstadkomma exakt linjerande i följd liggande hål. Vid högsta möjliga krav på hålets rakhet. Brotschning till hålbottnen och av genomgående hål.
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | HSS E |
| Norm | Verkstadsnorm |
| För material (färgring) | grön |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft med h6 |
| Antal skär z | 6 |
| Utkragningslängd l1 | 71 mm |
| Totallängd l | 117 mm |
| Skärlängd lc | 24 mm |
| Borrdjup | 69 mm |
| Skaftdiameter ds | 8 mm |
| ⌀-område | 7.631 - 8.2 mm |
| Konfigurerbara toleranser | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfigurerbara egenskaper | 6; 7; 8; 9; 10; 11; 12; 13 |
| Ändsnitt | 3 mm |
Användningsdata
N
15
N
25
P
12
P
12
P
12
P
10
P
10
N
20
K
10
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=162830 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 162830 |
|---|---|
| EAN | 4062406166410 |
