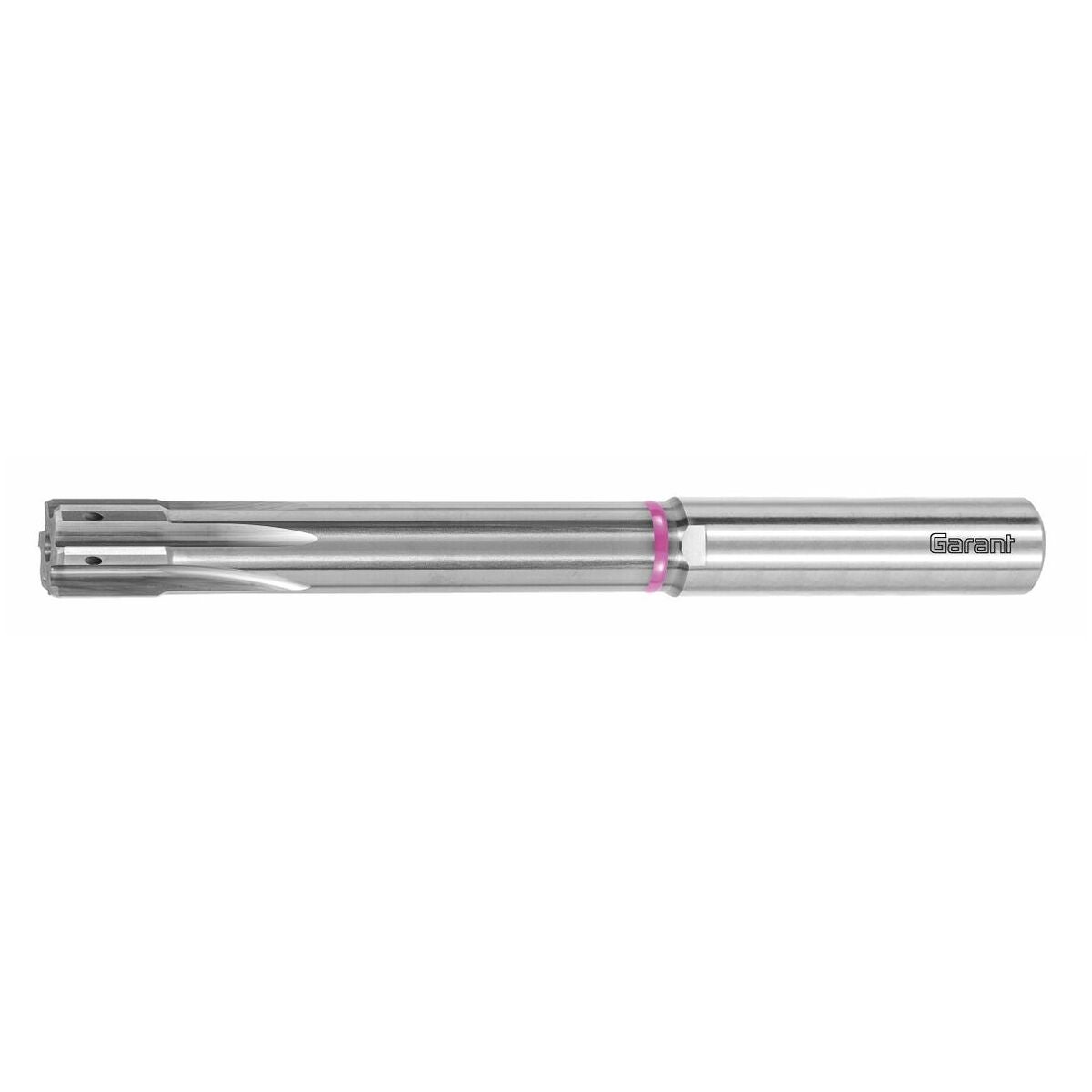

GARANT Master Titan HM-högkapacitetsbrotsch HPC genomgående hål TiAlN

Styckpris:

2 698 kr

Varumärke: Garant
Artikelnummer: 164410

Nedladdningsbara filer

Produktkatalog Vändkatalog

Produktbeskrivning

Utförande
Special-HPC-brotschar i den senaste generationen för titanbearbetning, med förbättrad skärgeometri och vidareutvecklat hårdmetallsubstrat. Extra kort skär som ger förhöjda snittvärden. Optimerad kylstrategi genom radiellt anordnade kylvätskeutlopp med direkt inriktning mot skäret.
NC-anpassat utförande med rak skaftdiameter för standardiserad infästning speciellt i Hydro Dehn- eller högprecisionsspännchuckar. Högsta möjliga rundgångsnoggrannhet och processäkerhet genom ojämn delning hos skären och speciell utformning av rundfasbredden.
Toleransspecifikationer:
Konfigurerbar: Brotscharna färdigslipade för valfri passning.

Användningsdata
Specialutförande för genomgående hål.
Anmärkning
Leveranstid: 4 veckor.

Teknisk data

Produktslag	Brotschverktyg med ej löstagbara skäreggar
Skärmaterial	HSS
Norm	Verkstadsnorm
För material (färgring)	grön
Beläggning	TiAlN
Invändig kylning	ja, med 25 bar
Infästning	DIN 6535 HA med h6
Användning vid håltyp	vid genomgående hål
Bearbetningsstrategi	HPC

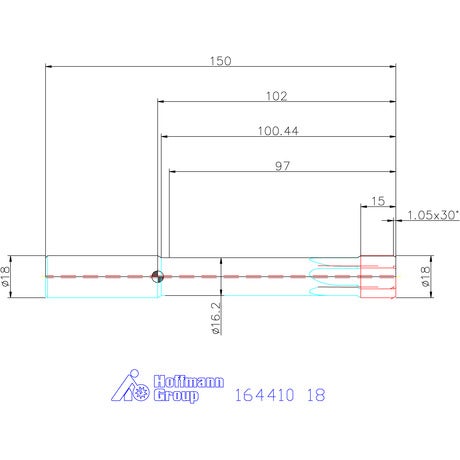

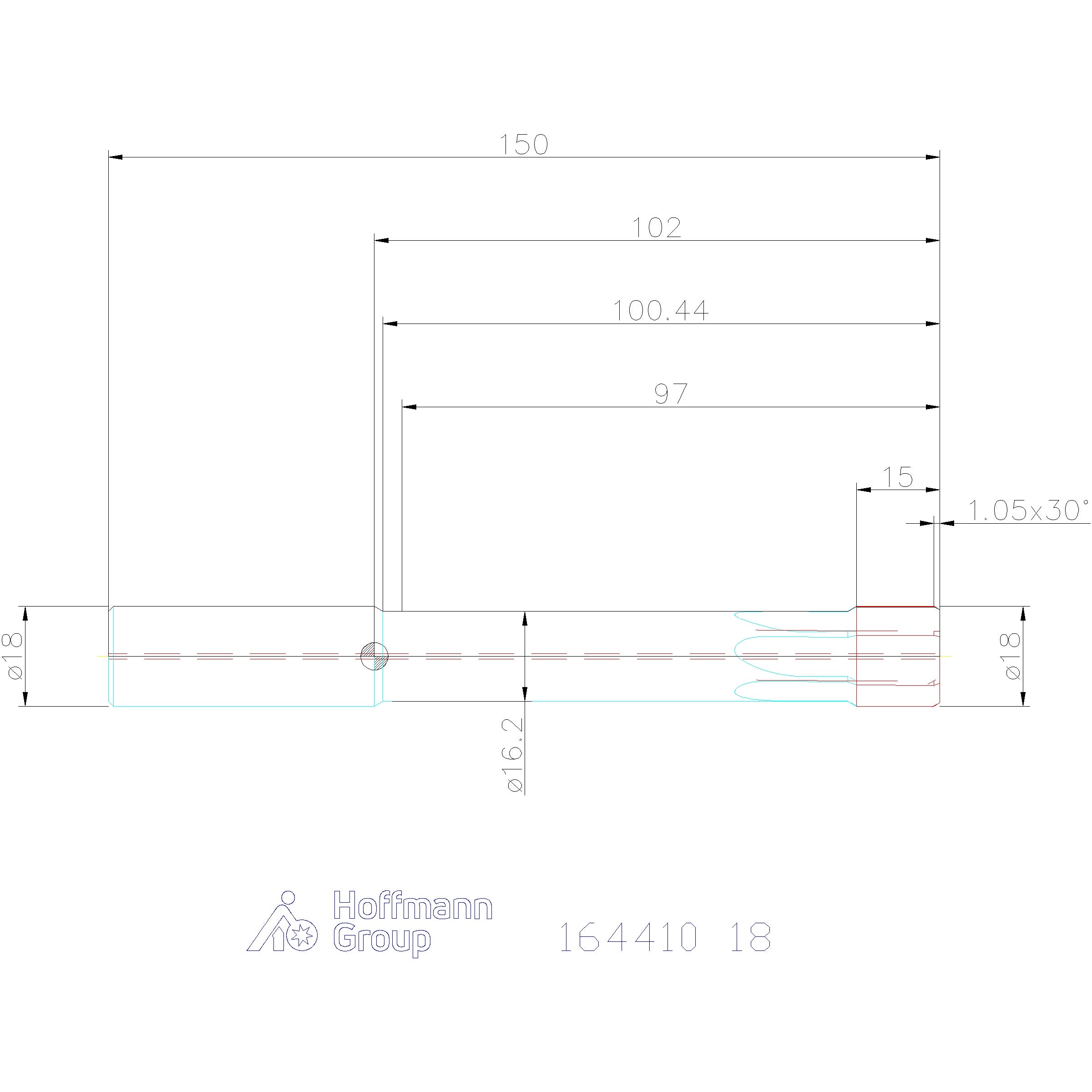

Diameter ⌀	18 mm
Antal skär z	6
Utkragningslängd l₁	102 mm
Totallängd l	150 mm
Skärlängd l_c	15 mm
Borrdjup	100 mm
Skaftdiameter d_s	18 mm
Brotschmån för diametern ⌀ riktvärde	0.2 mm
⌀-område	17.201 - 18.2 mm
Konfigurerbara toleranser	A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC
Konfigurerbara egenskaper	6; 7; 8; 9; 10; 11; 12; 13
Tolerans	konfigurerbar
Serie	Master Titan
Matning f i titan > 850 n/mm²	0.6 mm/v
Skaftmått	18

Användningsdata

	Lämplighet	V_c	ISO-Kod
Vått maximal	lämplig
Ti > 850 n/mm²	lämplig

Media

ToolScout	https://toolscout.com/processdata?articlenumber=164410
Materialnyckel	materialnyckel.pdf

Produktspecifikation

Artikelnummer	164410
EAN	4062406698331
