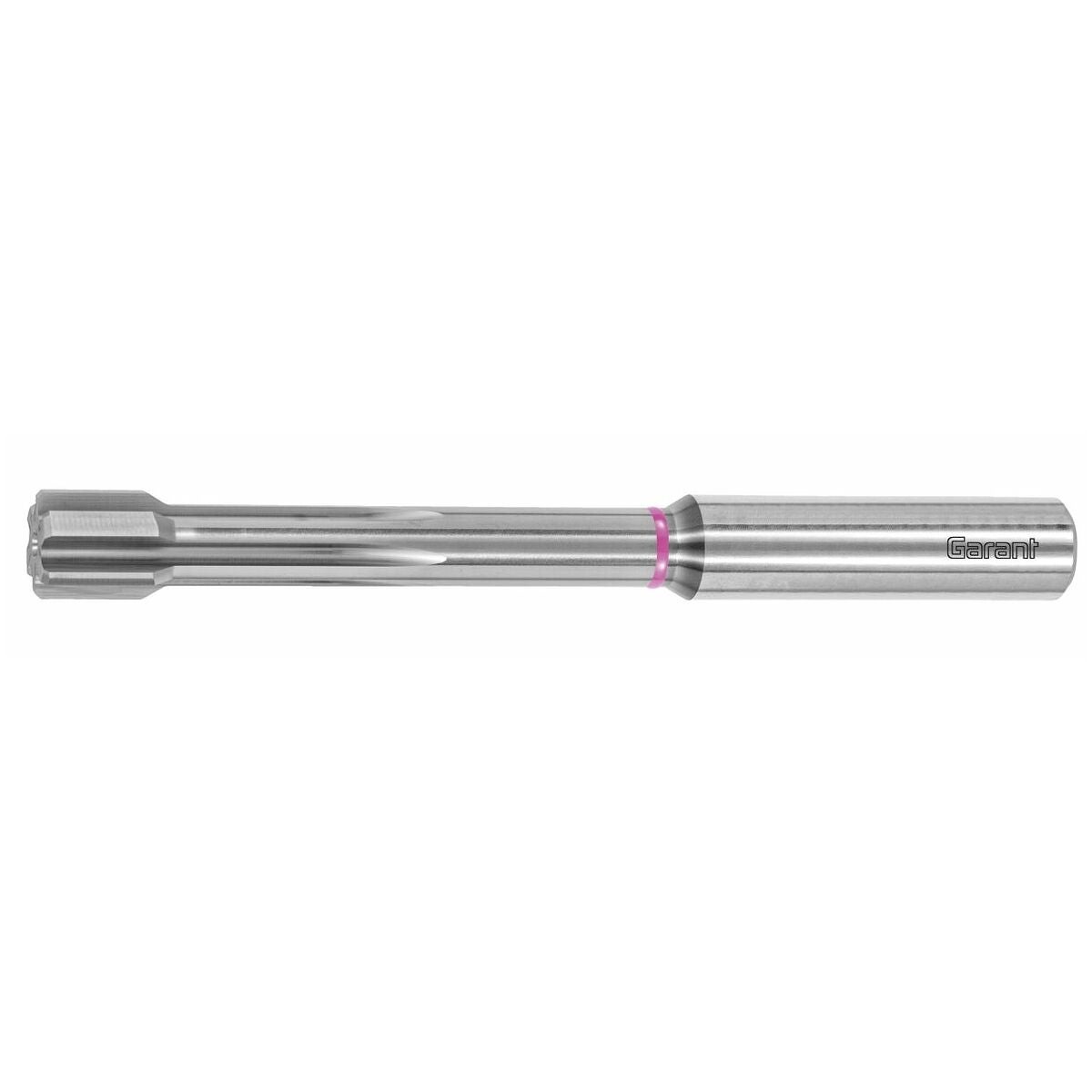

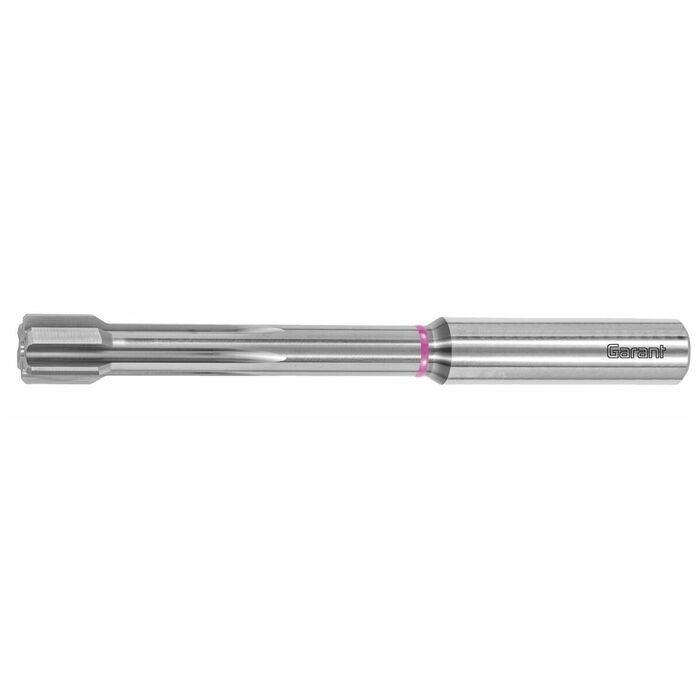

GARANT Master Titan HM-högkapacitetsbrotsch HPC bottenhål TiAlN
Styckpris:
2 608 kr
Produktbeskrivning
Utförande
Special-HPC-brotschar i den senaste generationen för titanbearbetning, med förbättrad skärgeometri och vidareutvecklat hårdmetallsubstrat. Extra kort skär som ger förhöjda snittvärden. Optimerad kylstrategi genom radiellt anordnade kylvätskeutlopp med direkt inriktning mot skäret.
NC-anpassat utförande med rak skaftdiameter för standardiserad infästning speciellt i Hydro Dehn- eller högprecisionsspännchuckar. Högsta möjliga rundgångsnoggrannhet och processäkerhet genom ojämn delning hos skären och speciell utformning av rundfasbredden.
Toleransspecifikationer:
Konfigurerbar: Brotscharna färdigslipade för valfri passning.
Användningsdata
Specialutförande för bottenhål.
Anmärkning
Leveranstid: 4 veckor.
Teknisk data
| Produktslag | Brotschverktyg med ej löstagbara skäreggar |
|---|---|
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| För material (färgring) | grön |
| Beläggning | TiAlN |
| Invändig kylning | ja, med 25 bar |
| Infästning | DIN 6535 HA med h6 |
| Användning vid håltyp | vid genomgående hål |
| Bearbetningsstrategi | HPC |

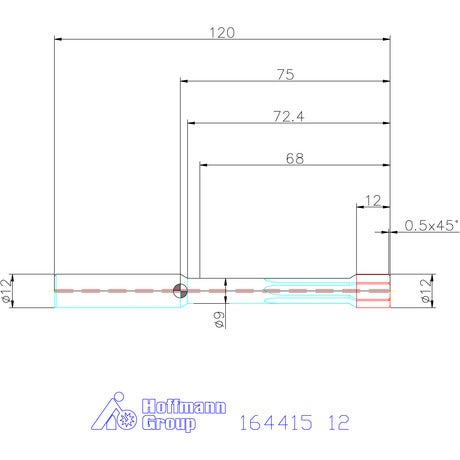

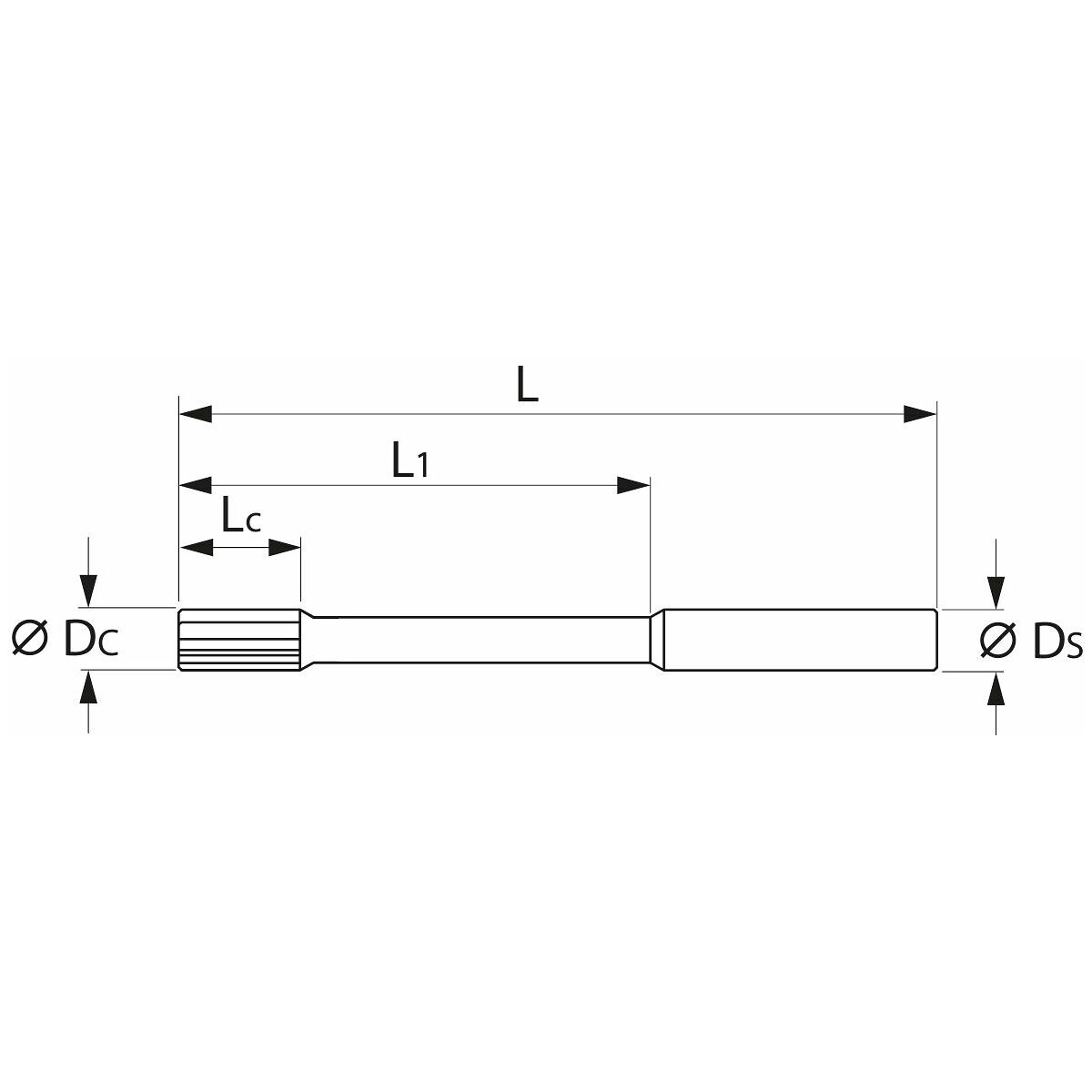

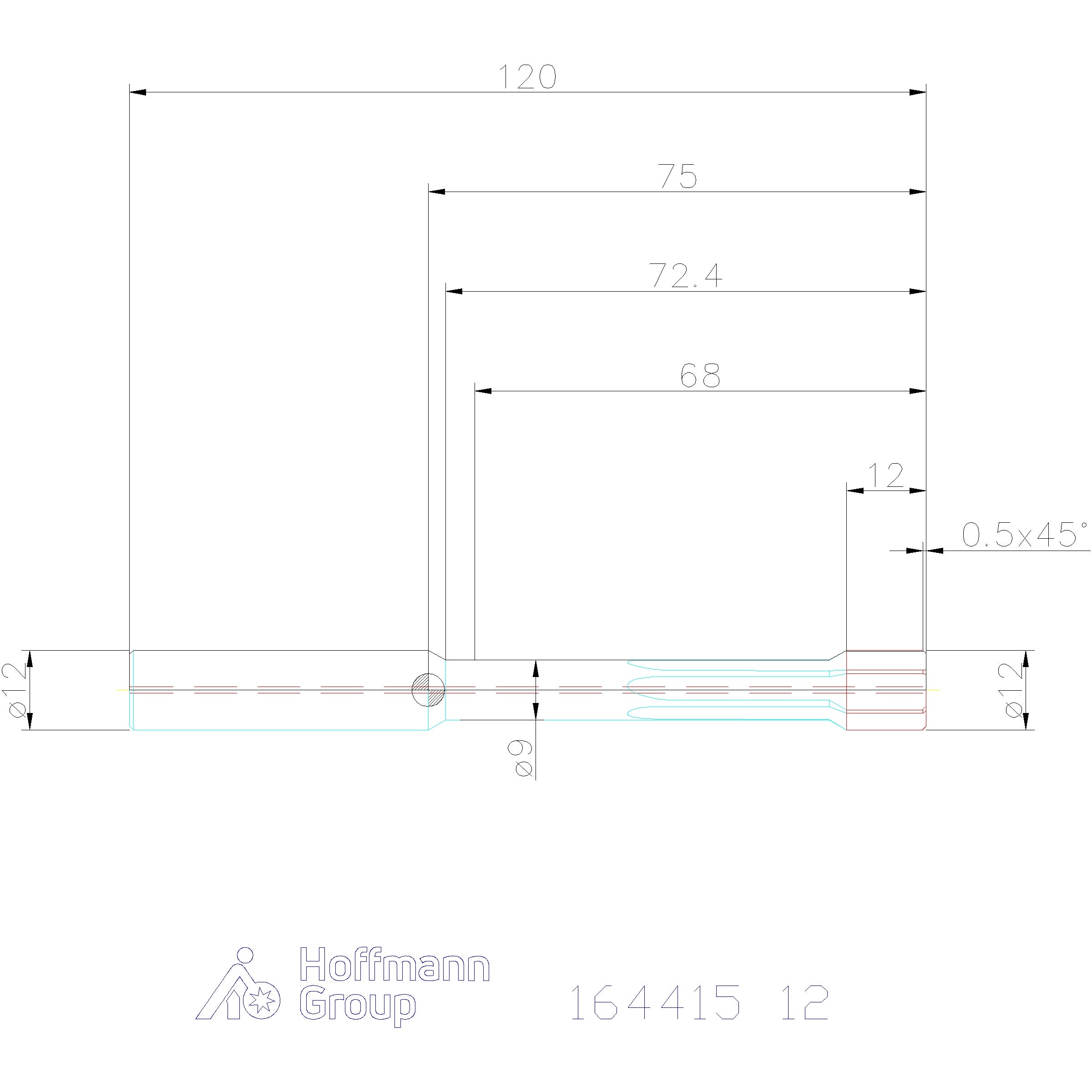

| Diameter ⌀ | 12 mm |
| Antal skär z | 6 |
| Utkragningslängd l1 | 75 mm |
| Totallängd l | 120 mm |
| Skärlängd lc | 12 mm |
| Borrdjup | 73 mm |
| Skaftdiameter ds | 12 mm |
| Brotschmån för diametern ⌀ riktvärde | 0.1 mm |
| ⌀-område | 11.701 - 12.2 mm |
| Konfigurerbara toleranser | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfigurerbara egenskaper | 6; 7; 8; 9; 10; 11; 12; 13 |
| Tolerans | konfigurerbar |
| Serie | Master Titan |
| Matning f i titan > 850 n/mm2 | 0.48 mm/v |
| Skaftmått | 12 |
Användningsdata
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164415 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164415 |
|---|---|
| EAN | 4062406698522 |
