Produktbeskrivning
Utförande

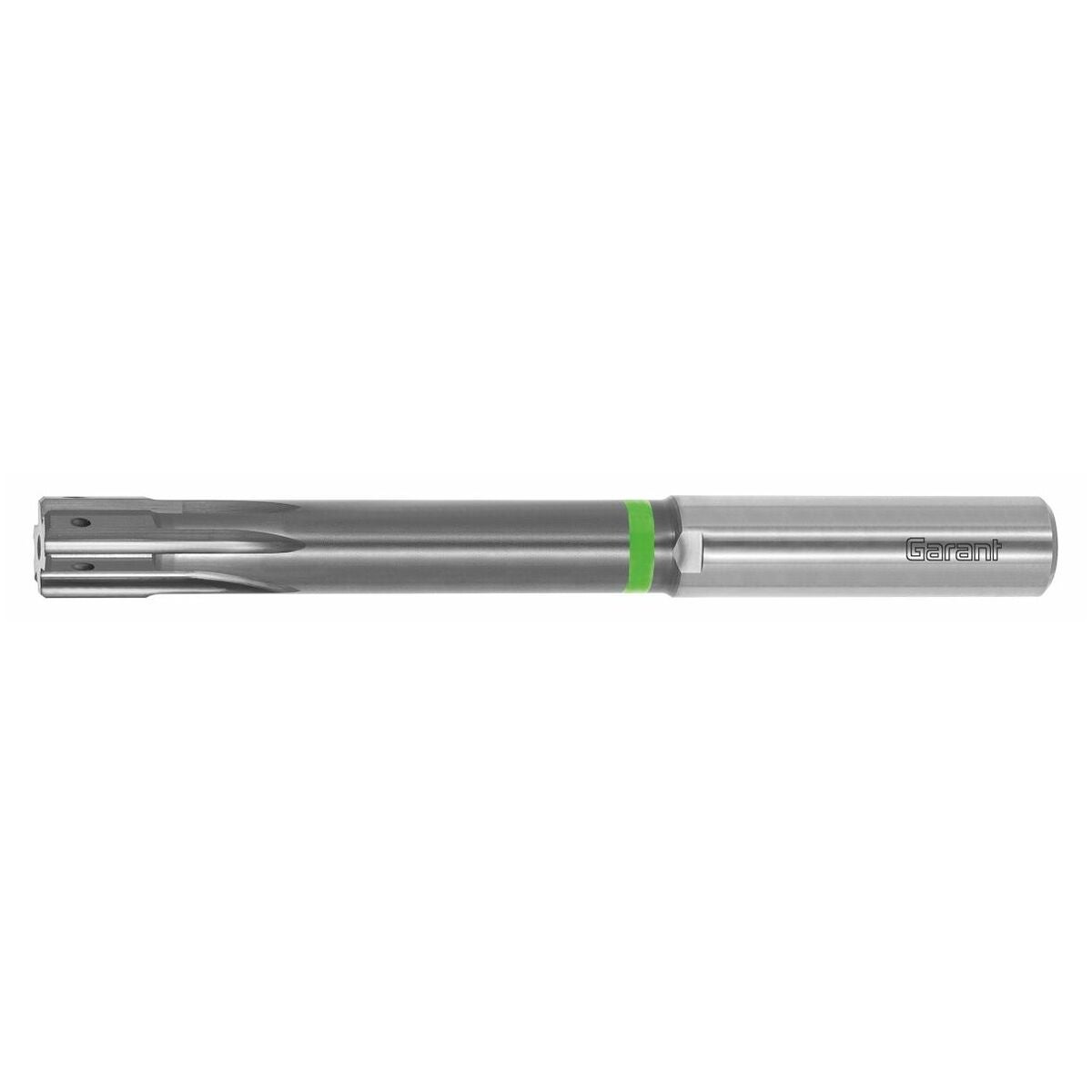

Universella-HPC-brotschar av den senaste generationen. Extra korta skär för högre skärvärden. Optimerad kylstrategi genom radiellt anordnade kylvätskeutlopp med direkt inriktning mot skäret.
Kompromisslös användning i stål och rostfritt stål. Tillförlitlig bearbetning av höghållfast stålmaterial upp till 60 HRC. NC-anpassat utförande med rak skaftdiameter för standardiserad infästning speciellt i Hydro Dehn- eller högprecisionsspännchuckar.
Maximal rundgångsnogrannhet och processäkerhet genom ojämn delning.
Toleransspecifikationer:
Konfigurerbar: Brotscharna färdigslipade för valfri passning.
H7: Utförande för håltolerans H7.
0/0,005 mm: Tillverknings- resp. skärtolerans för nominell diameter DC.
Användningsdata
Specialutförande för genomgående hål.
Teknisk data
| Produktslag |
Phillips-BIT |
| Skärmaterial |
VHM |
| Norm |
Verkstadsnorm |
| För material (färgring) |
grön |
| Beläggning |
TiAlN |
| Invändig kylning |
ja, med 25 bar |
| Infästning |
DIN 6535 HSC |
| Användning vid håltyp |
vid genomgående hål |
| Bearbetningsstrategi |
HPC |

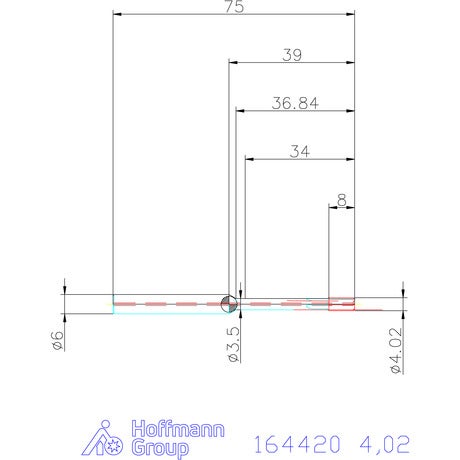

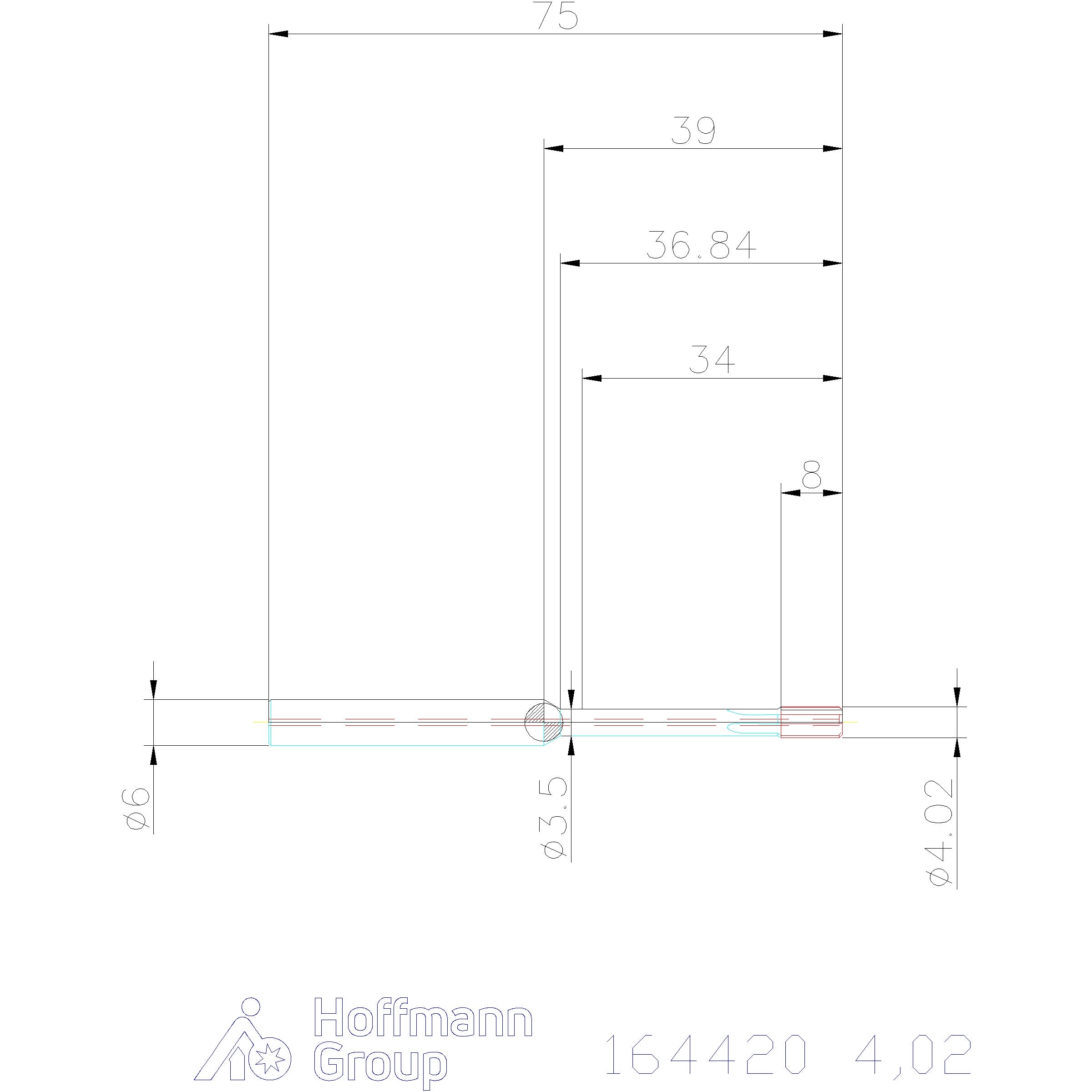

| Diameter ⌀ |
4.02 mm |
| Antal skär z |
4 |
| Utkragningslängd l1 |
39 mm |
| Totallängd l |
75 mm |
| Skärlängd lc |
8 mm |
| Borrdjup |
37 mm |
| Skaftdiameter ds |
6 mm |
| Brotschmån för diametern ⌀ riktvärde |
0.1 mm |
| Tolerans |
0 / 0,005 |
| Matning f i stål < 1100 n/mm2 |
0.6 mm/v |
| Serie |
Master Steel |
| Matning f i rostfritt stål < 900 n/mm2 |
0.2 mm/v |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Stål < 500 n/mm² |
mindre lämplig |
180 m/min |
P |
| Stål < 750 n/mm² |
lämplig |
180 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
180 m/min |
P |
| Stål < 1400 n/mm² |
lämplig |
100 m/min |
P |
| Inox < 900 n/mm² |
lämplig |
50 m/min |
M |
| Inox > 900 n/mm² |
lämplig |
30 m/min |
M |
| Stål < 1100 n/mm² |
lämplig |
150 m/min |
P |
| Gg |
lämplig |
110 m/min |
K |
| Ggg |
lämplig |
90 m/min |
K |
| Stål < 55 hrc |
lämplig |
12 m/min |
H |
| Stål < 60 hrc |
mindre lämplig |
8 m/min |
H |
| Vått maximal |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Vått minimal |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
164420 |
| EAN |
4067263517870 |
