GARANT Master Alu HM-högkapacitetsbrotsch HPC genomgående hål DLC
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

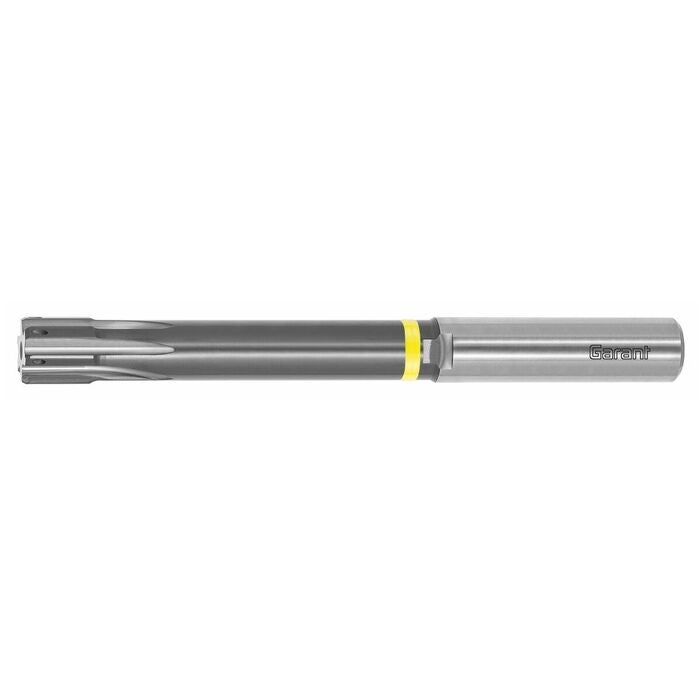

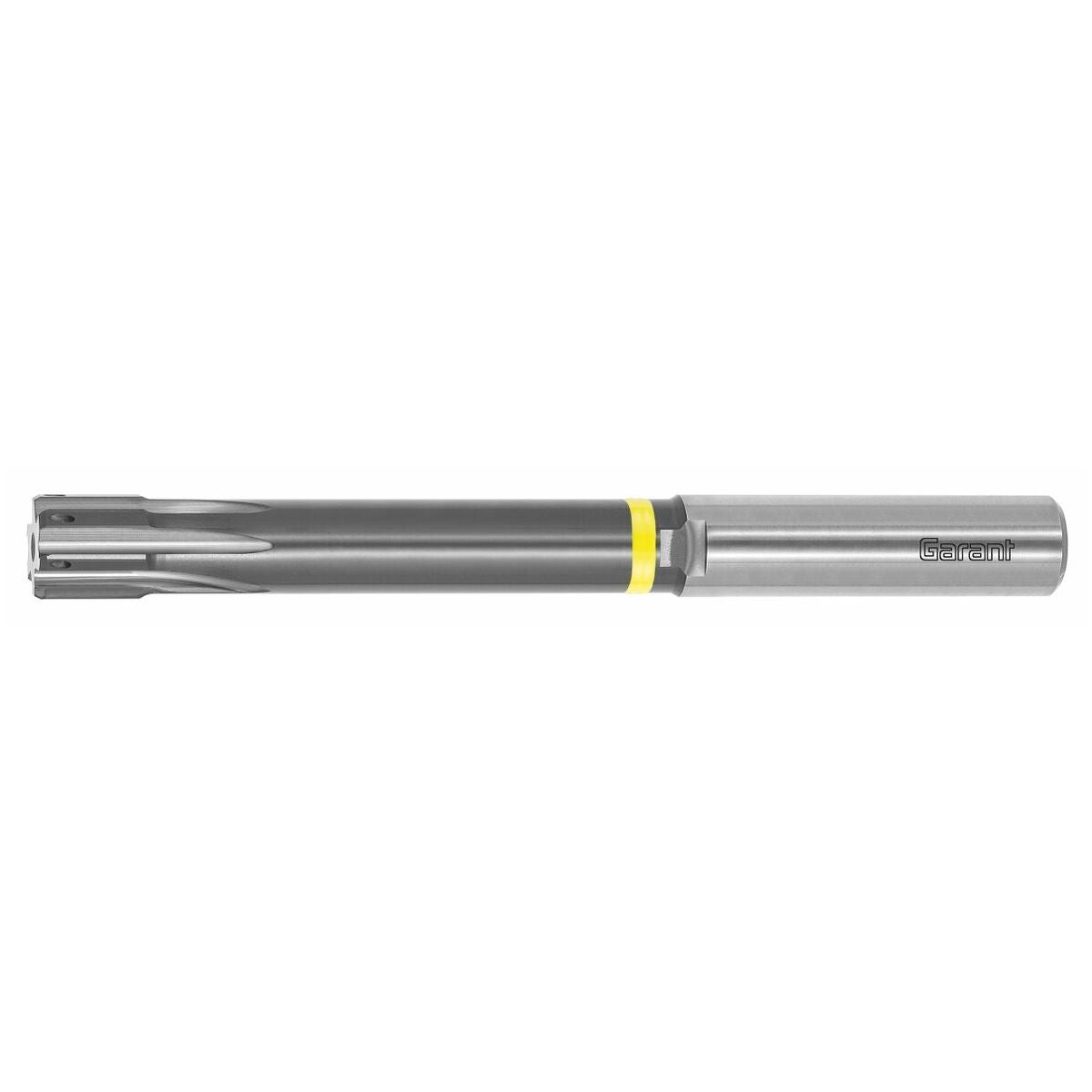

Special-HPC-brotschar av senaste generation för aluminiumbearbetning, med förbättrad skärgeometri och vidareutvecklat hårdmetallsubstrat.
Extra korta skär för högre skärvärden. Optimerad kylstrategi genom radiellt anordnade kylvätskeutlopp med direkt inriktning mot skäret.
NC-lämpligt utförande med rak skaftdiameter för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar.
Högsta möjliga rundgångsnoggrannhet och processäkerhet genom ojämn delning hos skären och speciell utformning av rundgångsbredden.
Utförande med DLC-beläggning ta-C.
Toleransuppgifter:
Konfigurierbara: Brotscharna är färdigslipade för passning enligt föreskrift.
Utförande H7: enligt DIN1420 för håltolerans H7.
Användningsdata
Specialutförande för genomgående hål.
Observera
Uppdatering av beläggningen med färgförändring från antracit DLC till regnbågsfärgad DLC med samtidigt jämförbar eller bättre prestandanivå.
Användningsdata
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| För material (färgring) | gul |
| Beläggning | DLC |
| Invändig kylning | ja, med 25 bar |
| Infästning | DIN 6535 HSC |
| Användning vid håltyp | vid genomgående hål |
| Bearbetningsstrategi | HPC |
| Typ | W |
| Diameter ⌀ | 5 mm |
| Antal skär z | 4 |

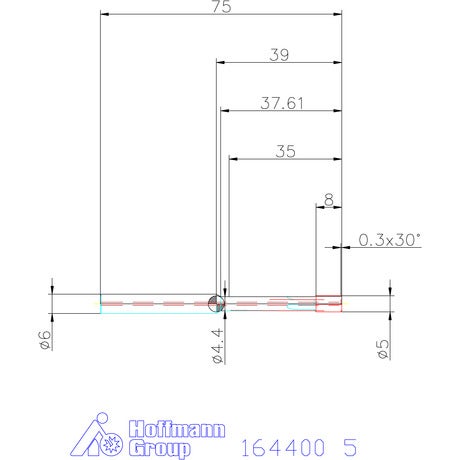

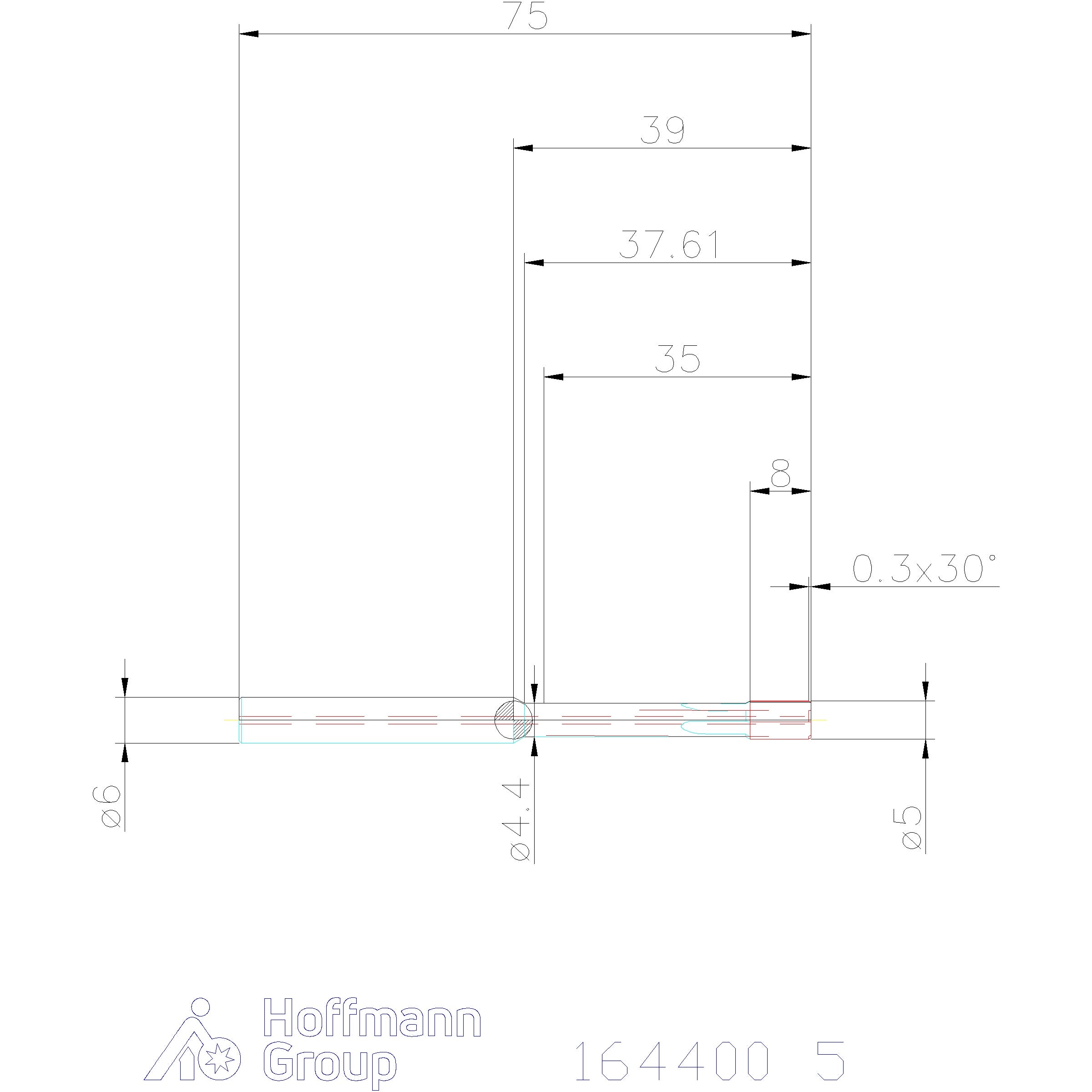

| Utkragningslängd l1 | 39 mm |
| Totallängd l | 75 mm |
| Skärlängd lc | 8 mm |
| Borrdjup | 37 mm |
| Skaftdiameter ds | 6 mm |
| Brotschmån för diametern ⌀ riktvärde | 0.1 mm |
| ⌀-område | 4.701 - 5.2 mm |
| Konfigurerbara toleranser | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfigurerbara egenskaper | 6; 7; 8; 9; 10; 11; 12; 13 |
| Tolerans | konfigurerbar |
| Matning f i aluminiumgjutgods | 0.6 mm/v |
| Serie | Master Alu |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164400 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164400 |
|---|---|
| EAN | 4062406283643 |
