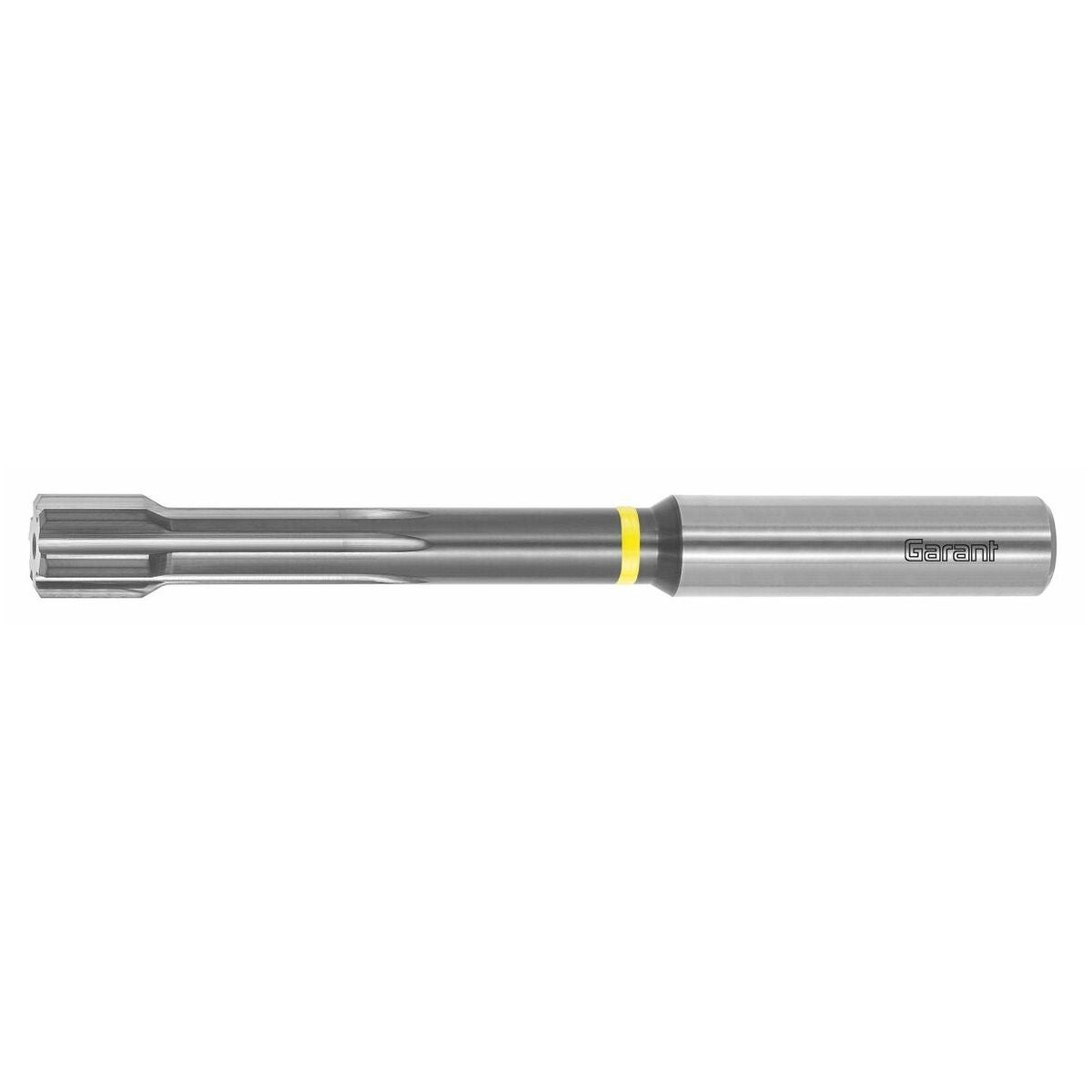

GARANT Master Alu HM-högkapacitetsbrotsch HPC bottenhål DLC
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Special-HPC-brotschar av senaste generation för aluminiumbearbetning, med förbättrad skärgeometri och vidareutvecklat hårdmetallsubstrat.
Extra korta skär för högre skärvärden. Optimerad kylstrategi genom radiellt anordnade kylvätskeutlopp med direkt inriktning mot skäret.
NC-lämpligt utförande med rak skaftdiameter för standardiserad infästning särskilt i hydrauliska chuckar eller högprecisionsspännchuckar.
Högsta möjliga rundgångsnoggrannhet och processäkerhet genom ojämn delning hos skären och speciell utformning av rundgångsbredden.
Utförande med DLC-beläggning ta-C.
Toleransuppgifter:
Konfigurierbara: Brotscharna är färdigslipade för passning enligt föreskrift.
Utförande H7: enligt DIN1420 för håltolerans H7.
Användningsdata
Specialutförande för bottenhål.
Observera
Uppdatering av beläggningen med färgförändring från antracit DLC till regnbågsfärgad DLC med samtidigt jämförbar eller bättre prestandanivå.
Användningsdata
Teknisk data
| Produktslag | Phillips-BIT |
|---|---|
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| För material (färgring) | gul |
| Beläggning | DLC |
| Invändig kylning | ja, med 25 bar |
| Infästning | DIN 6535 HSC |
| Användning vid håltyp | för bottenhål |
| Bearbetningsstrategi | HPC |
| Typ | W |

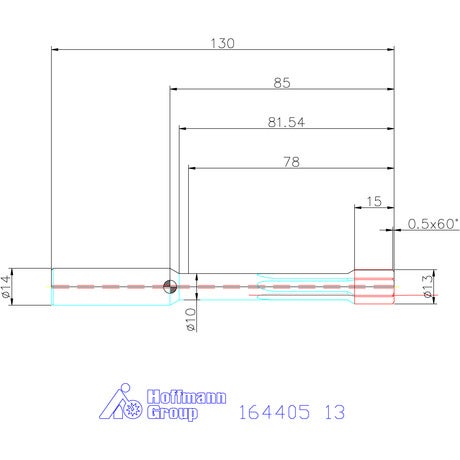

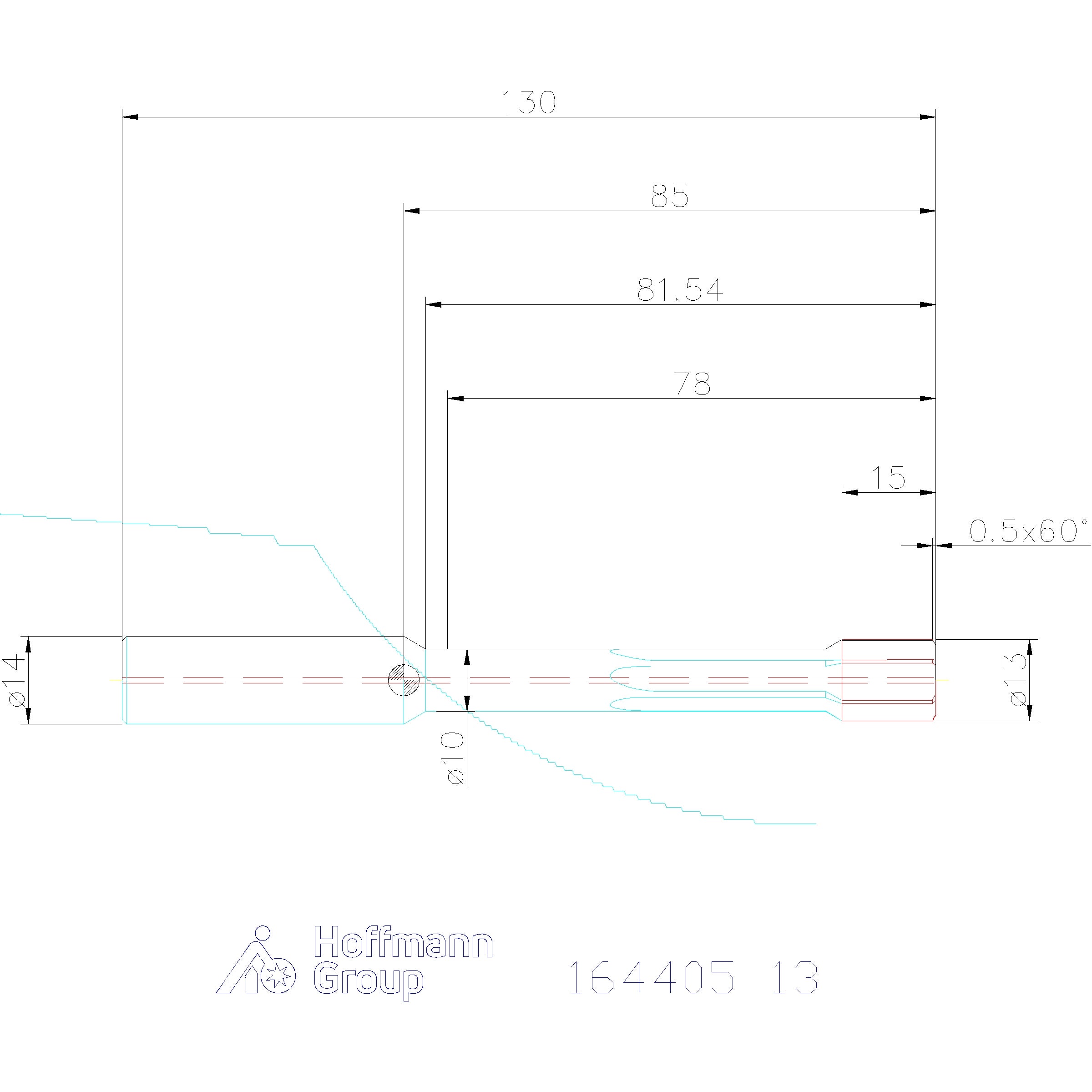

| Diameter ⌀ | 13 mm |
| Antal skär z | 6 |
| Utkragningslängd l1 | 85 mm |
| Totallängd l | 130 mm |
| Skärlängd lc | 15 mm |
| Borrdjup | 83 mm |
| Skaftdiameter ds | 14 mm |
| Brotschmån för diametern ⌀ riktvärde | 0.2 mm |
| ⌀-område | 12.201 - 13.2 mm |
| Konfigurerbara toleranser | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfigurerbara egenskaper | 6; 7; 8; 9; 10; 11; 12; 13 |
| Tolerans | konfigurerbar |
| Matning f i aluminiumgjutgods | 2.1 mm/v |
| Serie | Master Alu |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=164405 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 164405 |
|---|---|
| EAN | 4062406284046 |
