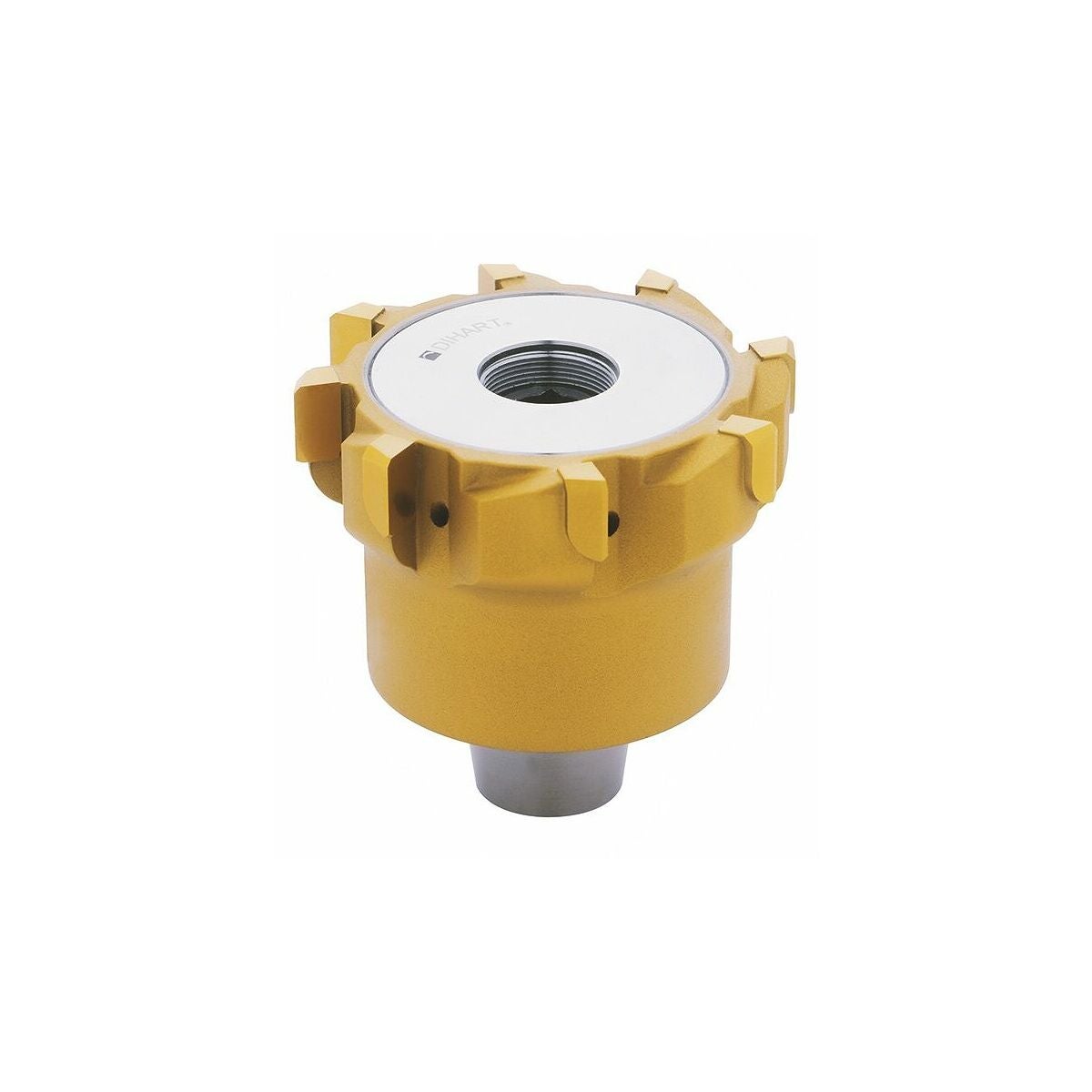

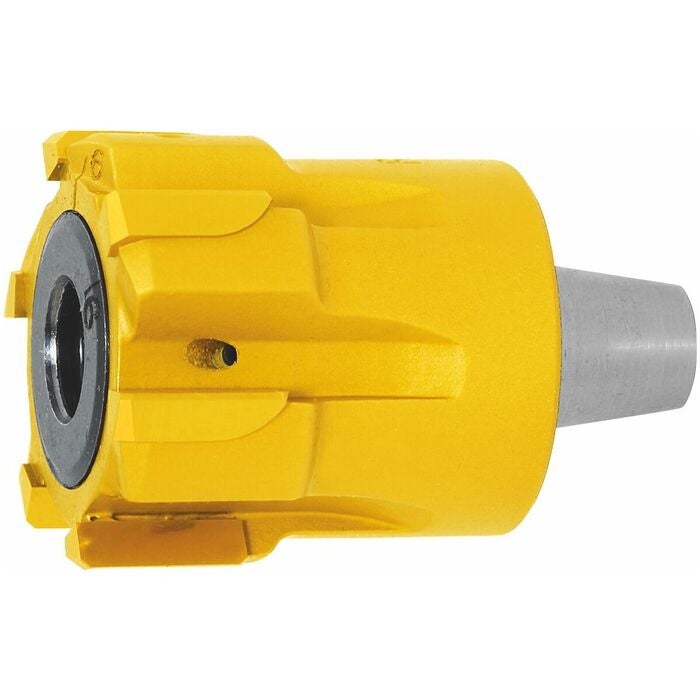

KOMET® REAMAX® TS brotschhuvud H7 HM ASG3000 TiN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Raktandade brotschhuvuden, färdigslipade för passning H7.
Applikationsanpassad skärgeometri. Justerbara i µ-området för slitagekompensation och för att uppnå minimala grundtoleranser fr.o.m. IT4. För genomgående hål upp till 5×D.

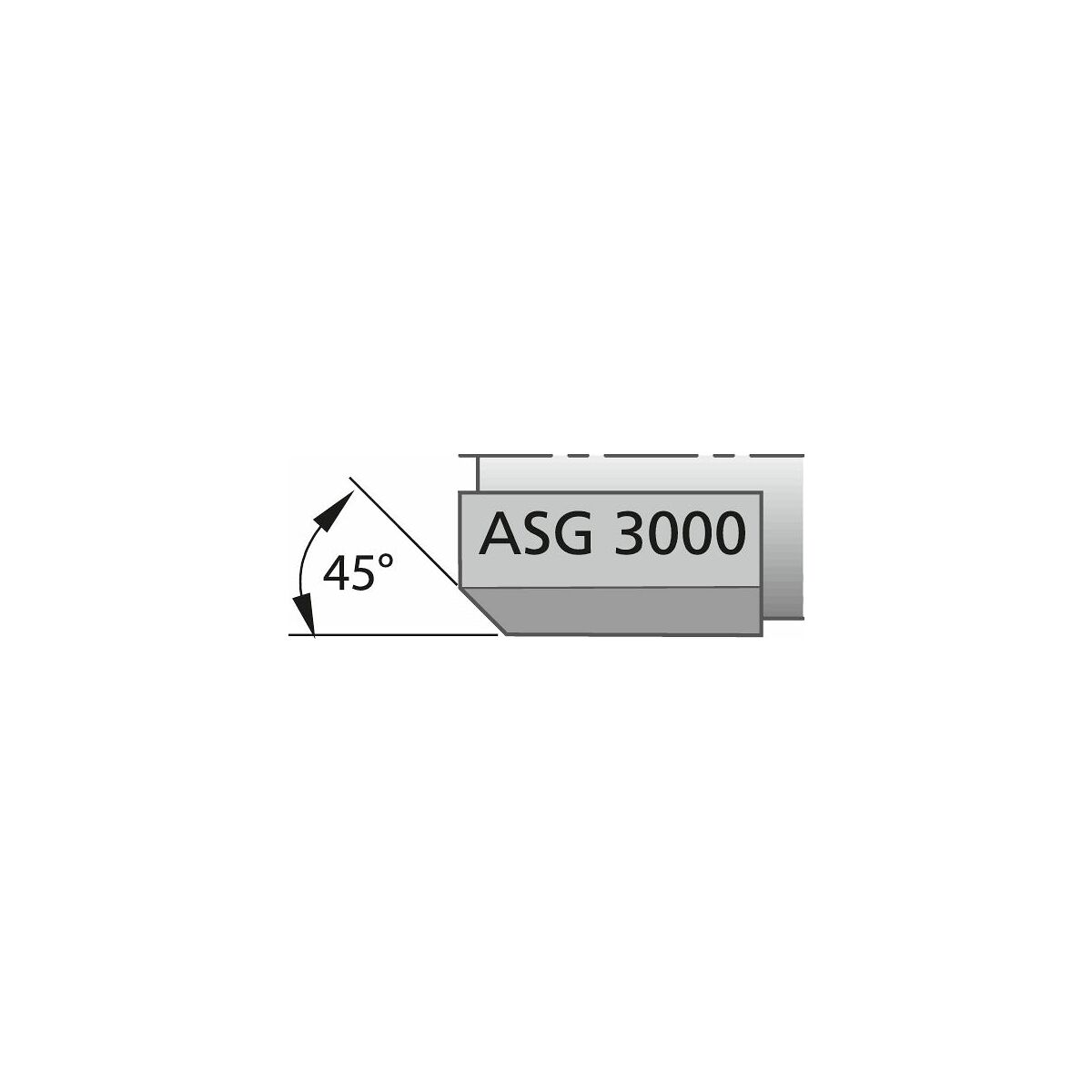

I geometri ASG3000 med skärfasvinkel 45° och extra spånspår för säker spånavgång längs skäret. För bottenhål och genomgående hål.
För intermittent skärning.
Anmärkning
- Andra storlekar kan fås med kort leveranstid på begäran.
- Passande hållare, se nr 239880 −239940.
- Riktvärden för användning gäller genomgående hål.
Teknisk data
| Borrtolerans | H7 |
|---|---|
| Användning vid håltyp | vid genomgående hål |
| Produktslag | Skärinsats för brotschning |
| Beläggning | TiN |
| Invändig kylning | ja |

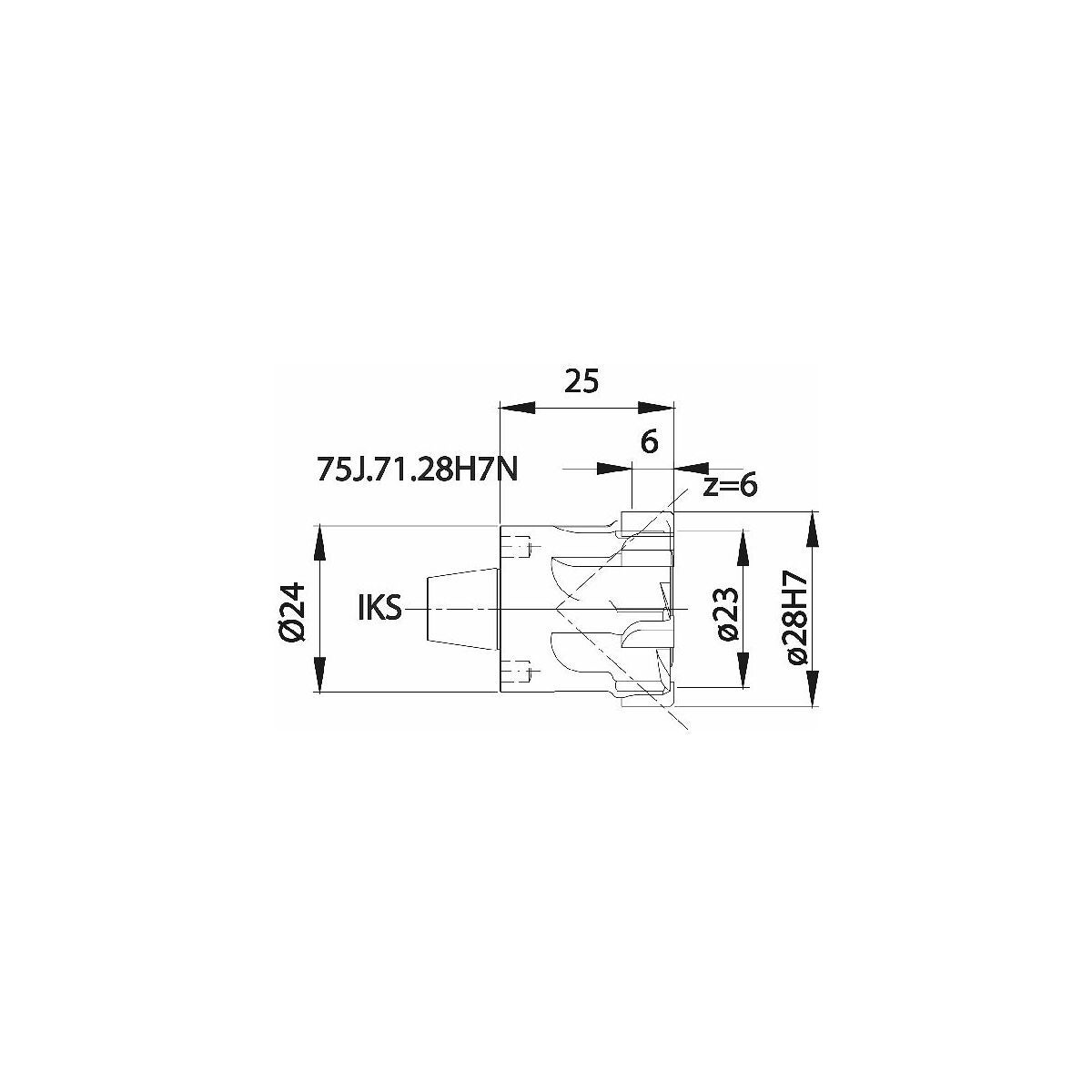

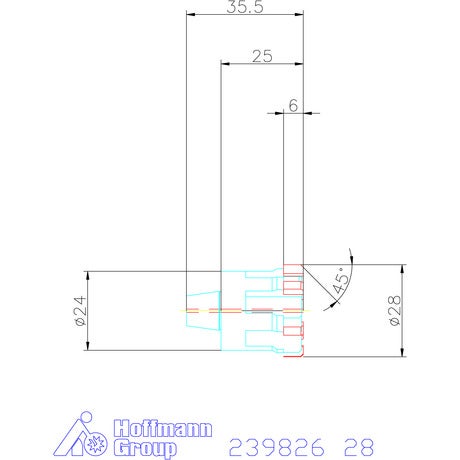

| Skärlängd l1 | 6 mm |
| Nominell⌀ d | 28 mm |
| Huvudets längd l | 25 mm |
| Antal skär z | 6 |
| Matning f i stål < 750 n/mm2 | 0.9 mm/v |
| För hållare nr 239880 − 239940 | 27 − 34,99 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 750 n/mm² | mindre lämplig | 100 m/min | P |
| Stål < 1100 n/mm² | mindre lämplig | 70 m/min | P |
| Stål < 900 n/mm² | mindre lämplig | 80 m/min | P |
| Inox < 900 n/mm² | mindre lämplig | 25 m/min | M |
| Inox > 900 n/mm² | mindre lämplig | 15 m/min | M |
| Stål < 500 n/mm² | mindre lämplig | 120 m/min | P |
| Cuzn | lämplig | 100 m/min | N |
| Vått maximal | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=239826 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 239826 |
|---|---|
| EAN | 4047109236264 |
