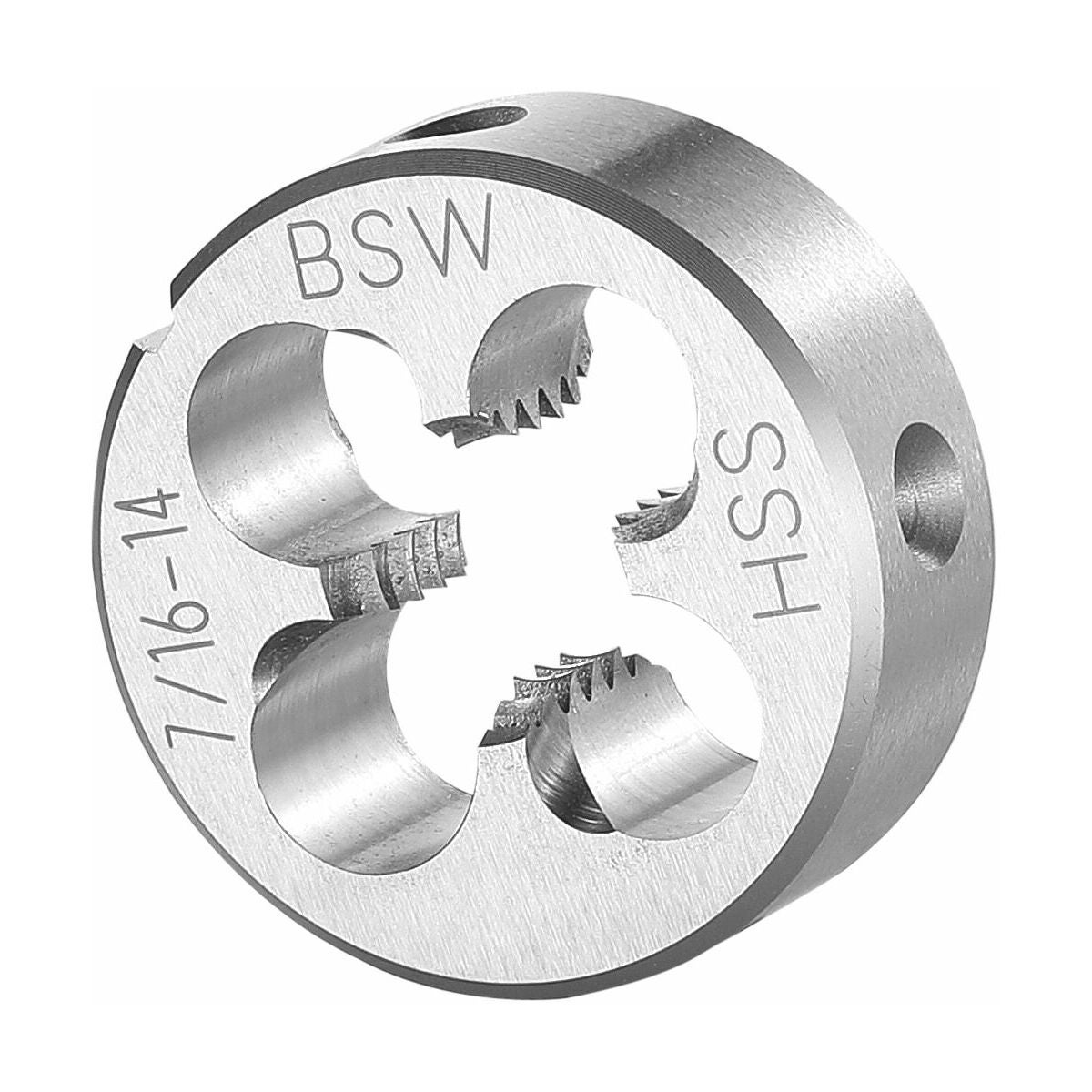

Gängsnitt
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Solid, förslitsad form med dubbelsidig skärfas. Underlättar vid skärstarten och driver effektivt ut spånen i skärriktningen.
Skärfas över 1 3/4 gänga.
Användningsdata
För Whitworthgänga enligt BSW-standard BS84 i toleransområde medel.
Teknisk data
| Produktslag | Gängsnitt |
|---|---|
| Skärmaterial | HSS |
| Norm | EN 22568 |
| Gängtyp | BSW |
| Flankvinkel | 55 grad |
| Utvändig ⌀ | 30 mm |
| Höjd | 11 mm |
| Toleransklass | medel |
| Gängstorlek | W7/16 |
| Skärriktning | Höger |
| Gäng-⌀ | 11.11 mm |
| Varvper tum | 14 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | mindre lämplig | ||
| Olja | lämplig | ||
| Stål < 500 n/mm² | lämplig | ||
| Stål < 750 n/mm² | lämplig | ||
| Torrt | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=141550 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 141550 |
|---|---|
| EAN | 4045197084514 |
