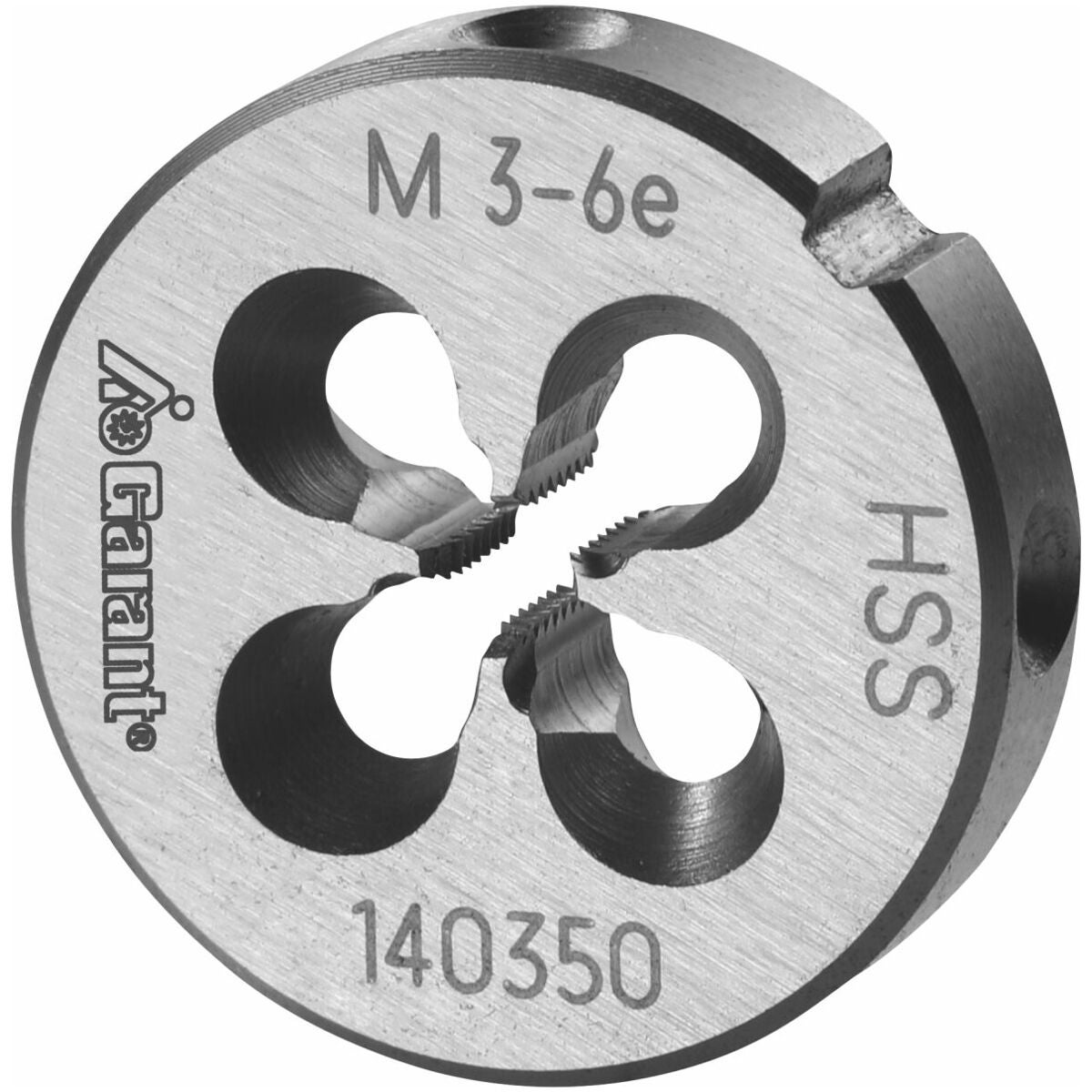

Gängsnitt 6e
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Solid, förslitsad form.
≥ M3 med dubbelsidig skärfas. Underlättar vid skärstarten och driver effektivt ut spånen i skärriktningen.
Skärfas över 1 3/4 gänga.
Toleransområde 6e = med undertolerans ca 0,03−0,04 mm. För toleransklass 'medel' där gängorna förses med ett galvaniskt skyddsskikt.
Teknisk data
| Produktslag | Gängsnitt |
|---|---|
| Skärmaterial | HSS |
| Norm | EN 22568 |
| Skärriktning | Höger |
| Gängtyp | M |
| Flankvinkel | 60 grad |
| Utvändig ⌀ | 20 mm |
| Höjd | 5 mm |
| Toleransklass | DIN 13 6e |
| Gängstorlek | M3 |
| Stigning | 0.5 mm |
Användningsdata
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=140350 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 140350 |
|---|---|
| EAN | 4045197083357 |
