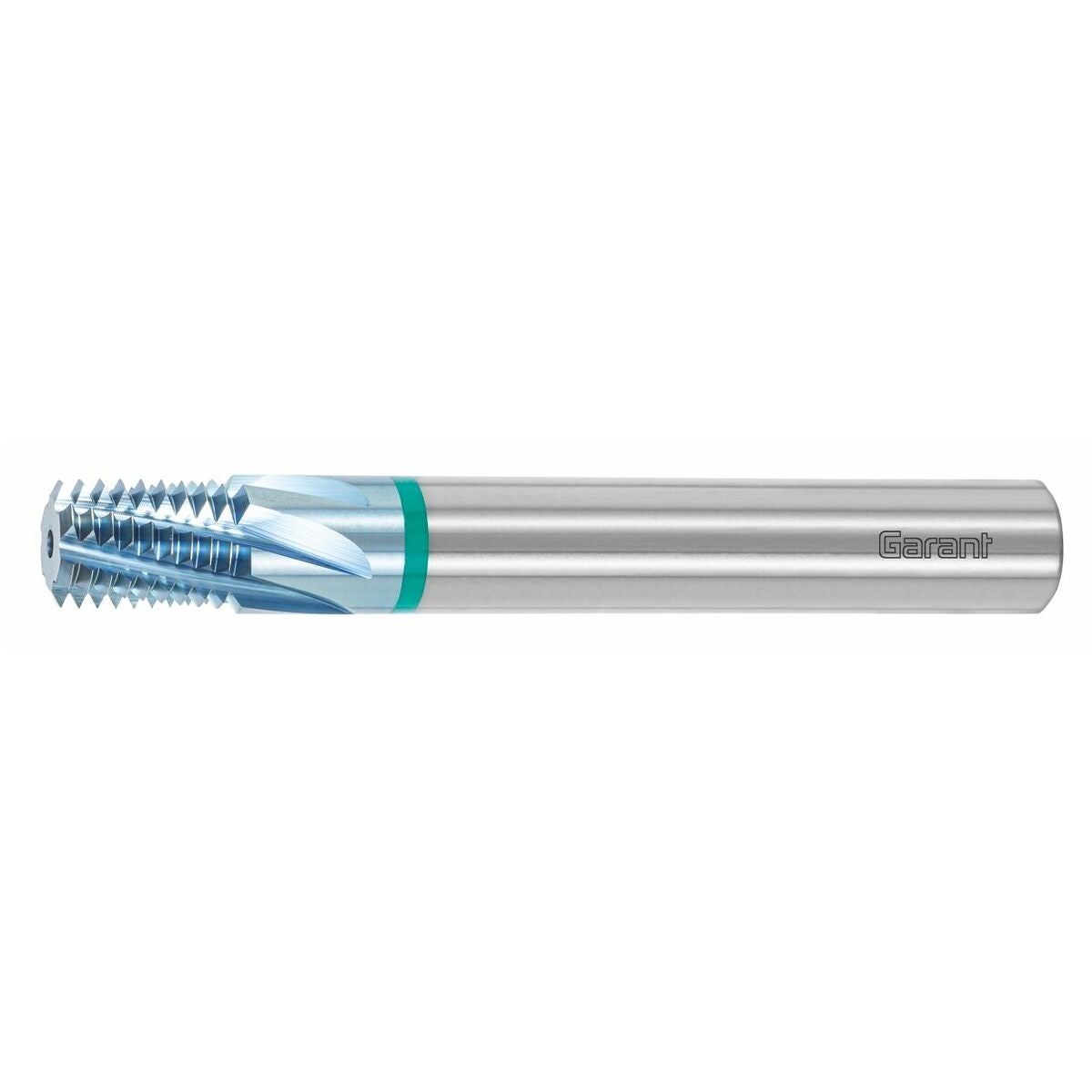

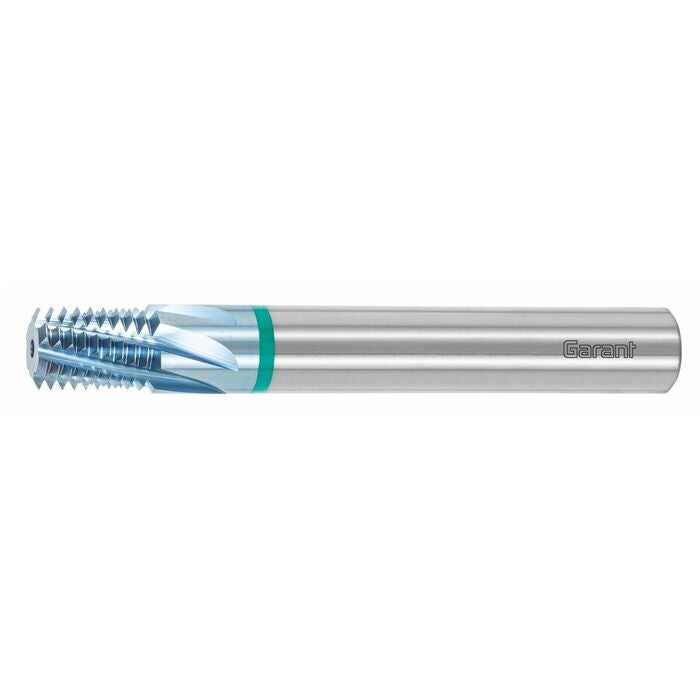

GARANT Master TM gängfräsar med cylindriskt skaft TiAlN
!
Produkten är inte längre en del av sortimentet. Se ersättningsalternativ nedan.
Produktbeskrivning
Utförande
HM-gängfräs med ojämn skärdelning och ökat antal skär. Tack den vare ojämna skärdelningen uppnås en tyst gång och lång verktygslivslängd.
Nyutvecklad universalgeometri och högpresterande beläggning för användning i ett brett sortiment av material.
- Kraftigt minskade vibrationer på grund av ojämn skärdelning.
- Ökat antal skär.
- Ny beläggning för optimal slitstyrka.
- Korrigerad gängprofil Förhindrar profilförvrängningar.
Användningsdata
För koniska rörgängor (NPT) enligt ANSI B1.20.1, för gängor med tätningsmedel.
Anmärkning
Form HB och HE kan levereras till samma pris som HA
Beställ form HB: med nr 139729 + 129100 HB
Beställ form HE: med nr 139729 + 129100 HE

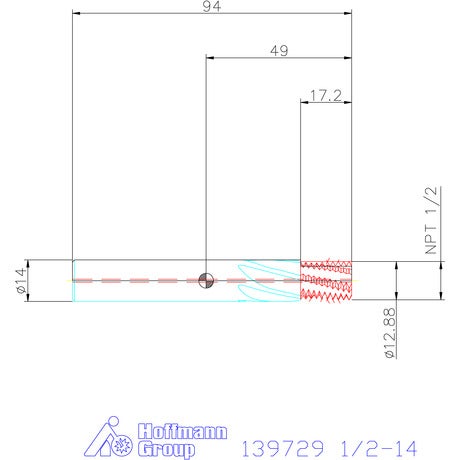

Teknisk data
| Infästning | DIN 6535 HA med h6 |
|---|---|
| Skafttolerans | h6 |
| Användning vid håltyp | Bottenhål & genomgående hål |
| Gängtyp | NPT |
| Flankvinkel | 60 grad |
| Användning inomhus/utomhus | Invändig |
| För material (färgring) | grön |
| Beläggning | TiAlN |
| Produktslag | Gängfräs |
| Skärmaterial | VHM |
| Invändig kylning | ja |
| Skärdelning | Oregelbunden |
| Serie | Master TM |
| Skärriktning | Höger |
| Konförhållande | 1:16 |
| Norm | ANSI B 1.20.1 |
| Diameter ⌀ | 12.88 mm |
| Gängstigning | 1.814 mm |
| Antal skär z | 6 |
| Antal spånspår | 6 |
| Gängstorlek | 1/2-14 NPT |
| Skaftdiameter ds | 14 mm |
| Totallängd l | 94 mm |
| Skaftlängd ls | 45 mm |
| Helprofil | ja |
| Gängprofil | Fullprofil |
| Skärlängd lc | 17.2 mm |
| Varvper tum | 14 |
| Matning fz i stål < 750 n/mm2 | 0.13 mm |
| Gäng-⌀ | 21.22 mm |
| Helprofil | ja; ja; ja |
| För håltyp | bottenhål; vid genomgående hål |
| Serie | Master TM |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 1400 n/mm² | lämplig | 80 m/min | P |
| Aluminium, plast | lämplig | 220 m/min | N |
| Alu > 10% si | lämplig | 180 m/min | N |
| Alu (kortspånig) | lämplig | 220 m/min | N |
| Cuzn | lämplig | 200 m/min | N |
| Inox < 900 n/mm² | lämplig | 82 m/min | M |
| Stål < 500 n/mm² | lämplig | 140 m/min | P |
| Inox > 900 n/mm² | lämplig | 75 m/min | M |
| Gg(g) | lämplig | 120 m/min | K |
| Stål < 750 n/mm² | lämplig | 130 m/min | P |
| Ti > 850 n/mm² | lämplig | 50 m/min | S |
| Stål < 1100 n/mm² | lämplig | 90 m/min | P |
| Stål < 900 n/mm² | lämplig | 120 m/min | P |
| Toolox 44 | lämplig | 50 m/min | H |
| Toolox 33 | lämplig | 85 m/min | H |
| Stål < 50 hrc | mindre lämplig | 45 m/min | H |
| Vått maximal | lämplig | ||
| Uni | lämplig | ||
| Luft | lämplig | ||
| Vått minimal | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=139729 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 139729 |
|---|---|
| EAN | 4062406058180 |
