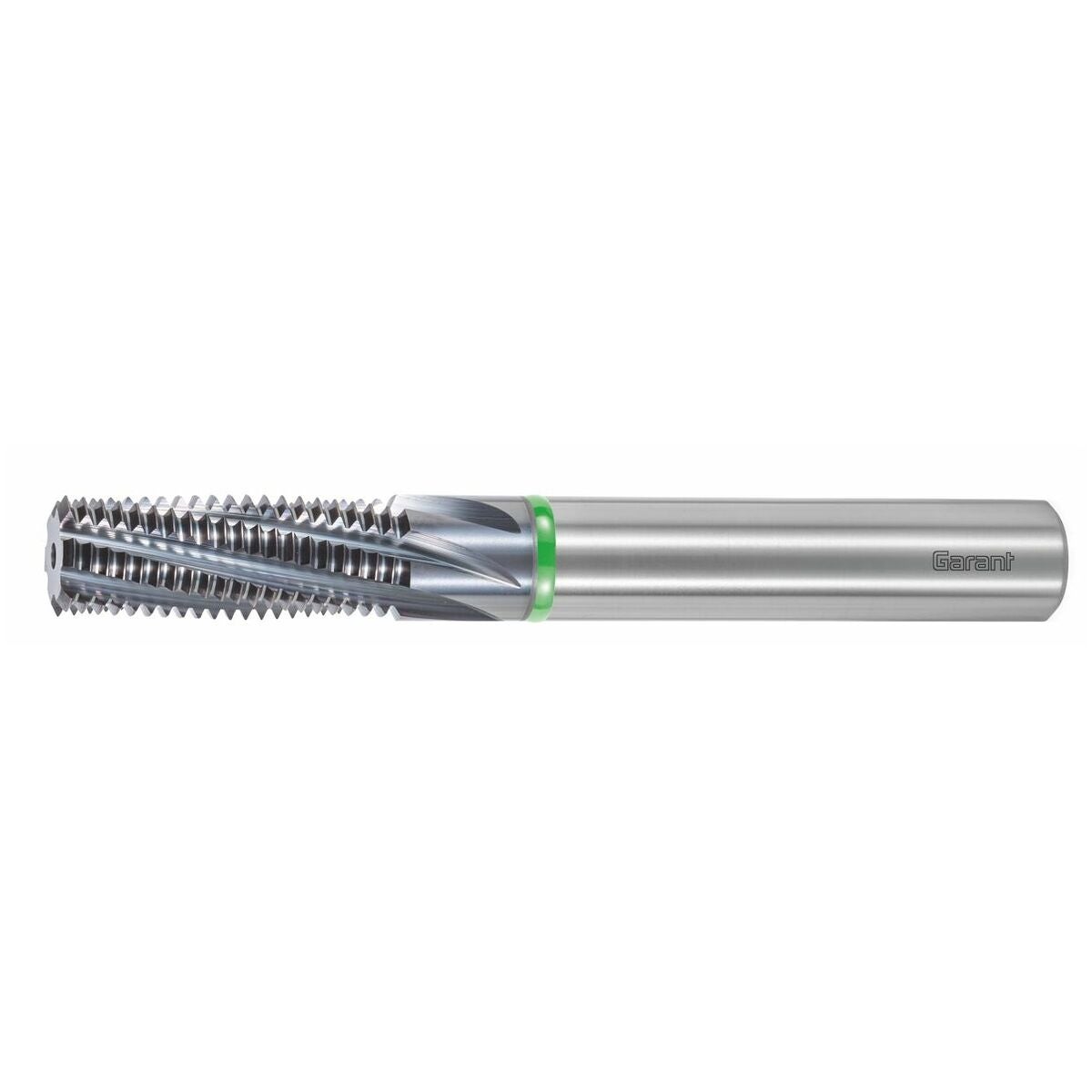

GARANT Master TM gängfräsar med cylindriskt skaft AlTiN
Styckpris:
2 957 kr
Produktbeskrivning
Utförande
HM-gängfräs med ojämn skärdelning och ökat antal skär. Tack den vare ojämna skärdelningen uppnås en tyst gång och lång verktygslivslängd.
Nyutvecklad universalgeometri och högpresterande beläggning för användning i ett brett sortiment av material.
- Kraftigt minskade vibrationer på grund av ojämn skärdelning.
- Ökat antal skär.
- AlTiN-baserad HIPIMS-beläggning av den senaste generationen.
- Korrigerad gängprofil Förhindrar profilförvrängningar.
Användningsdata
För cylindrisk Whitworth-rörgänga DIN-ISO 228/1 (inte för gängtätande förband).
Lämplig för både inom- och utomhusanvändning.
Anmärkning
Form HB och HE kan levereras till samma pris som HA.
Form HB: beställ med nr 139706 + 129100 HB.
Form HE: beställ med nr 139706 + 129100 HE.
Användningsdata
N
220
N
180
N
220
P
140
P
130
P
120
H
50
H
85
H
45
P
90
P
80
M
82
M
75
S
50
N
200
K
120

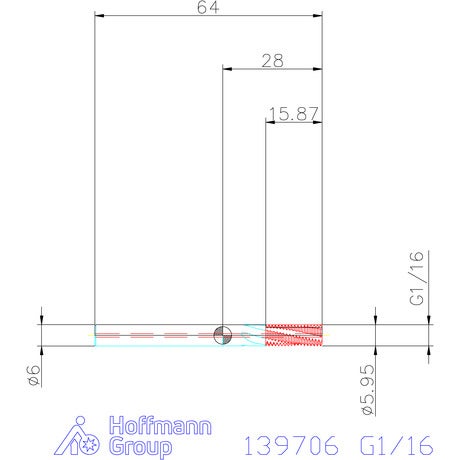

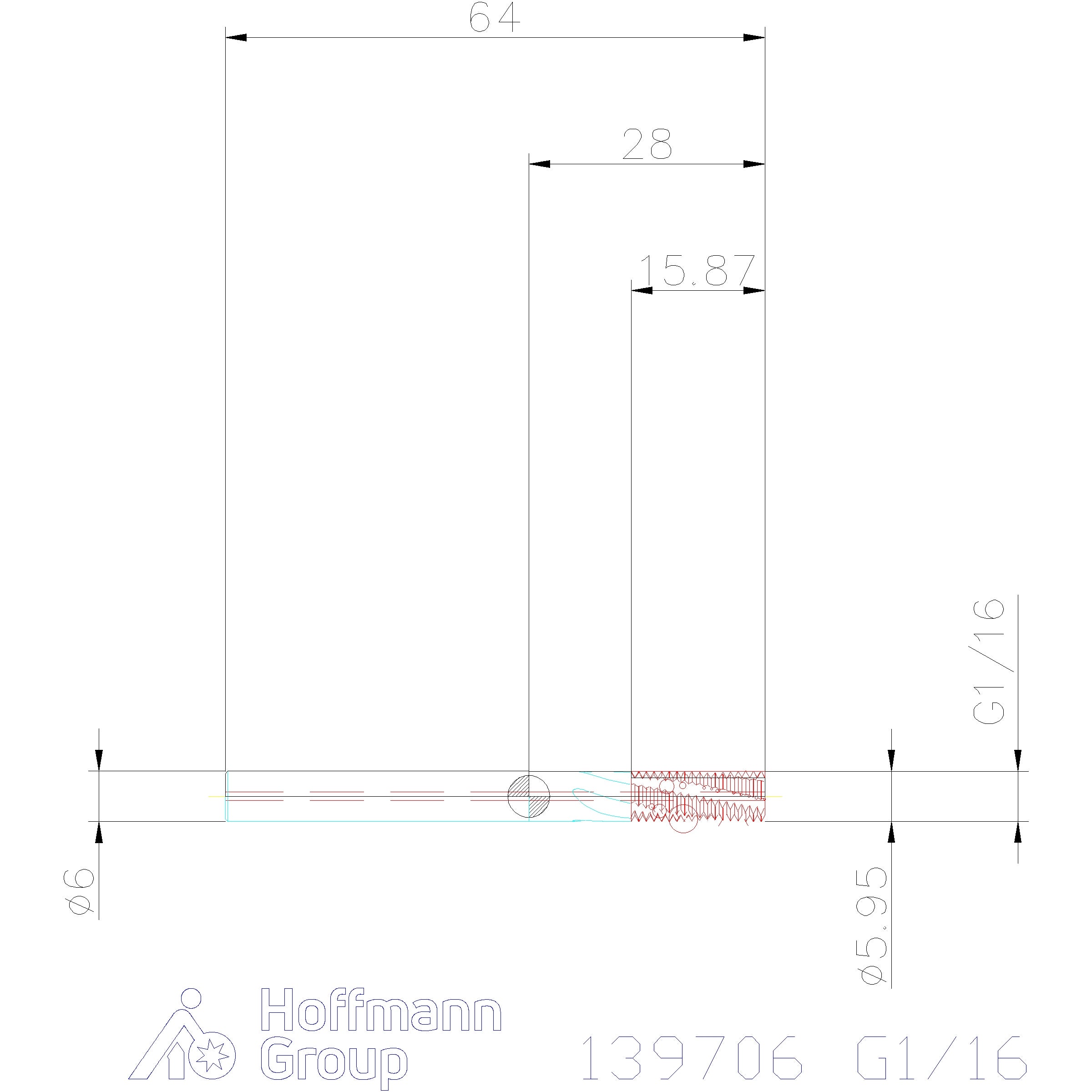

Teknisk data
| Infästning | DIN 6535 HA med h6 |
|---|---|
| Gängtyp | G; G-LH; EG-G; EG-G-LH |
| Flankvinkel | 55 grad |
| Användning inomhus/utomhus | Invändigt och utvändigt |
| För material (färgring) | grön |
| Beläggning | AlTiN |
| Produktslag | Gängfräs |
| Skärmaterial | VHM |
| Invändig kylning | ja |
| Skärdelning | Oregelbunden |
| Diameter ⌀ | 5.95 mm |
| Gängstigning | 0.91 mm |
| Antal skär z | 4 |
| Antal spånspår | 4 |
| Gängdjup | 15.87 mm |
| Gängstorlek | G1/16 |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 64 mm |
| Skaftlängd ls | 38.7 mm |
| Helprofil | ja |
| Gängprofil | Fullprofil |
| Använd vid utvändig gänga | upp till 2×D för skruvgänga; upp till 2×D för skruvgänga; upp till 2×D för skruvgänga |
| Skärlängd lc | 15.87 mm |
| Användning vid håltyp | Bottenhål & genomgående hål |
| Varvper tum | 28 |
| Matning fz i stål < 750 n/mm2 | 0.06 mm |
| Serie | Master TM |
| Helprofil | ja; ja; ja |
| För håltyp | upp till 1,5×D vid genomgående hål; upp till 1,5×D för bottenhål; upp till 1,5×D vid genomgående hål; upp till 1,5×D för bottenhål; upp till 1,5×D vid genomgående hål; upp till 1,5×D för bottenhål |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=139706 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 139706 |
|---|---|
| EAN | 4067263126904 |
