SNHX 1103 Höger UNI

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke: Garant
Artikelnummer: G218583UNI
Lagerstatus: 451st I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog

Teknisk data Användningsdata Relaterat

Produktbeskrivning

Anmärkning
Riktvärden för användning för a_e max.
För bearbetning av en plan spårbotten måste vänster- och högerplattor monteras på hållaren. Den sida som är vänd bort från skaftet utrustas med vänsterplattor.

Användningsdata

Teknisk data

Produktslag	Vändskär för fräsning
Skärmaterial	VHM
Usp1	SNHX 1103
Usp2	Hårdmetall, vänster
Antal byten/skär	4
Plattans tjocklek	2.7 mm
För spårbredd a_p	5 mm
Skivtjocklek centrum pz	2.7 mm
Typ	UNI
Skärdjup a_{p min}	0.15 mm
Sort	HB7835
Korrigeringsfaktor f_z	2.5
Skärtjocklek e	3.18 mm
Vändskärens frivinkel	0 grad
Iso-kod vändskär	SNHX 1103; SNHX 1103; SNHX 1103
Iso-kod vändskär	SNHX 1103
Fasbredd	0.25 mm
Fräsdjup a_{p max.}	5 mm
Maximalt sågdjup a_{p max} vid valsfräsning	5 mm

Media

ToolScout	https://toolscout.com/processdata?articlenumber=218583&articlesize=Uni
Materialnyckel	materialnyckel.pdf

Produktspecifikation

Artikelnummer	G218583UNI
EAN	4062406537913

Lägg till i varukorgen

SNHX 1103 Höger UNI

Nedladdningsbara filer

Produktbeskrivning

Användningsdata

Teknisk data

Media

Produktspecifikation

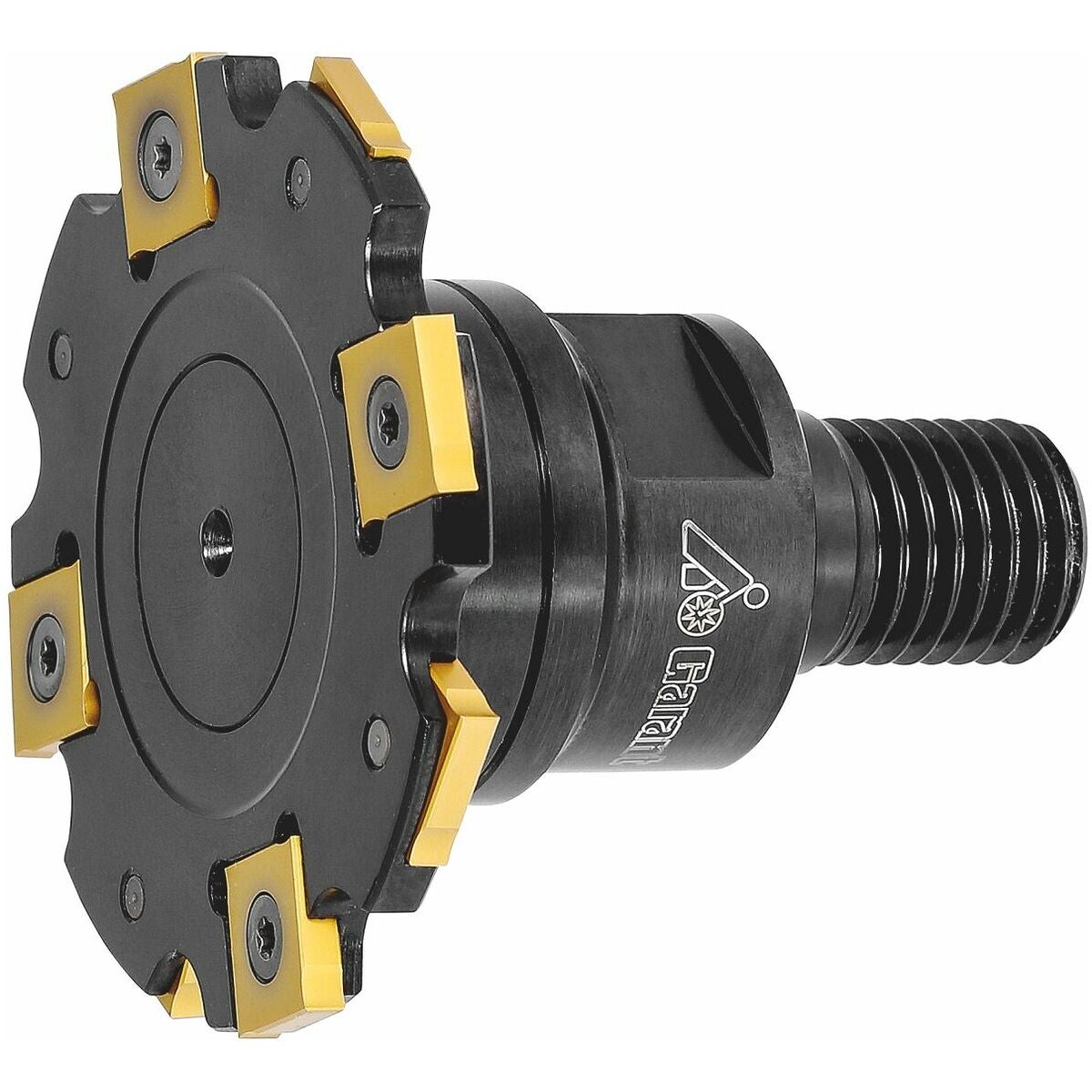

Skivfräs med gänga Bredd a_p = 5 mm 80 mm
