Skivfräs med krage Bredd ap 14 mm
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Skivfräs av robust specialstålför mindre vibrationer.
Användningsdata
För spår- och slitsfräsning. Kan användas för plana eller ej plana spårbottnar.
Reservdel
Nr 219983 (IP15; 2,2 Nm).
Anmärkning
Skivfräsar kan anskaffas upp till ⌀ D = 200 mm.
Använd GARANT momentskruvdragare TQ nr 211750 storlek 2,2 med klinga nr 674252 storlek IP15.
Observera
För att få en plan spårbotten bör du använda neutrala och vänster- och högervändskärsplattor, varvid den neutrala plattan monteras på den mittre plattsätesraden.

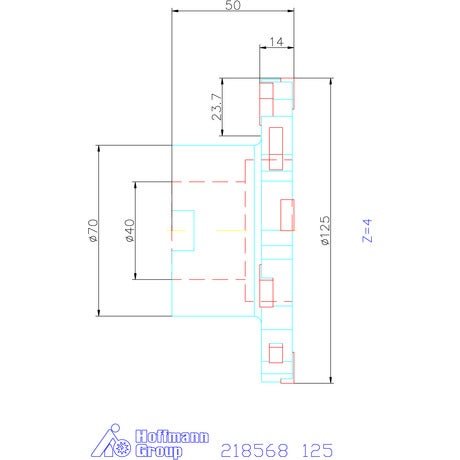

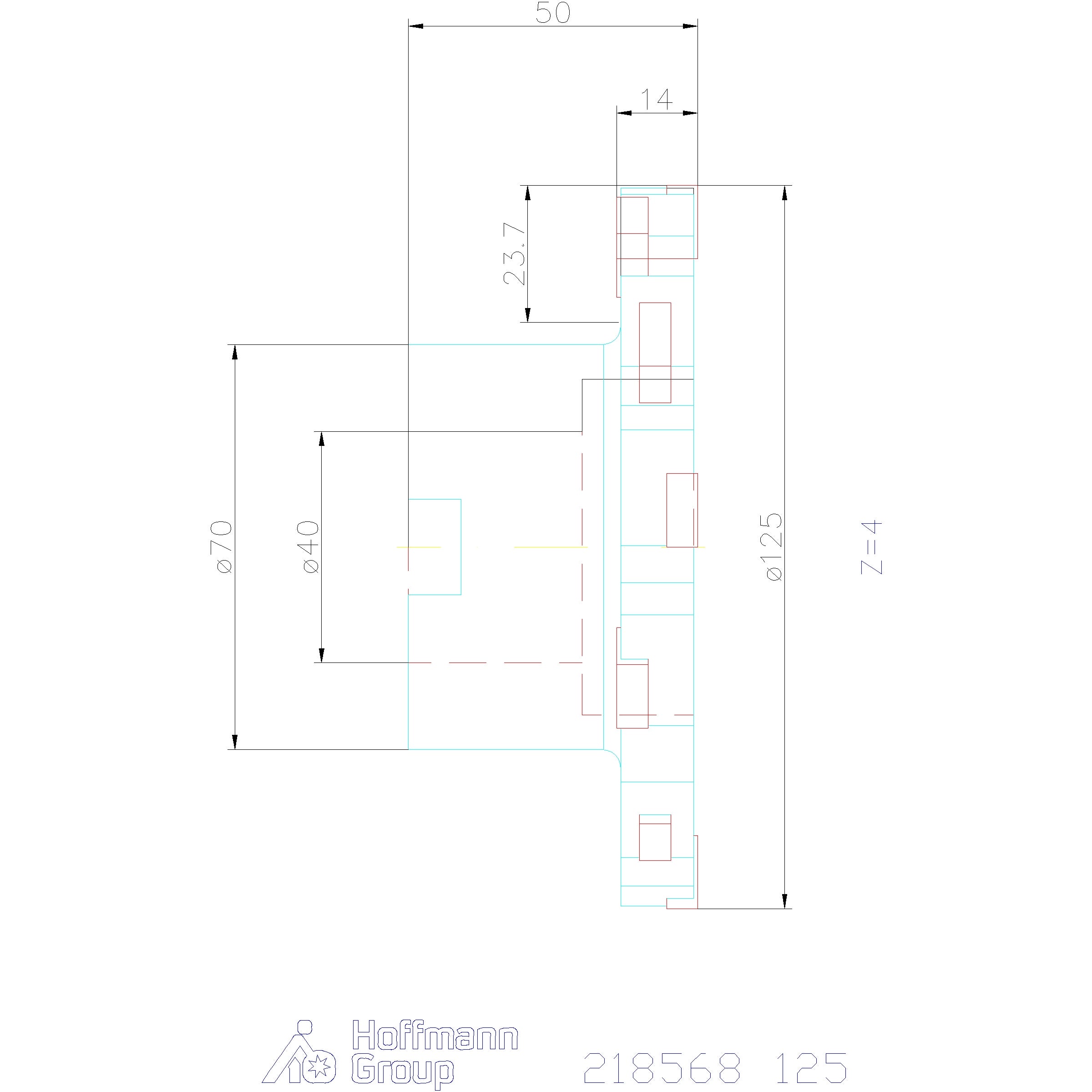

Teknisk data
| Produktslag | Skivfräsar |
|---|---|
| Invändig kylning | nej |
| Skaftutförande | med hål |
| Bredd ap | 14 mm |
| Iso-kod vändskär | SN.. 1205 |
| Verktygsbyte | PowerCard |
| Skruvsats förvändskär | 219983 (IP15; 2,2 Nm) |
| Skärdjup ap min | 14 mm |
| Diameter ⌀ | 125 mm |
| Totallängd ltot | 50 mm |
| Spänndiameter d1 | 70 mm |
| Fästhåls⌀ | 40 mm |
| Passande vändskär | SNHX |
| Maximalt inskärsdjup ae max | 23.7 mm |
| Effektivt antal skär zeff | 4 |
| Antal vändskärsplattor | 12 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=218568 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 218568 |
|---|---|
| EAN | 4045197530608 |
