Skiv- / kapfräs med krage Bredd ap 2,2 mm
Produktbeskrivning
Utförande
Högeffektivt kapfrässystem med flexibelt utförande som krage och kostnadseffektivt stålblad eller krage och precisionstillverkat och temperaturbeständigt HSS-blad.
Användningsdata
För spårfräsning och kapfräsning. För serietillverkning med krav på hög repeternoggrannhet rekommenderas HSS-blad.
Anmärkning
Skiv- / kapfräsar kan anskaffas upp till ⌀ D = 200 mm.
HSS-reservblad kan efterbeställas som tillbehör.
Observera
Monteringsnyckeln nr 279940 ska beställas separat.
Användning reklamtext
För slits- och kapfräsning. För serietillverkning med krav på hög repeternoggrannhet rekommenderas HSS-blad.
Beställningsnummer: 218440 - 218444 (se huvudkatalogen)

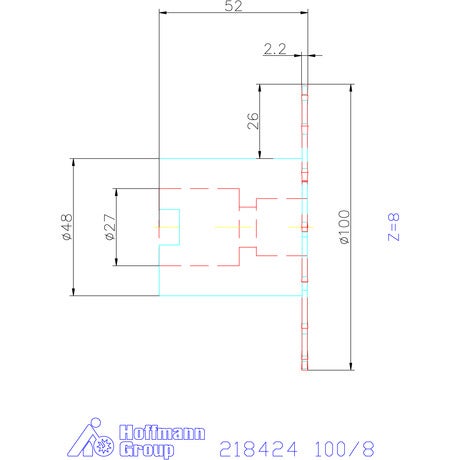

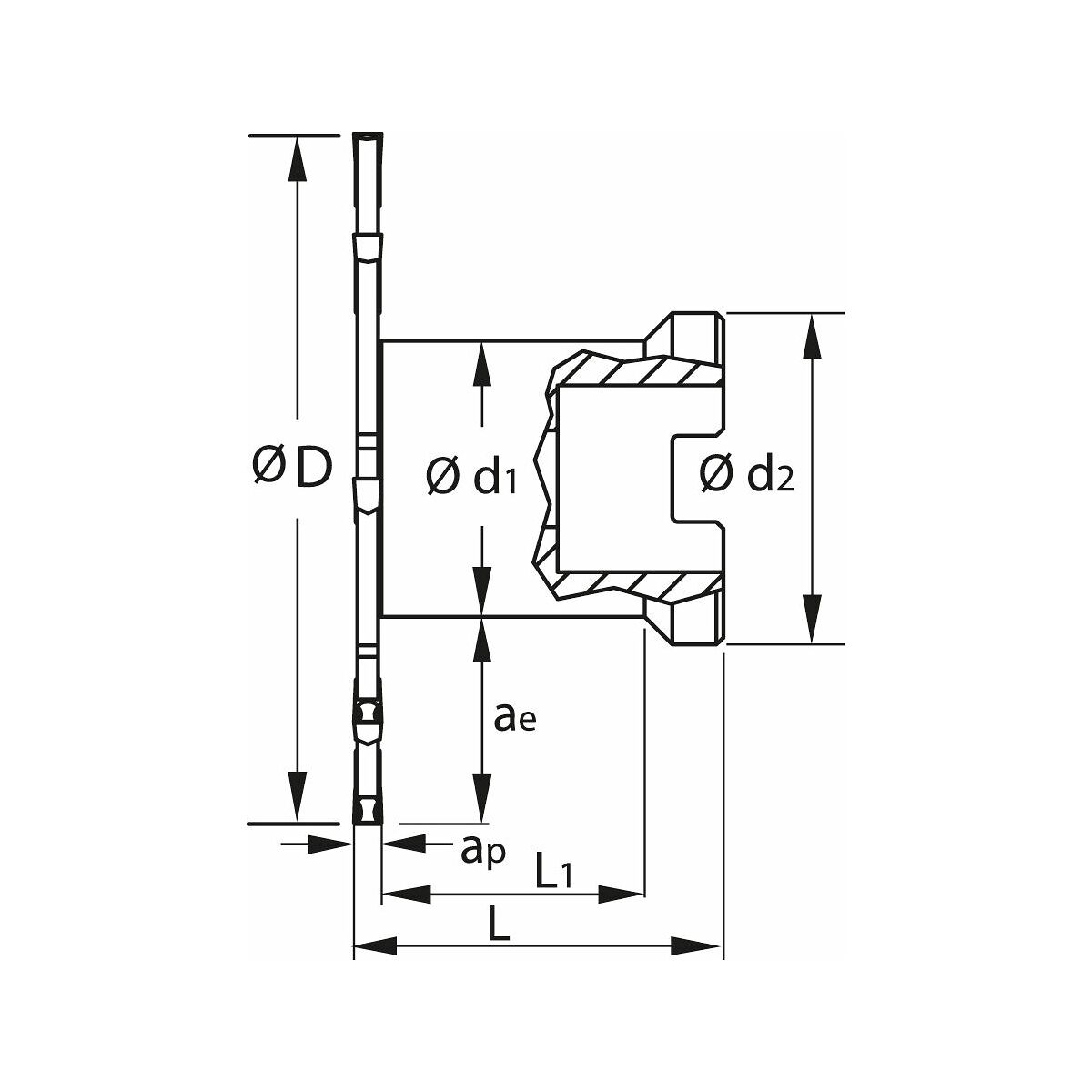

Teknisk data
Produktslag | Skivfräsar |
---|---|
Skärmaterial | HSS |
Invändig kylning | nej |
Skaftutförande | med hål |
Bredd ap | 2.2 mm |
Skärdjup ap min | 0.01 mm |
Antal skär z | 8 |
Diameter ⌀ | 100 mm |
Spänndiameter d1 | 48 mm |
Fästhåls⌀ | 27 mm |
Grundhållardiameter d2 | 48 mm |
Passande vändskär | XC.. 1119 |
Total längd ltot för ap 1,5 mm | 51.4 mm |
Total längd ltot för ap 2,2 mm | 52 mm |
Maximalt inskärsdjup ae max | 26 mm |
Total längd ltot för ap 3,1 mm | 52.8 mm |
Media
ToolScout | https://toolscout.com/processdata?articlenumber=218424 |
---|---|
Materialnyckel | materialnyckel.pdf |
Produktspecifikation
Artikelnummer | 218424 |
---|---|
EAN | 4045197533890 |
