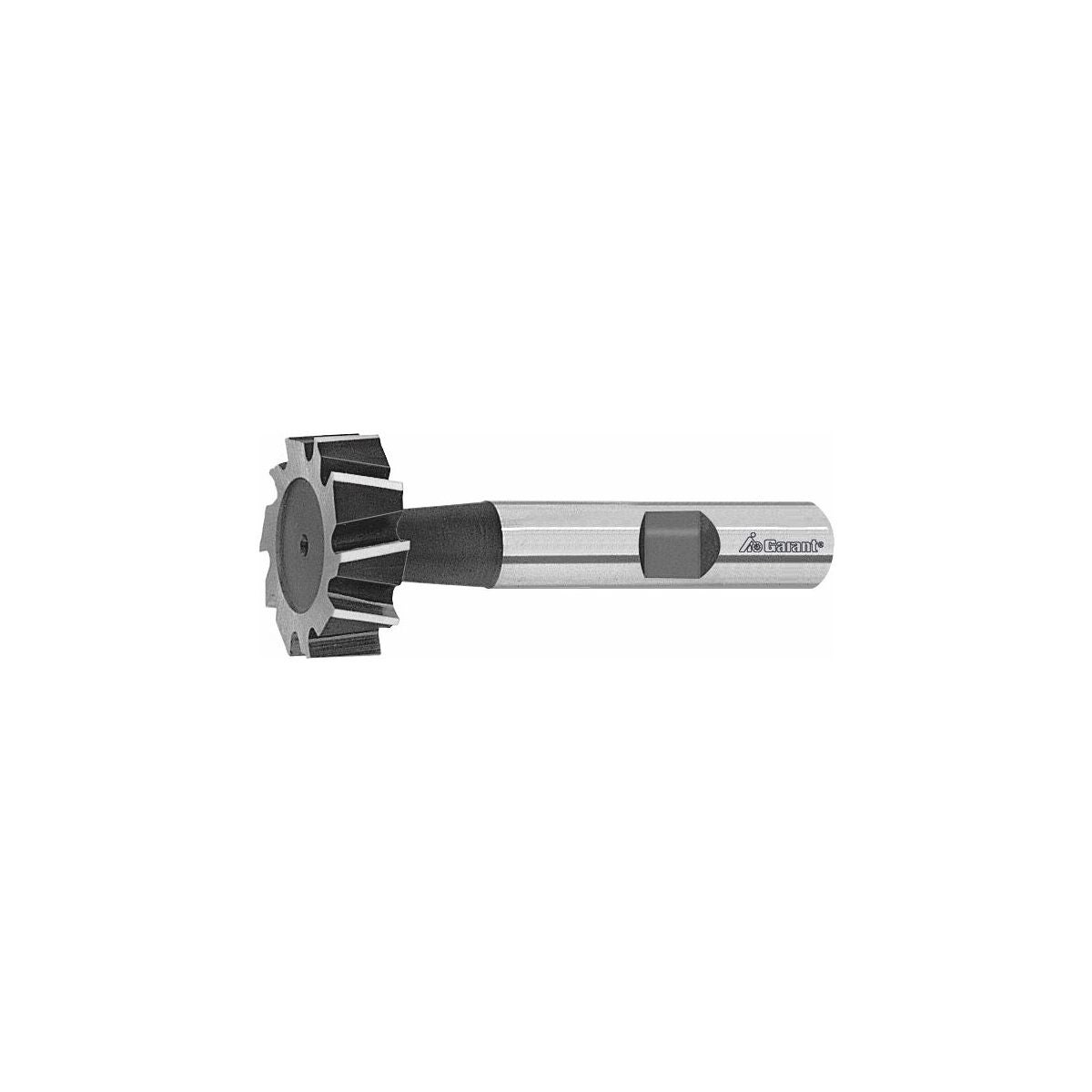

Spårfräs obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Skär på periferin, med sicksacktandning.
Sidoytorna är frislipade och kan därför inte fastna i arbetsstycket.
Ytan specialbehandlad.
Anmärkning

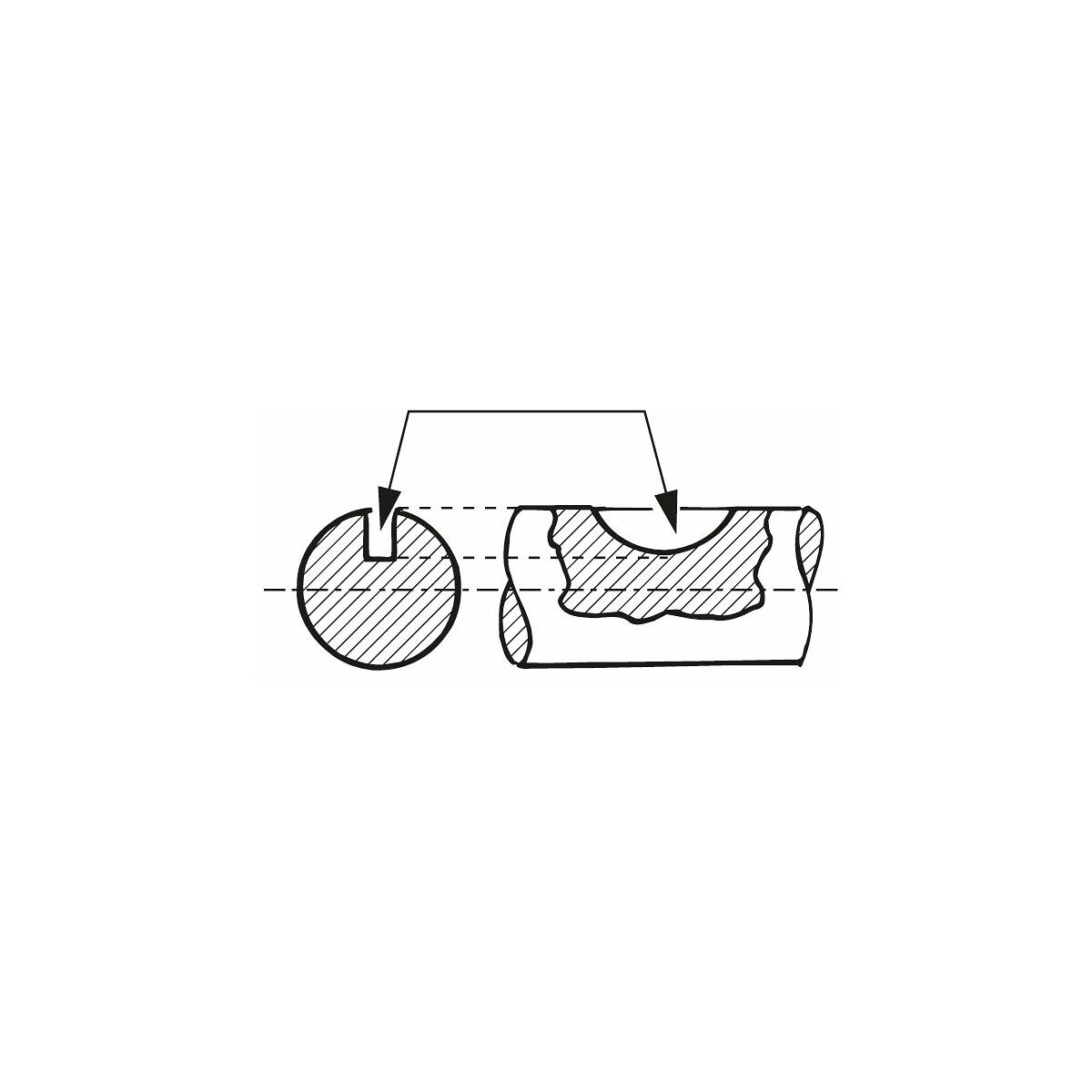

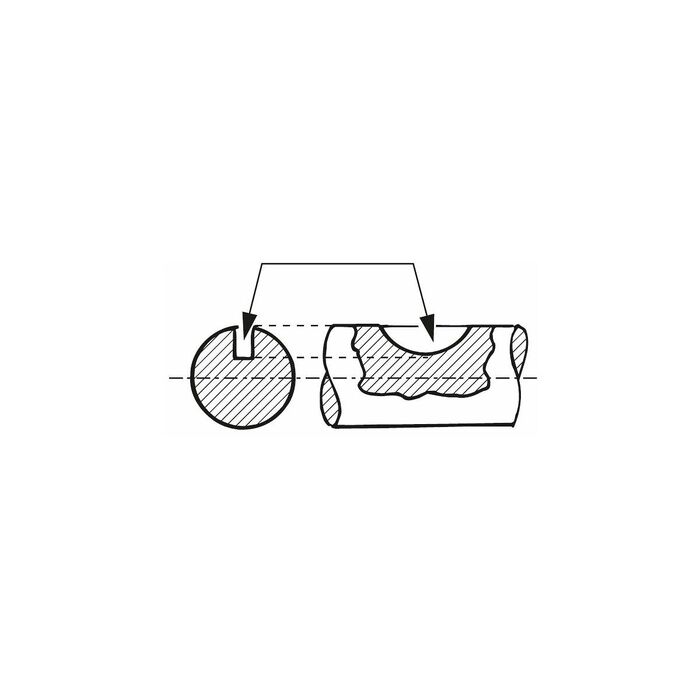

För fräsning av T-spår enligt DIN 6888 ellerför fräsning av små spår.

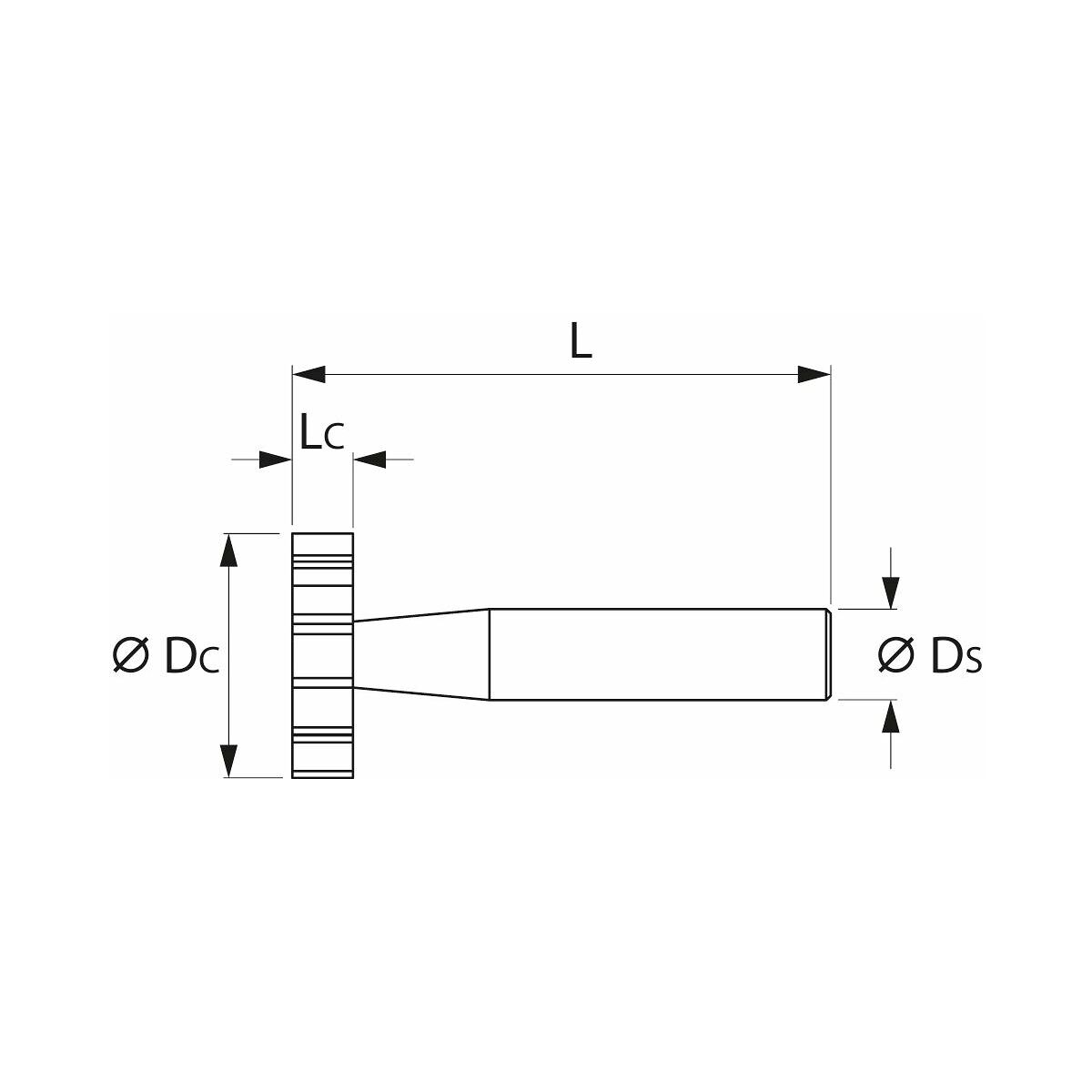

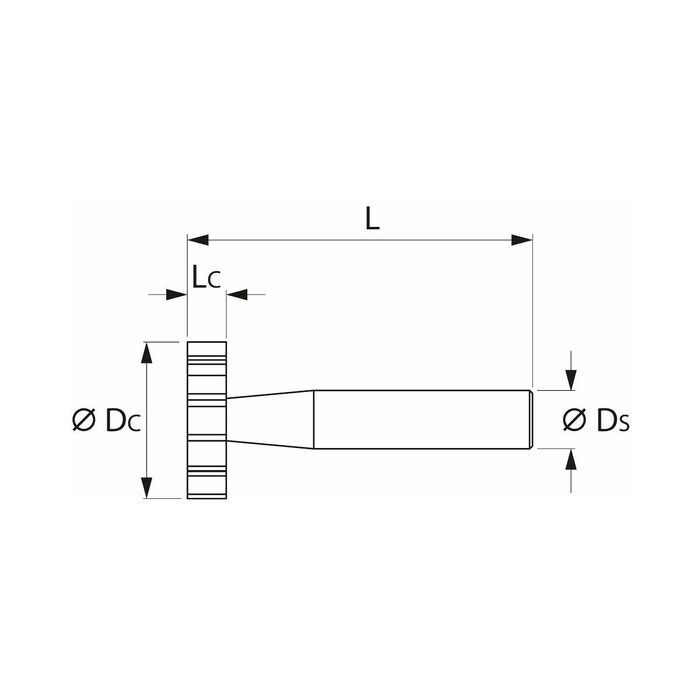

Teknisk data
| Produktslag | Spårfräs |
|---|---|
| Skärmaterial | HSS Co 5 |
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | e8 |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Fräsprofil | m. sicksacktandning |
| Matningsriktning | horisontell |
| Hörnfasvinkel | 90 grad |
| Infästning | DIN 1835 B |
| Skafttolerans | h6 |
| Norm | DIN 850 D/F |
| Skärdjup ap min | 0.01 mm |
| Skärlängd lc | 2 mm |
| Antal skär z | 6 |

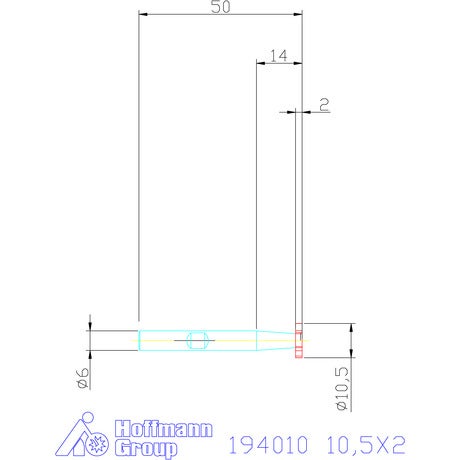

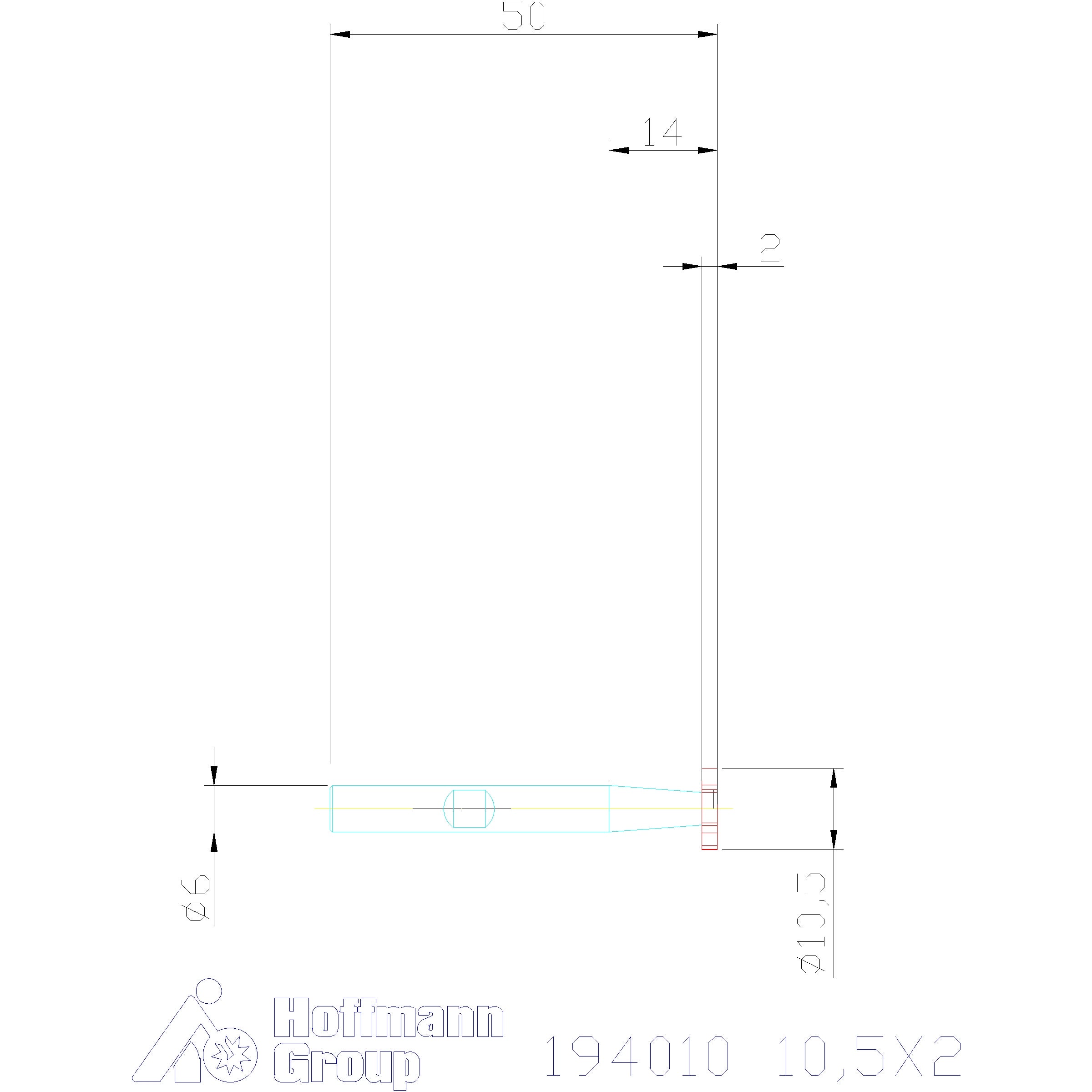

| Diameter ⌀ | 10.5 mm |
| Fräsdjup ap max. | 2.1 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 50 mm |
| Maximalt sågdjup ap max vid valsfräsning | 2 mm |
| Matning fz för spårfräsning i stål < 750 n/mm2 | 0.045 mm |
| För woodruffkilar din 6888 | 2,0×3,7 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Aluminium, plast | mindre lämplig | 250 m/min | N |
| Alu (kortspånig) | lämplig | 70 m/min | N |
| Cuzn | mindre lämplig | 35 m/min | N |
| Stål < 500 n/mm² | lämplig | 35 m/min | P |
| Gg(g) | mindre lämplig | 22 m/min | K |
| Stål < 750 n/mm² | lämplig | 28 m/min | P |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=194010 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 194010 |
|---|---|
| EAN | 4045197109132 |
