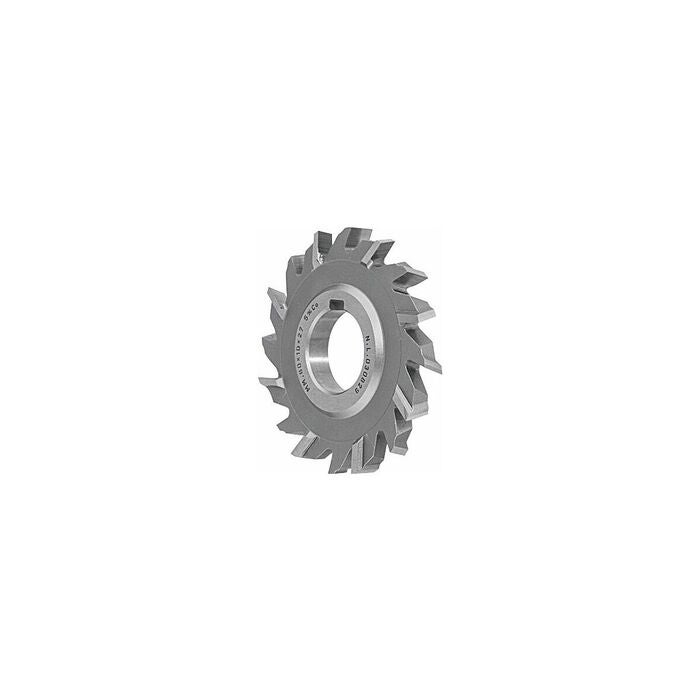

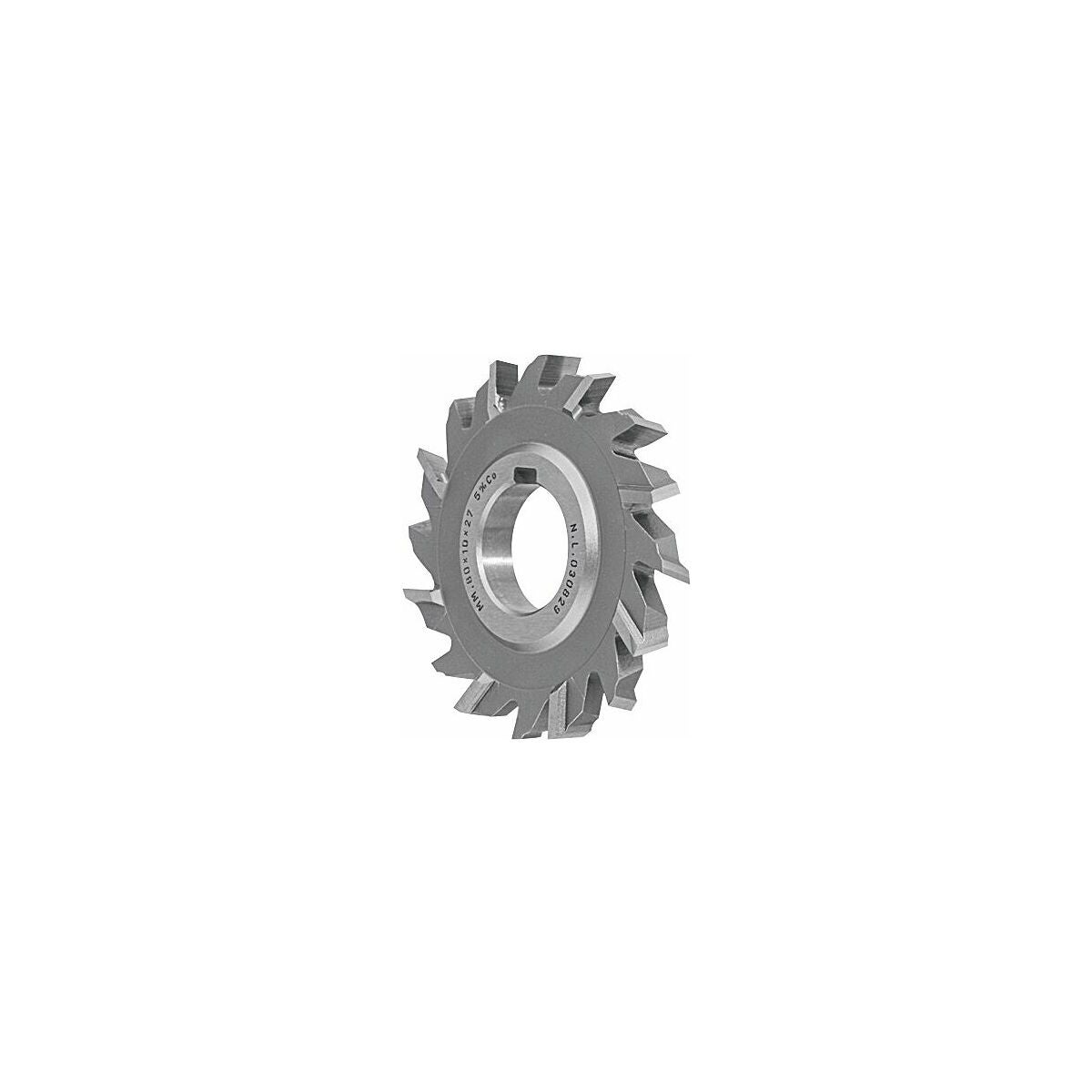

Produktbeskrivning
Utförande
Med sicksacktandning och med hålkrage och kilspår.
Användningsdata
För spårfräsning och kapning med höga krav på noggrannhet och ytfinhet på ämnets sidoytor.
Anmärkning
fz för ae = 0,1 × D.
Teknisk data
| Fräsprofil |
m. sicksacktandning |
| Produktslag |
Skivfräsar |
| Kvalité/sort |
N |
| Skärmaterial |
HSS Co 5 |
| Norm |
DIN 885 A |
| För material (färgring) |
Utan |
| Tolerans nom.-⌀ |
js16 |
| Beläggning |
obelagd |
| Invändig kylning |
nej |
| Skärdjup ap min |
0.01 mm |
| Matning fz i stål < 750 n/mm2 |
0.04 mm |
| Skärbredd |
10 mm |
| Antal skär z |
14 |
| Diameter ⌀ |
50 mm |
| Fräsdjup ap max. |
8.5 mm |
| Korrigeringsfaktor fz |
1.25 |
| Skaftutförande |
med hål |
| Hål-⌀ h7 |
16 mm |
| Maximalt sågdjup ap max vid valsfräsning |
11.33 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Alu (kortspånig) |
mindre lämplig |
200 m/min |
N |
| Cuzn |
mindre lämplig |
180 m/min |
N |
| Inox < 900 n/mm² |
mindre lämplig |
9 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
19 m/min |
P |
| Stål < 750 n/mm² |
lämplig |
19 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
19 m/min |
P |
| Vått maximal |
lämplig |
|
|
| Uni |
mindre lämplig |
|
|
Produktspecifikation
| Artikelnummer |
185820 |
| EAN |
4045197097842 |
