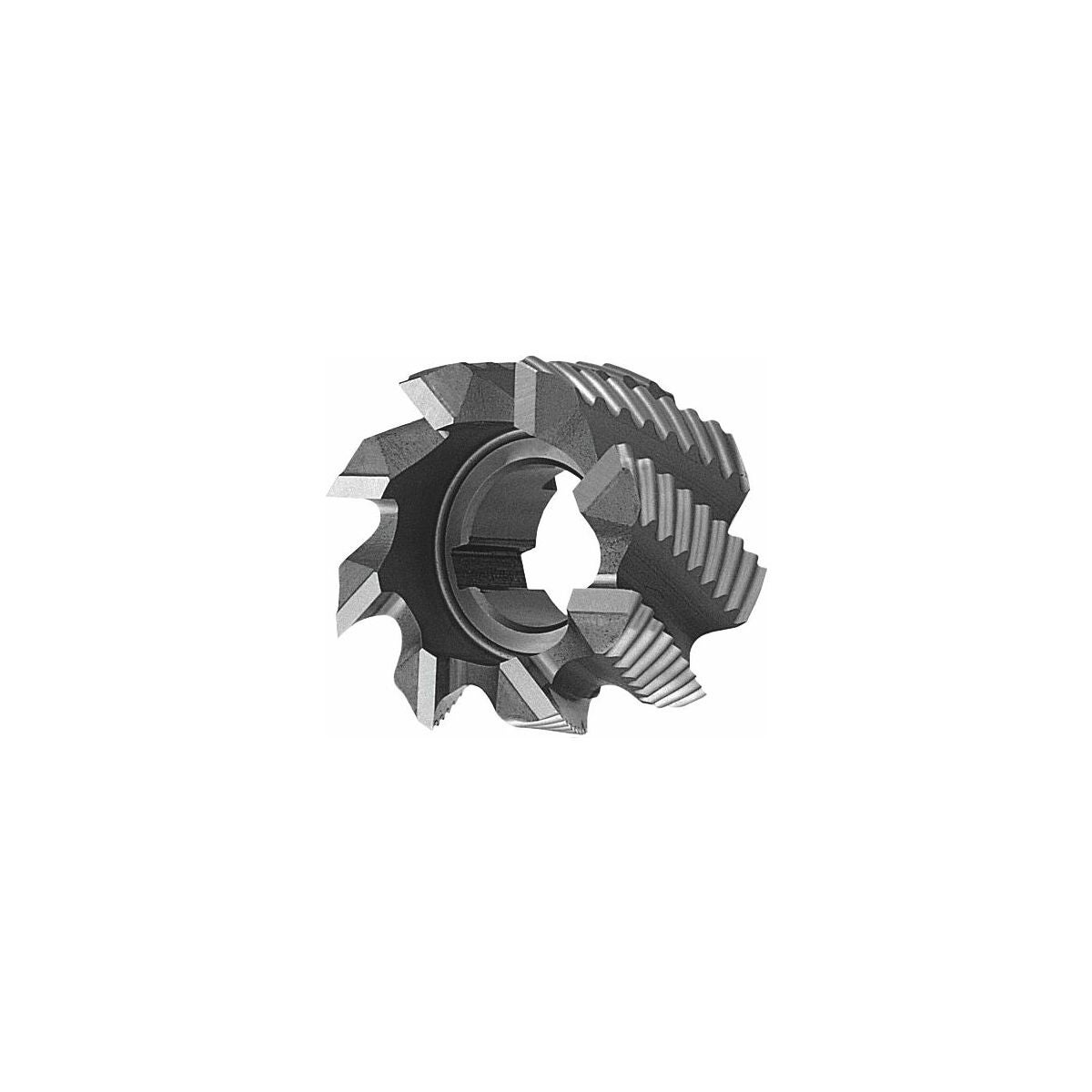

Ändplanskrubbfräs NR obelagd

!

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke
Garant
Artikelnummer
182200
Lagerstatus
I lager
Skärmaterial: HSS Co 5Norm: DIN 1880 T1Fräsprofil: NRTolerans nom.-⌀: js16Hållare ändplansfräs: Med passningsmåttSpiralvinkel: 27 gradMatningsriktning: horisontell och sned

Nedladdningsbara filer

Produktkatalog Vändkatalog

Produktbeskrivning

Utförande
Avbackad profil. Den breda avbackningen kan ofta slipas om utan profilförändring.

Anmärkning
fz för ae = 0,5 - 1×D.

Teknisk data

Spiralvinkel 27 grad
Fräsprofil NR
Matningsriktning horisontell och sned
Hörnfasvinkel 90 grad
Hållare ändplansfräs Med passningsmått
Anliggningsvinkel 90 grad
För material (färgring) Utan
Tolerans nom.-⌀ js16
Beläggning obelagd
Invändig kylning nej
Produktslag Valsfräs
Skärmaterial HSS Co 5
Norm DIN 1880 T1
Skärdjup ap min 0.01 mm
Matning fz för valsfräsning i stål < 750 n/mm2 0.07 mm

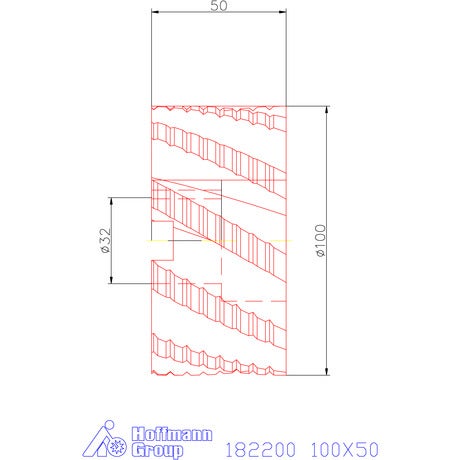

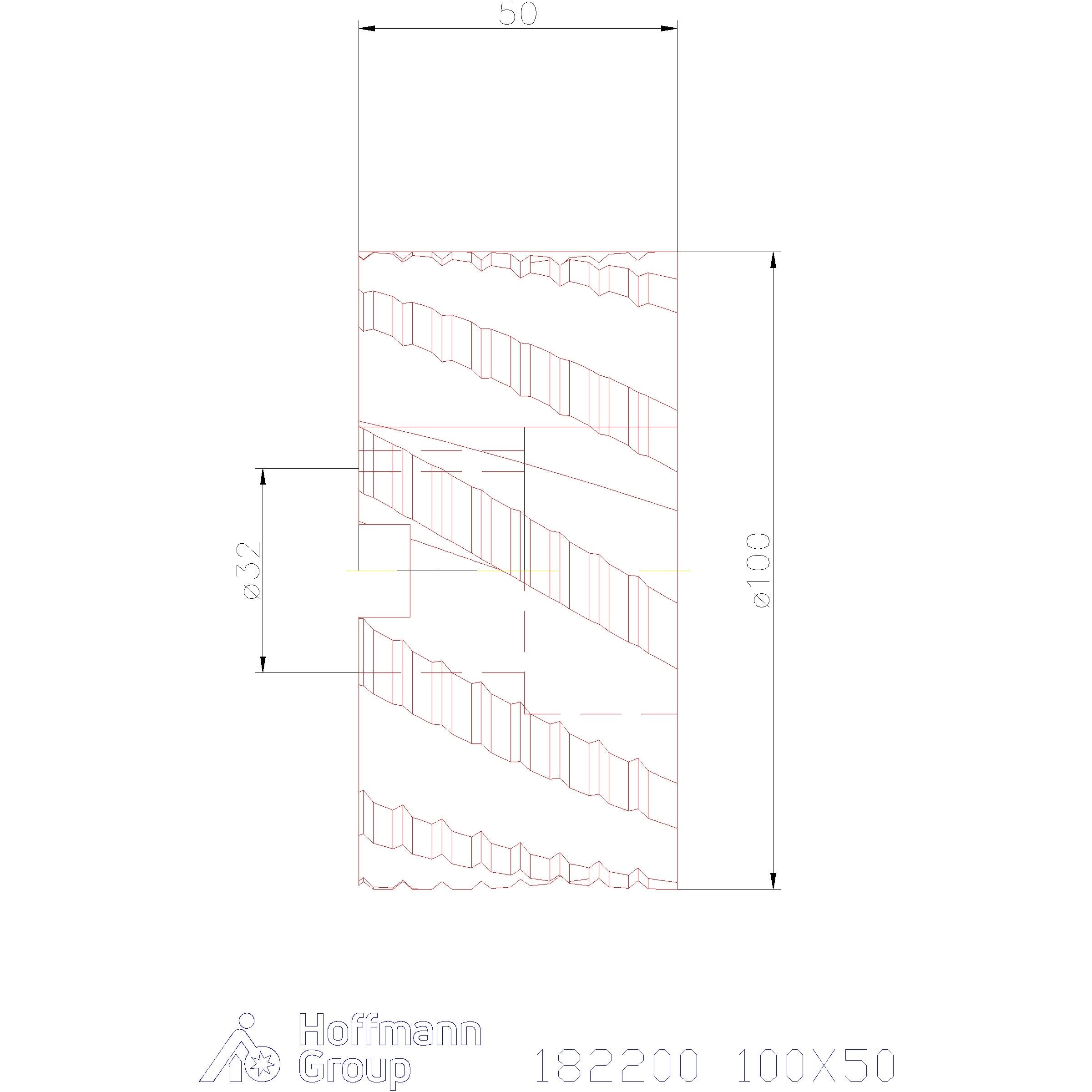

Totalhöjd 50 mm
Antal skär z 10
Diameter ⌀ 100 mm
Fräsdjup ap max. 20 mm
Korrigeringsfaktor fz 1.25
Skaftutförande med hål
Hål-⌀ h7 32 mm
Maximalt sågdjup ap max vid valsfräsning 50 mm

Användningsdata

Lämplighet Vc ISO-Kod
Cuzn lämplig 45 m/min N
Inox < 900 n/mm² lämplig 20 m/min M
Stål < 500 n/mm² lämplig 30 m/min P
Inox > 900 n/mm² lämplig 18 m/min M
Stål < 750 n/mm² lämplig 28 m/min P
Stål < 900 n/mm² lämplig 25 m/min P
Vått maximal lämplig
Uni lämplig

Media

ToolScout https://toolscout.com/processdata?articlenumber=182200
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer 182200
EAN 4045197096777
