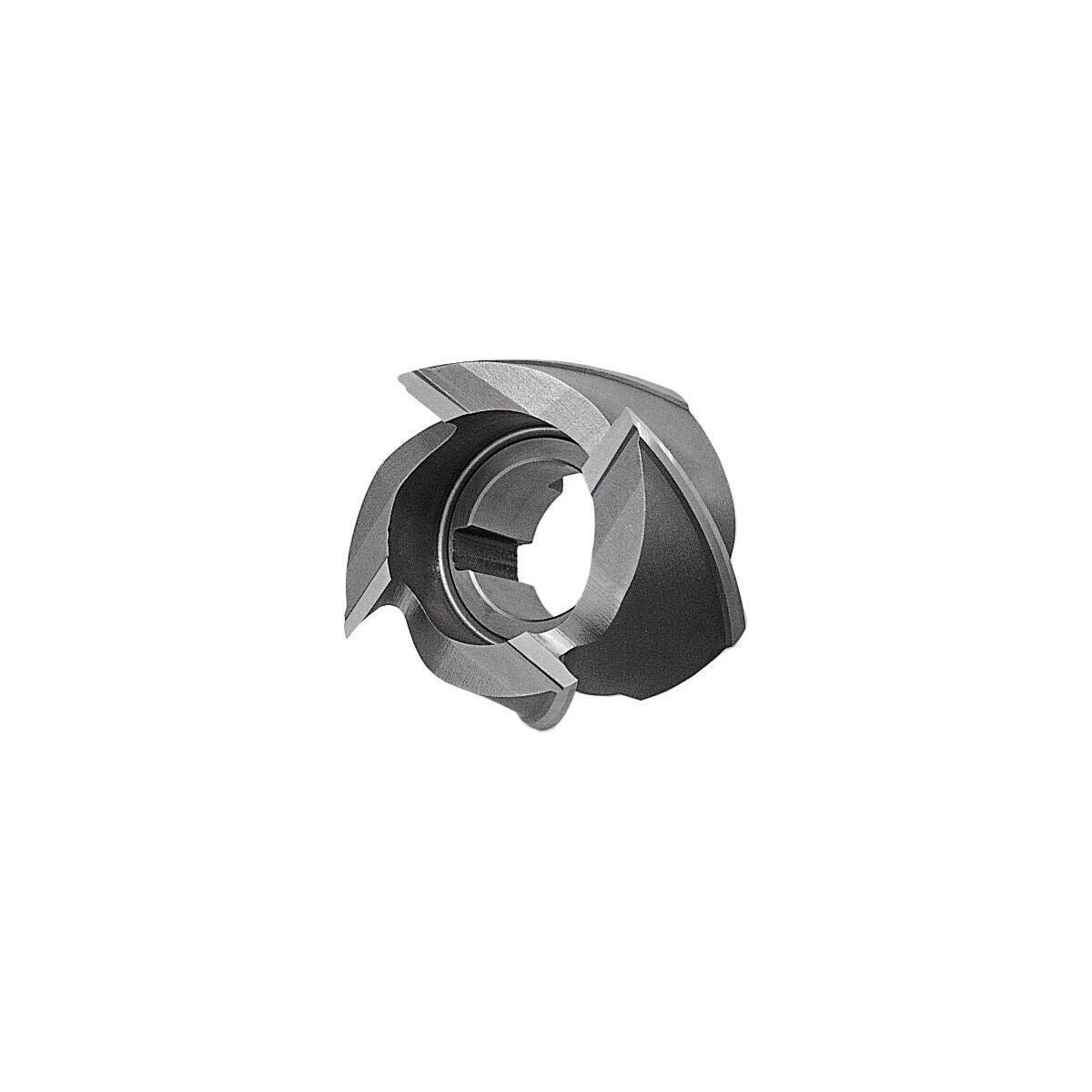

Ändplanfräsar W obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Fräsarna har både sid- och ändskär.
Användningsdata
Typ W = grov tandning, 40° spiral.
Anmärkning
fz för ae = 0,5 - 1×D.
Teknisk data
| Spiralvinkel | 40 grad |
|---|---|
| Matningsriktning | horisontell och sned |
| Hörnfasvinkel | 90 grad |
| Hållare ändplansfräs | Med passningsmått |
| Anliggningsvinkel | 90 grad |
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | js16 |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Produktslag | Valsfräs |
| Skärmaterial | HSS Co 5 |
| Norm | DIN 1880 T1 |
| Typ | W |
| Skärdjup ap min | 0.01 mm |
| Matning fz för valsfräsning i stål < 750 n/mm2 | 0.07 mm |

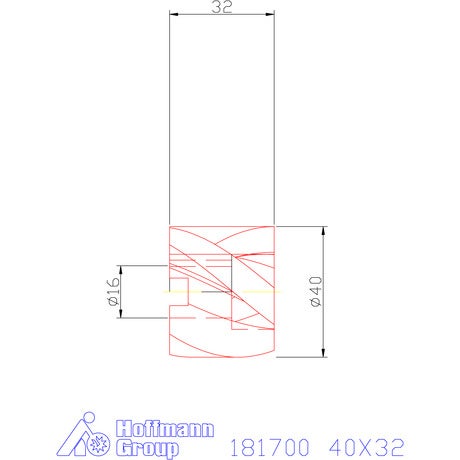

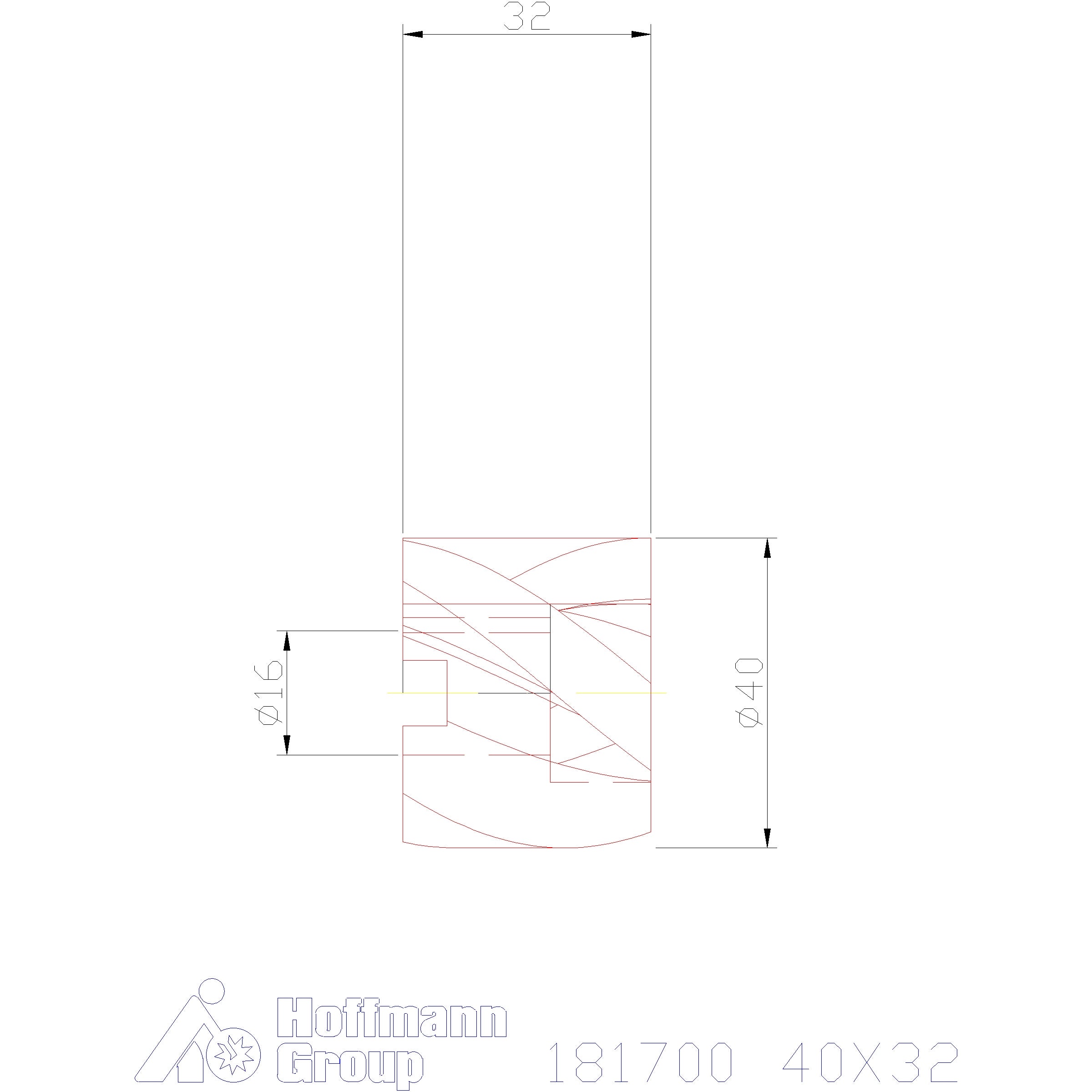

| Totalhöjd | 32 mm |
| Antal skär z | 3 |
| Diameter ⌀ | 40 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftutförande | med hål |
| Hål-⌀ h7 | 16 mm |
| Maximalt sågdjup ap max vid valsfräsning | 32 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 500 n/mm² | lämplig | 30 m/min | P |
| Aluminium, plast | lämplig | 200 m/min | N |
| Alu (kortspånig) | lämplig | 150 m/min | N |
| Vått maximal | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=181700 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 181700 |
|---|---|
| EAN | 4045197096579 |
