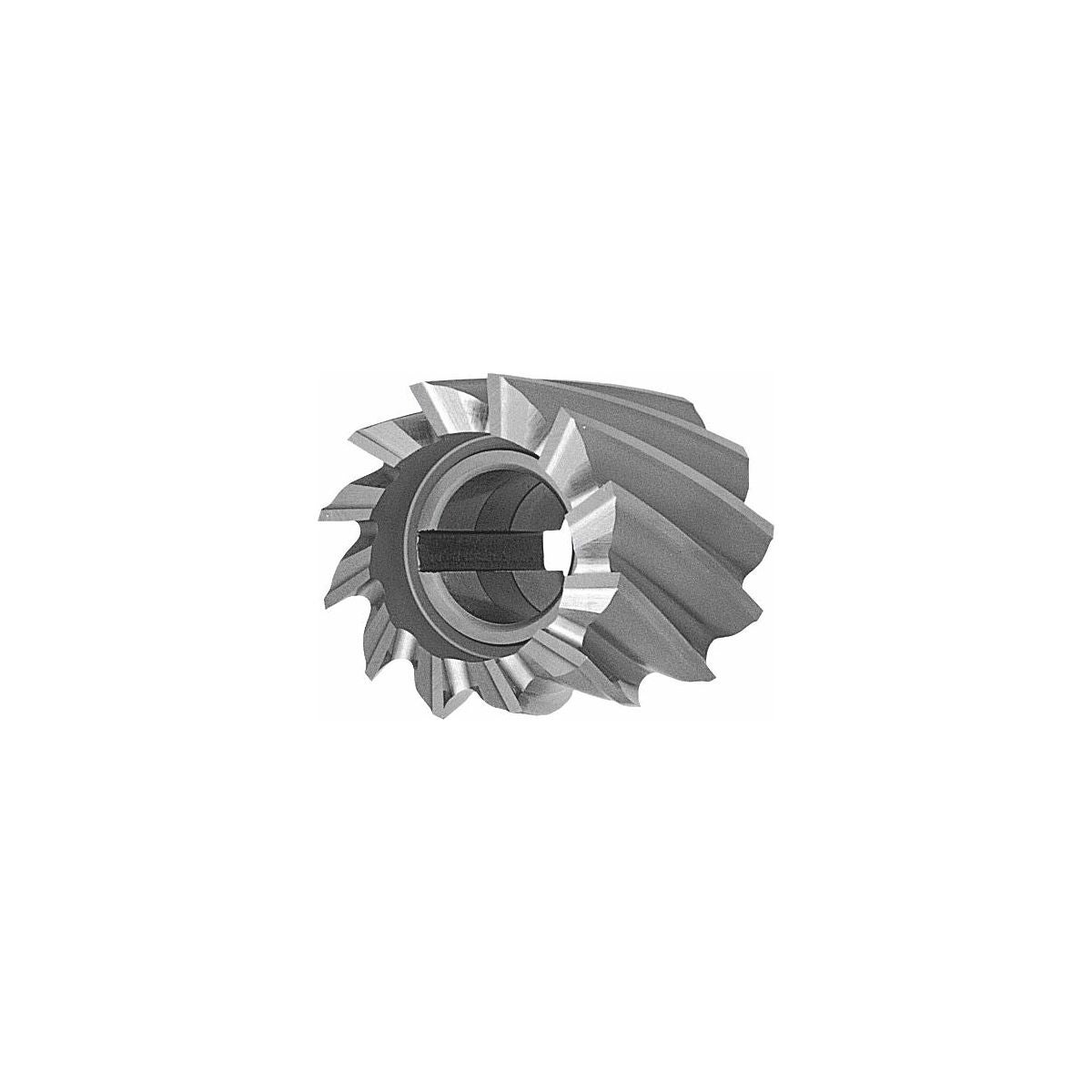

Ändplanfräsar H obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Fräsarna har både sid- och ändskär.
Användningsdata
Typ H = fin tandning, 20° spiral.
Anmärkning
Storlekarna 30×30, 35×35, 40×20, 50×25, 60×60 kan bara spärras via längsspåret.
fz för ae = 0,5 - 1×D.
Teknisk data
| Spiralvinkel | 20 grad |
|---|---|
| Matningsriktning | horisontell och sned |
| Hörnfasvinkel | 90 grad |
| Hållare ändplansfräs | Med passningsmått |
| Anliggningsvinkel | 90 grad |
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | js16 |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Produktslag | Valsfräs |
| Skärmaterial | HSS Co 5 |
| Norm | DIN 841 |
| Typ | H |
| Skärdjup ap min | 0.01 mm |
| Matning fz för valsfräsning i stål < 750 n/mm2 | 0.07 mm |

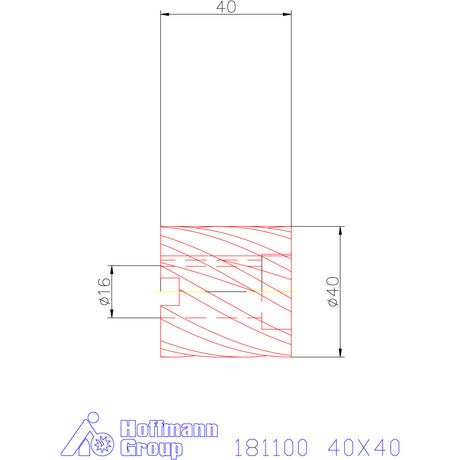

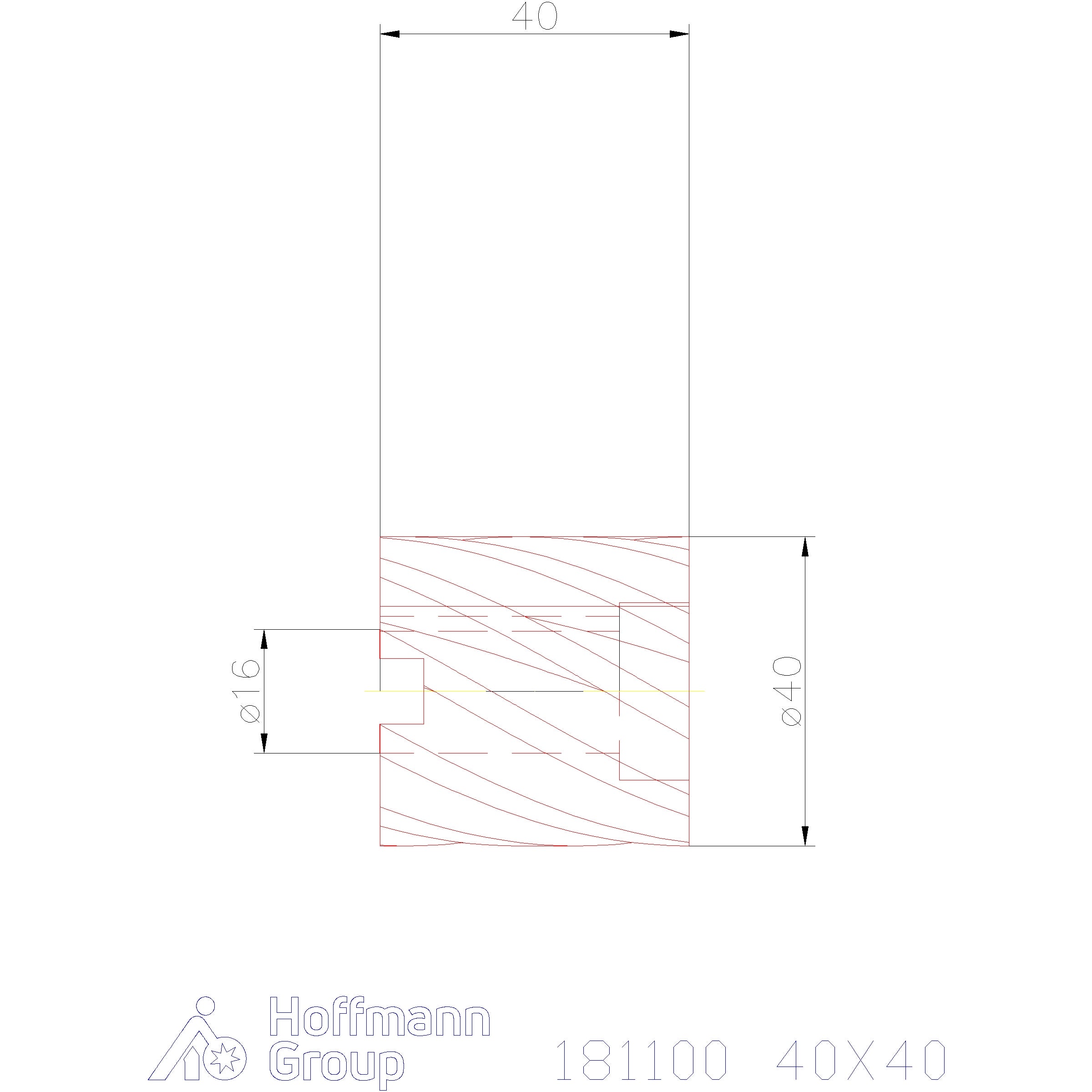

| Totalhöjd | 40 mm |
| Antal skär z | 10 |
| Diameter ⌀ | 40 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftutförande | med hål |
| Hål-⌀ h7 | 16 mm |
| Maximalt sågdjup ap max vid valsfräsning | 40 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Cuzn | lämplig | 45 m/min | N |
| Stål < 750 n/mm² | lämplig | 28 m/min | P |
| Stål < 900 n/mm² | lämplig | 25 m/min | P |
| Stål < 1100 n/mm² | mindre lämplig | 22 m/min | P |
| Gg(g) | lämplig | 20 m/min | K |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=181100 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 181100 |
|---|---|
| EAN | 4045197096371 |
