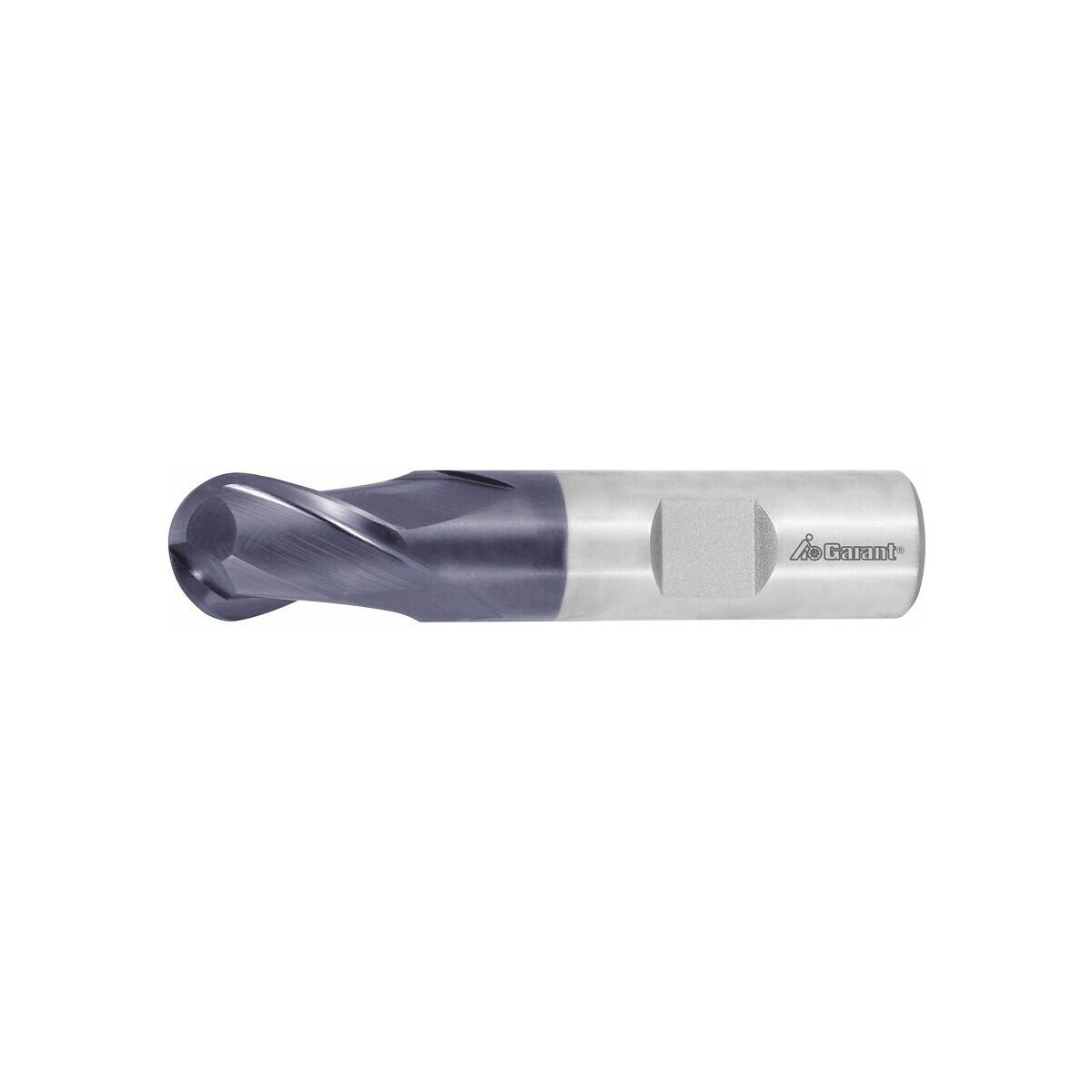

Radiepinnfräsar HSS-PM TiAlN
Styckpris:
335 kr
Produktbeskrivning
Utförande
Ändskärsgeometri för rampning.
För mycket höga krav på bearbetningsprestanda.
Anmärkning

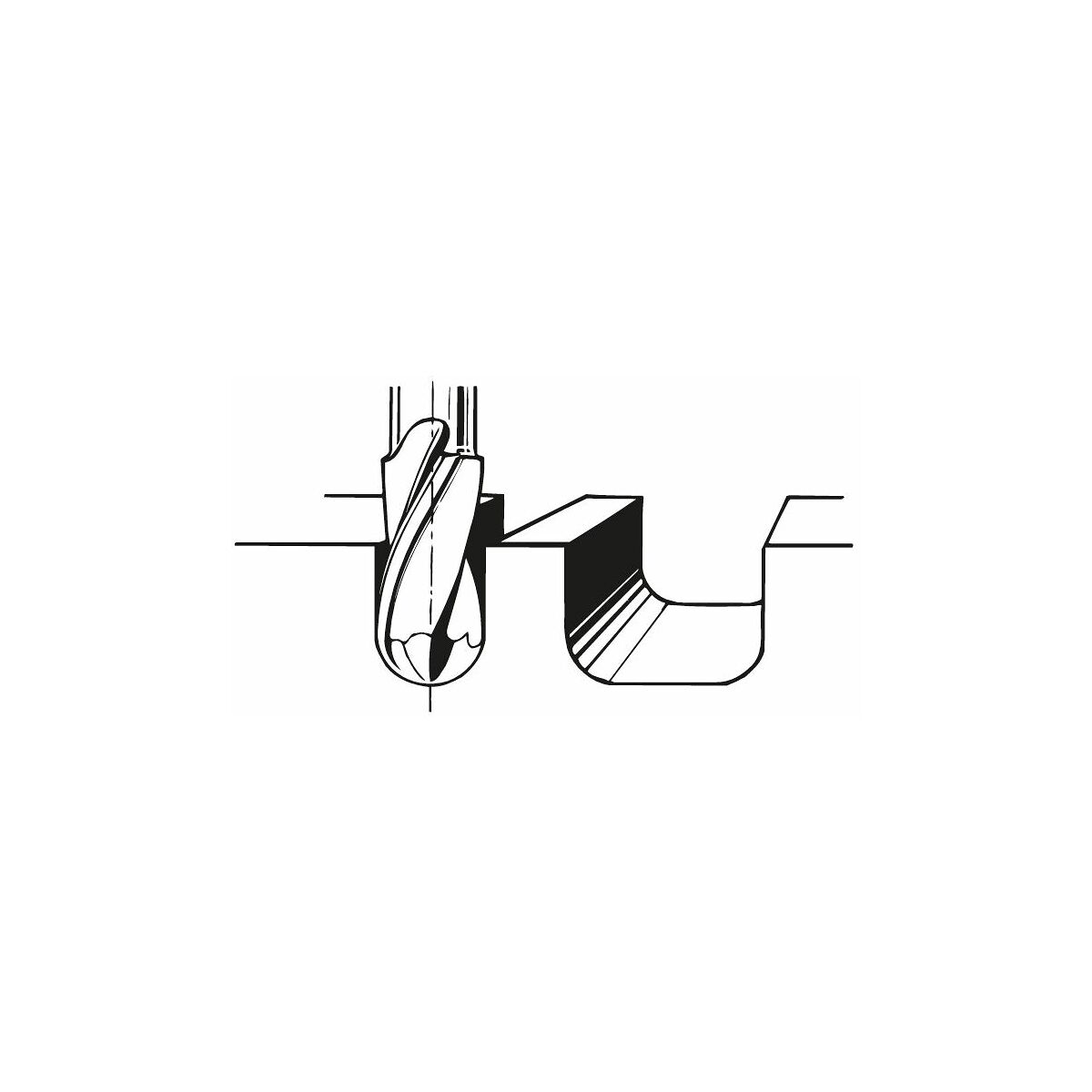

För fräsning av halvcirkelformade spår eller för urfräsningar med radieövergång.
Lämplig som kopierfräs och för gjutformstillverkning.
fz för ap 0,05×D.
Teknisk data
| Infästning | DIN 1835 B |
|---|---|
| Skafttolerans | h6 |
| Ingreppsbredd ae vid fräsoperation | 0,05×D vid kopierfräsning |
| Matningsriktning | horisontell, sned och vertikal |
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | e8 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Produktslag | Fullradie- och pinnfräs |
| Kvalité/sort | N |
| Skärmaterial | HSS PM |
| Skärdjup ap min | 0.01 mm |
| Största skärdjup ap max vid kopierfräsning | 0.45 mm |
| Radie r | 7.5 mm |
| Antal skär z | 2 |

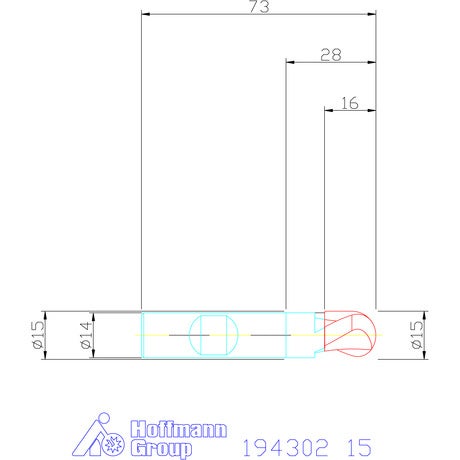

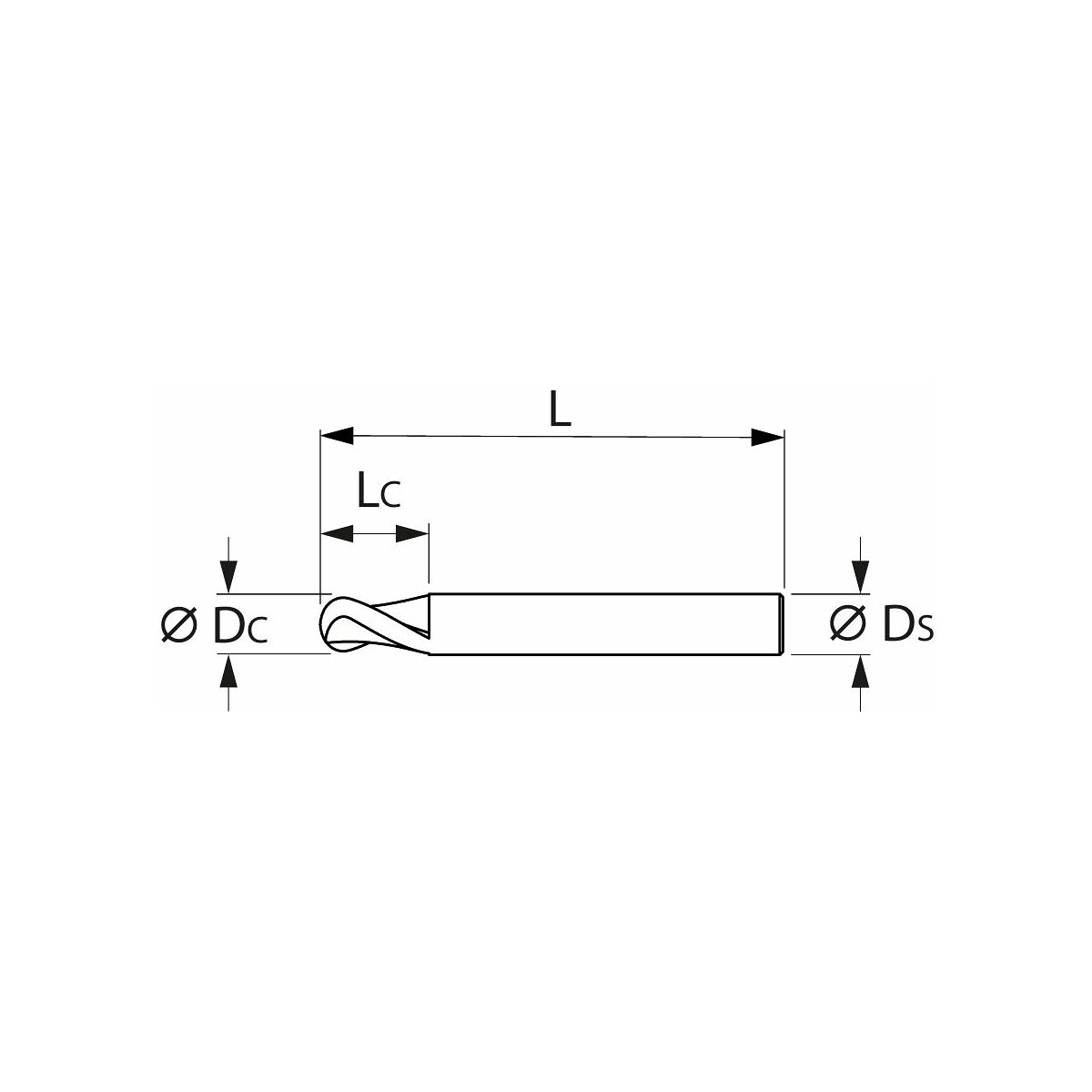

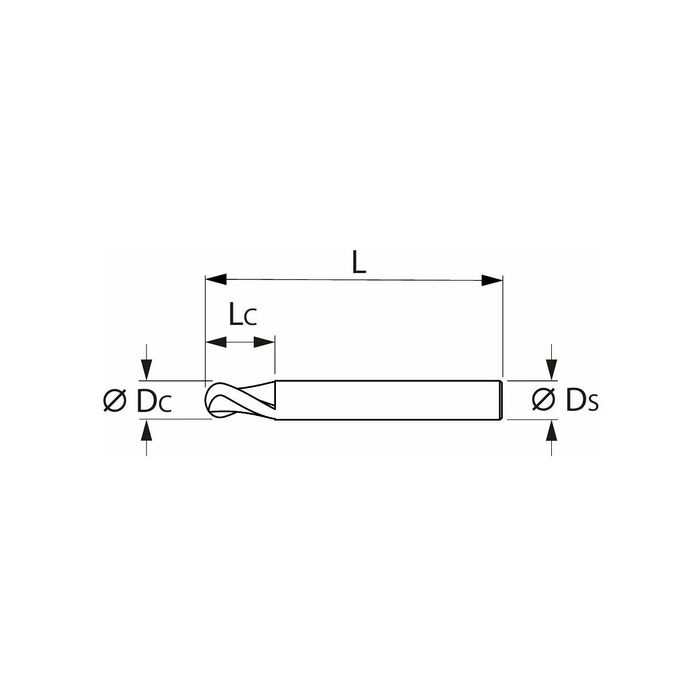

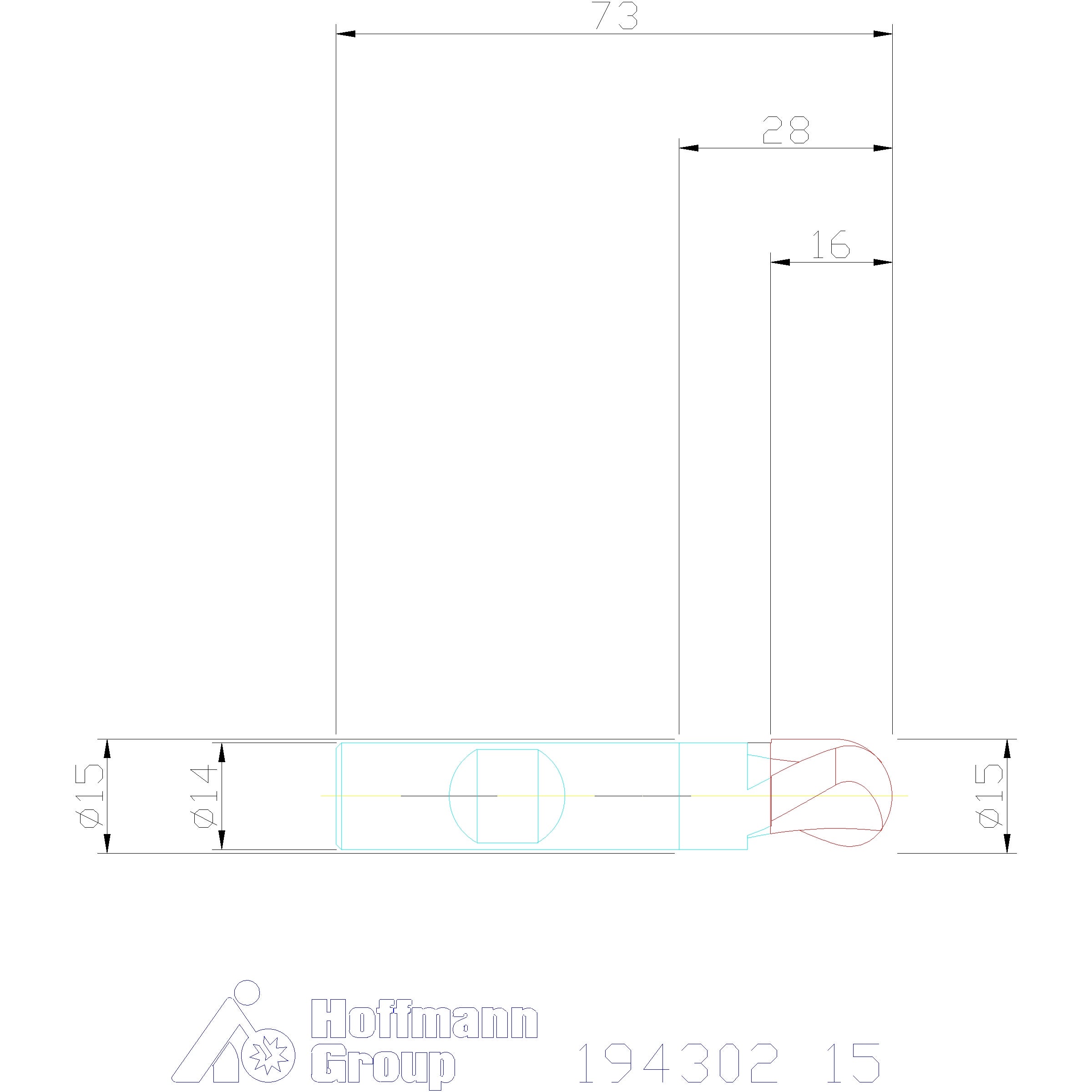

| Diameter ⌀ | 15 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 14 mm |
| Totallängd l | 73 mm |
| Skärlängd | 16 mm |
| Spiralvinkel | 30 grad |
| Maximalt sågdjup ap max vid valsfräsning | 16 mm |
| Matning fz för kopierfräsning i stål < 750 n/mm2 | 0.052 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 1400 n/mm² | mindre lämplig | 32 m/min | P |
| Alu > 10% si | mindre lämplig | 110 m/min | N |
| Alu (kortspånig) | mindre lämplig | 138 m/min | N |
| Cuzn | mindre lämplig | 110 m/min | N |
| Inox < 900 n/mm² | lämplig | 23 m/min | M |
| Stål < 500 n/mm² | lämplig | 83 m/min | P |
| Gg(g) | mindre lämplig | 55 m/min | K |
| Stål < 750 n/mm² | lämplig | 64 m/min | P |
| Stål < 1100 n/mm² | lämplig | 37 m/min | P |
| Stål < 900 n/mm² | lämplig | 64 m/min | P |
| Inox > 900 n/mm² | mindre lämplig | 18 m/min | M |
| Vått maximal | lämplig | ||
| Torrt | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=194302 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 194302 |
|---|---|
| EAN | 4045197110169 |
