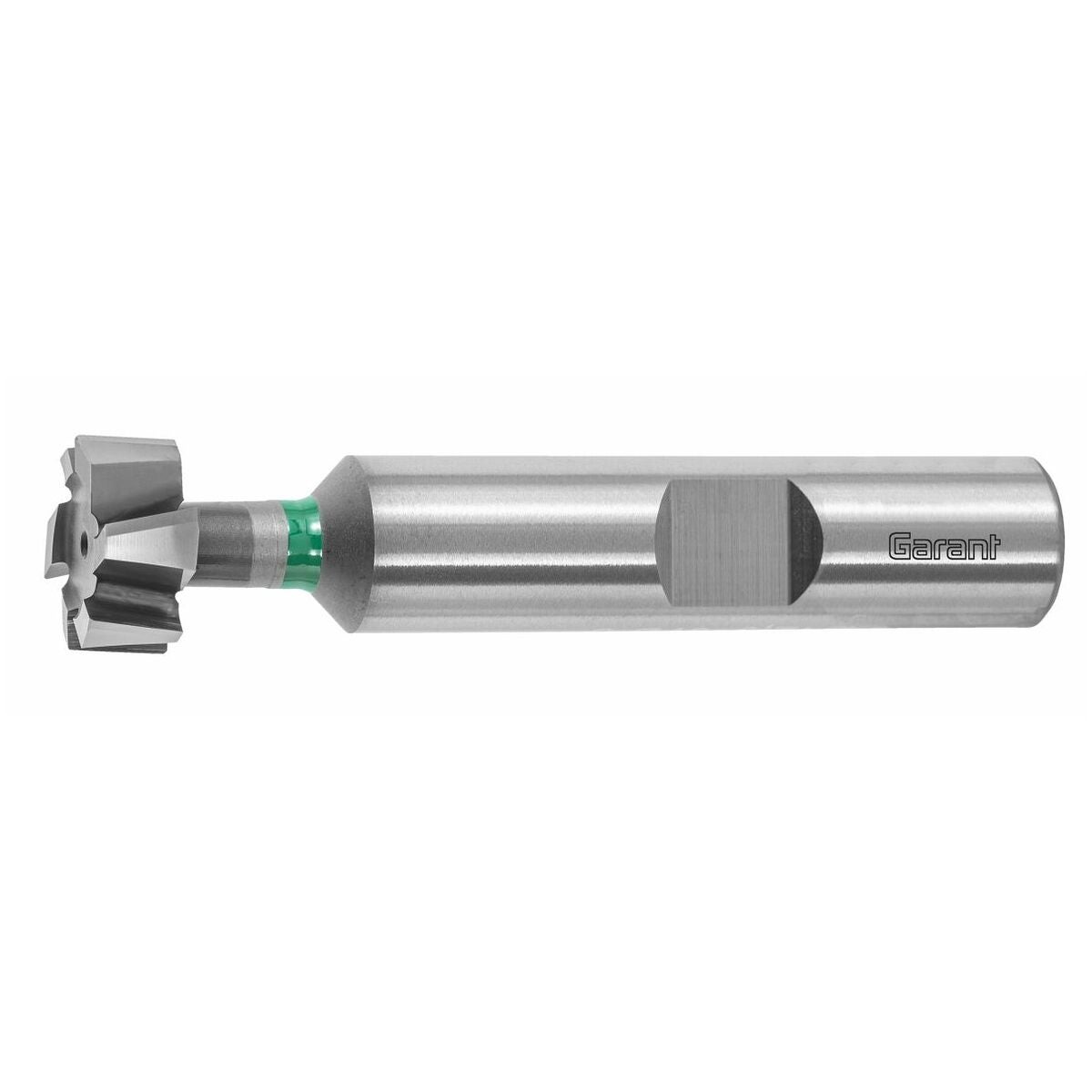

HM-T-spårfräsar TiAlN
Styckpris:
5 417 kr
Produktbeskrivning
Utförande
Med ny högkapacitetsbeläggning för längsta möjliga användningstid. Fräsen skär på periferin och på båda sidor. Genom växelvis snedställda tänder (sicksacktandning).
Anmärkning
Lämplig för fräsning av T-spår enligt DIN 650.
Kör till fullt ingrepp fz med 50 %.
Efterföljande produkt till nr 208032.
Teknisk data
| Produktslag | Spårfräs |
|---|---|
| Skärmaterial | VHM |
| För material (färgring) | grön |
| Tolerans nom.-⌀ | d11 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Fräsprofil | m. sicksacktandning |
| Matningsriktning | horisontell |

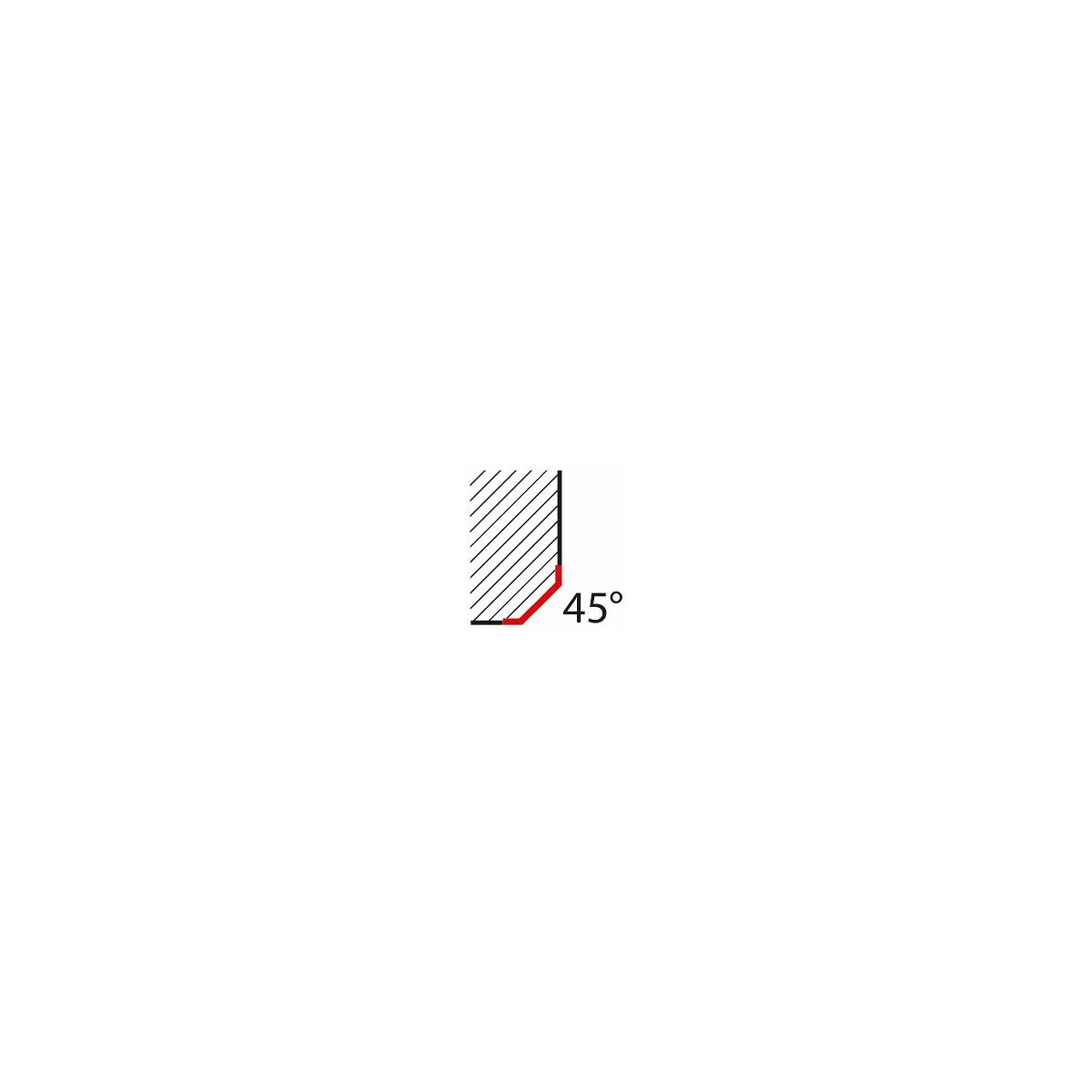

| Hörnfasvinkel | 45 grad |
| Infästning | DIN 6535 HB med h6 |
| Skafttolerans | h6 |
| Spiralvinkel | 10 grad |
| Norm | DIN 851 |
| Skärdjup ap min | 0.2 mm |
| Friställningsdiameter d1 | 5 mm |
| Skärlängd lc | 6 mm |
| För t-spårdin 650 | 6 mm |
| Antal skär z | 6 |
| Diameter ⌀ | 12.5 mm |
| Fräsdjup ap max. | 6 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 10 mm |
| Totallängd l | 57 mm |
| Maximalt sågdjup ap max vid valsfräsning | 6 mm |
| Kvalité/sort | N |
| Matning fz i stål < 900 n/mm2 | 0.033 mm |
| Fasbredd 45° | 0.2 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 500 n/mm² | lämplig | 105 m/min | P |
| Stål < 750 n/mm² | lämplig | 90 m/min | P |
| Stål < 1400 n/mm² | mindre lämplig | 60 m/min | P |
| Stål < 1100 n/mm² | lämplig | 80 m/min | P |
| Stål < 900 n/mm² | lämplig | 90 m/min | P |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208026 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208026 |
|---|---|
| EAN | 4062406397166 |
