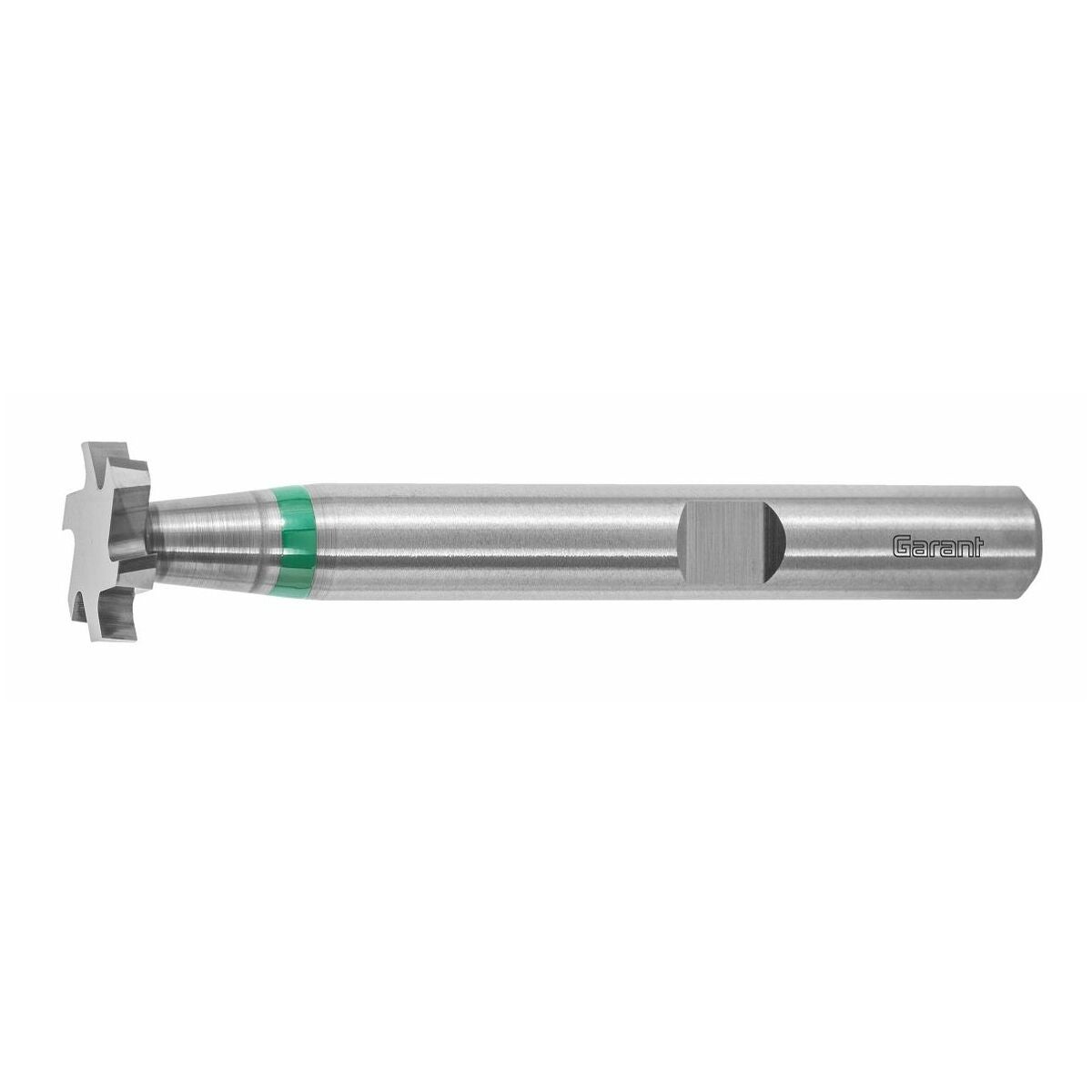

HM-spårfräs TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Med ny högkapacitetsbeläggning för längsta möjliga användningstid. Skär på periferin, med sicksacktandning. Sidoytorna är frislipade
Anmärkning
Lämplig för fräsning av skivfjäderspår enligt DIN6888.
fz för ap = 0,1×D.
Efterföljande produkt till nr 208025.

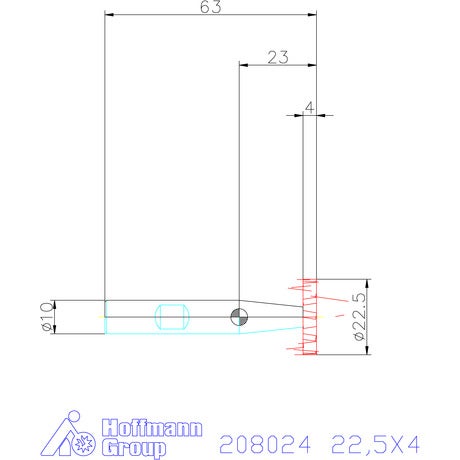

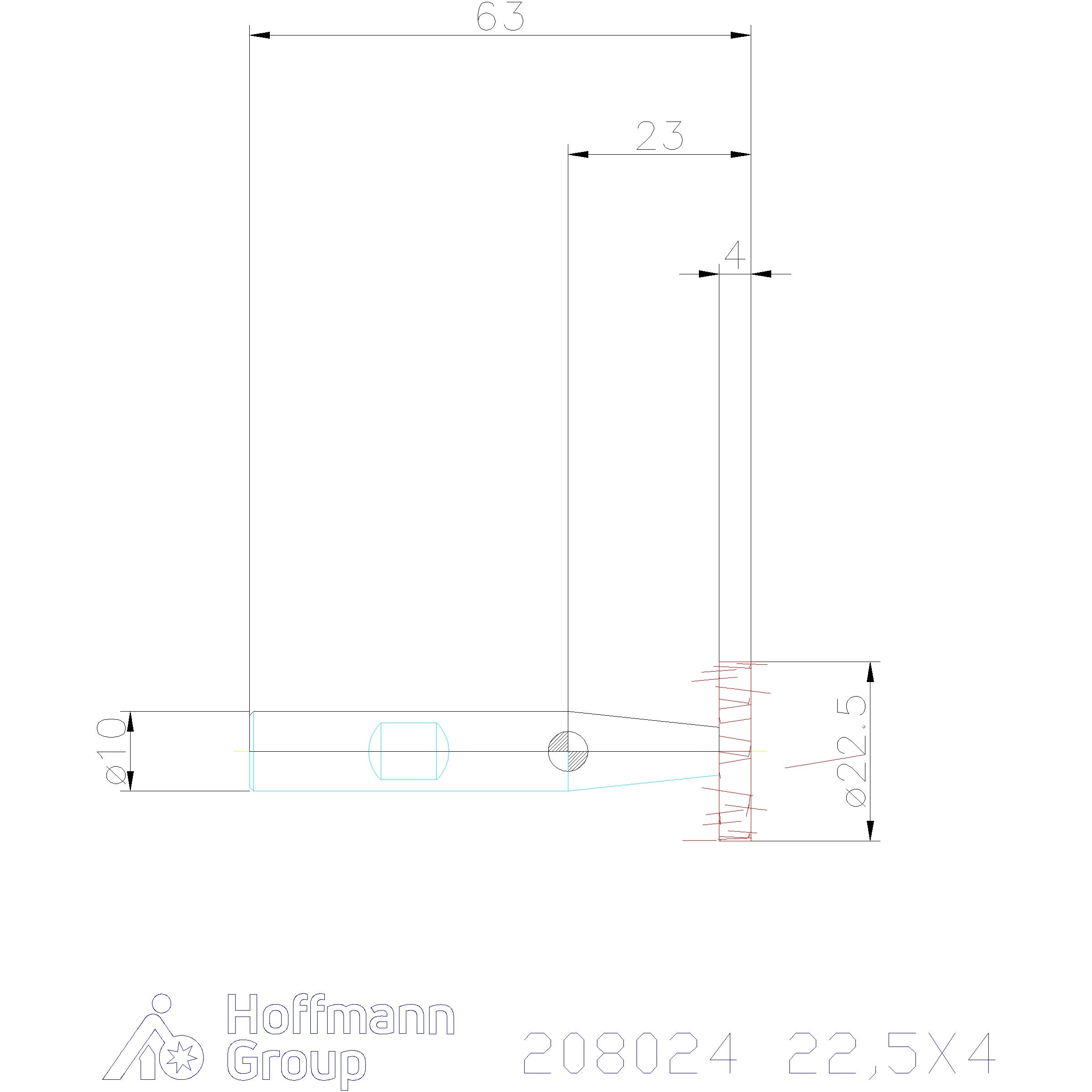

Teknisk data
| Produktslag | Spårfräs |
|---|---|
| Skärmaterial | VHM |
| För material (färgring) | grön |
| Tolerans nom.-⌀ | e8 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Fräsprofil | m. sicksacktandning |
| Matningsriktning | horisontell |
| Hörnfasvinkel | 90 grad |
| Infästning | DIN 6535 HB med h6 |
| Skafttolerans | h6 |
| Norm | DIN 850 D/F |
| Skärdjup ap min | 0.01 mm |
| Friställningsdiameter d1 | 6 mm |
| Skärlängd lc | 4 mm |
| Antal skär z | 10 |
| Diameter ⌀ | 22.5 mm |
| Fräsdjup ap max. | 6.1 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 10 mm |
| Totallängd l | 63 mm |
| För woodruffkilar din 6888 | 4,0×9,0 mm |
| Typ | N |
| Matning fz i stål < 900 n/mm2 | 0.035 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 | 0.035 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 500 n/mm² | lämplig | 70 m/min | P |
| Stål < 750 n/mm² | lämplig | 67 m/min | P |
| Stål < 1400 n/mm² | mindre lämplig | 60 m/min | P |
| Inox < 900 n/mm² | lämplig | 40 m/min | M |
| Stål < 1100 n/mm² | lämplig | 63 m/min | P |
| Stål < 900 n/mm² | lämplig | 65 m/min | P |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208024 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208024 |
|---|---|
| EAN | 4062406397104 |
