HM-mikrospårfräs AlTiN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

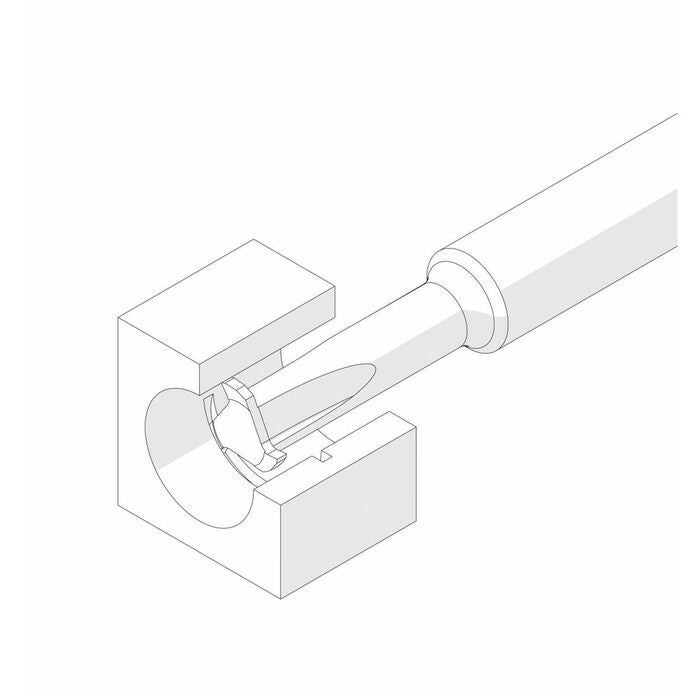

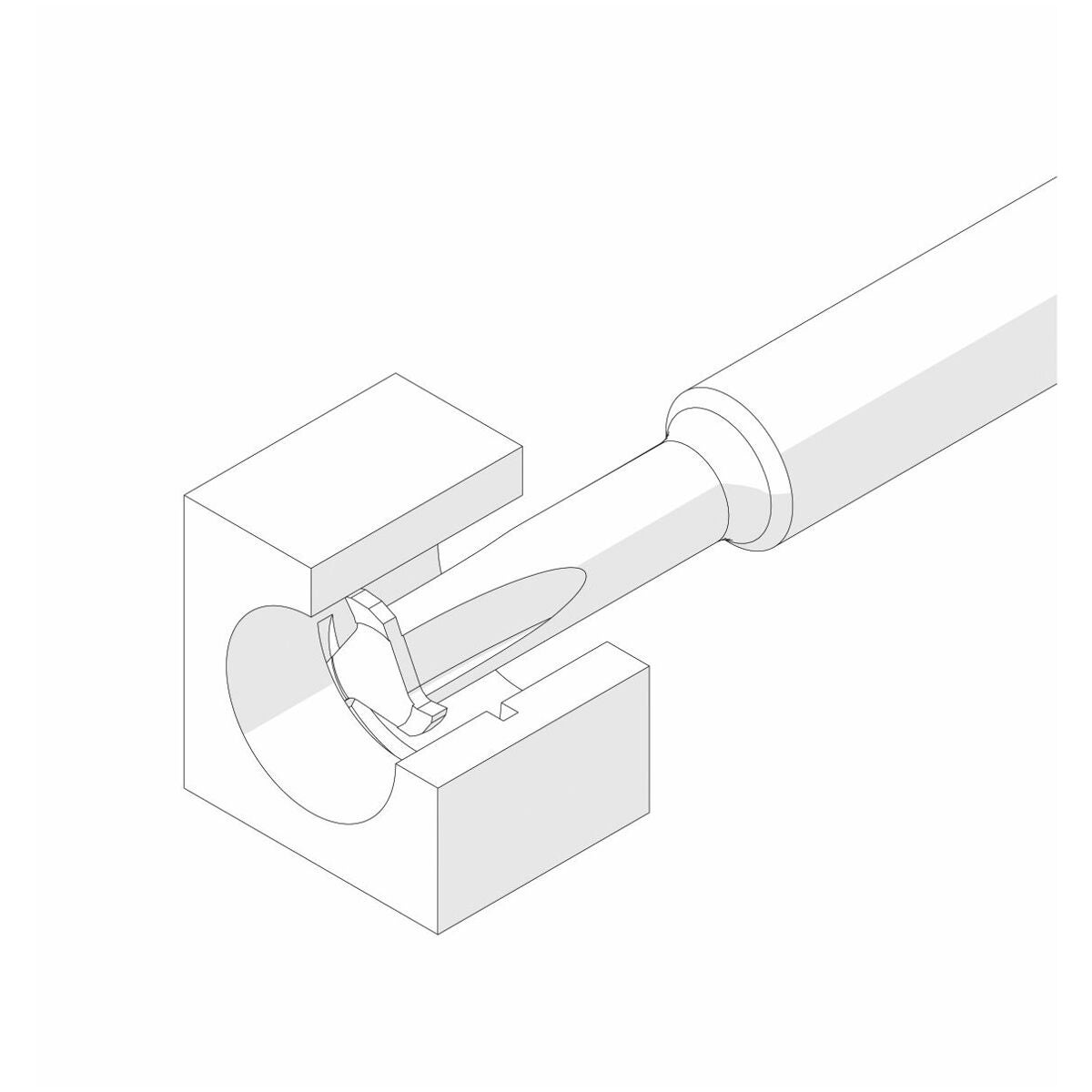

Speciellt lämplig för spår- och cirkulärfräsning i hål. Med optimerad beläggning för universell användning i praktiskt taget alla material.
Tolerans nominell diameter DC = ± 0,04 mm.
Tolerans egglängd LC = ± 0,02 mm.
Anmärkning
Fräs alltid synkront. Utnyttja 180° inkörningsslingan för att nå fullt matningsdjup. Var noga med den linjära matningen till spårdjupet.
aemax = 0,1×D.
Utförande
Minsta håldiameter är 6 mm.
Teknisk data
| Produktslag | Spårfräs |
|---|---|
| Skärmaterial | VHM |

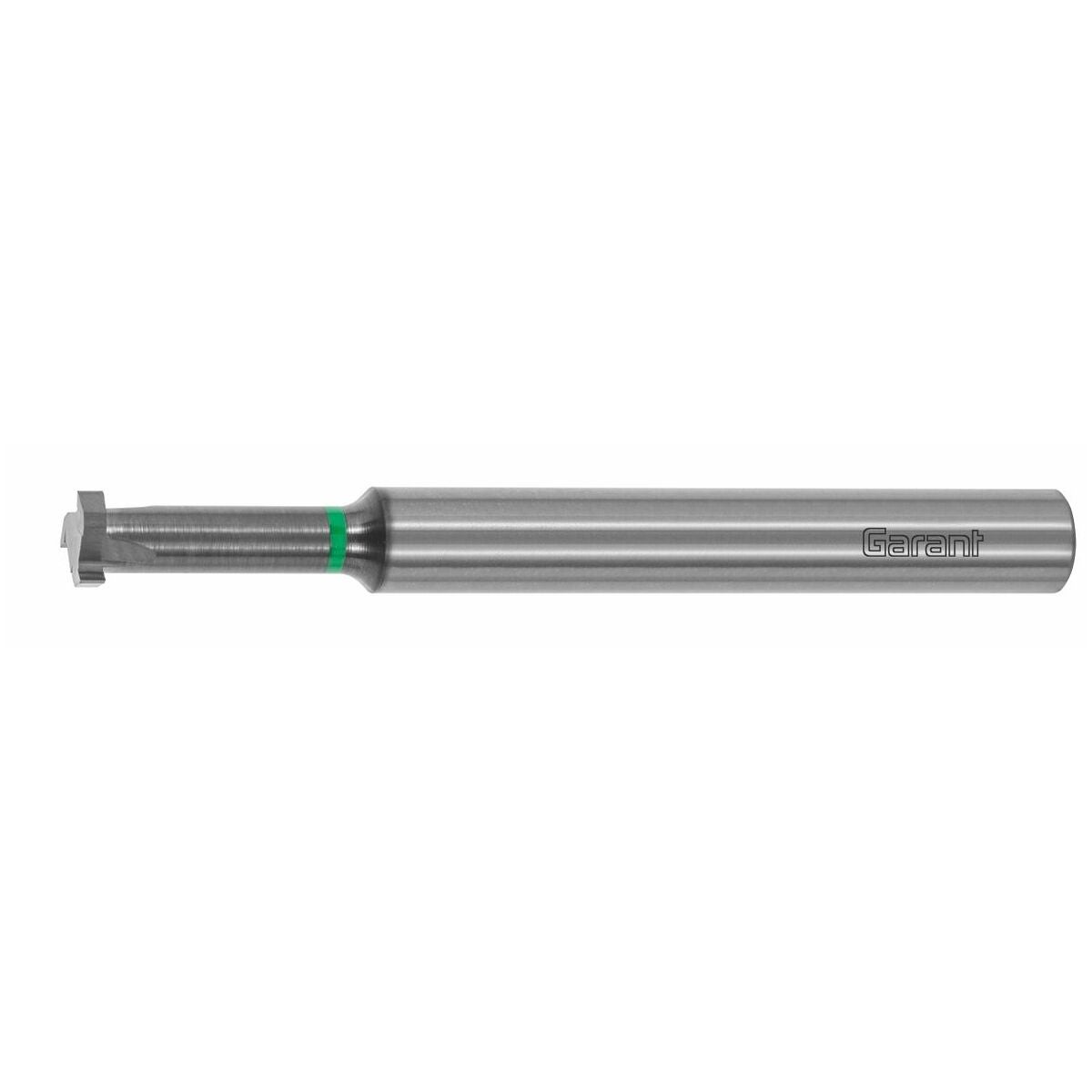

| För material (färgring) | grön |
| Tolerans nom.-⌀ | ±0,04 |
| Beläggning | AlTiN |
| Invändig kylning | nej |
| Matningsriktning | horisontell |
| Hörnfasvinkel | 90 grad |
| Infästning | DIN 6535 HA med h6 |
| Skafttolerans | h6 |
| Norm | Verkstadsnorm |
| Ingreppsbredd ae vid fräsoperation | fullspår sågdjup 1×D |
| Skärdjup ap min | 0.05 mm |

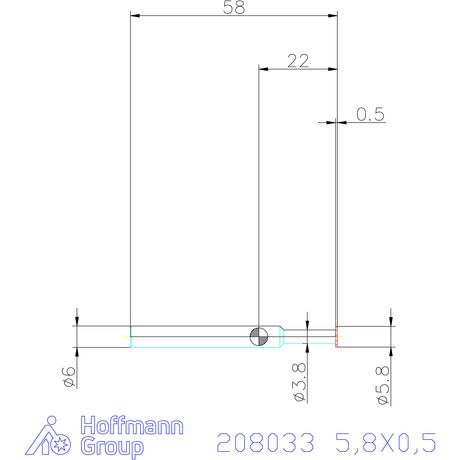

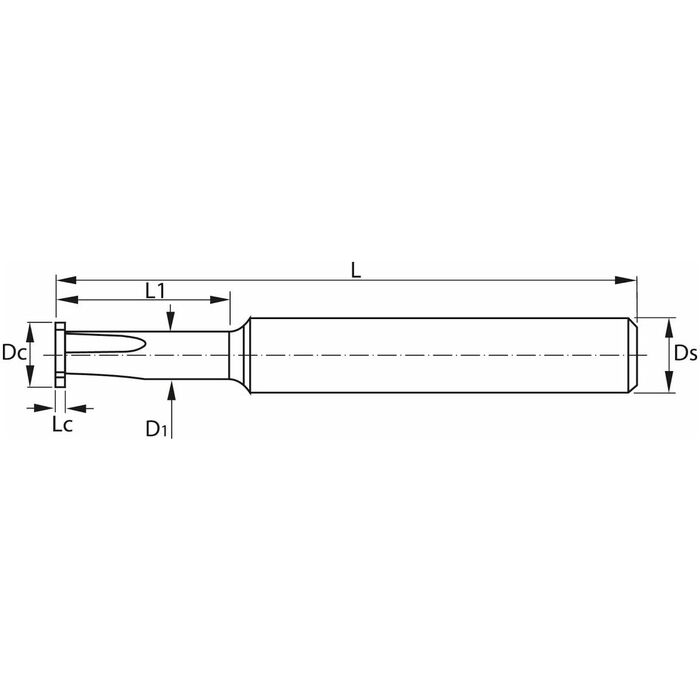

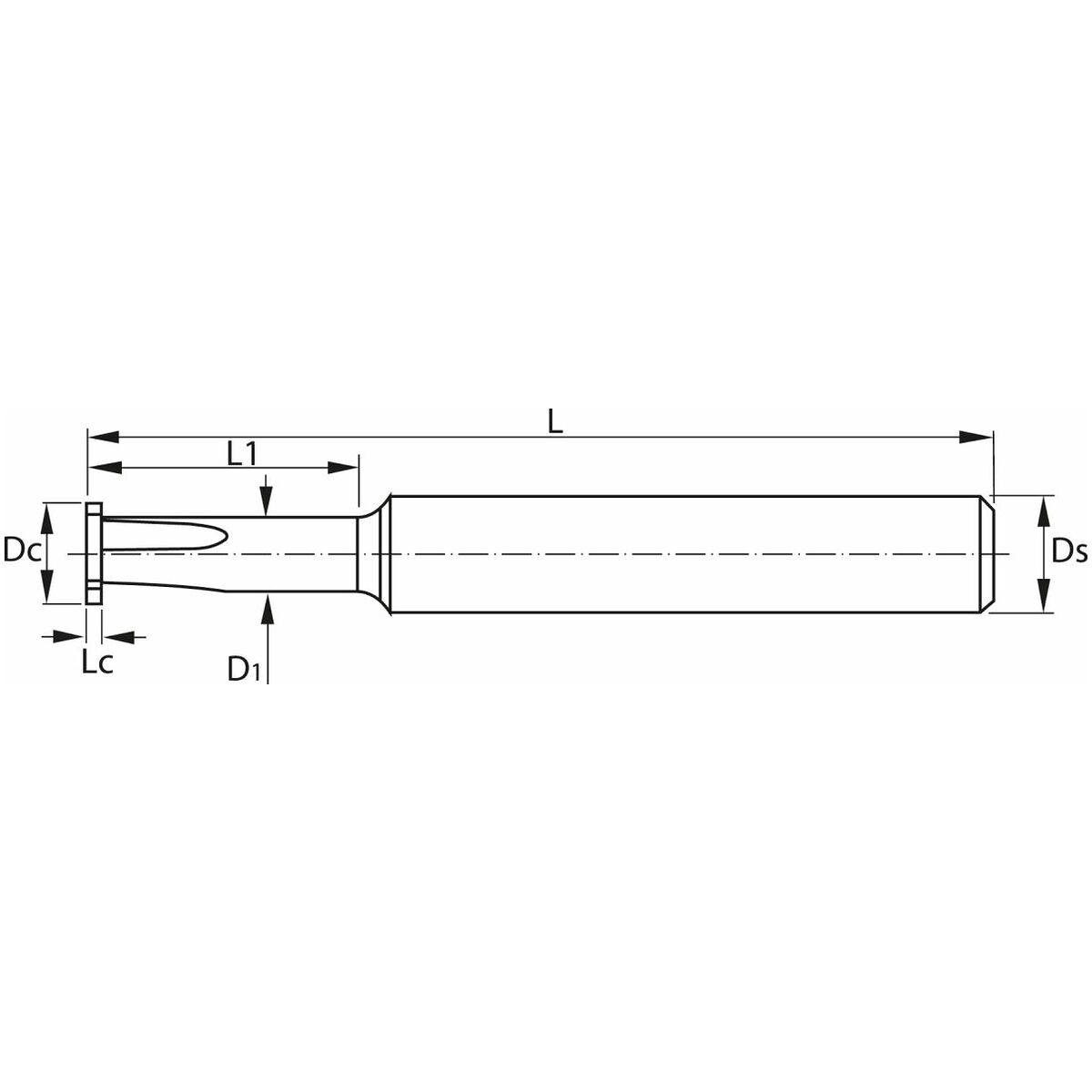

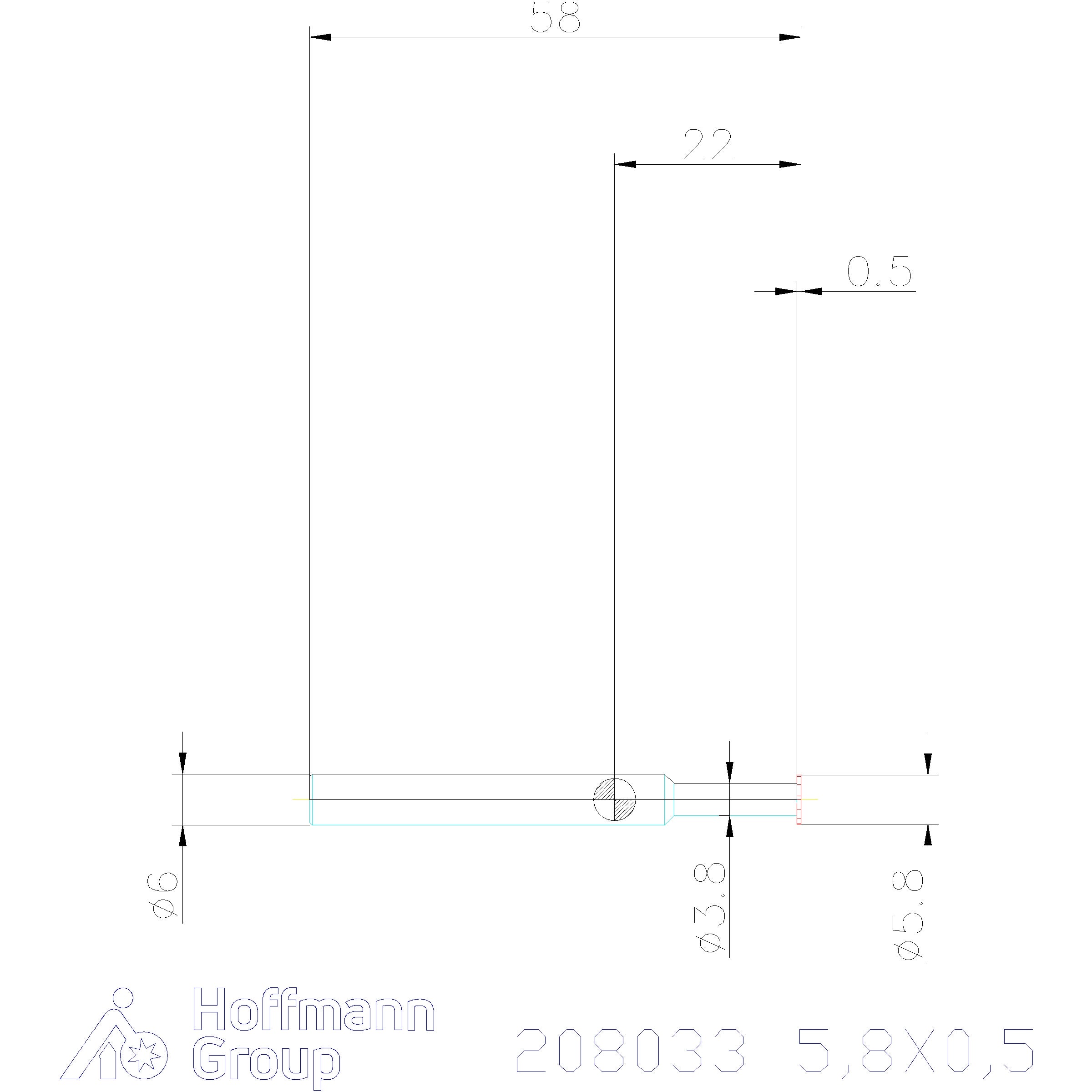

| Friställningsdiameter d1 | 3.8 mm |
| Skärlängd lc | 0.5 mm |
| Antal skär z | 3 |
| Diameter ⌀ | 5.8 mm |
| Fräsdjup ap max. | 0.8 mm |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 58 mm |
| Typ | N |
| Utkragningslängd l1 | 15 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 | 0.02 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | mindre lämplig | 300 m/min | N |
| Stål < 500 n/mm² | lämplig | 220 m/min | P |
| Stål < 750 n/mm² | lämplig | 190 m/min | P |
| Stål < 1400 n/mm² | mindre lämplig | 100 m/min | P |
| Inox < 900 n/mm² | mindre lämplig | 100 m/min | M |
| Stål < 1100 n/mm² | lämplig | 150 m/min | P |
| Stål < 900 n/mm² | lämplig | 160 m/min | P |
| Ggg | lämplig | 180 m/min | K |
| Vått maximal | lämplig | ||
| Uni | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208033 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208033 |
|---|---|
| EAN | 4062406774493 |
