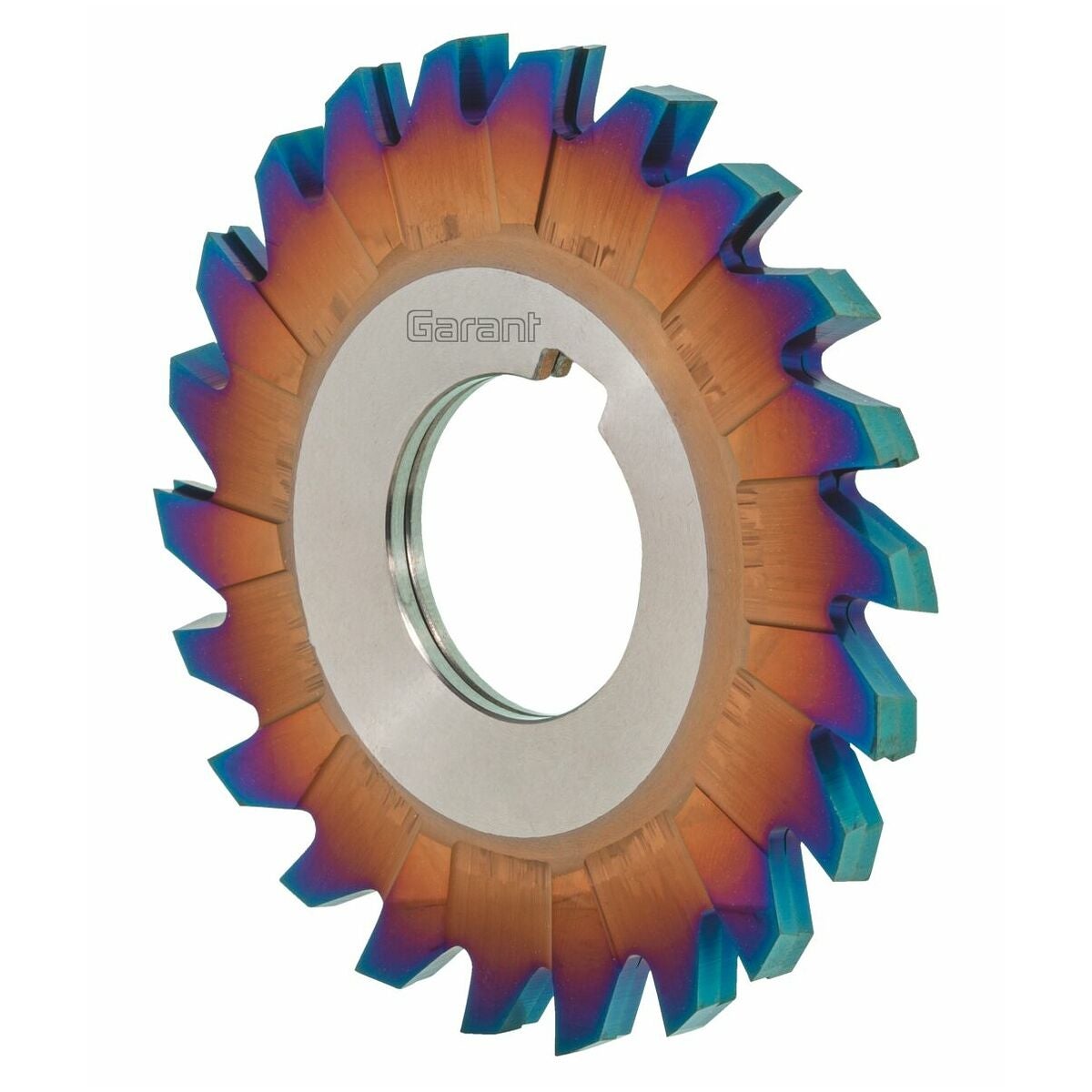

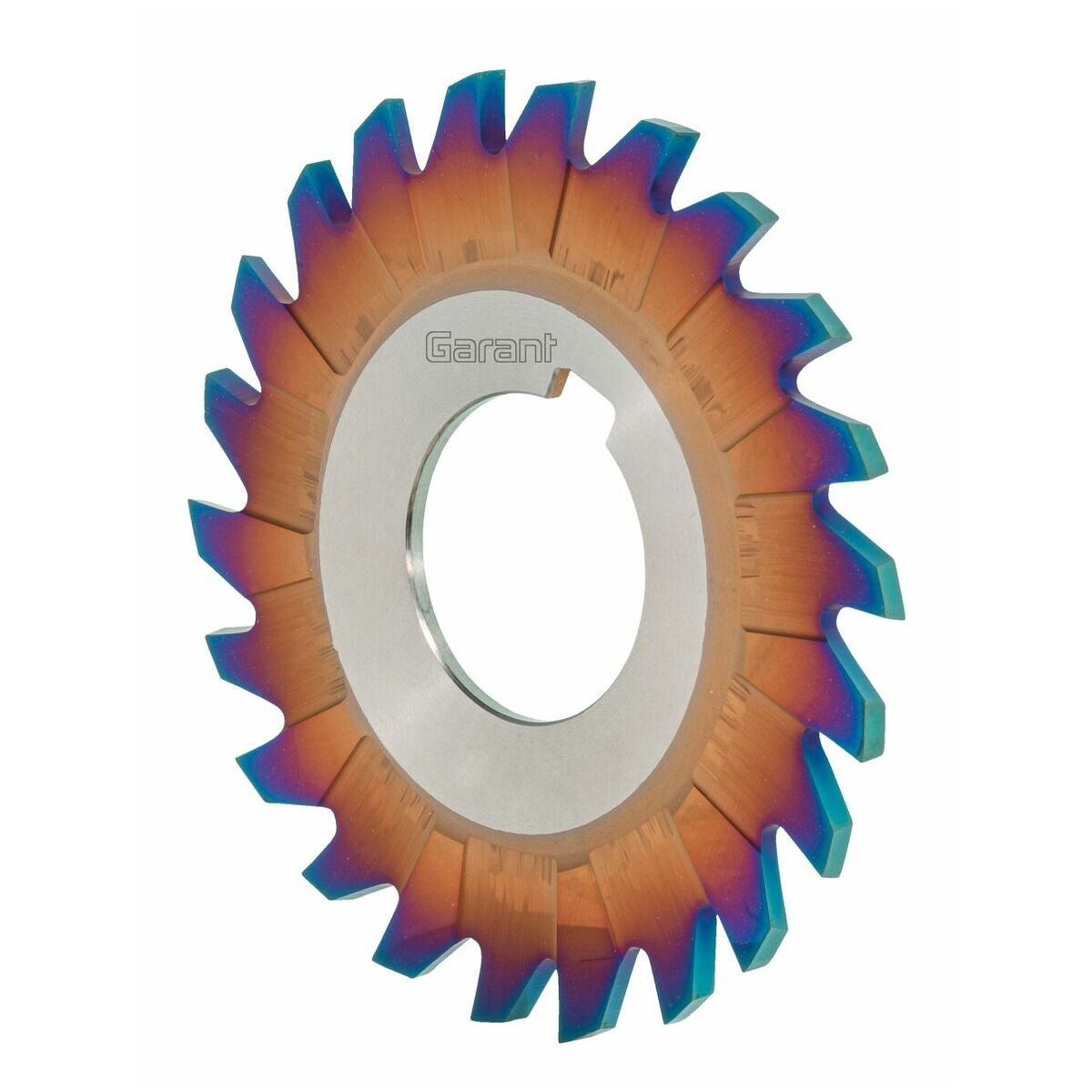

VHM-skivfräs HPC TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Precisionsskivfräs av hårdmetall i HPC-spånavskiljningsomådet.
Med ny högkapacitetsbeläggning för längsta möjliga användningstid.

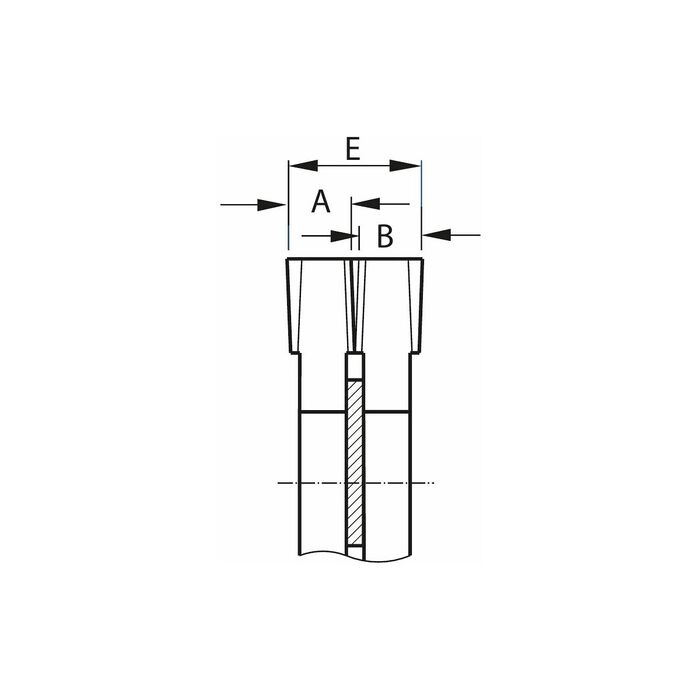

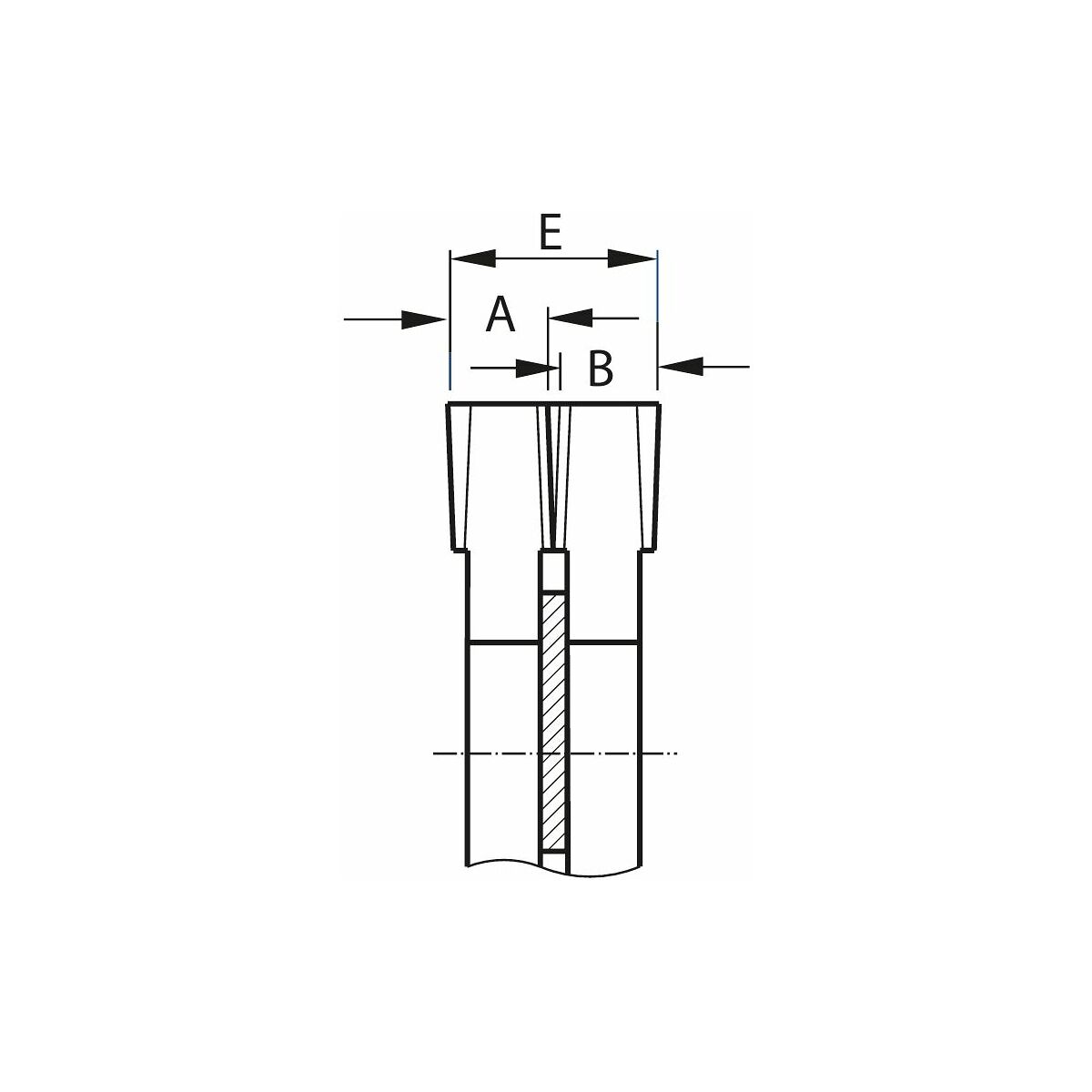

Satsfräsar: Fräsar med samma diameter och tandantal kan kopplas samman för mellanbredder och ställas in på önskad bredd. Tänderna griper då in i varandra, eftersom fräsarna inte har någon förhöjd hålkrage.
2-delade satser är särskilt ekonomiska. Genom att flytta om fräsarna kan man utnyttja fräsarnas båda diagonalskär.
Anmärkning
- Fräsar i sats får inte monteras ihop utan dornring i passande bredd, eftersom fräsarna annars kan skadas.
- Passande fräsdornringar, se produktgrupp 30.
- Fullspår: fz för ae = 0,1×D.
Efterföljande produkt till nr 185010.
Teknisk data
| Produktslag | Skivfräsar |
|---|---|
| Typ | N |
| Skärmaterial | VHM |
| Norm | DIN 885 A |
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | ±0,1 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Bearbetningsstrategi | HPC |
| Ingreppsbredd ae vid fräsoperation | fullspår sågdjup 1×D |
| Skärdjup ap min | 14 mm |
| Skärbredd | 14 mm |
| Antal skär z | 14 |
| Diameter ⌀ | 80 mm |
| Fräsdjup ap max. | 15 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftutförande | med hål |
| Maximalt sågdjup ap max vid valsfräsning | 15 mm |
| Skärbredd | 14 mm |
| Skaftmått | 27 |
| Kombinationsmöjligheter med 2 fräsar av samma bredd a/b | 14 mm |

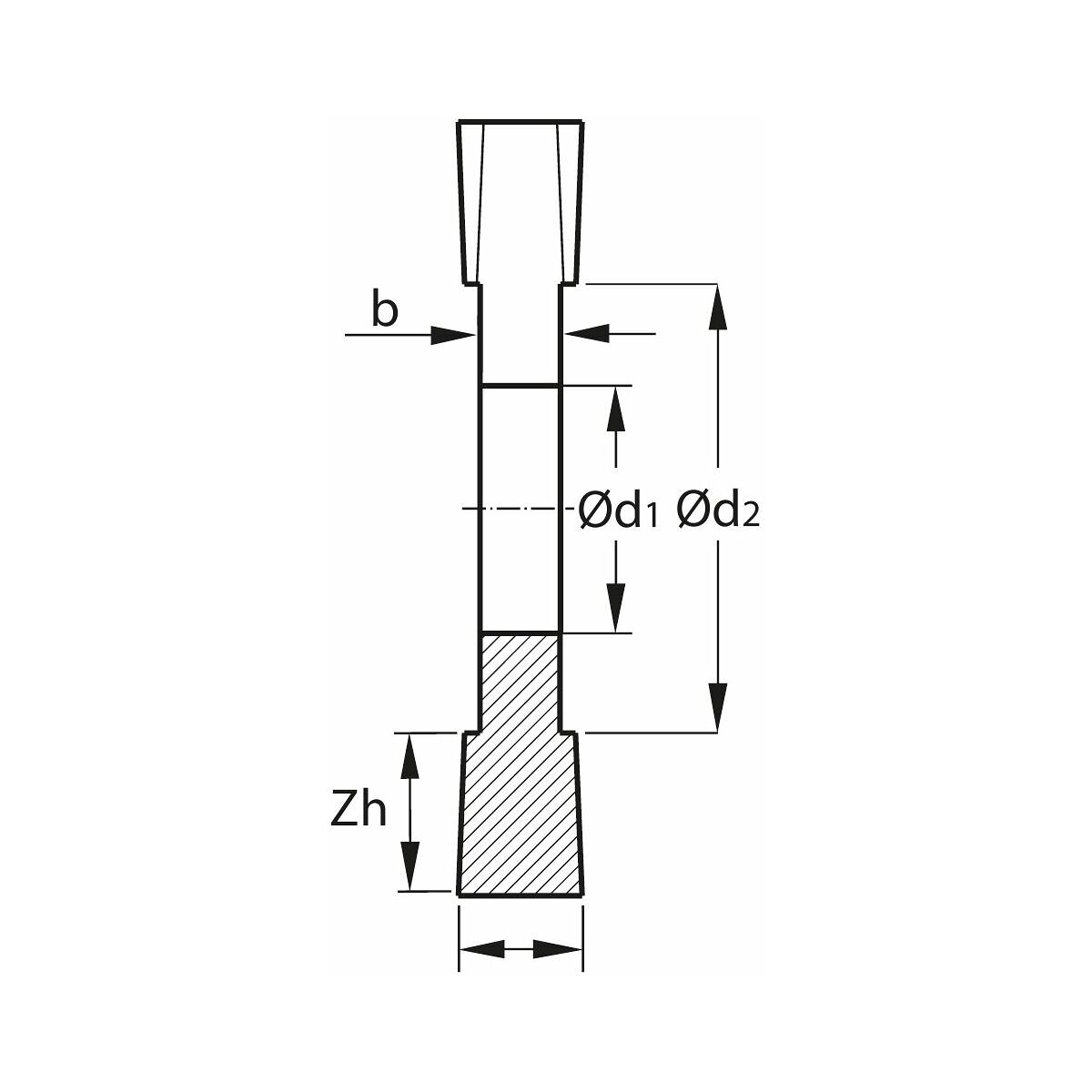

| Kragtjocklek b ±0,1 | 8.5 mm |
| Kombinationsmöjligheter med 2 fräsar av samma bredd, total bredd e | 25 - 27.8 mm |
| Kugghöjd zh | 15 mm |
| Kragdiameter d1 ±1 | 50 mm |
| Håldiameter h6 d1 | 27 mm |
| Matning fz i stål < 900 n/mm2 | 0.06 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | lämplig | 280 m/min | N |
| Cuzn | lämplig | 300 m/min | N |
| Inox < 900 n/mm² | lämplig | 45 m/min | M |
| Stål < 500 n/mm² | lämplig | 120 m/min | P |
| Stål < 750 n/mm² | lämplig | 110 m/min | P |
| Stål < 900 n/mm² | lämplig | 100 m/min | P |
| Aluminium, plast | lämplig | 280 m/min | N |
| Alu > 10% si | lämplig | 200 m/min | N |
| Gg(g) | lämplig | 70 m/min | K |
| Stål < 1400 n/mm² | lämplig | 75 m/min | P |
| Stål < 1100 n/mm² | lämplig | 90 m/min | P |
| Vått maximal | lämplig | ||
| Olja | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=185015 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 185015 |
|---|---|
| EAN | 4062406397555 |
